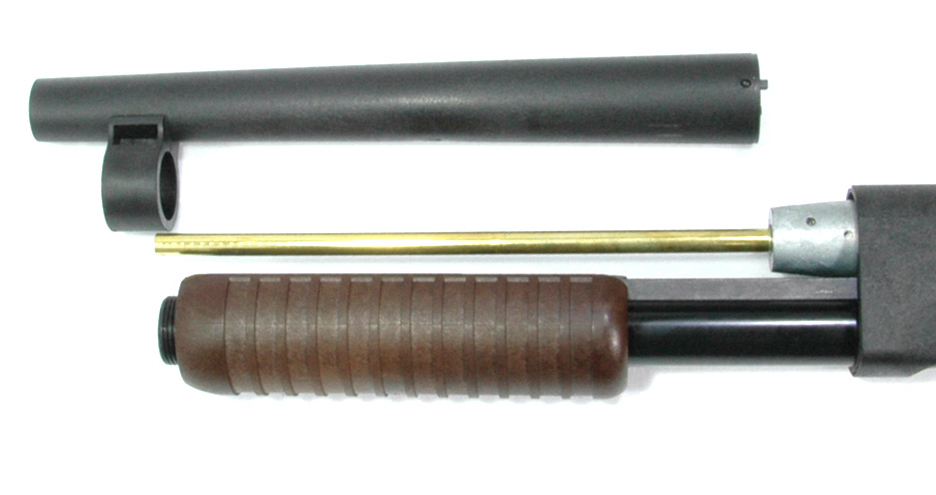

바렐의 분해는 먼저 캡을 열어서 슬링고리와 분리합니다.
|
|
|
앞의 캡을 열고나면 아웃바렐은 앞으로 분리가 됩니다..이경우 홉업부분의 돌기가 튀어나올 수 있으므로 주의를 하셔야 합니다.
|
|

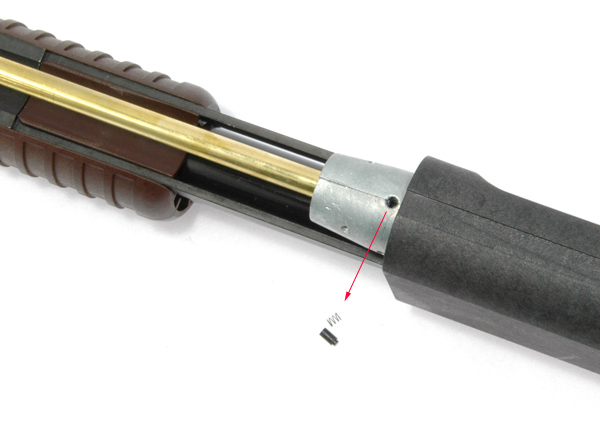

아웃바렐을 분리한후의 홉업돌기입니다.
아웃바렐을 분리하실때 분실이 되지 않도록 주의하세요. 이부분은 육각렌찌볼트로 교환을 하게되면 가변홉업으로 변경이 가능합니다.
|
|
|

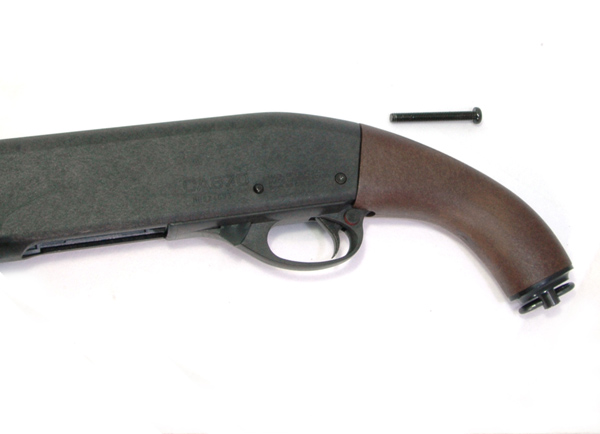

그립의 분해는 뒤쪽의 나사를 풀어주시면 된답니다.
|
|
|

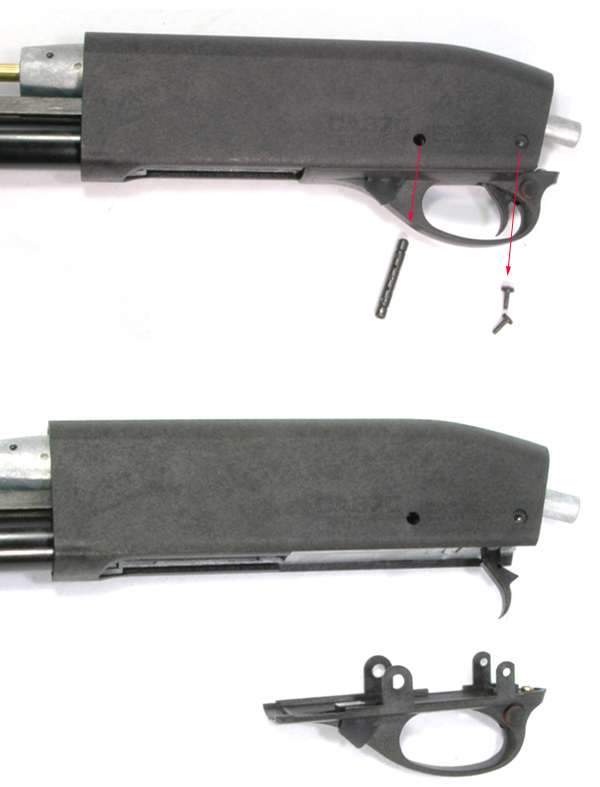

몸통의 분해는 나사와 핀을 빼주시면 방아쇠울이 분해가 된답니다.
|
|

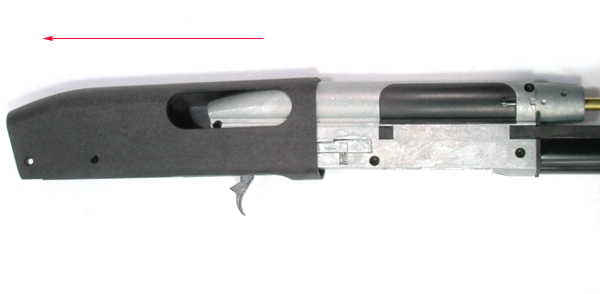

몸통은 뒤로 당겨주시면 분리가 됩니다.
메인 박스가 메탈로 되어있으므 무게감과 아주 튼튼해 보인답니다..
|
|
|
몸통을 분리시 좌우의 부품을 잘 확인하셔서 분실이 되지 않도록 주의하세요. 다음 분해를 하기전에 분리를 해놓으시는것이 좋습니다.
|
|
|

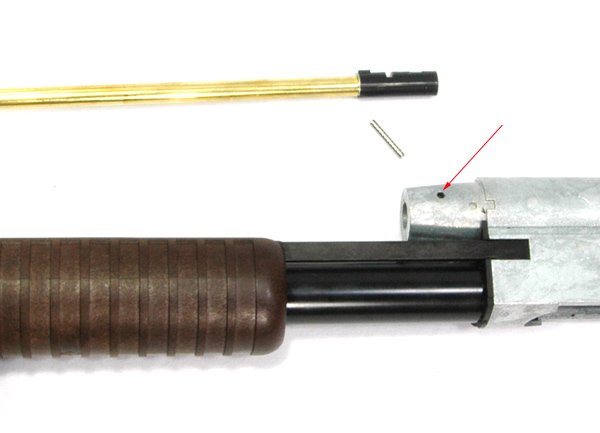

바렐 분해시에는 화살표의 핀을 빼면 바렐과 챔버부분이 총구방향으로 분해가 된답니다.
|
|
|

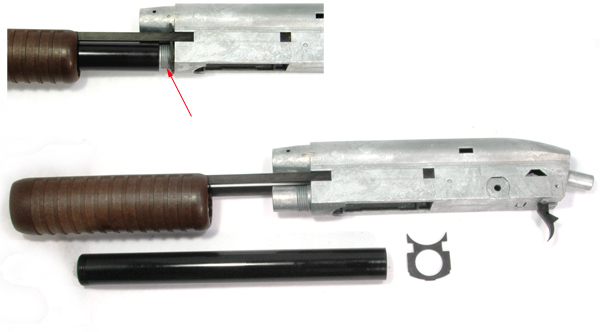

매거진 튜브의 경우는 나사식으로 고정이 되어있으므로 돌려주시면 분해가 됩니다.
|
|

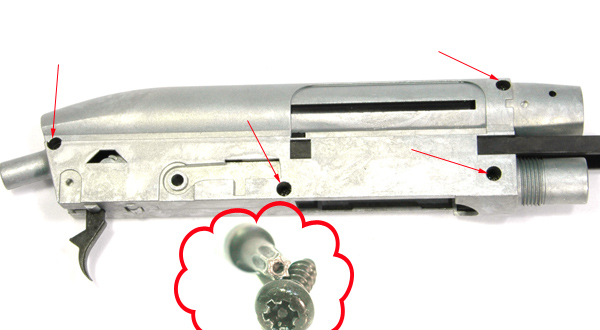

메인 박스분해시에는 화살표의 4개의 별나사를 풀어주시면 분해가 된답니다.. 사진의 나사와 별드라이브를 참고하세요..
나사를 풀고난뒤에 바디의 윗부분을 살짝 들어올린상태에서 뒤로 뺴면 장전대와 상관없이 상부커버는 분리가 됩니다.
|
|
|

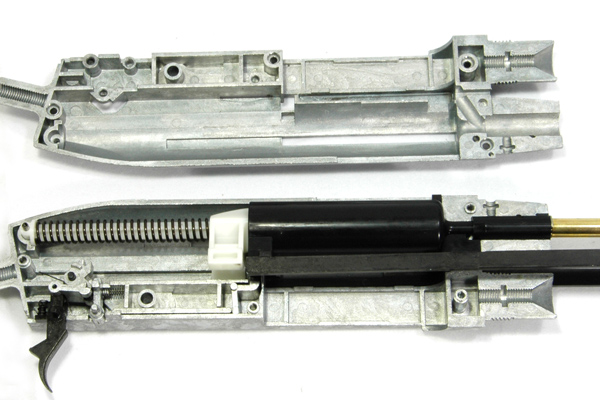

메인박스를 분해했을때의 모습입니다..
|
|
|

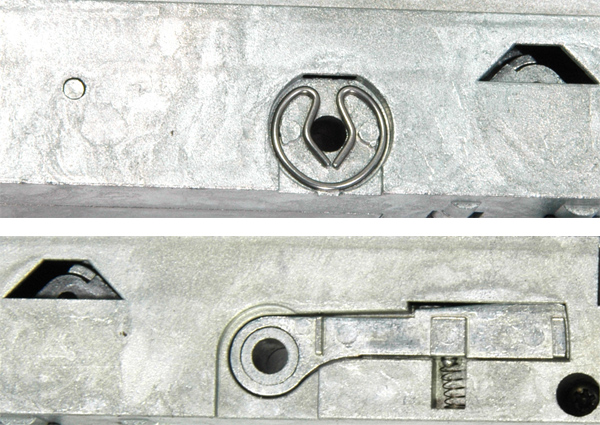

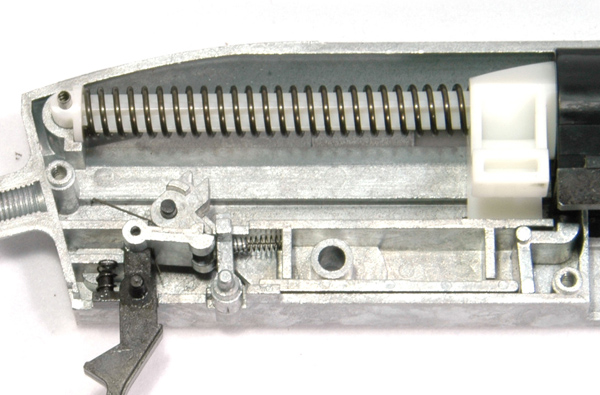

시어부분의 참조사진입니다.
|
.jpg)
|

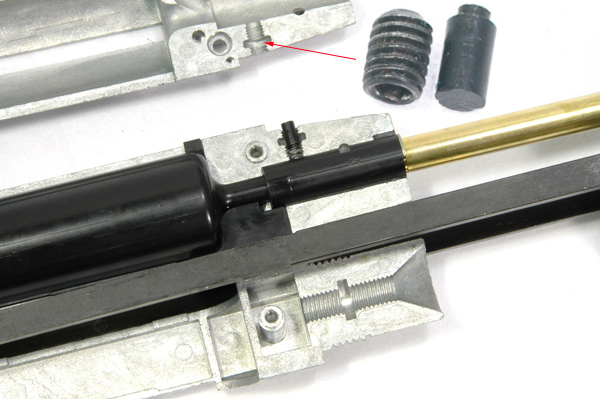

챔버부분의 참조사진입니다. 이분을 자세히 보시면 홉업부분(화살표부분)에 나사산이 있음을 확인하실수 있습니다..
사진상의 렌찌볼트를 사용하시면 렌찌볼트를 풀고 조여주면서 스프링의 장력을 조절하실수 있이므로 홉업조절이 가능해진답니다..
|
|

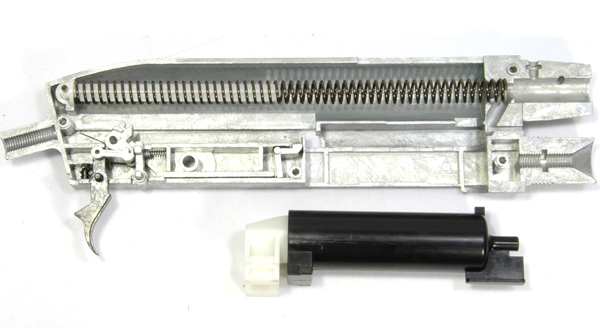

피스톤부분을 분리한 모습입니다..
참고자료입니다.
스프링 길이 : 175mm
스프링 굴기 : 1.2mm
스프링 외경 : 9.94mm
스프링 내경 : 7.6mm
가이드 외경 : 7.11mm
실린더 내경 : 11mm
|
|

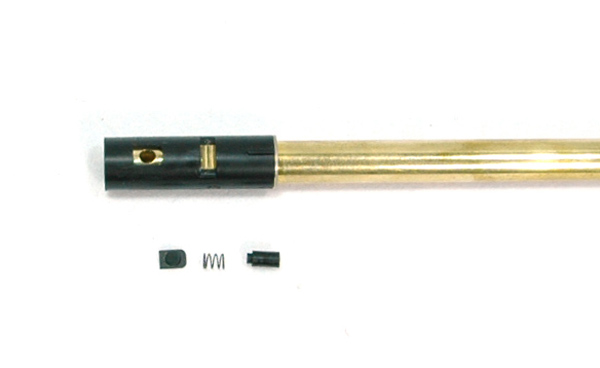

홉업 챔버 부분의 사진입니다..
