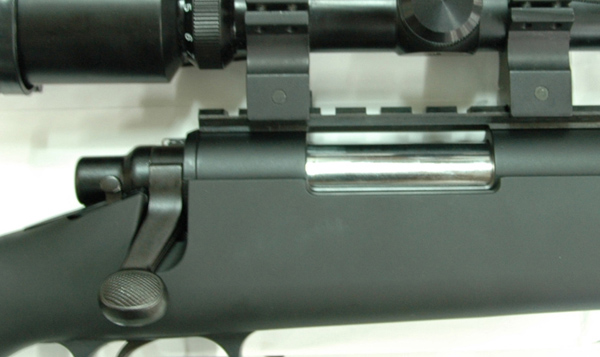

VSR에 가스 실린더 장착을 했지만 일반 실린더와 차이점은 없어보입니다.
|
|

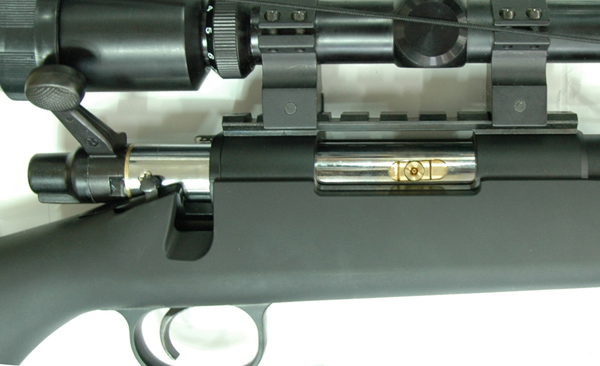

장전레버를 4cm정도 당기면 장전이 되면서 가스주입구가 보인답니다..
장전레버만 당기면 주입구가 개방이 되므로 편하게 가스를 주입하실수 있답니다.
|
|
|

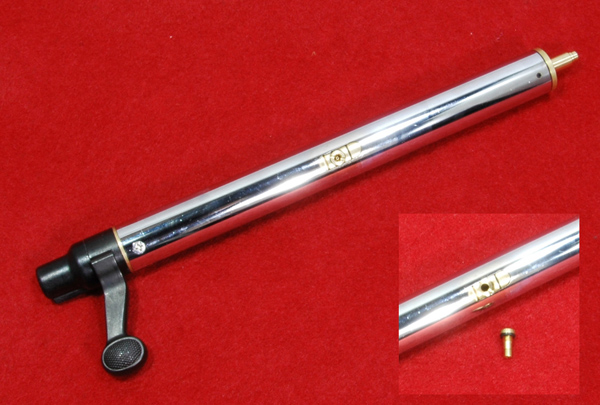

가스 실린더를 분해해보겠습니다....먼저 가스주입구를 일자드라이브로 분해합니다.
|
|
|

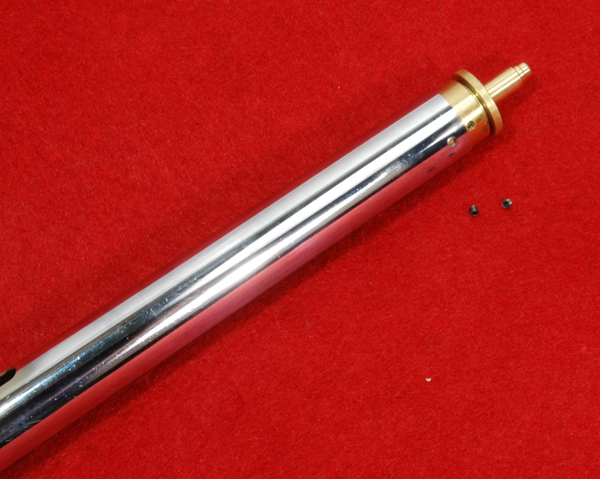

실린더 헤드를 분해합니다..헤드 부분에 있는 무두볼트를 두개를 풀어주시면 헤드가 분해가 되며 헤드 분해후에는 내부의 유닛이 앞으로 분해됩니다.
|
|

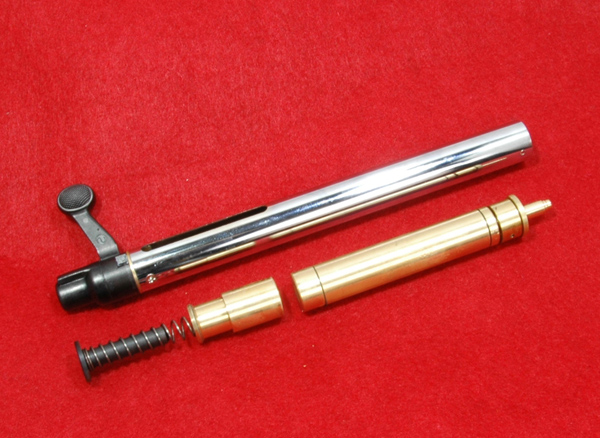

실린더의 분해사진입니다.
장전시에는 현재 보이는 스프링만 당겨주면 되므로 4cm정도만 당겨주시면 장전이 된답니다.
장전압력도 아주 낮으므로 조준을 한상태에서도 장전을 할수 있을정도로 재장전으로 인해서 목표물을 놓치는 불편함이 사라진답니다.
|
|
|

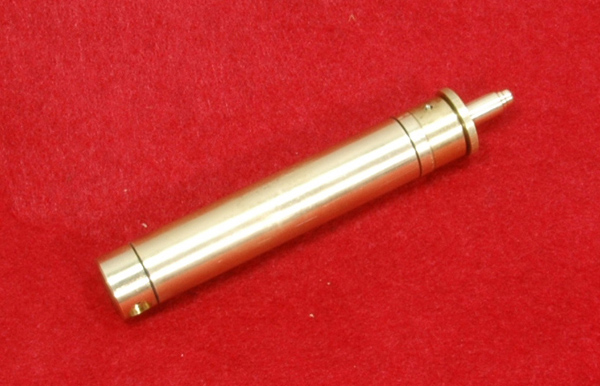

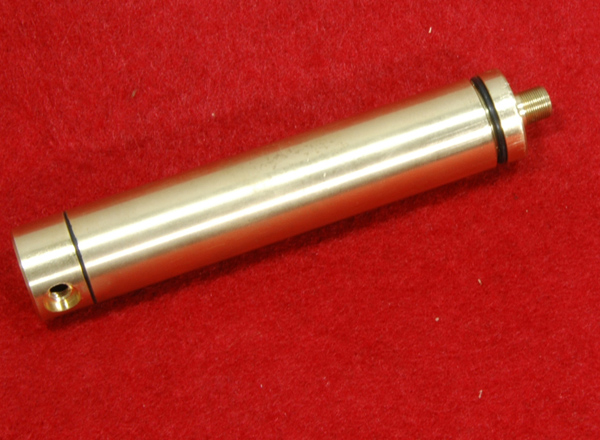

실린더 내부의 가스통과 밸브세트입니다..
|
|
|

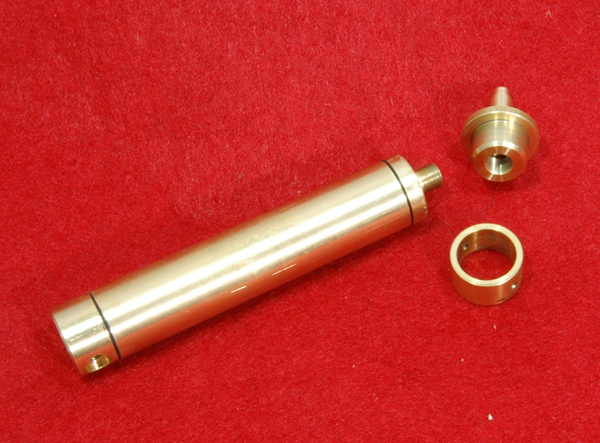

실린더 헤드 부분은 손으로 돌려주면 분해가 됩니다.
|
|
가스통부분도 나사로 조립이 되어있으므로 끝부분을 잡고 돌려주세요..
|
|
|

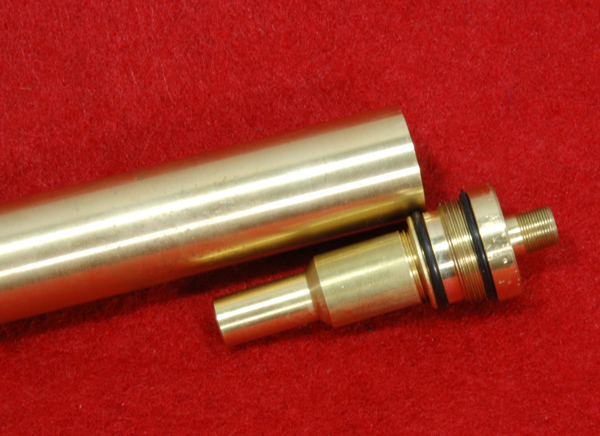

밸브부분을 일차분해한 사진입니다.
|
|

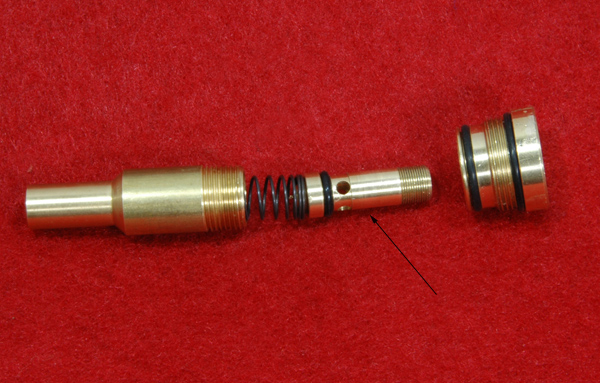

밸브부분의 분해사진입니다..
화살표 부분이 밸브로 가스통전체가 앞으로 밀려나오면 실린더 헤드에 의해서 화살표 부분이 뒤로 밀려나면서 가스가 순간적으로 방출된답니다.
|
