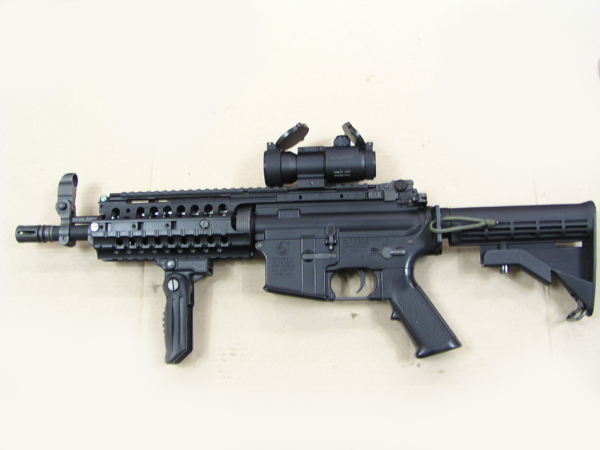

이번에 분해할 총은 m4입니다
제가 부품에 이름을 잘알지 못해서
요부분 조부분이란 말을 쓰더라도 이해해 주시길 ㅋ
|
|

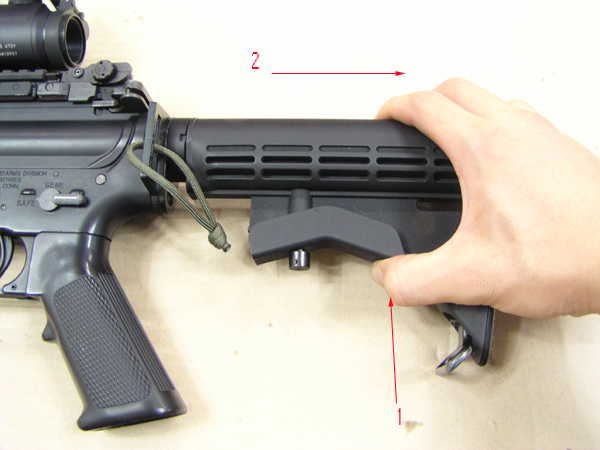

일단 스톡부터 1번 화살표 방향으로 누르면서 2번 방향으로
스톡을 뒤로 빼냅니다.
|
.jpg)
|

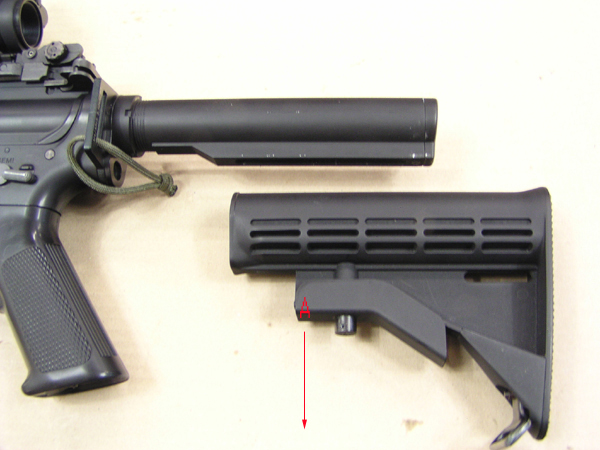

화살표 방향으로 A 부분을 최대한 당기면서 스톡을 빼내면
이렇게 스톡이 빠져나옵니다.
|
|
|

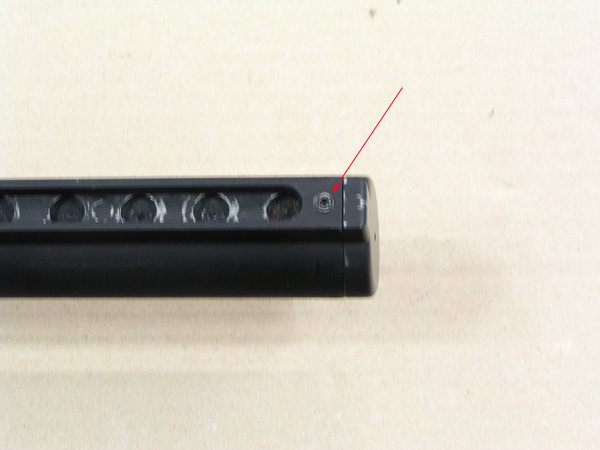

이부분을 육각 나사로 풀어줍니다.
|
|

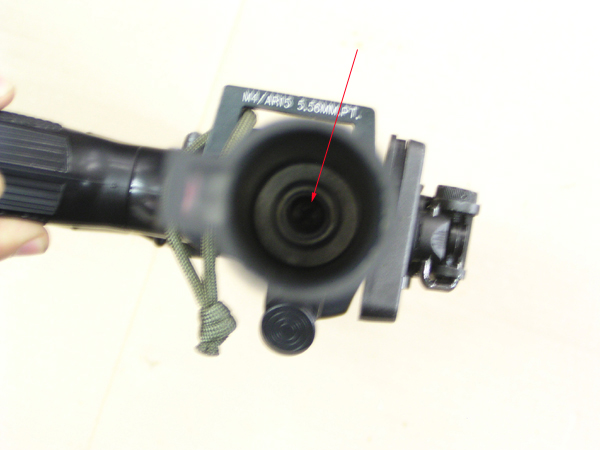

요부분에 스톡봉이랑 기어박스를 잡아주는 나사가있습니다
(화살표부분 사진이 흔들렸습니다 죄송^^)
|
|
|

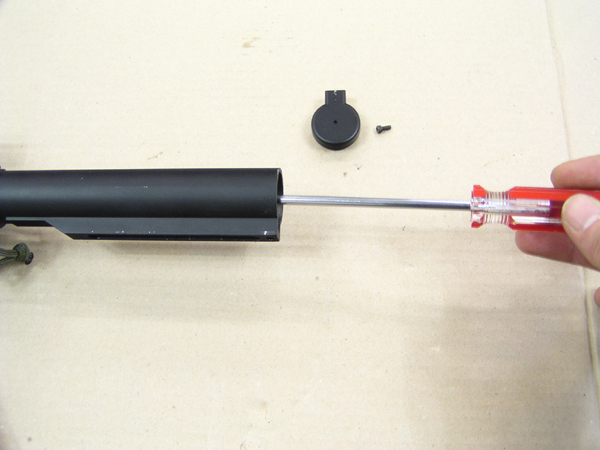

긴 드라이버로 나사를 풀어주면 나사가 빠집니다.
|
|

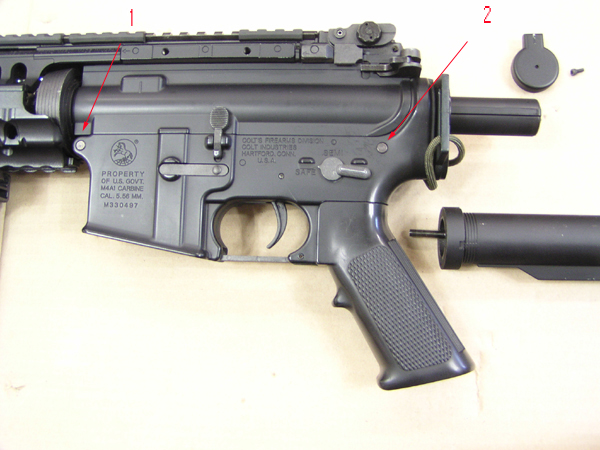

1번,2번 핀을 뽑아줍니다
그러면 상부와 하부가 분리됩니다 테이크 다운 이라고 하죠!
|
|

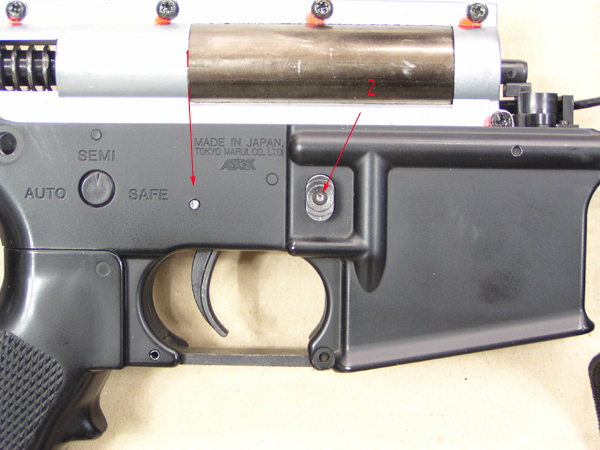

1번 중앙 바디핀을 뽑아네고 2번 탄창 캐치 부분에있는 육가 나사를
풀어주면 탄창 캐치가 분리됩니다.
|
|

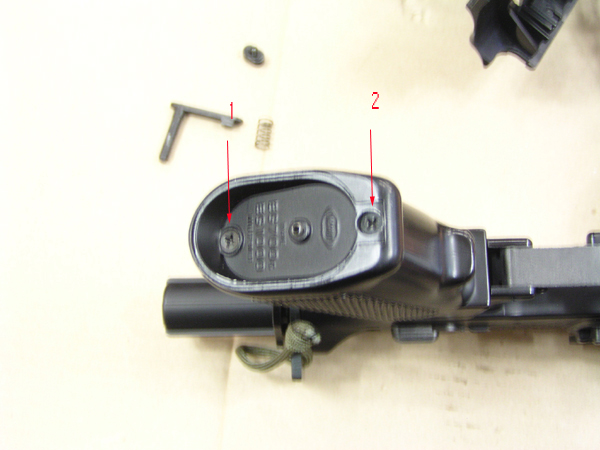

1,2번 나사를 풀면 뚜껑이 열립니다
모터짹을 뽑고 모터를 분리해 냅니다.
|
.jpg)
|
화살표 1,2번 나사는 그립과 기어박스를 잡아주는 나사입니다.
나사를 풀어주면 그립이 분리됩니다.

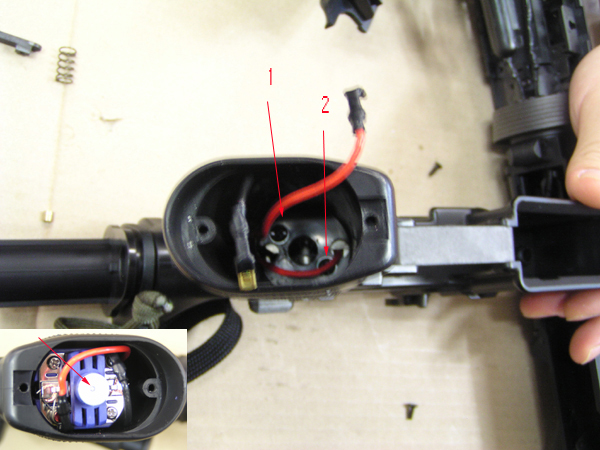

(작은사진)모터 분해하기전 모습 화살표가 가르치는 은색 원형부품
다시 조립할때도 저위치에 있어야합니다 모터에 높낮이를 조절할때
받침대 역할을 합니다.
그리고 전선에 위치를 잘확인하세요.
다시조립할때 까다롭답니다.
|
|

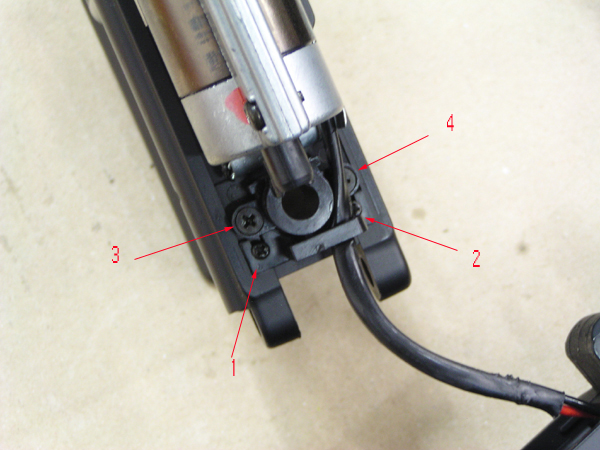

1,2번 전선을 잡아주는 부분을 분리하고
3,4번 노즐을 잡아주는 부분을 분리합니다.
|
|

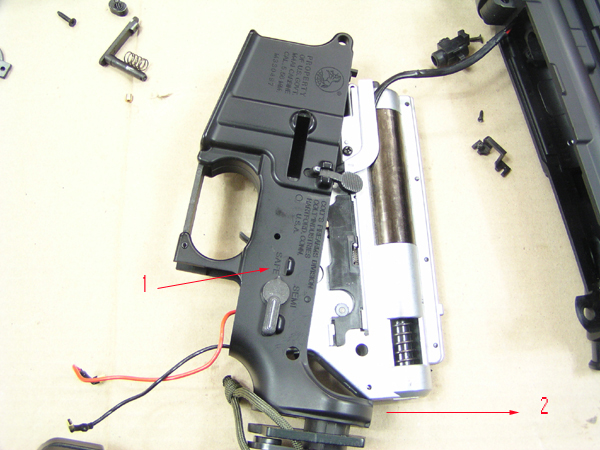

셀렉터를 안전으로 놓고
2번 방향으로 기어박스 뒷부분을 먼저 빼내면됩니다
그러면 기어박스가 분리됩니다.
|
|

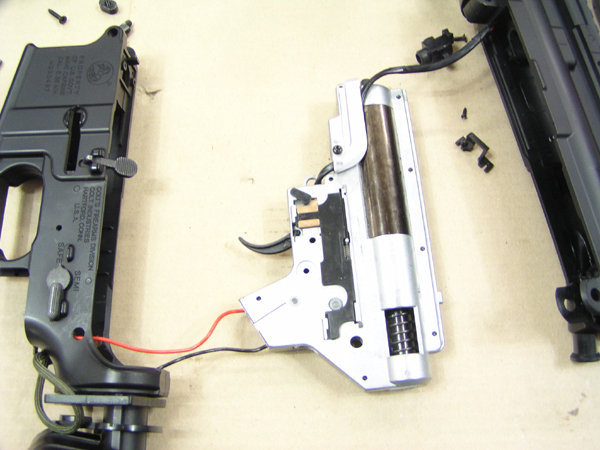

이렇게 기어박스가 빠져나옵니다.
분해 순서는 꼭이렇게 하지 않아도 됩니다.
분해하실때 헛갈리지 않게 분리한 부품은 잘정리하세요
막 널어놓으면 헛갈립니다.
지금까지 설스미스 였습니다
감사합니다!
|
