g36c 기어박스 기본분해입니다

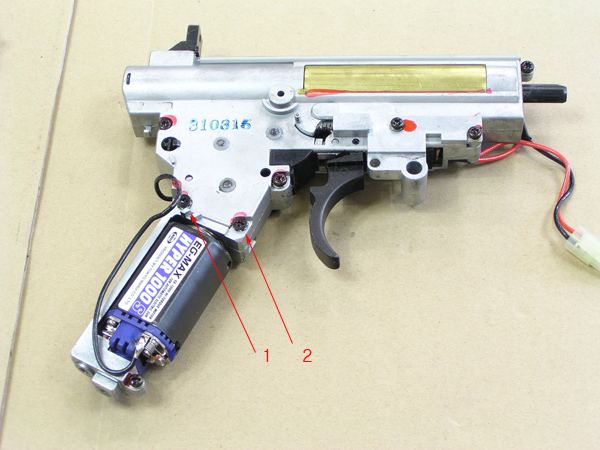

모터 케이스와 기어박스를 연결해주는 1번 2번 나사를 분리합니다.
(기어박스 분리를 위해선 육각렌찌가 필요합니다.)
|
.jpg)
|
|
1번(전선 고정핀)과 2번(덮게)를 분리합니다.
|
.jpg)
|
|

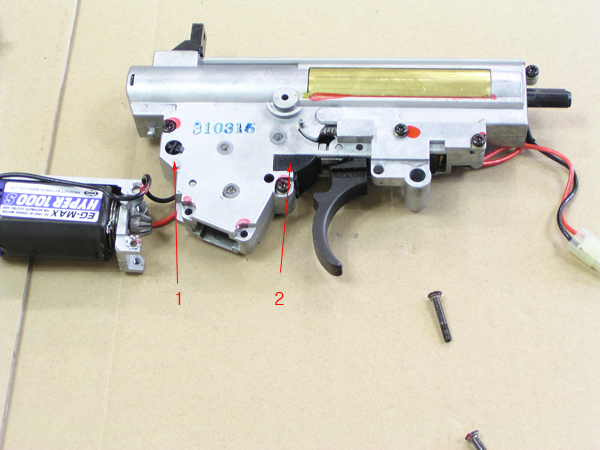

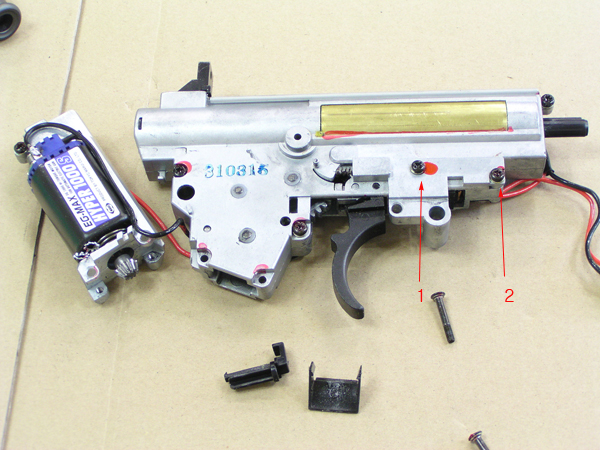

1번 2번 나사를 풀어줍니다.
|
.jpg)
|
|

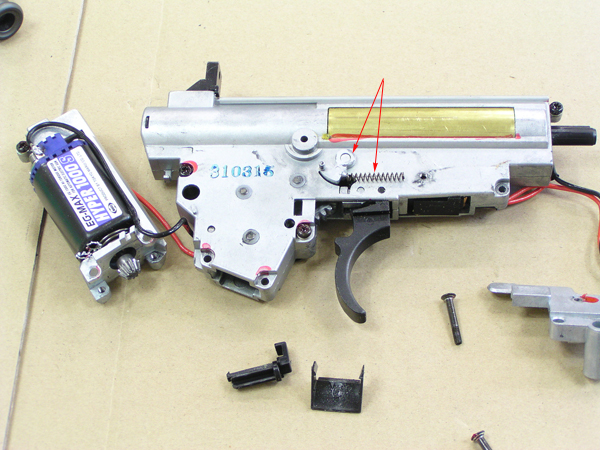

속에있는 내부 셀렉터와 스프링을 들어냅니다.
|
.jpg)
|
|

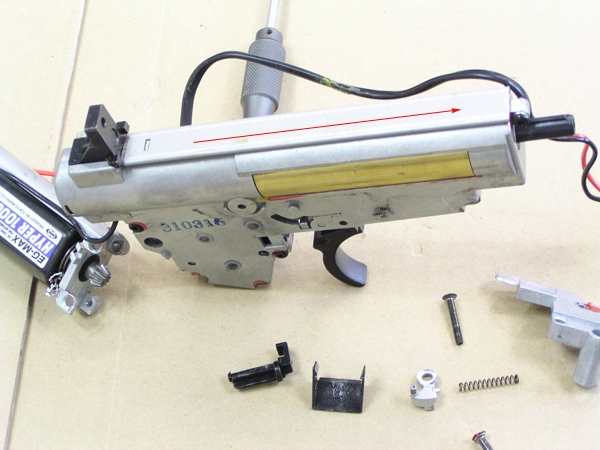

기어박스 덮게를 화살표 방향으로(밑에계속)
|
.jpg)
|
|

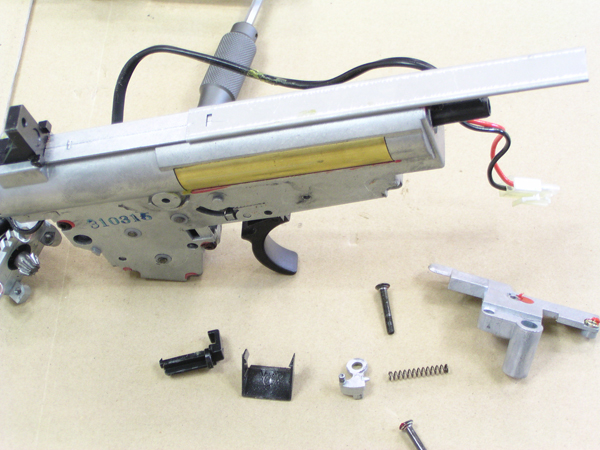

분리해냅니다(사진참조)
|
.jpg)
|

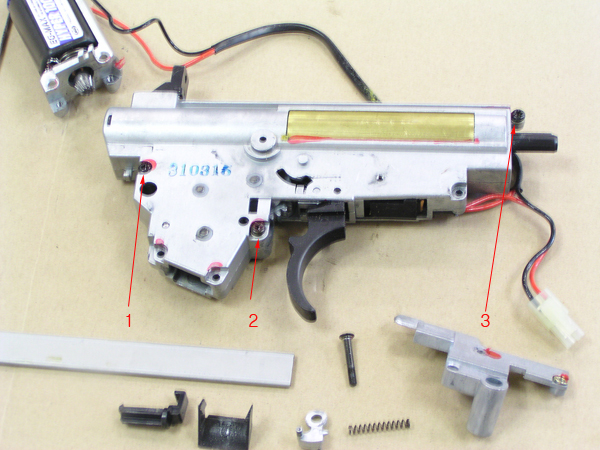

1번 2번 3번 나사를 풀어줍니다.
이제 모든 나사를 다풀었습니다.
기어박스가 스스로 분리되지 않게 기어박스를 잘눌러주세요
|
.jpg)
|
기어박스를 열겠습니다.
*주의사항:그냥아무렇게나 막열면 내부가 원상태로 열리지않고 다흩어지고 스프링이 튕겨저 나오면서 복잡해집니다.

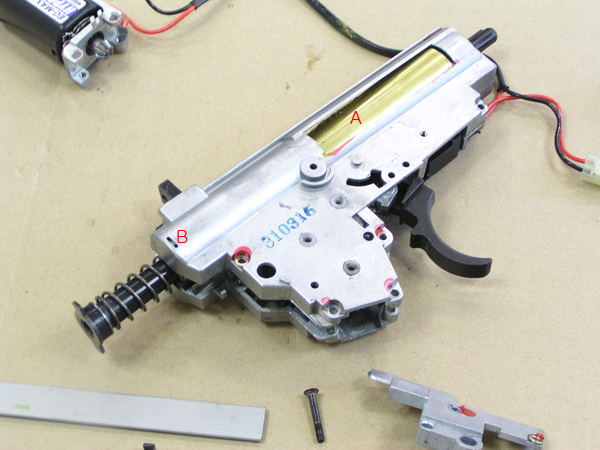

실린더(A)부분을 손으로 눌러주고 기어박스뒷쪽(B)부분을 조금씩열어주면서 스프링가이드와 스프링부터 밖으로 빠져나오도록합니다.
(사진참조)
|
.jpg)
|

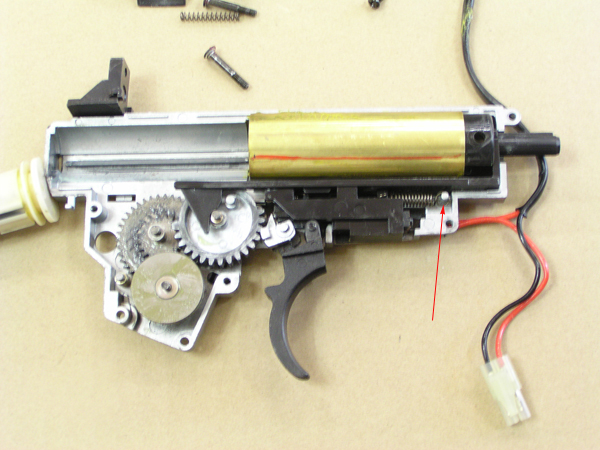

위방식으로 열면 이렇게 원상태로 기어박스가 열립니다.
피스톤과 스프링 스프링가이드는 이상태에서 빼낼수있습니다.
(노멀은 피스톤과 스프링이 일체형입니다)
터펫 고정스프링(화살표)을 살짝 들어냅니다
|
.JPG)
|

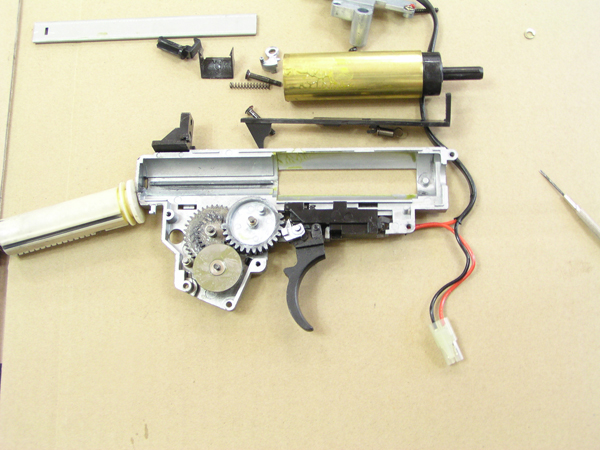

스프링을빼면 실린더,실린더헤드,노즐,터펫플레이트가 분리됩니다.
나머지 기어와 접점등을 분리하실때는 분리전 결합되어있는 방식을
제되로 기억하고 분리하세요
무엇이든 분리하실때 결합할걸 생각하고 결합되어있는 모습을 기억하셔야합니다.
그러지 않으면 분해는 쉽지만 결합은 할수없답니다.
지금까지 설스미스 였습니다.
|
