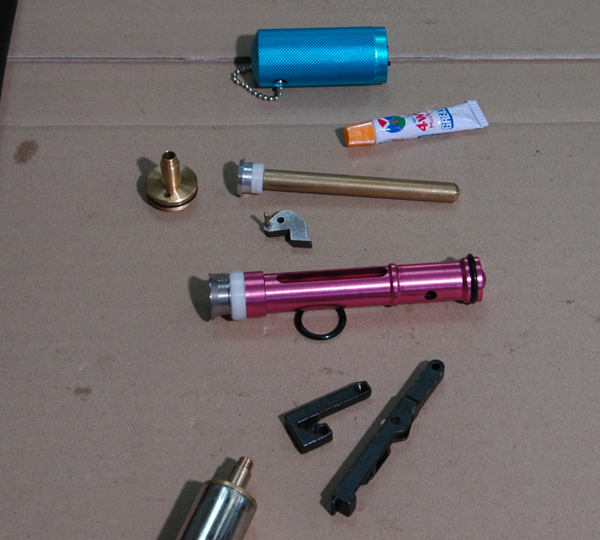

M70에 피스톤세트와 시어세트를 교환하는것을 설명해드리겠습니다.
|
|
|

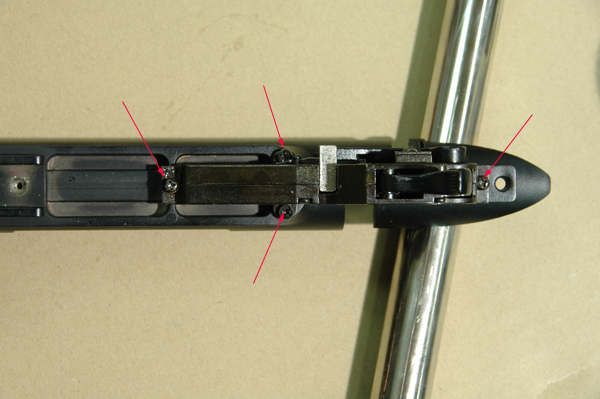

스톡을 분리하신후에 화살표 부분을 분해합니다.
|
|

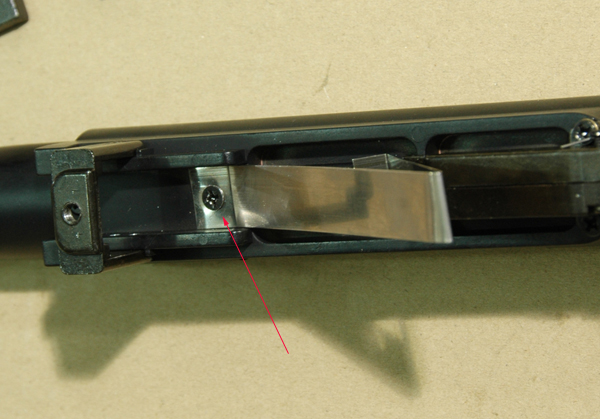

시어세트를 분해하기 위해서는 화살표 부분의 나사를 풀어주시면 된답니다.
이때 분해레버 부분은 미리 분해를 하시면 나사풀기가 쉬워진답니다.
|
|
|

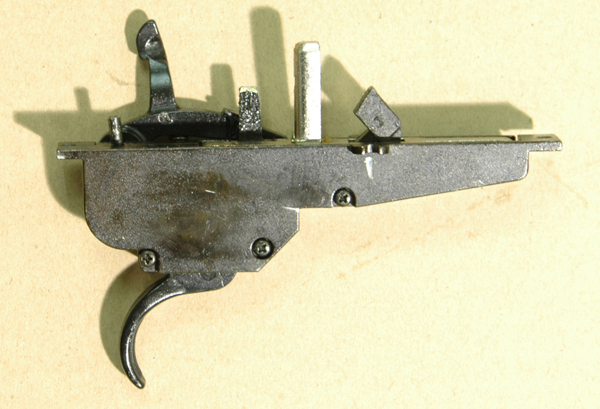

시어를 풀어준후의 좌우 모습입니다.
|
|
.jpg)
|

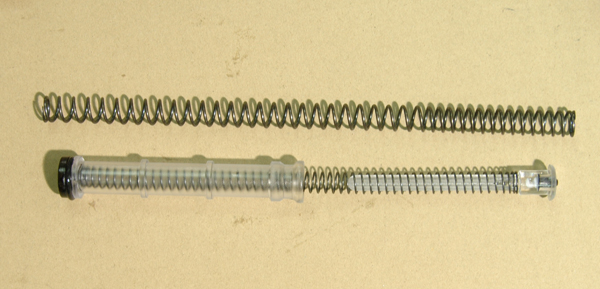

스프링의 비교입니다.. 실린더 세트의 교환시에는 13mm 스프링이 사용되며 사진의 스프링은 pss2 M150
스프링입니다.
|
.jpg)
|
|

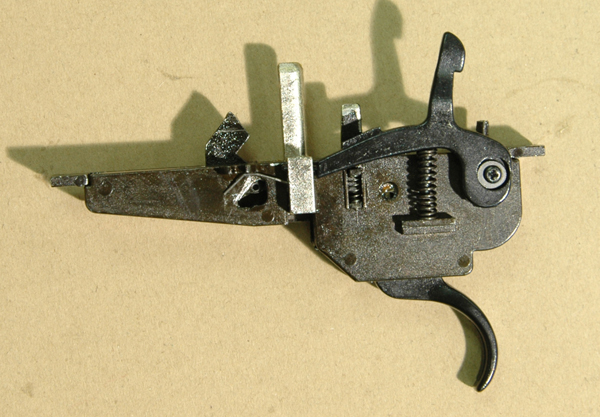

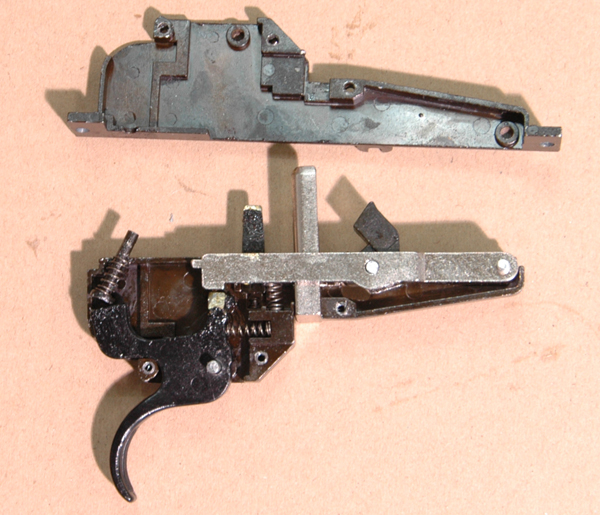

시어부분의 내부 모습입니다. 조립시 참고하세요.
|
.jpg)
|
|

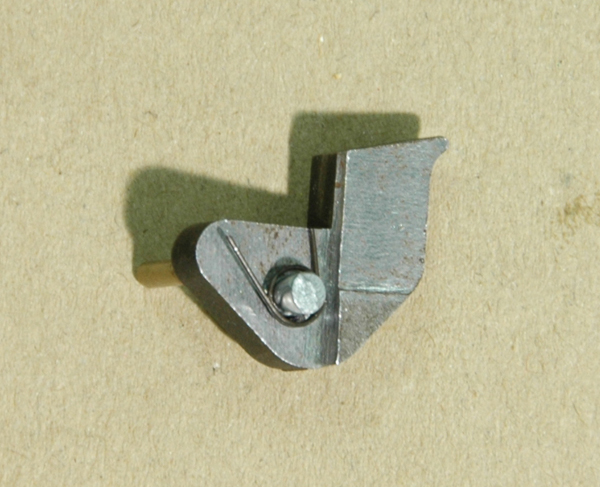

시어 스프링의 조립모습입니다.
|
.jpg)
|
|

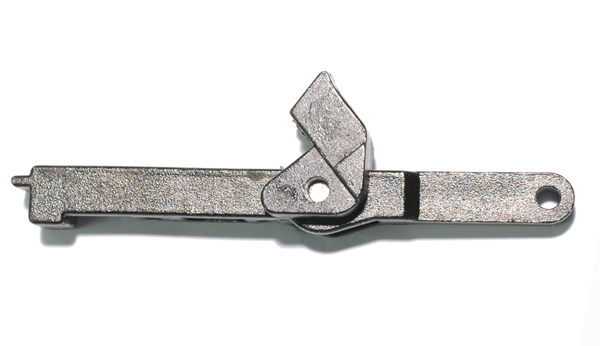

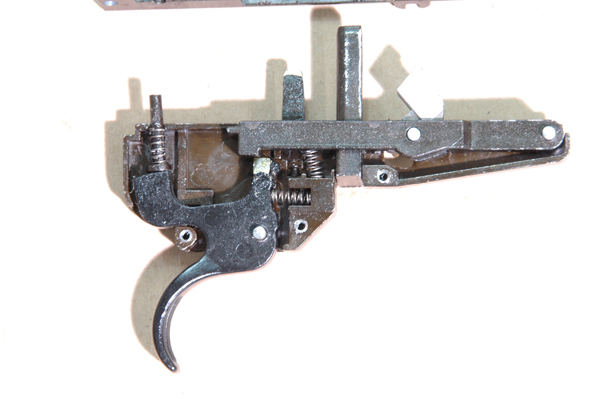

시어를 조립한 모습입니다.
|
|
|
|

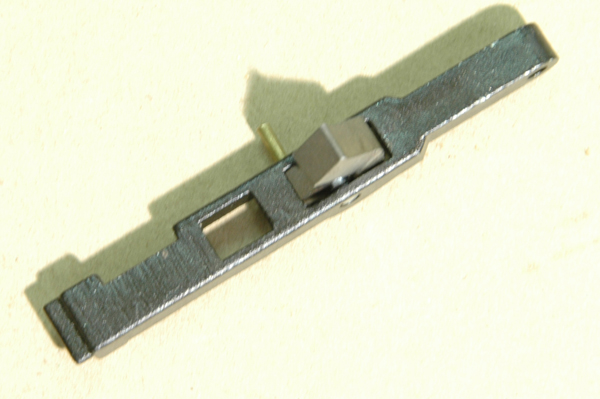

시어의 조립모습입니다.
|
|
시어뭉치를 입시 조립한 모습입니다.. 분해레버는 시어뭉치를 결합하고 난후에 조립을 하셔야 합니다.
|
|

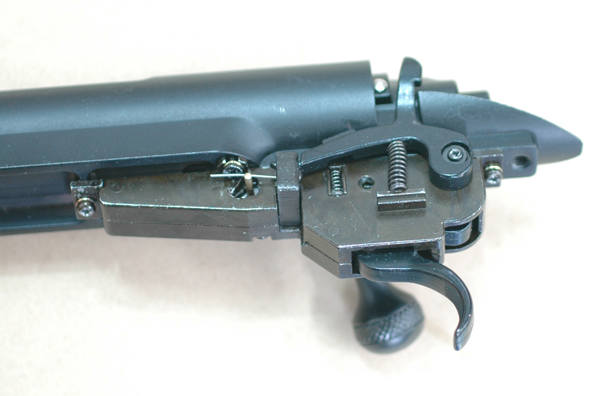

시어 뭉치를 결합한 상태입니다. 분해레버를 조립할때에 화살표 부분에 부딪히는 경우는 다음과 같이
가공을 해줘햐 한답니다.
|
|
|

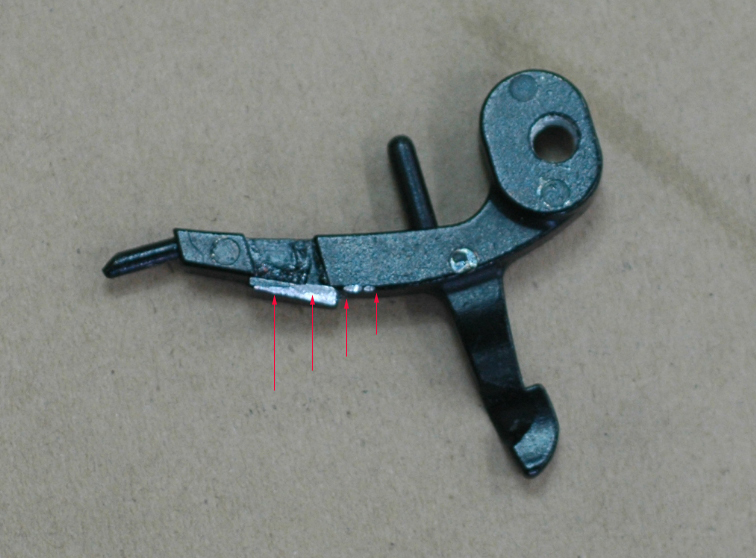

분해레버의 화살표 부분이 간섭이 일어나지 않도록 가공을 해주세요.
|
|

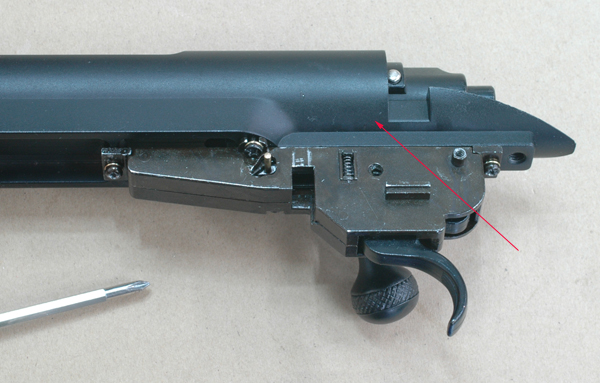

시어뭉치를 조립한 모습입니다.
