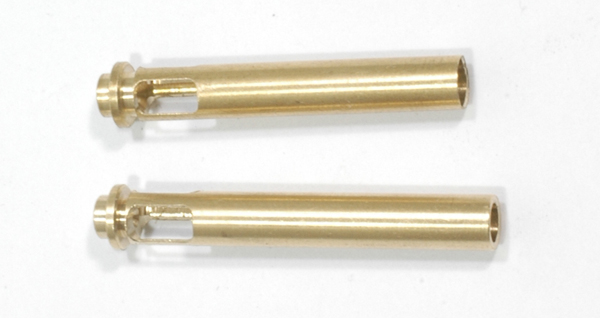

KSC M93R의 옵션 실린더 밸브입니다.
위는 M93R-C버젼용이면 밑의것은 M93R-2버젼용입니다..
|
|

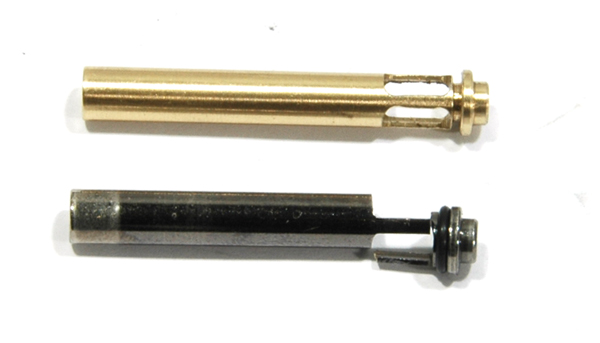

버젼2에서 노말 부품이 부러진 상태의 사진입니다.
이부분을 분해하는 과정까지 순차적으로 살펴보겠습니다.
|
|
|

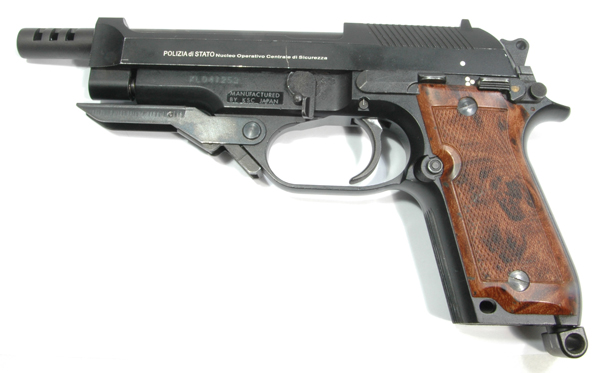

총의 슬라이드분해는 분해멈치를 내려주신다음 슬라이드를 앞으로 전진시켜줍니다.
|
|
|

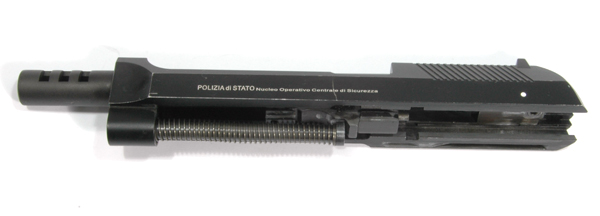

분해된 슬라이드의 모습입니다..
|
|
|

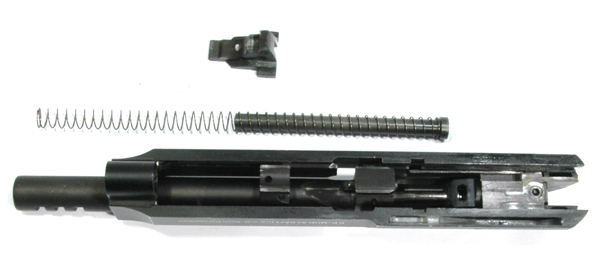

리턴스프링부분을 분해..
|
|
|

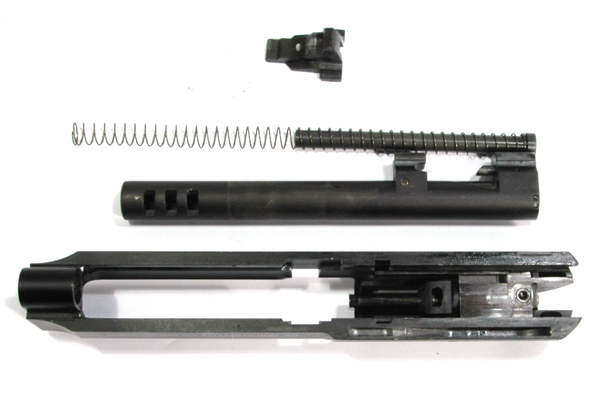

아웃발렐부분을 분해
|
|
|

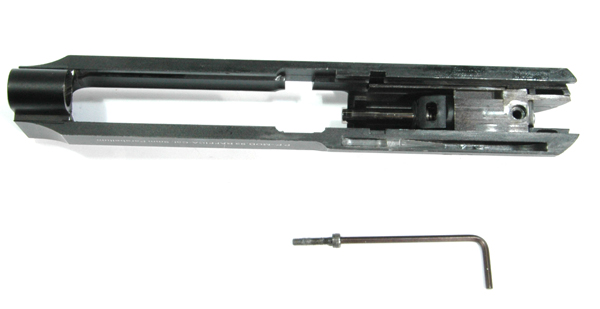

실린더 블럭을 분해하기전에 무두볼트를 육각렌찌로 분해한 모습..
|
|
|

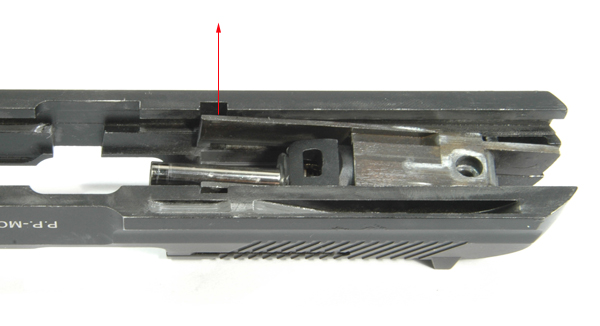

실린더 블럭은 화살표 방향으로 올려주시면 분해가 됩니다.. 이때 양쪽 측면에 걸려있으므로 조금 오무려 주시면서 올려주시면 됩니다.
|
|
|

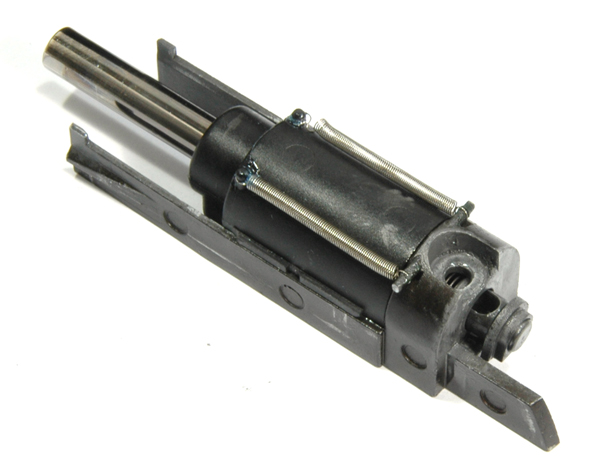

실린더 블럭을 분해한 모습..
|
|
|

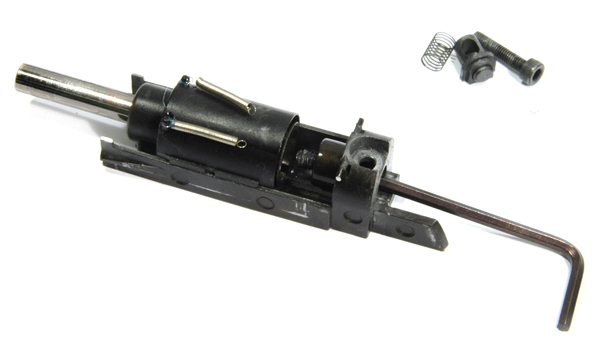

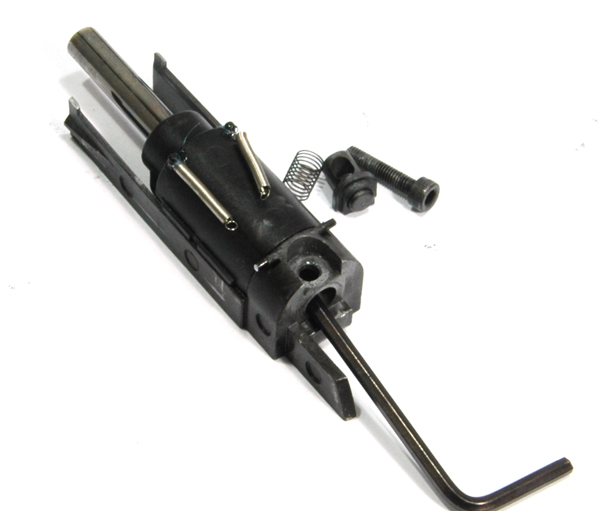

실린더 블럭에서 실린더 부분을 분해할려면 육각렌찌로 속의 나사를 풀어주셔야 합니다.
|
|
|
나사를 풀어주고 실린더를 앞으로 빼내는 모습입니다.
|
|
|

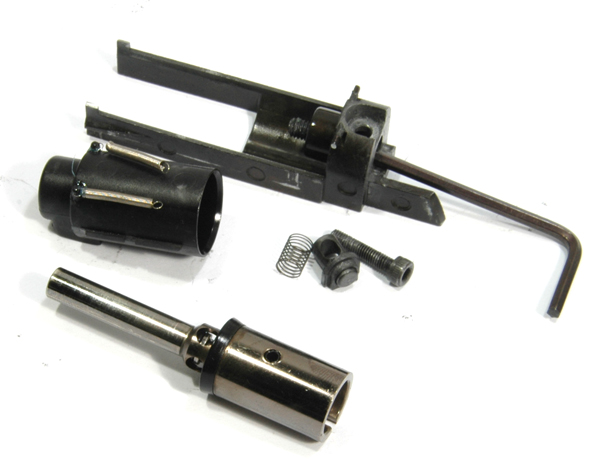

실린더 부분이 분해된 모습입니다.
|
|
|

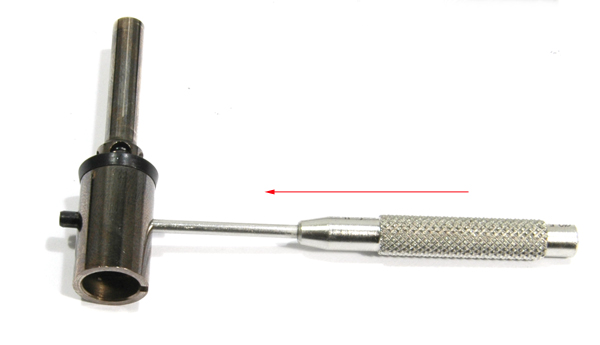

실린더 밸브부분을 분해할려면 핀 펀치를 이용해서 핀을 빼내야합니다.
|
|
|

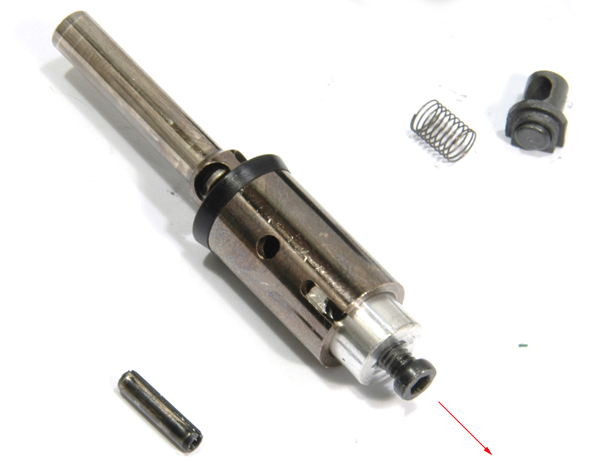

핀을 제거한 다음에 화살표 방향으로 빼내주세요.. 이때 이전에 빼놓은 육각볼트를 임시로 고정해서 빼내시면 쉽게 분해가 됩니다.
|
|

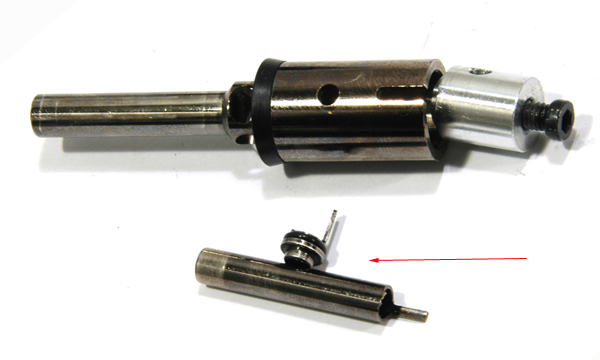

부러진 실린더 밸브를 꺼낸모습입니다..
조립은 이때까지의 분해순서의 역순으로 해주시면 됩니다..
