탄창을 분해하고 옵션장착하는 과정을 보여드리겠습니다.
|
|
탄창 밑부분의 철판을 옆으로 빼낸후에 화살표의 육각렌치볼트를 풀어줍니다.
|
|
볼트를 풀어주면 탄을 밀어주는 부분의 부품이 모두 빠져나옵니다.

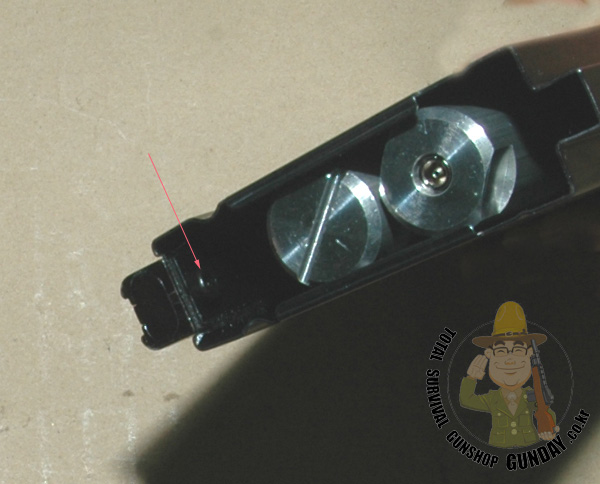

그리고 화살표 부분의 핀을 빼면 철판이 아래고 벗겨진답니다.
|
|

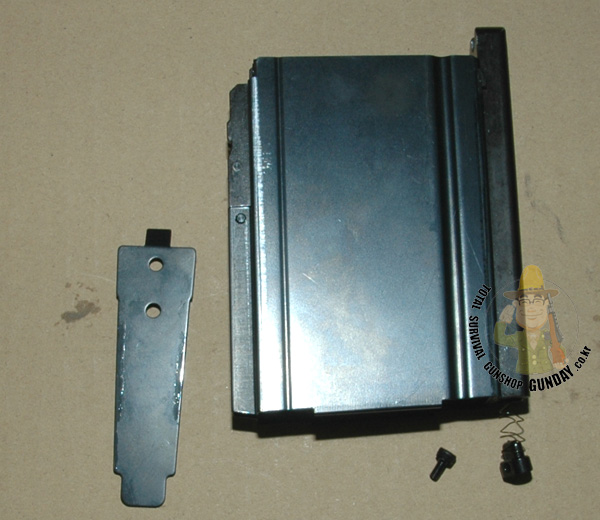

외부 철판을 분리한 모습입니다..
다음은 화살표의 핀을 제거하면 임펙트 플레이트가 분리됩니다.
옵션 강화밸브를 사용하는 경우는 임펙트 플레이트가 필요하지 않으므로 제거를 하고 조립은 하지 않습니다.
|
|

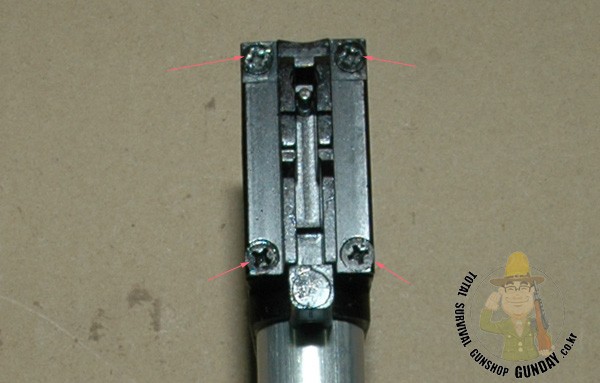

가스통 밸브부분을 분해는 화살표의 나사 4개를 풀어주시면 분해가 됩니다.
|
|

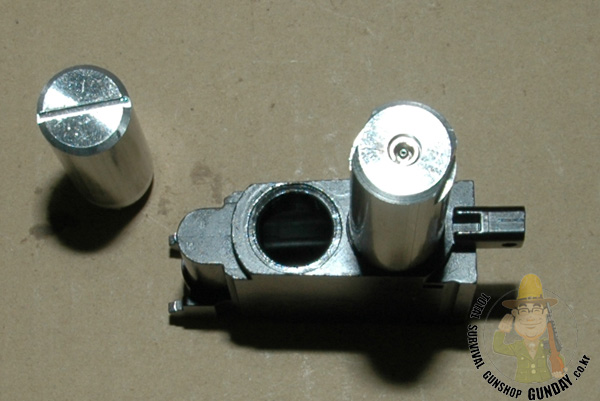

밸브부분이 분해된 모습입니다.
|
|

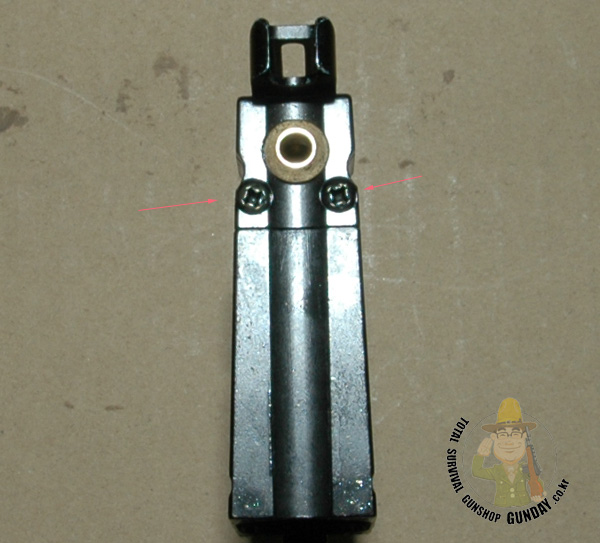

다음은 가스루터 부분의 분해입니다.. 화살표의 나사 2개를 풀어주면 분해가 됩니다.
|
|
분해후의 내부의 모습입니다..
임팩트 플레이트를 외부에서 때려주면 "L"자모양의 프레스가 가스밸브를 내려주면서 가스가 분출되는 구조입니다.
|
|
가스통의 분해는 분해가기 쉬운 부분부터 분해를 하면 편리합니다.. 조립시에는 반대로 조립을 해보세요.
|
|

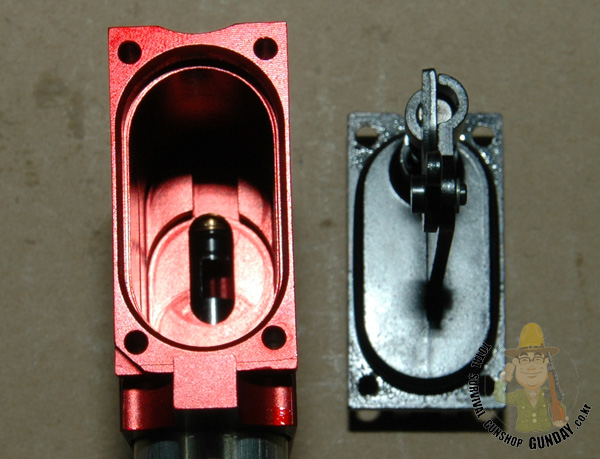

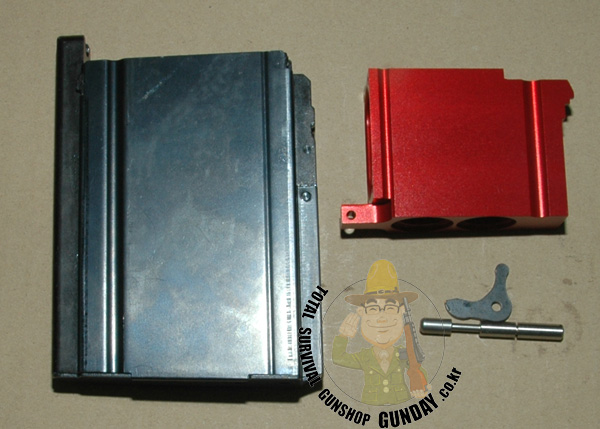

강화 가스통으로 교환을 하고 새로이 조립을 하는 사진입니다.
|
|
가스밸브는 방향이 있지만 조립후에 가스분출구로 조절이 되므로 프레스 조립시 방향을 확인해주시면 됩니다.
방향은 사진에서 보이듯이 우측에 홈이 위치합니다.
|
|

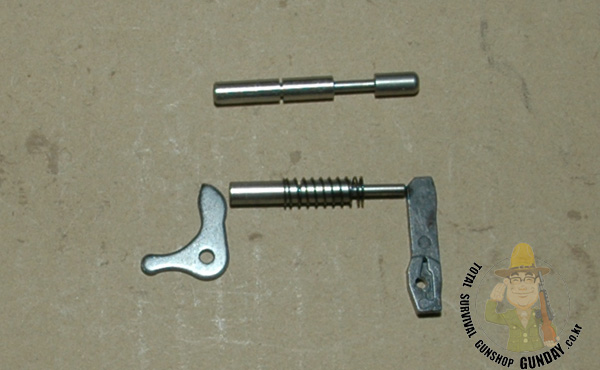

다음은 강화밸브와 강화 프레스를 조립하겠습니다.

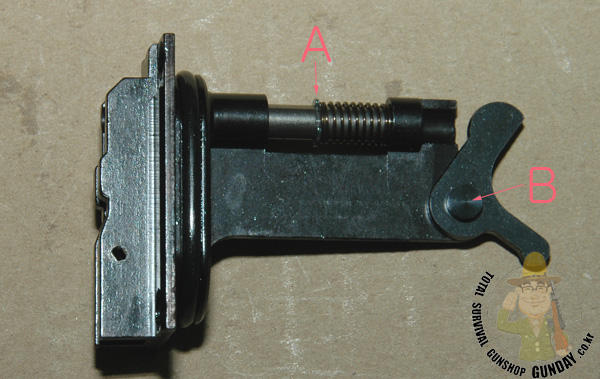

분해는 화살표 A부분의 E링을 제거하고 화살표 B분의 뒷면에 있는 E링을 제거하면 쉽게 분해가 됩니다.
|
|

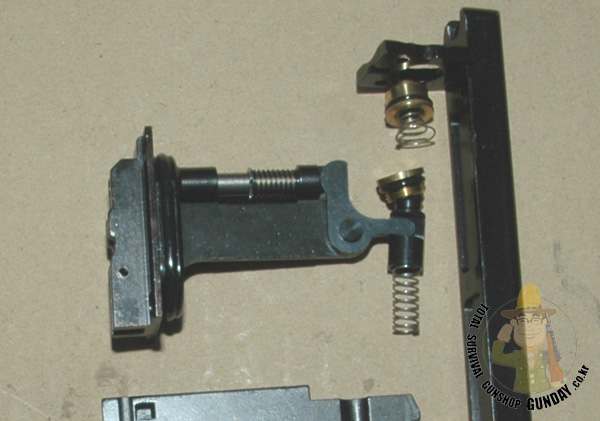

밸브부분의 내부 작동을 보여주는 사진입니다.
윗부부은 옵션이며 아래부분은 노말상태입니다.. 강화밸브가 길게 만들어져 있으므로 임팩트 플레이트가 없이 작동이 된답니다.
옵션 조립시에 스프링 안쪽에 오링이 있으므로 오링이 빼지지 않도록 확인을 하시면서 조립을 하세요..
|
|

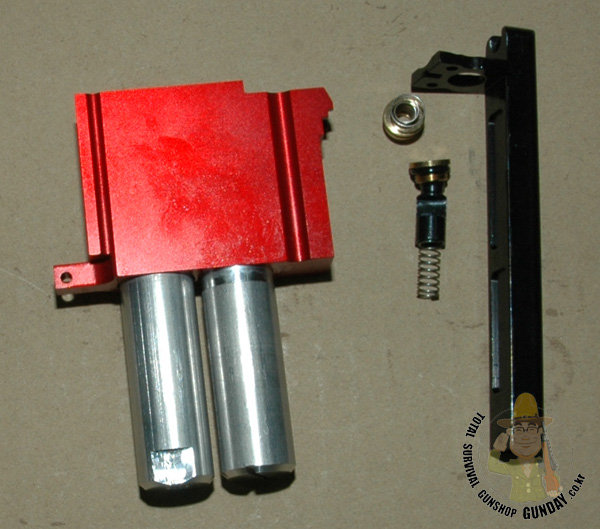

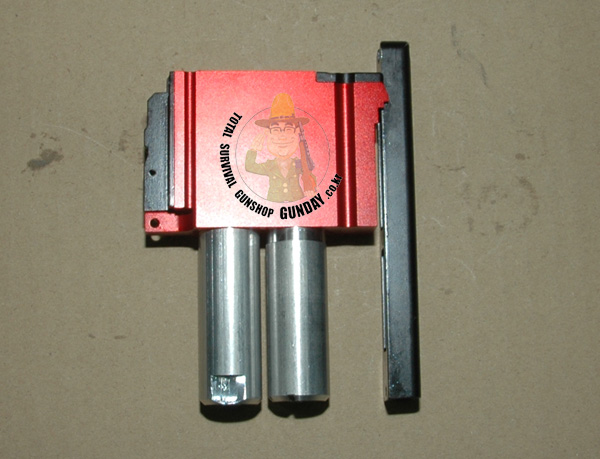

철판부분을 제외하고 조립이 된 모습입니다.
|
|

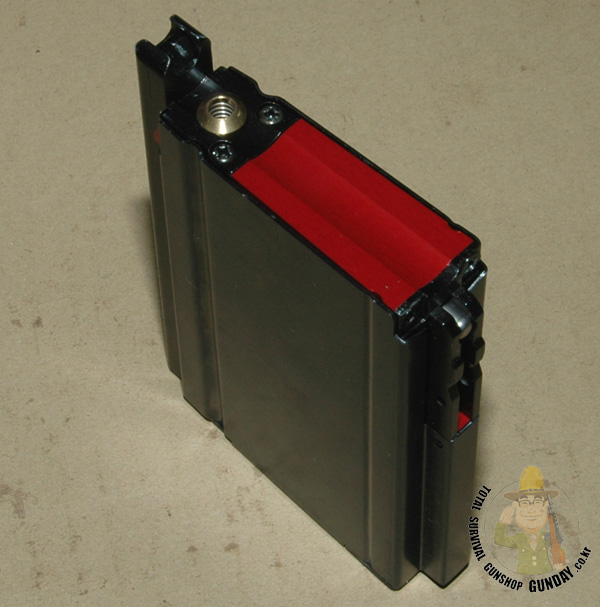

조립이 완료된 상태입니다.
조립시에는 각 옵션의 설명서가 있는경우는 설명서의 내용을 꼭 확인을 하도록 하세요.. 자세한 설명이 있답니다.
