볼트부분에 장착할 옵션 부품입니다.
|
|

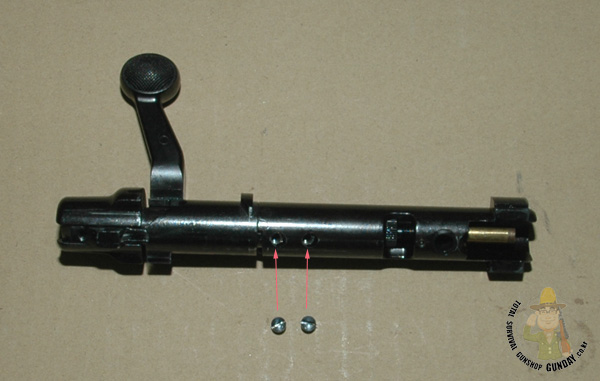

볼트부부느이 분해는 화살표의 두개를 나사를 풀어주시면 2개부분으로 분리가 됩니다.
조립시에는 혼자서 조립이 힘든 부분입니다.. 나사산이 뭉게지지않도록 정확하게 조립을 하세요..
|
|

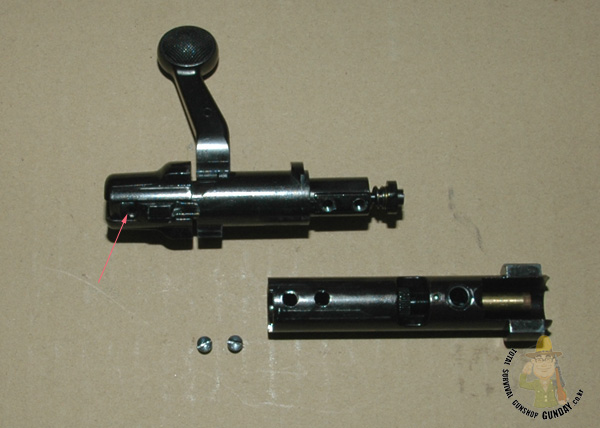

두부분으로 분리된 모습입니다..

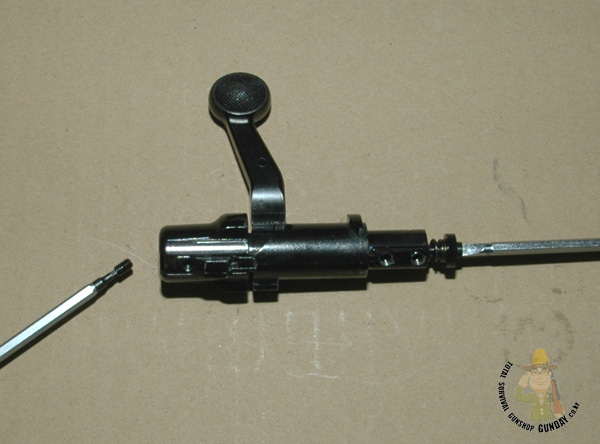

이제는 스프링부분을 교환하겠습니다.. 교환을 위해서는 화살표 부분의 무두볼트를 풀어주세요.
|
|

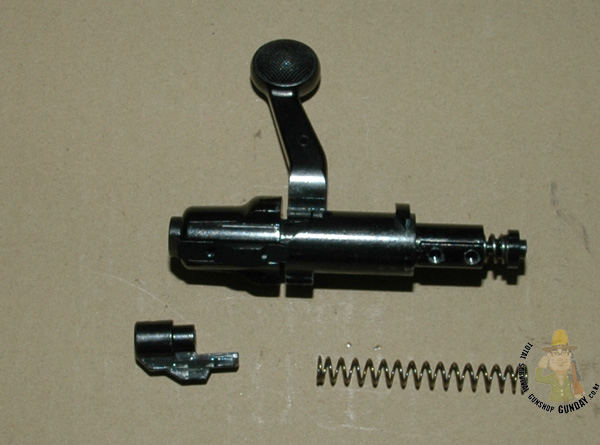

무두볼트를 풀어주고 난뒤에는 다시 일자드라이브로 스프링을 잡고있는 화살표 부분을 풀어주면 스프링부분이 빠져나옵니다.
|
|

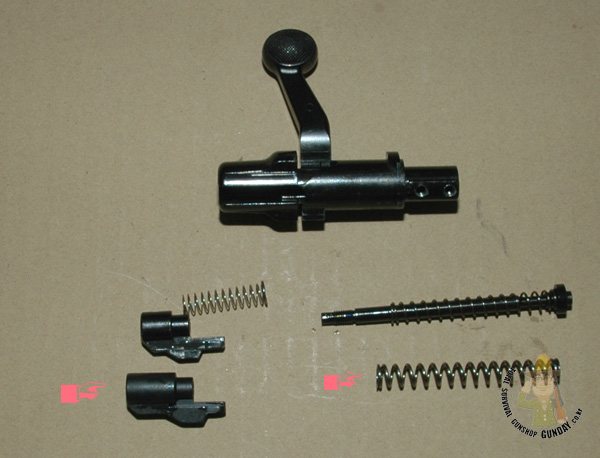

분해된 모습입니다.. 사진의 아래부분의 부품은 교환할 부품입니다.
|
|
부품을 바꿔준다음 분해의 역순으로 조립을 했습니다.
|
|
이제는 앞부분의 바킹과 롱노즐을 교환해보겠습니다.

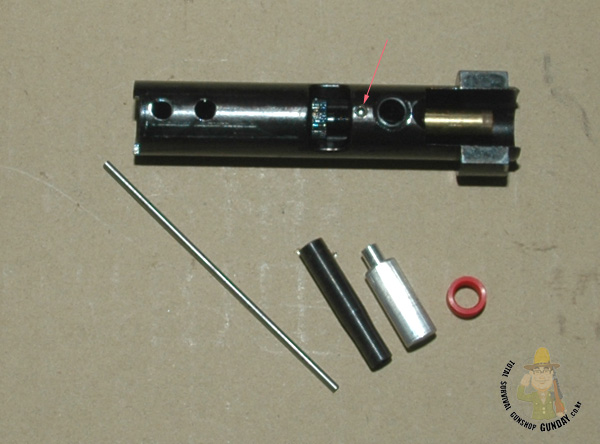

롱노즐부분의 분해는 화살표의 무두 볼트를 풀어주면 가스압력조절장치가 풀린답니다.
|
|
|

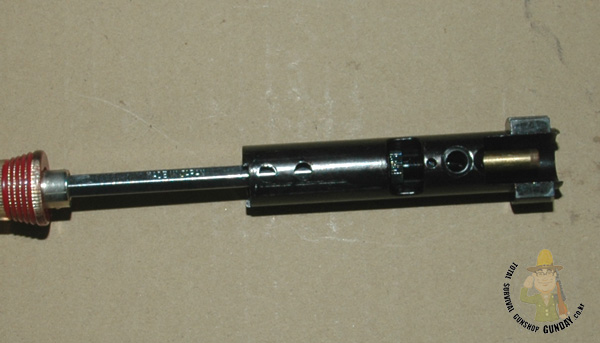

무두볼트를 풀어주고 난뒤 일자드라이브를 이용해서 파워콘틀롤부품을 분해합니다.
|
|
|
파워콘트롤 부분이 분리되면 노즐부분 안쪽 부분을 부품에 포함된 철재를 이용해서 노즐을 앞으로 빼내줍니다.
|
|
|

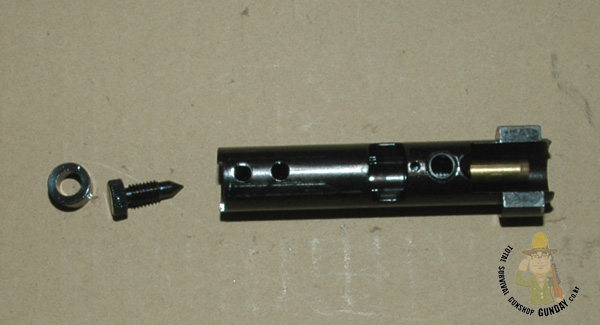

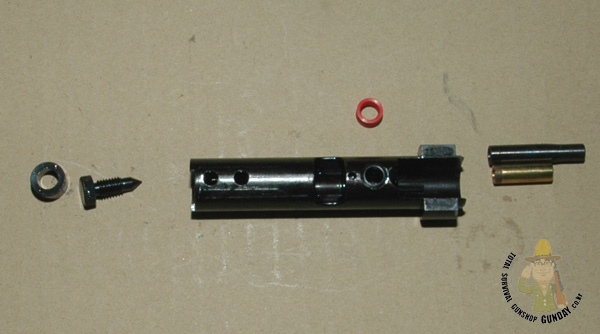

노즐 부분이 분해된 모습입니다. 화살표의 긴 노즐로 교환을 하겠습니다.
|
|
|

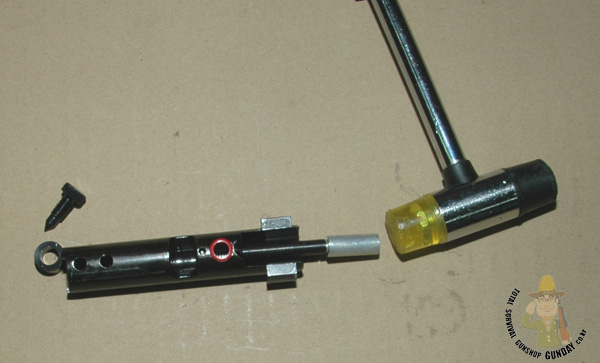

롱노즐을 살짝 끼워놓은 상태에서 포함된 아답터를 위에놓고 망치로 때려넣으면 조립이 됩니다.
|
|
롱노즐이 조립된 모습입니다.. 이후는 분해의 역순으로 다시 조립을 해주시면 된답니다.
처움 분해서 두개의 나사를 조여줄때에는 나사산이 뭉개지지않도록 구멍을 정확히 일치하신후에 조립을 하세요..
|
본 상품설명은 서바이벌 건데이에서 직접촬영 및 편집 제작한 것이므로 무단복제를 금지하며
URL링크만 허용하니 반드시 지켜주시기 바랍니다.
|
