이번에는 메탈 허브와 정밀 바렐을 교환하는 부분을 설명해드리겠습니다.
|
|
|
아웃바레의 분리는 바렐을 앞으로 당겨주시면 간단히 분해가 됩니다.
|
|
|

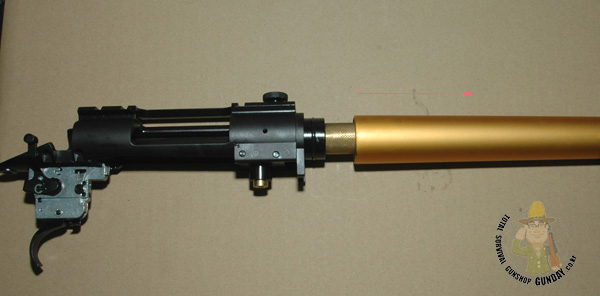

아웃바렐이 분리되는 모습입니다.
|
|
|

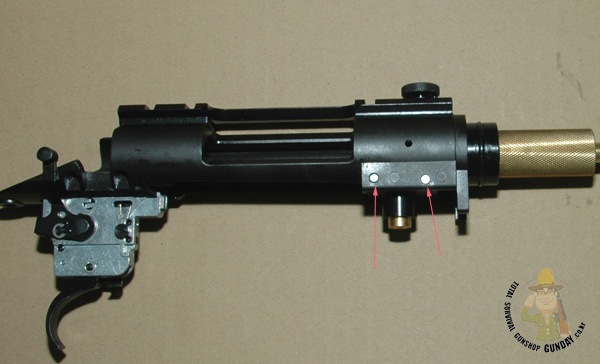

아웃바렐 분리후에는 화살표의 2개의 핀을 분리합니다.
|
|

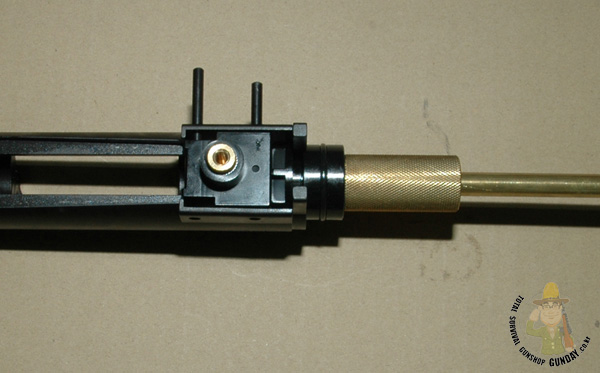

핀이 빠지는 모습입니다.
|
|

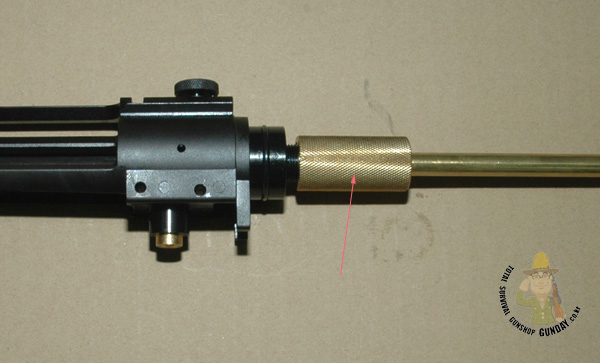

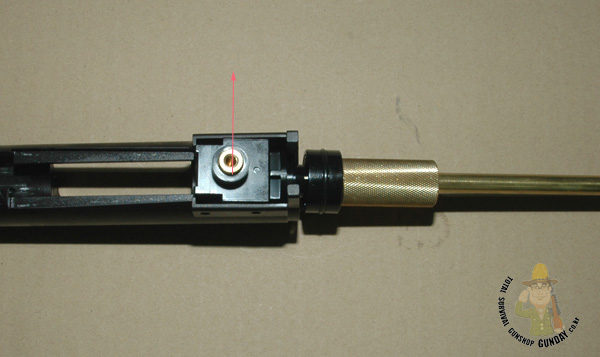

핀을 뺀후에는 챔버를 고정하는 화살표 부분의 황동을 돌려주시면 챔버부분 전체가 분리됩니다.
|
|
|
챔버를 위로 들어오리면 분리됩니다.
|
|
|

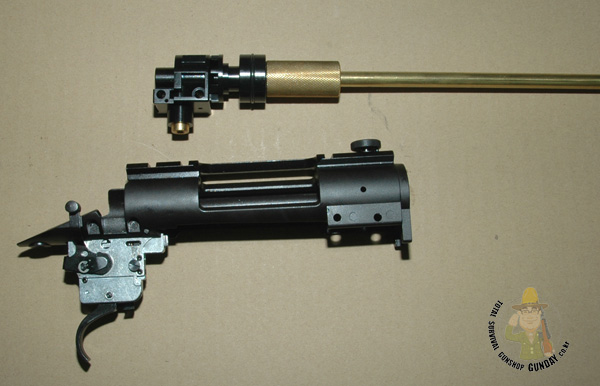

챔버가 분리된 모습입니다.
|
|
|

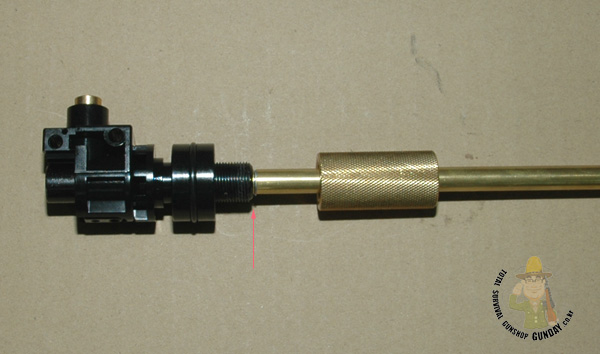

허브에서 챔버와 바렐을 분리는 화살표의 E링을 제거하면 간단히 빠진답니다.
|
|
|
이너발렐이 통채로 허브와 분리되는 모습입니다.
|
|

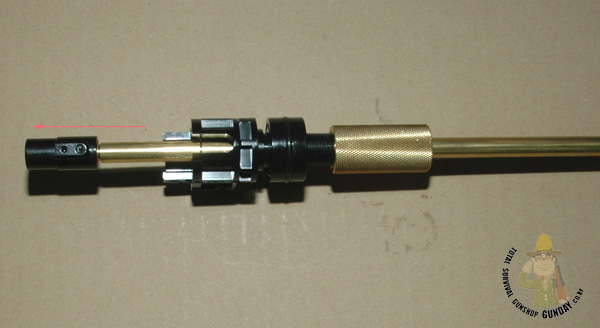

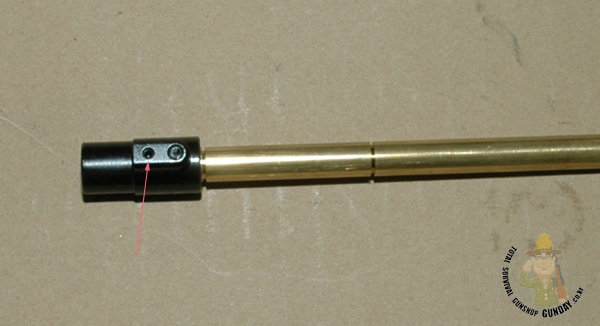

챔버부분의 분해는 화살표의 육각렌찌를 풀어주시고 분리를 하시면 됩니다.
화살표 옆부분은 홉업조절 장치입니다.
|
|
|

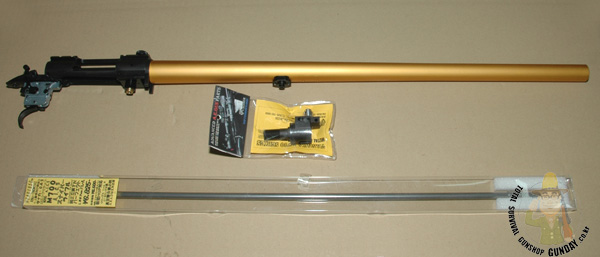

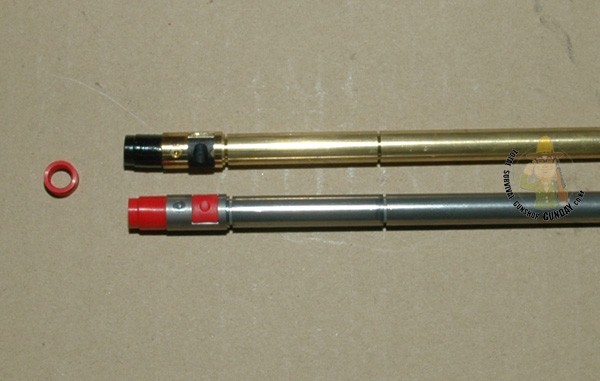

바렐 부분을 분해한 모습이며 새로이 장착할 정밀 바렐과 옵션 홉업고무입니다.
|
|
|

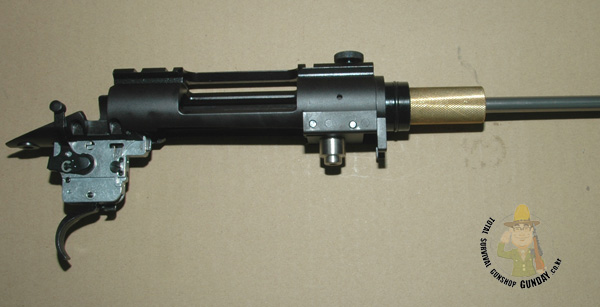

챔버까지 조립을 한 모습입니다.
|
|
|

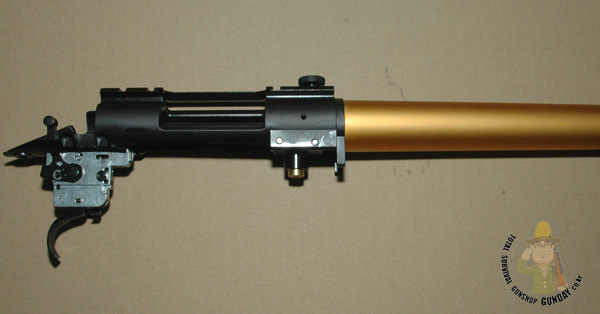

정밀바렐과 메탈허브를 교환하고 분해의 역순으로 조립을 한모습입니다.
|
|

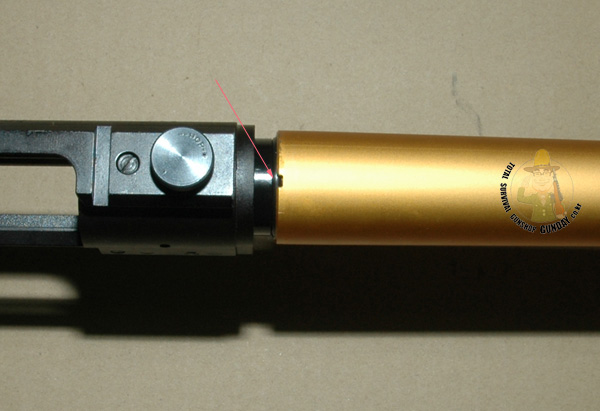

아웃바렐 조립시에는 화살표 부분의 사각홈부분이 리시버의 돌기부분과 맞춰주면서 밀어주시면 됩니다.
