caw사의 m1014 베넬리의 분해입니다.. 참고하세요..
|
|
|

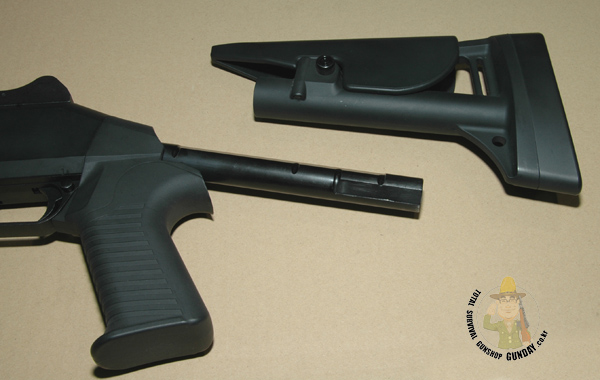

먼저 스톡을 분해합니다..스톡분해의 방법은 설명서에 있으므로 참고하세요.
|
|
|

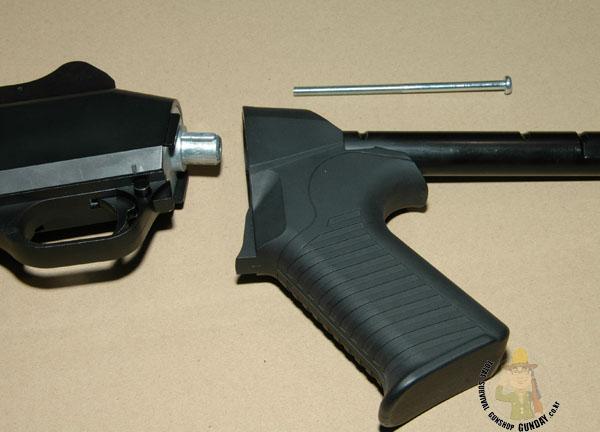

스톡을 분해하고나면 스톡봉속의 나사를 풀어주면 손잡이 부분까지 분해가 됩니다.
|
|
|

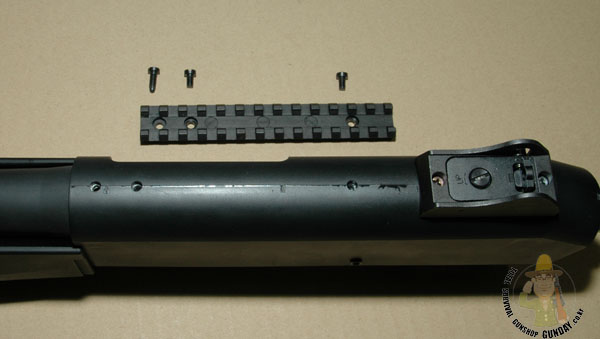

상부의 레일을 분해합니다. 제일 앞쪽의 긴나사는 홉업조절 나사입니다.
|
|
|

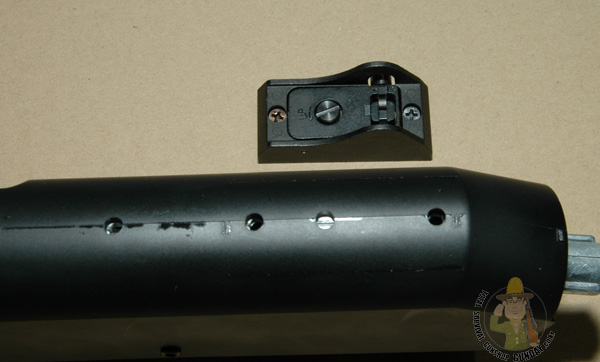

가늠자를 분해합니다..
|
|
|

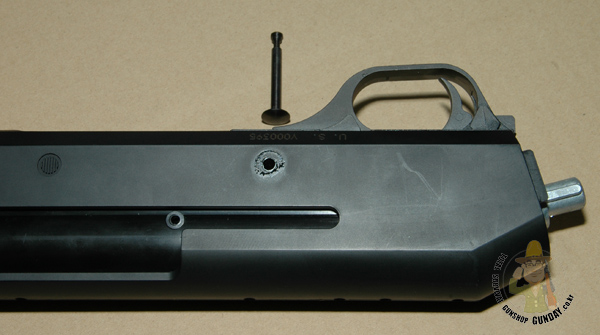

몸통을 가로질러 있는 육각볼트를 풀어서 핀을 분해합니다.
|
|
|

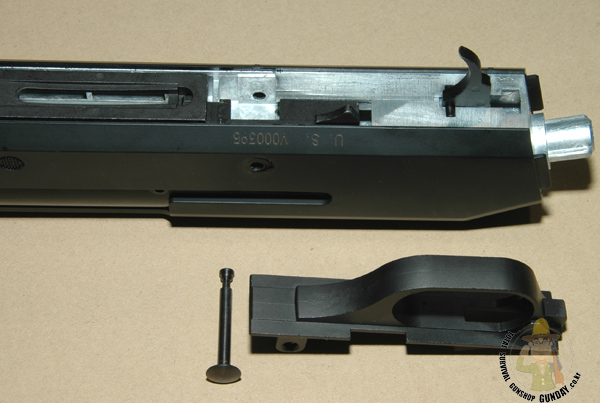

방아쇠울은 핀을 뽑고나면 위로 빠집니다..
|
|
|

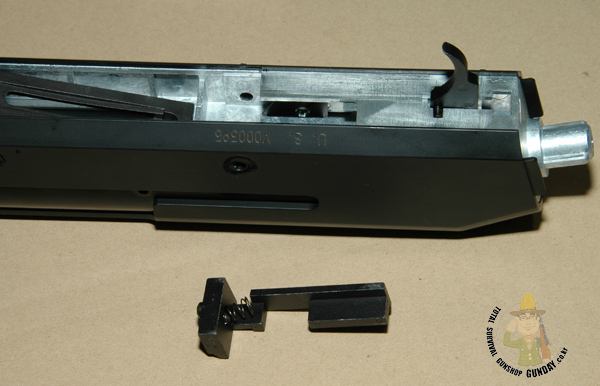

탄창멈치를 분해합니다.. 탄창멈치를 위로 올릴때 스프링이 튕겨나갈수 있으므로 분실하지 않도록 주의하세요.
|
|
|

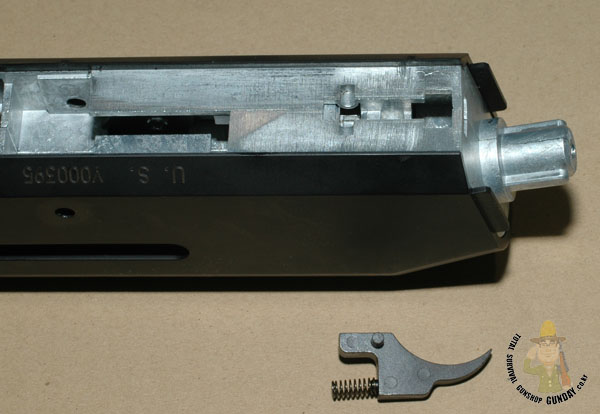

방아쇠를 분해합니다.. 방아쇠울에서부터 방아쇠까지의 분해는 중앙핀 한개를 풀어주시면 모두 간단히 분해가 되는 구조입니다.
|
|
|

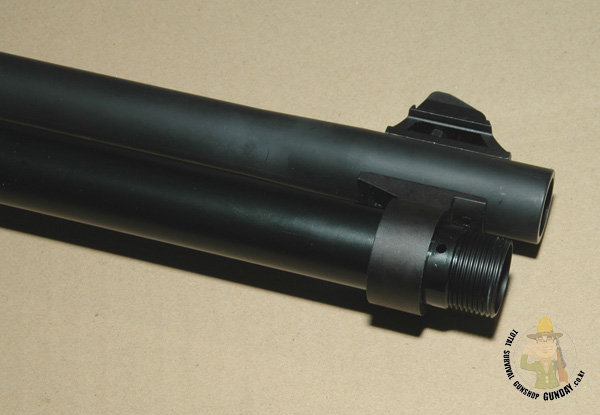

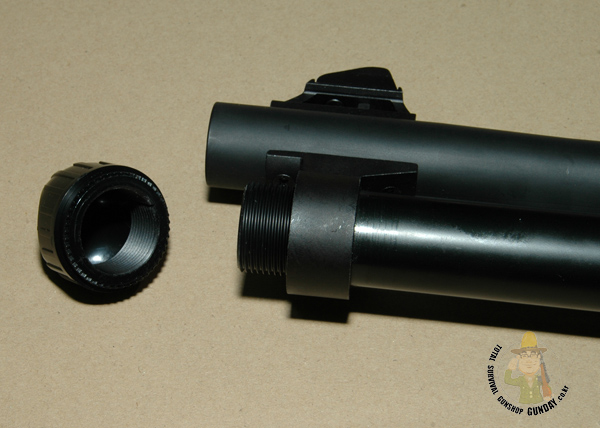

다음으로는 총구쪽의 분해로 먼저 매거진 튜브의 캡을 열어줍니다.
|
|
|
매거진 튜브의 분해는 튜브를 돌려주시면 분해가 됩니다.. 튜브의 끝에 나사식으로 조립이 되어있습니다. 현재 사진상의 튜브는 나사를 반쯤 분해한 사진입니다.
|
