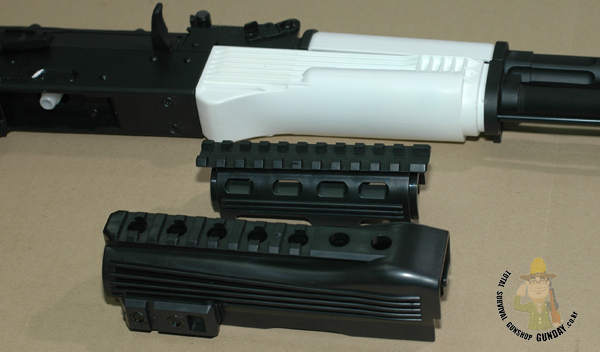

AK74에 레일핸드가드를 장착하는 요령을 새로이 설명해드리겠습니다..
|
.jpg)
|
|

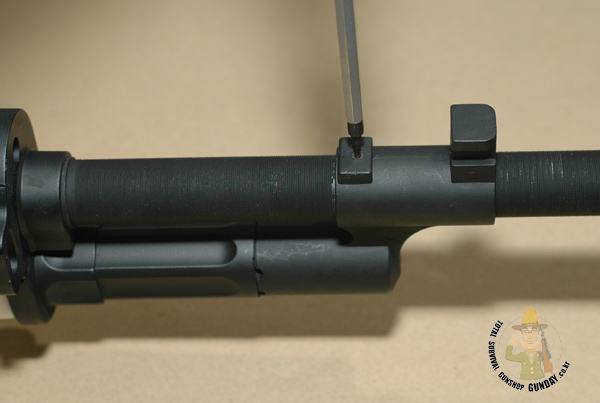

화살표의 육각렌찌볼트를 분해합니다.
|
.jpg)
|
|

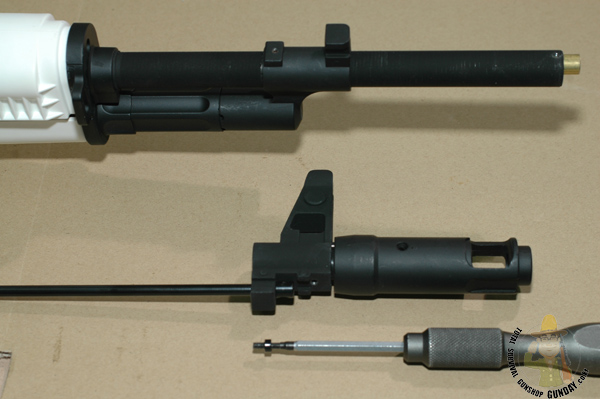

육각렌찌볼트를 분해하면 사진과같이 소음기와 가늠쇠부분이 앞으로 빠지면서 분해가 됩니다.
|
.jpg)
|

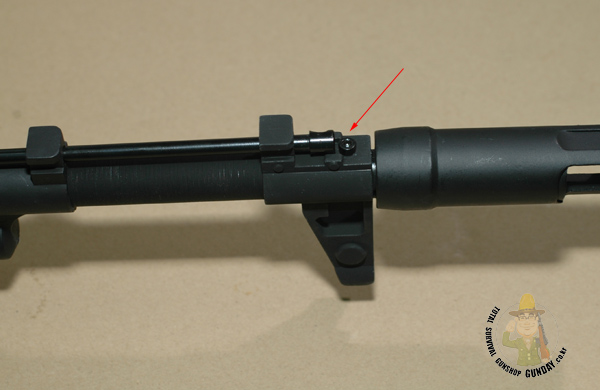

다음으로는 사진속의 육각렌찌볼트를 분해합니다.
|
.jpg)
|

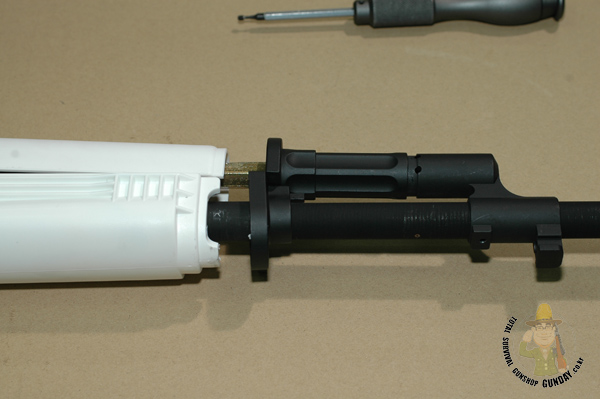

볼틀 풀고 나면 사진처럼 핸드가들 고정하는 부분이 앞으로 빠져나가면서 핸드가드는 분해가 됩니다.
조립은 이때까지의 순서를 역으로 조립을 하시면됩니다. 조립시 기존의 볼트가 연결된 자국이 있으므로 확인을 하시면서 조립을 하세요.
|
.jpg)
|

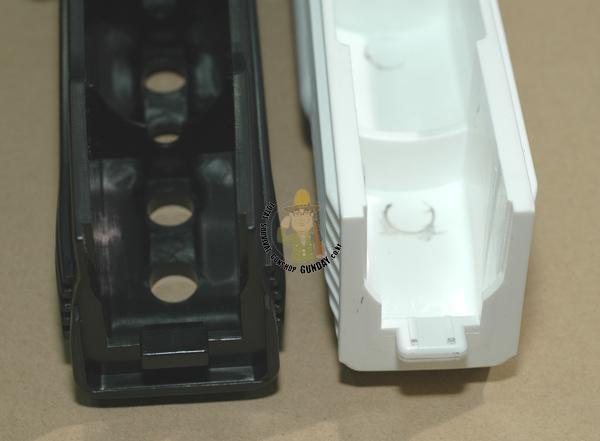

분해한 핸드가드와 레일핸드가드의 가장큰 차이점이 이부분입니다. 레일핸드가드의 외곽부분은 돌출되어있으므로 장착시 튼튼하게 고정이 될것 같습니다.
하지만 약간의 공차로 인해서 바로 장착은 되지 않으므로 가공부위를 설명해드리겠습니다.
|
.jpg)
|
.jpg)
|
|

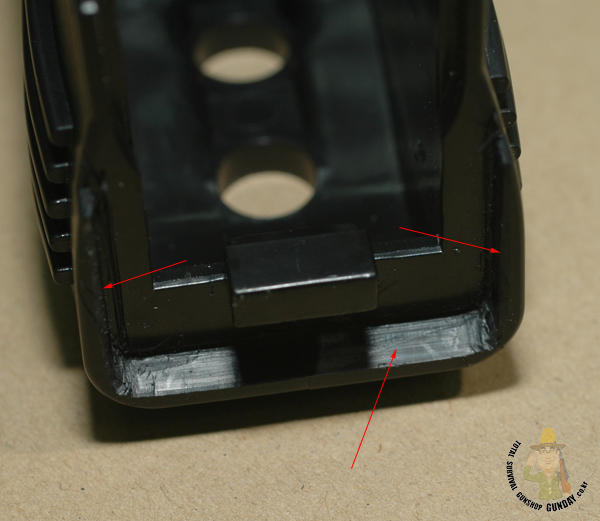

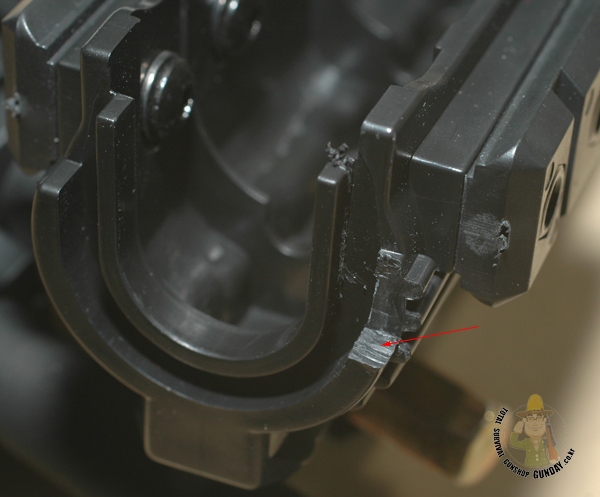

핸드가드의 화살표부분의 내부가 약간두터워서 장착이 되지 않으므로 칼로 1mm정도를 깍아내었습니다.
|
.jpg)
|

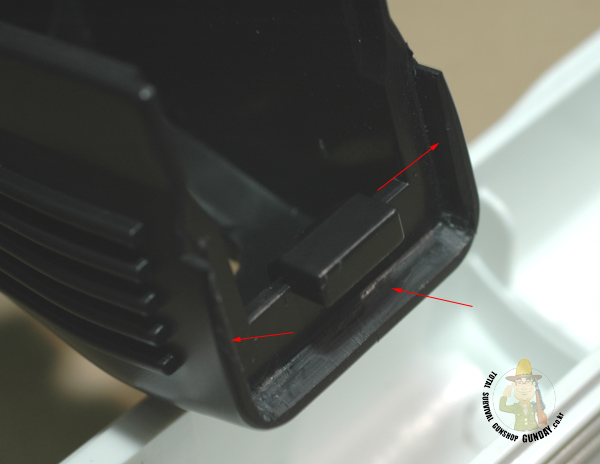

핸드가드의 앞부부은 멜빵고리의 간섭부분이 있으므로 멜빵고리를 빼내면 가공을 하지 않아도 됩니다.
멜빵고리와 간섭이 있는 부분만 가공을 했습니다.
|
.jpg)
|

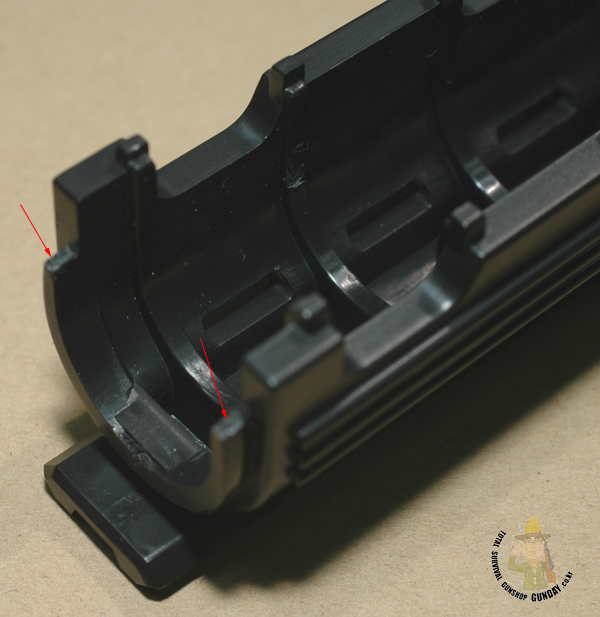

상부 핸드가드는 화살표 부분이 조금의 간섭이 있어서 살짝 다듬어 주었습니다..
|
.jpg)
|
|

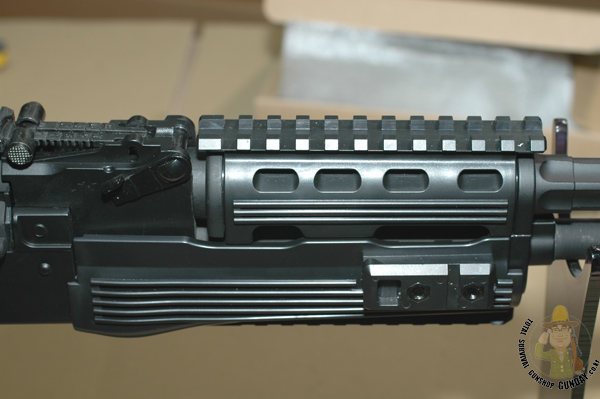

분해의 역순으로 조립을 한 사진입니다..
|
.jpg)
|
|

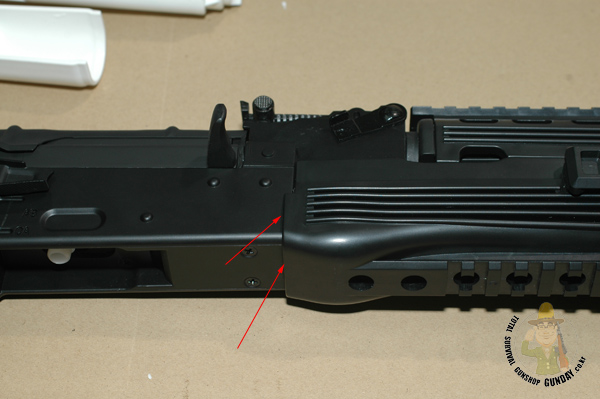

레일 핸드가드의 내부를 살짝 가공을 하여 조립을 하시면 사진상의 화살표 부분이 남아있으므로 깔끔하게 장착이 됩니다.
|
|
|

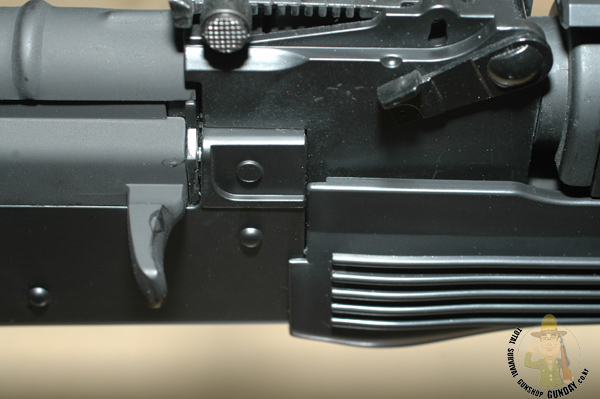

측면의 확대 사진입니다.
|
|
|

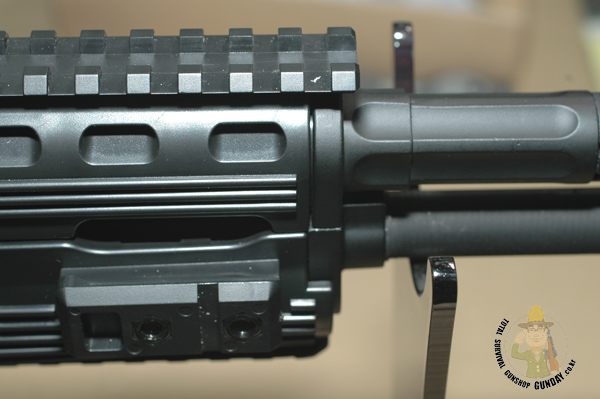

핸드가드의 앞쪽 확대사진입니다.
|
