1. 먼저 탄창을 제거합니다.

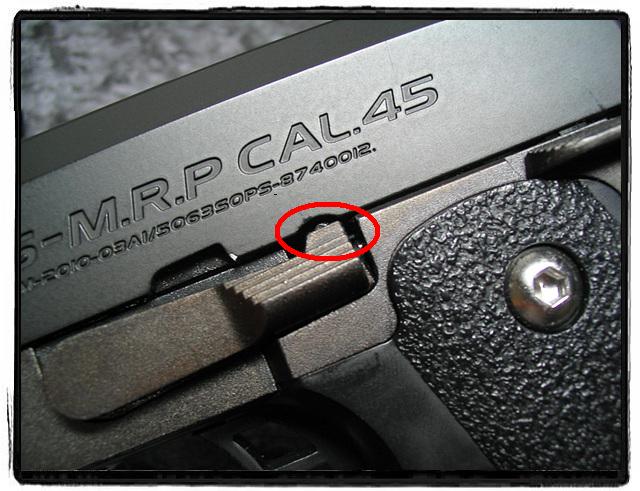

2. 슬라이드를 살짝 당겨서 빨간동그라미 안의 슬라이드 홈과
슬라이드멈치의 돌기가 일치하게 한 후
반대편에서 슬라이드 멈치를 밀어 슬라이드 멈치를 빼냅니다.
|
.jpg)
|

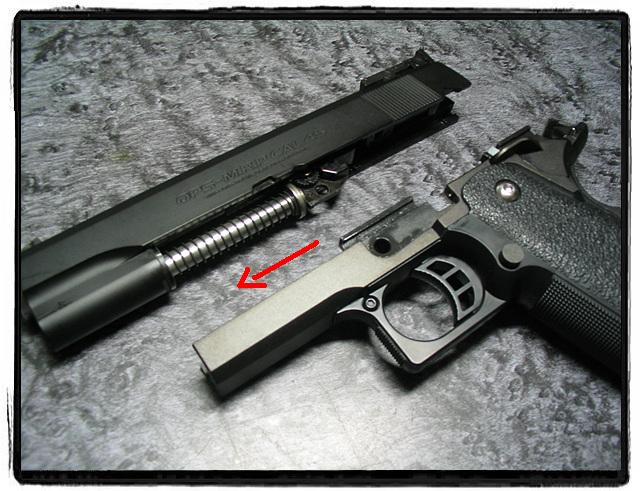

그런다음 슬라이드를 화살표 방향으로 잡아빼면
슬라이드가 앞으로 빠지게 됩니다.
지금 사진의 상태에서 홉업조절이 가능합니다.
|
.jpg)
|
이부분이 좀 어렵습니다.
우선 설명서하고는 다른, 제가 쓰는 방법입니다.

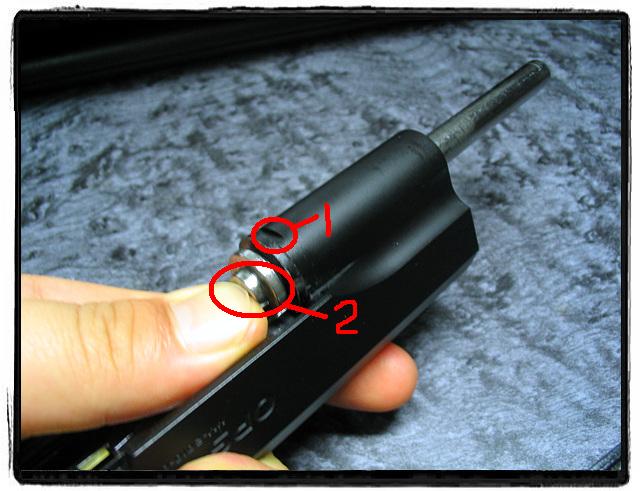

1. 리턴스프링가이드(이하,가이드)를 앞으로 밉니다.
2. 사진에서 잡은것과 같게 잡으신뒤
3. 1번 동그라미 안의 홈에 검지손가락을 끼우고
4. 2번 동그라이 안, 사진상 왼손 엄지손가락이 있는곳에
오른쪽 엄지손가락을 넣습니다.
5. 가이드 뭉치를 잘 빼냅니다.
이때 스프링의 탄성때문에 가이드만 달랑 튀어나갈수가 있습니다.
전 튀어나가는 바람에 모니터 상단에 흠집났습니다 ㅠㅠ
|
.jpg)
|

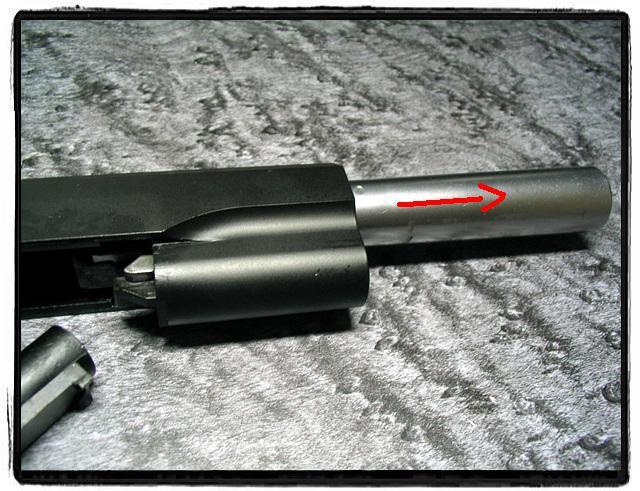

조심스럽게 다 빼낸뒤 아웃바렐뭉치를
앞으로 잡아뺍니다.
|
.jpg)
|

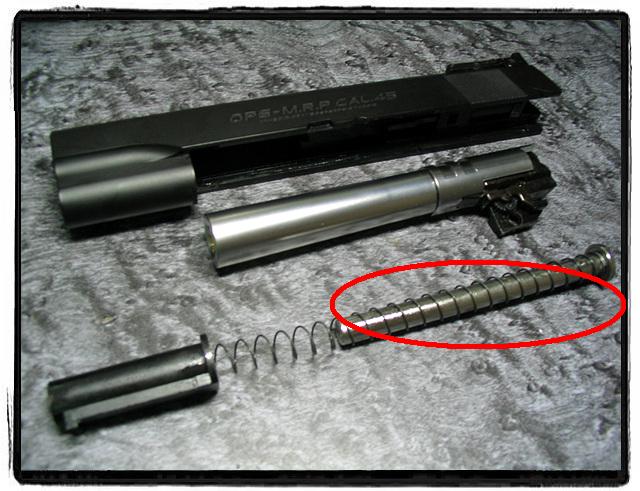

이상, 기본분해입니다.
사실 이정도까지 분해할일은 거의 없다고 봅니다.
정비한다고 해도 이정도까지 분해하는일은 드물거든요,,
그냥 간단히 건오일을 뿌릴때는 슬라이드만 분해하는정도로
충분합니다.
|
.jpg)
|
** 두서없이 작성해버렸네요^^
부족한 부분이나 더 편하고 좋은 방법이 있으면
댓글 달아주세요^^
좋은하루보내세요~
|
