중국에서 m4/g36용 전동드럼탄창이 들어왔습니다.
가격이 저렴해 바로 구입을 했습니다만 역시 중국제 답게
불안불안한곳이 많았습니다. 특히 배선이 가늘고 약해 잘 떨어집니다.
그래서 이 탄창을 제대로 사용하시려면 배선작업정도는 해주어야합니다

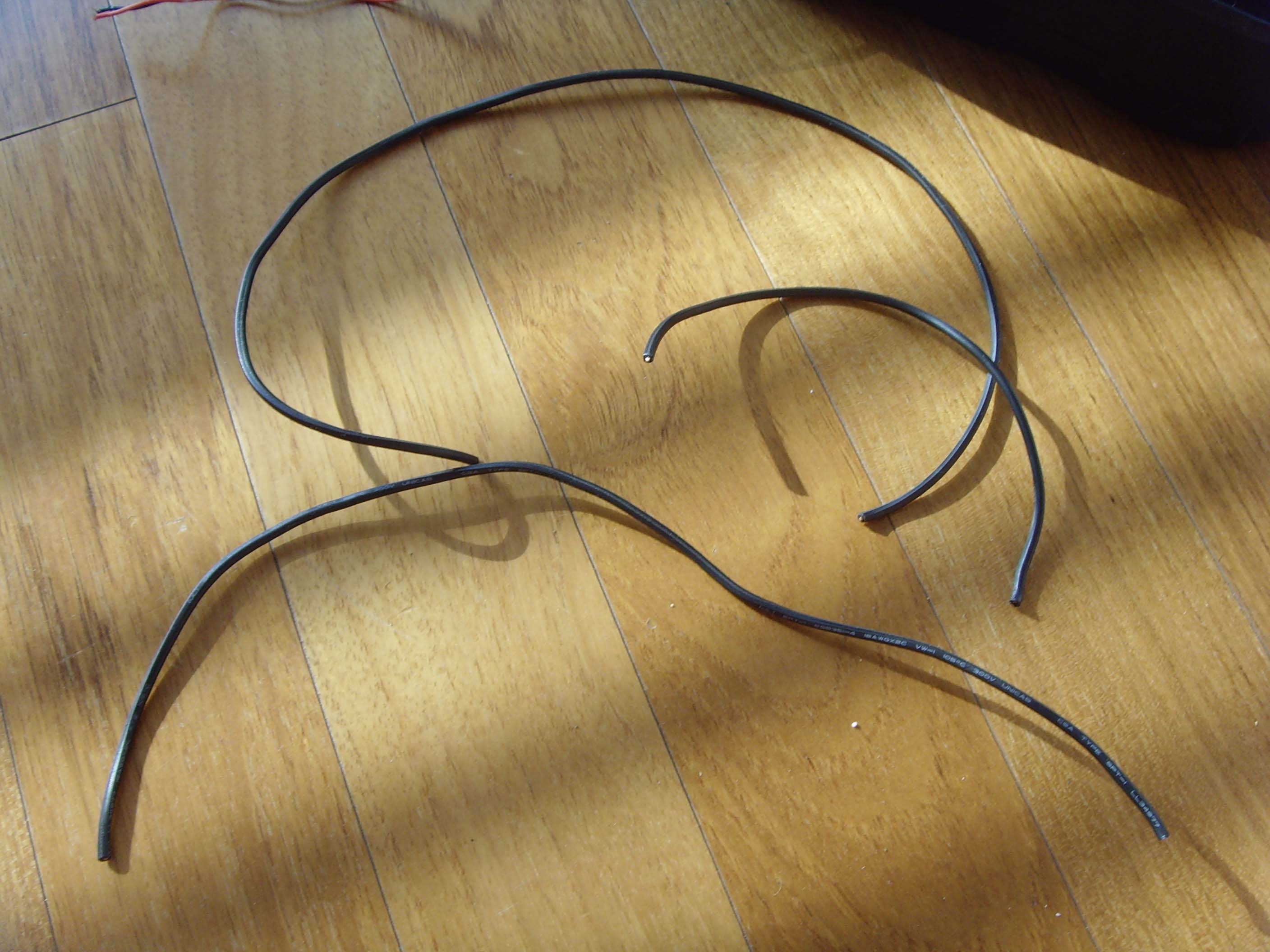

먼저 선을 대체할 다른 선을 준비해야 하겠지요. 전동건용 선도 가능합니다만 저는 팔아버린 프린터기의 아답터에 잇는 선으로 바꿨습니다.
|
.jpg)
|

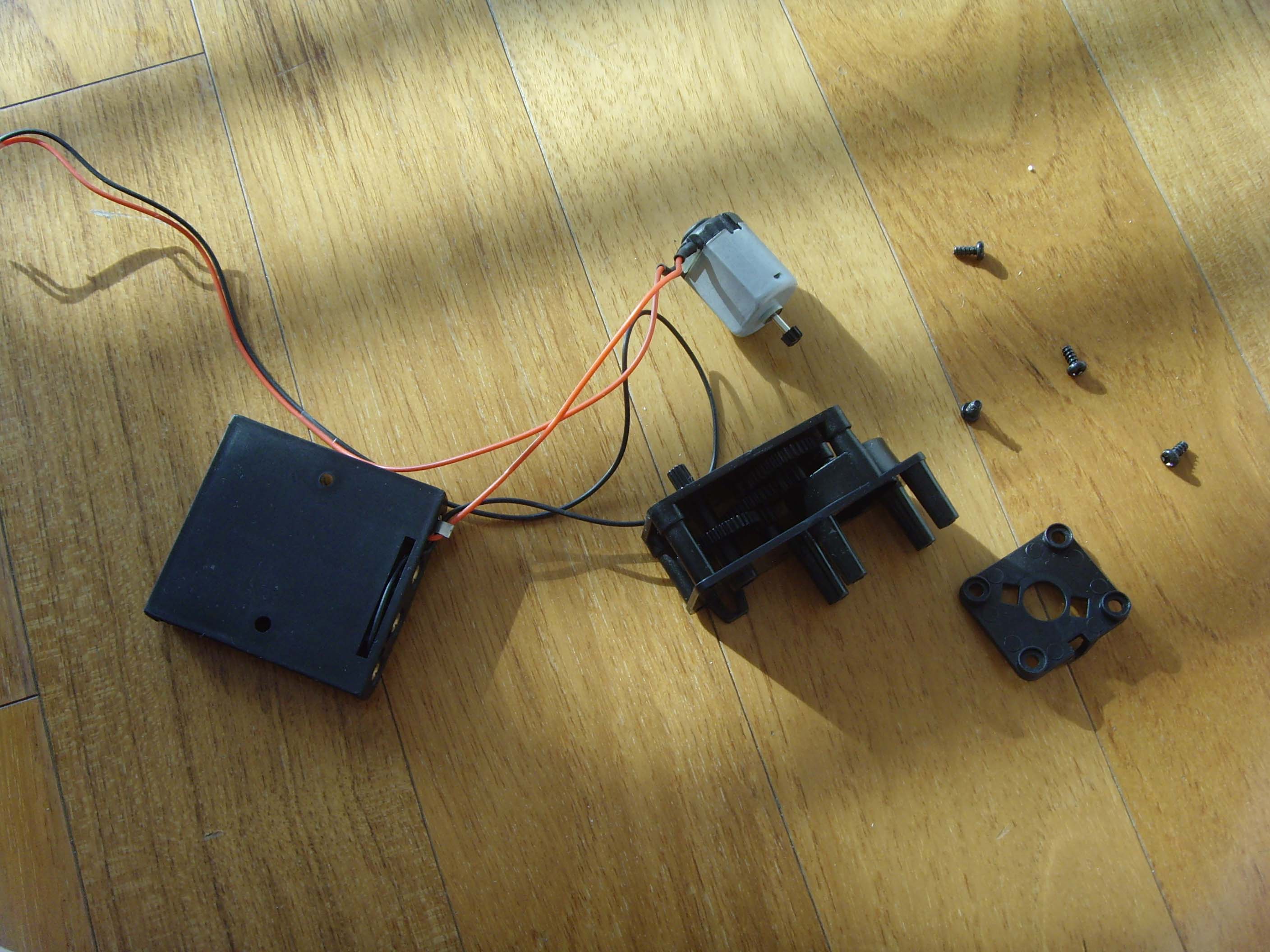

기어부에 잇는 모든 나사를 분리하시면 이런식으로 기어부와 모터가 나옵니다. 그리고 에어스위치를 연결하는곳 또한 덥개에서 나사를 돌려주어 빼어야 합니다.
그리고 이 배선들은 조심이 끊어줍니다.
|
.JPG)
|
|

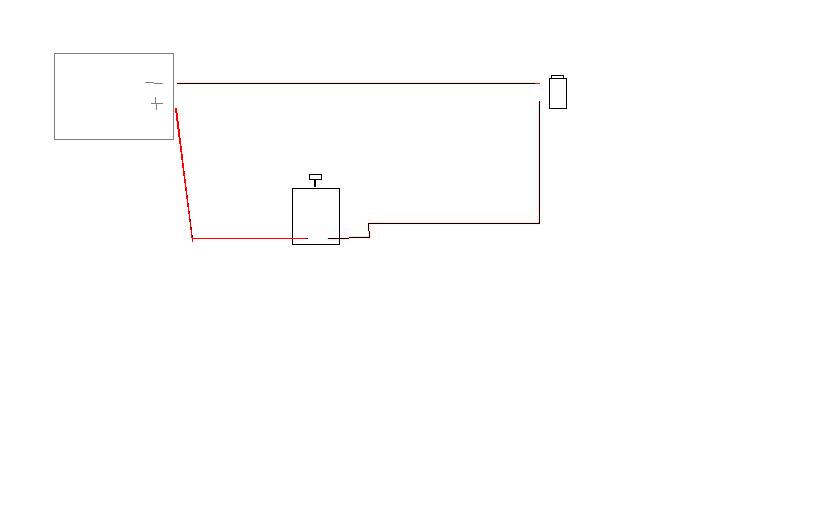

이렇게 작업을 할겁니다.
|
.jpg)
|
|
우선 모터부입니다. 좌측이 배터리와 연결되는 선이고(짧은선)우측이 스위치와 연결되는 선입니다(조금 긴선)
|
|
|

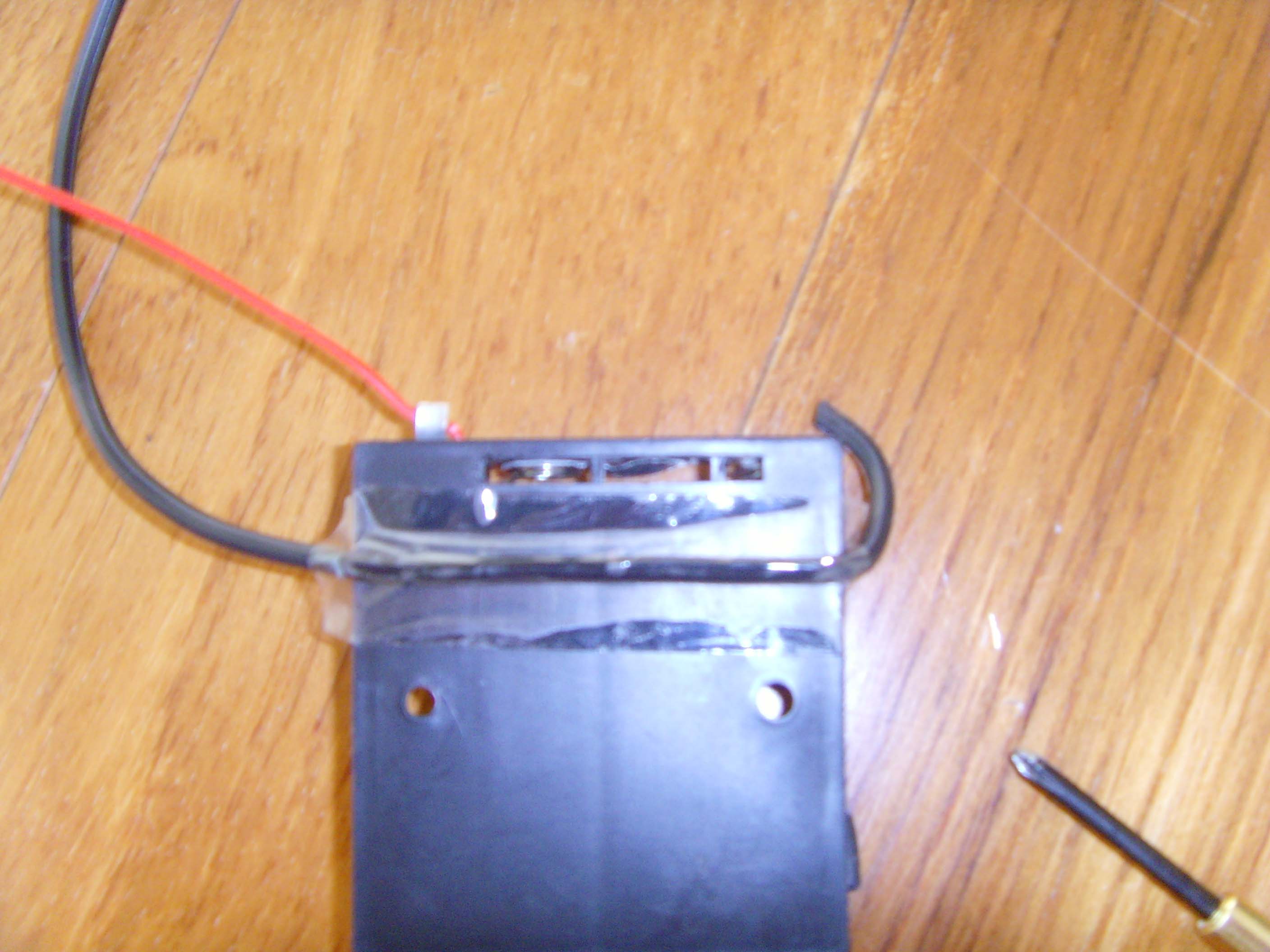

가장 긴선을 이렇게 뒷편에 테잎으로 붙여주시고. 끝에 피복을 벗겨냅니다. 그리고 건전지의 -부분과 닿는 스프링에 걸어줍니다. (전선이 들어갈 홈이 있습니다.)
|
|
|

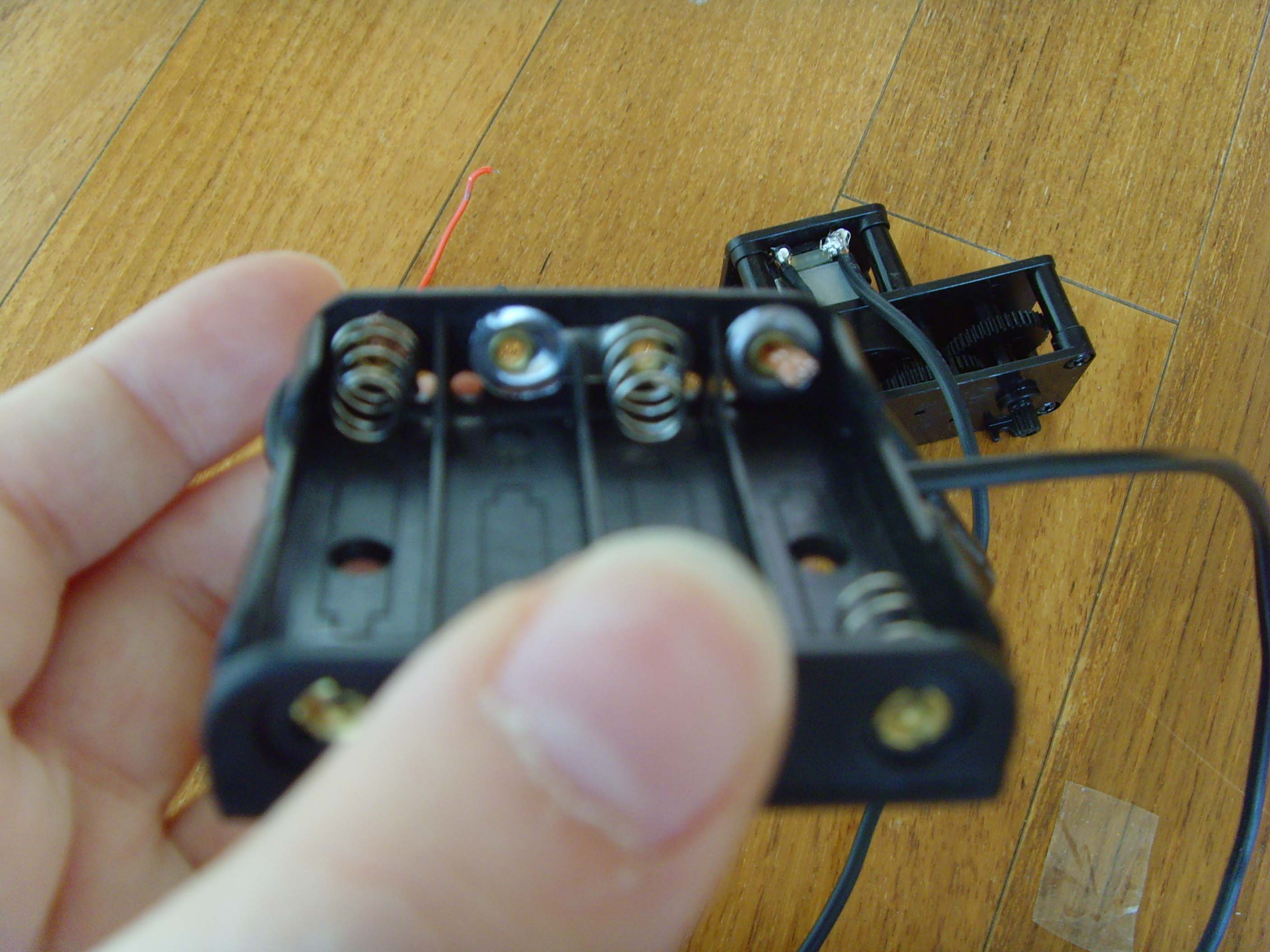

모터와 연결된 짧은선을 건전지의 + 부분에 넣어주고 빠지지 않도록 납땜질을 해줍니다.
|
|
|

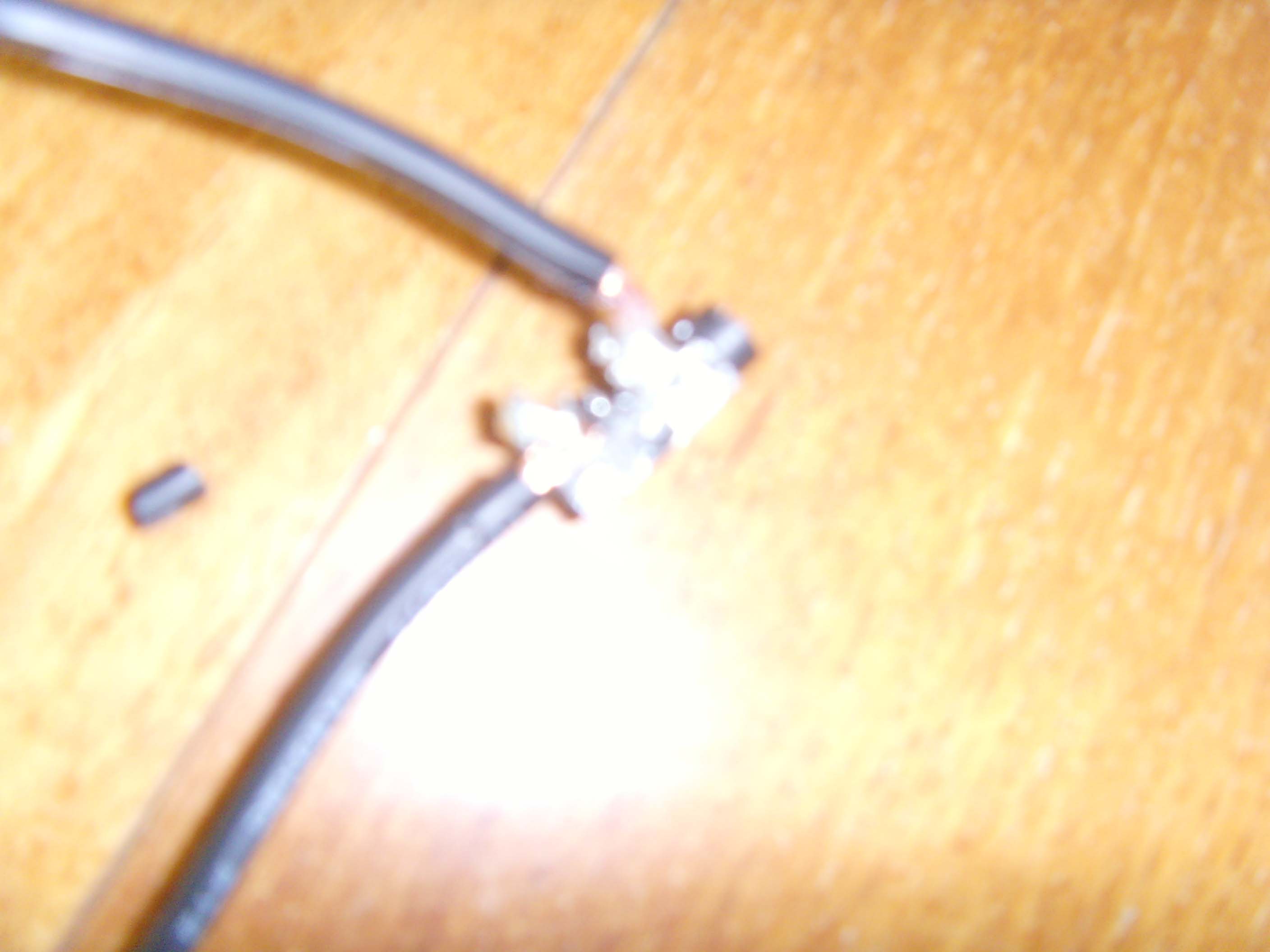

마지막으로 삽입부분이 가장 긴선, 다른부분이 조금 긴선이 되도록 납땜질을 해줍니다.
|
|
|

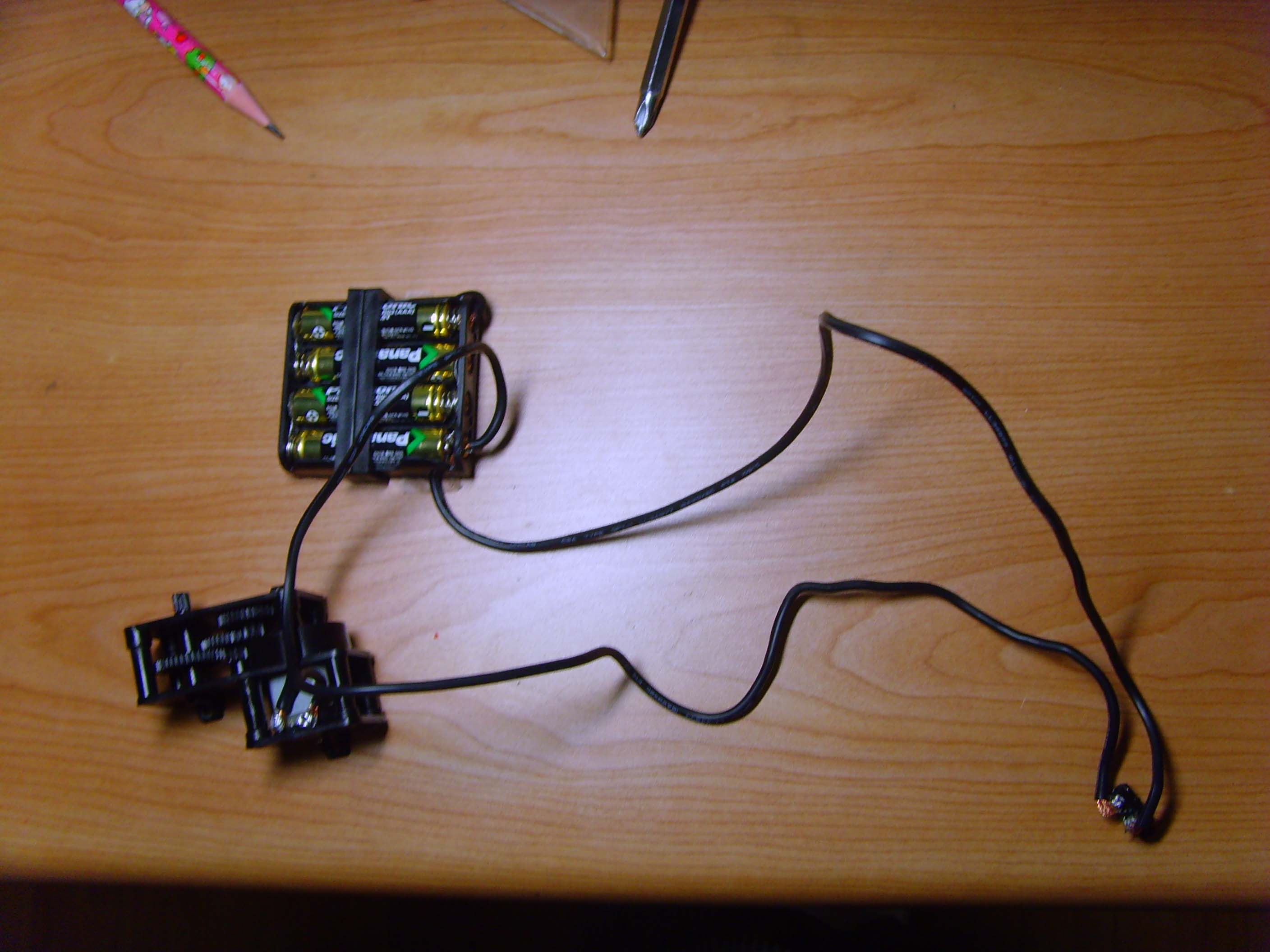

이렇게 되면 끝입니다. 다시 조립해주시면 됩니다.
|
