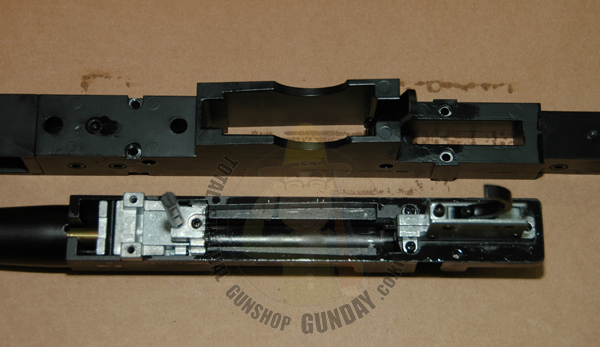

내부 모듈의 모습입니다.
|
|
|

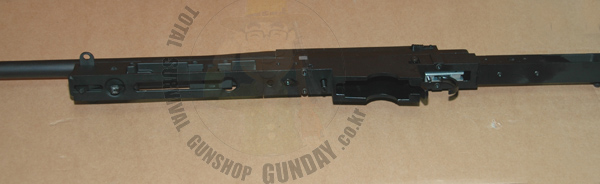

개머리판과 스톡한단부를 지지하는 바디부분을 분해한 모습입니다.
|
|
|

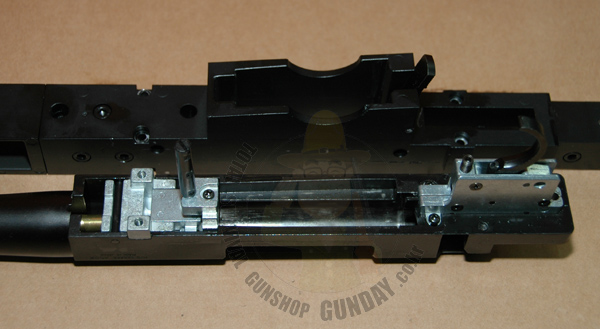

총열과 방아쇠뭉치쪽이 모습입니다.
|
|
|

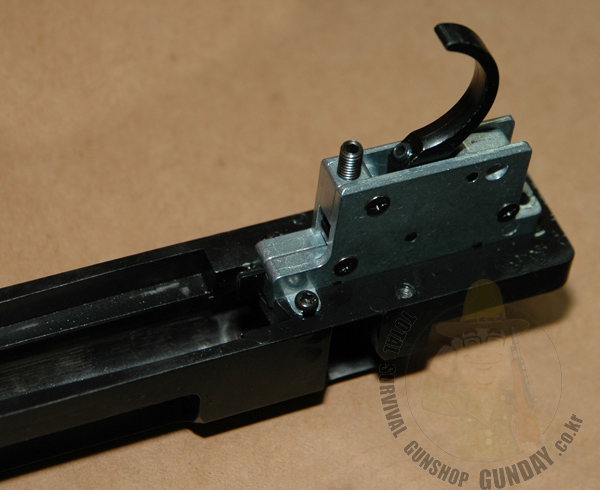

방아쇠 뭉치의 모습입니다.
|
|

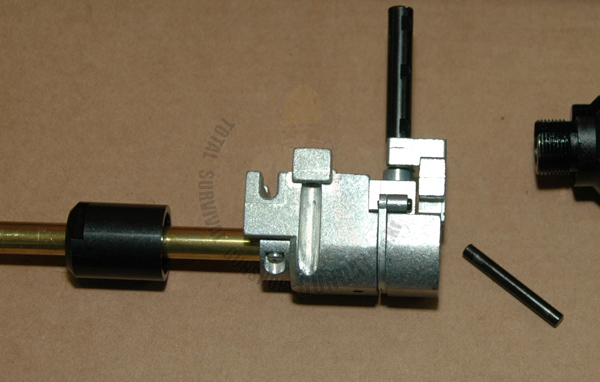

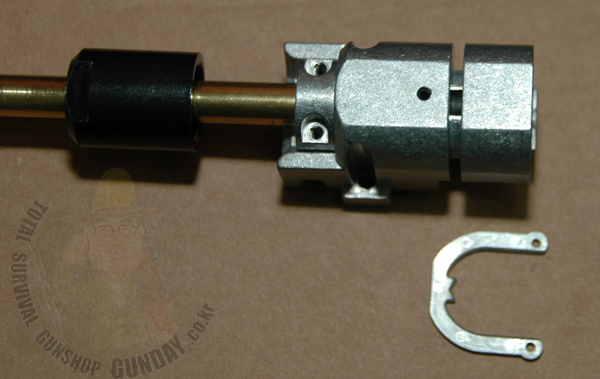

홉업 챔버 부분의 모습입니다..
윗쪽의 검은색 긴나사는 홉업조절 나사입니다.
|
|
|
사진의 U자형 철물이 홉업조절나사에 의해서 연동이 되면서 홉업돌기를 눌러주는 역활을 합니다.
|
|
|

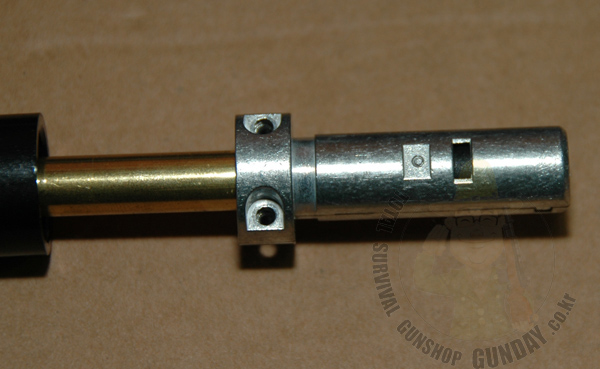

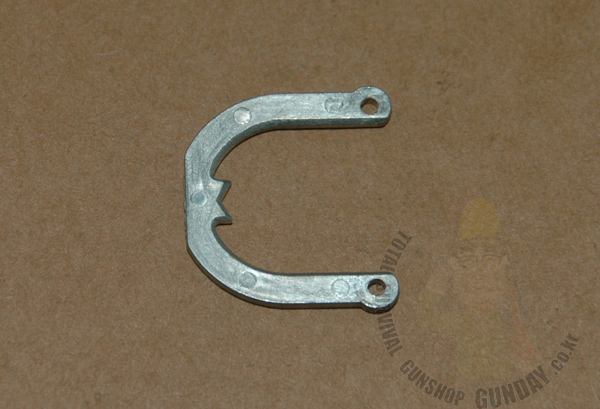

홉업돌기물을 눌러주는 부분의 모습입니다.
|
|
|
위의 중앙부분이 챔버의 홈에 넓게 눌러주는 구조로 이때까지의 다른제품에서 좁게 눌러주는 부분을 넓게 개량을 하였습니다.
|
|

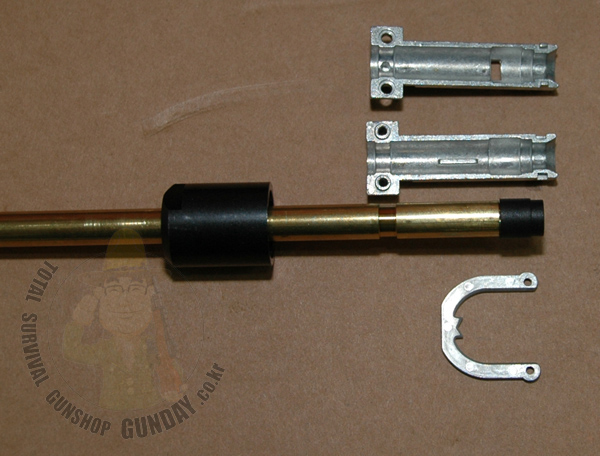

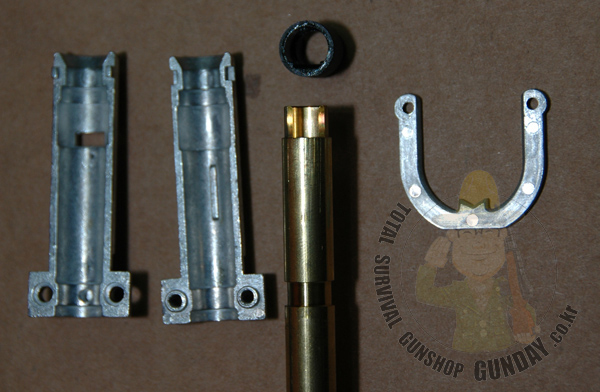

홉업 챔버 부분의 분해한 모습입니다.
|
|
|
바렐과 홉업고무까지 분리를 한모습으로 바렐입구의 넓게 트인부분이 마루이홉업과 동일하게 작동을 하도록 하는 구종입니다.
|
|

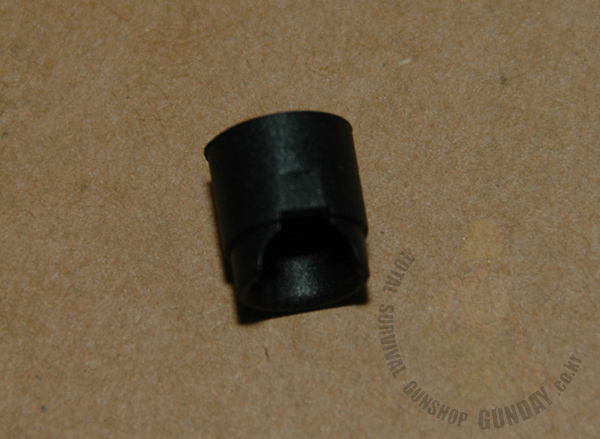

홉업고무입니다..
마루이 홉업고무와 완전히 호환되지는 않지만 구조적으로 작동으 거의 비슷하게 되어있습니다.
마루이 홉업고무와 호환이 된다면 부품수급면에서도 편리할텐데..조금 아쉽네요..
|
