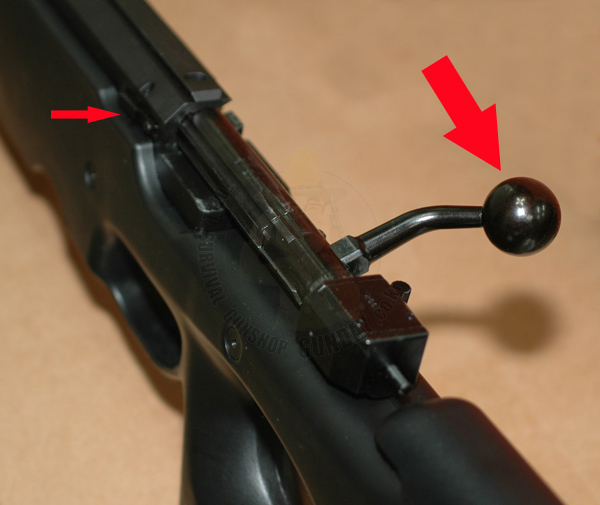

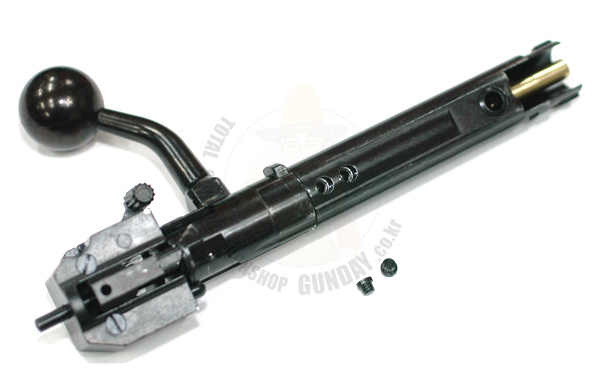

볼트부분의 분해는 작은 화살표 부분의 레버를 누른상태에서 장전레버를 뒤로 당기면 간단히 분해가 됩니다.
|
.jpg)
|

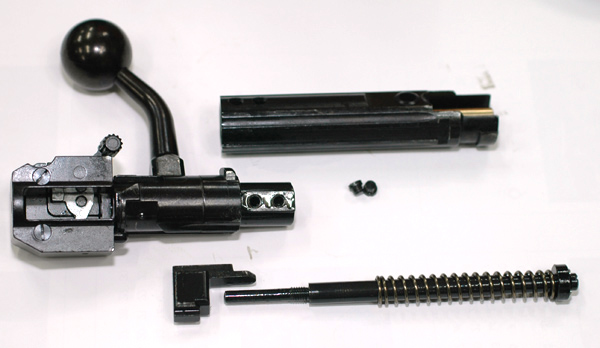

볼트부분의 분해된 모습입니다.
스프링과 내부부분을 위해서는 두개의 볼트를 풀어주시면 앞뒤로 분해가 됩니다.
|
|
|
메인 스플링부분을 분해하기 위해서는 사진의 육각렌찌를 풀어주시고 앞쪽에서 드라이브로 풀어주시면 스프링부분이 전체가 분해됩니다.
|
|
스프링 부분이 분해된 모습입니다.
|
|
노즐 부분의 모습입니다.

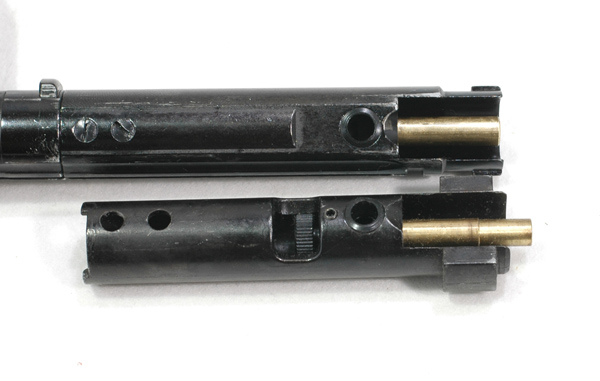

위는 L96신형의 모습이며 아래는 M40A1의 모습입니다.
홉업챔버부분이 마루이 식으로 개량이 되면서 노즐부분도 다른제품과 많이 바뀐 구조입니다.
|
|
정면에서 보았을때의 모습입니다.
일본의 파워규제로 이전의 제품과 노즐입구의 내부 지름이 많은 차이가 있습니다
|
|

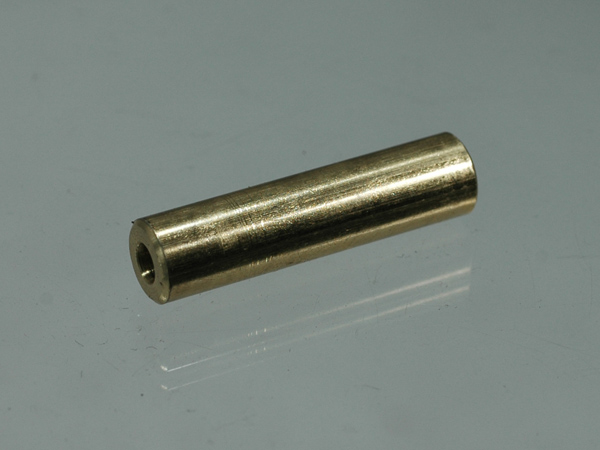

노즐부분만 분해를 한 모습입니다.
노말제품의 내부지름이 2.6mm로 아주 타이트하게 되어있으므로 m40a1의 지름크기인 4.6mm정도까지 확장을 해주면 좋겠지만 4mm정도로 확장을 해주시면 파워는 급상승합니다.
|
|
|

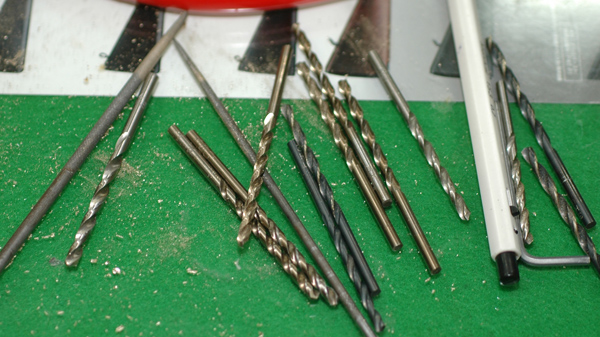

내경을 키우기 위해 드릴을 준비....
|
|

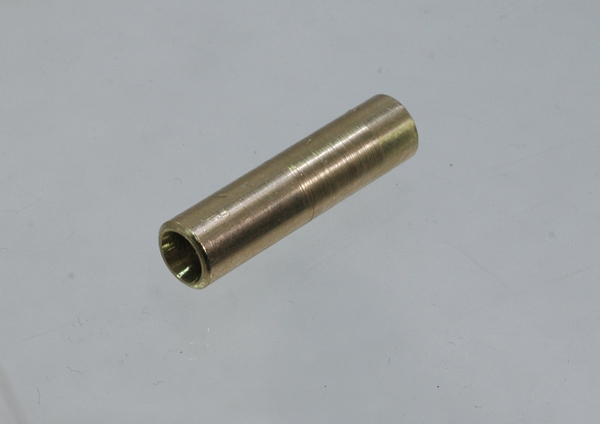

내경을 4mm정도로 키워놓은 모습입니다.
더크게 만들경우 노즐이 약해지므로 이정도에서 만족을 했습니다.
|
|

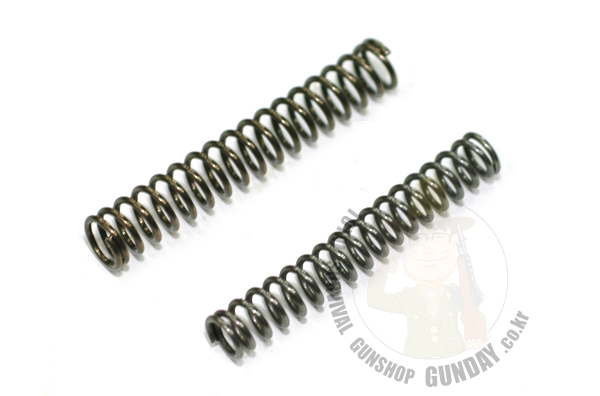

메인 스프링의 비교입니다.
위는 L96의 기본 사이즈이며 아래는 m40a1의 옵션 스프링입니다.
옵션스프링보다 더 큰 지름에 더 긴 스프링으로 장착되어있습니다.
노말 스프링의 가이드의 지름은 6.9mm이며 하우징의 지름은 9.9mm이므로 옵션스프링을 제작하실때에는 스프링의 내경이 6.9mm보다 크야하며 외경은 9.9mm보다 작아야 합니다.
참고로 전체 스프링의 길이는 58mm이미며 18칸으로 되어있습니다.
|
|
|
노말 스프링과 m40a1의 스프링만의 비교사진입니다.
|
|
바디 부분의 분해는 기존의 M40A1과는 완전히 다른 구조입니다.

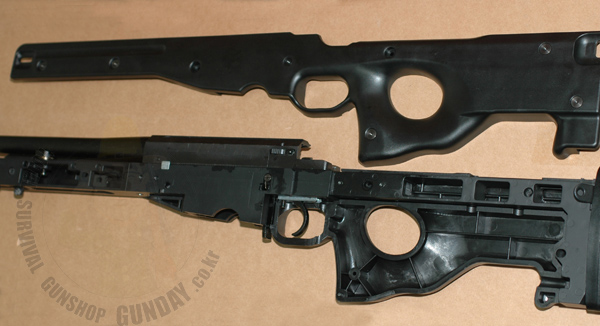

바디 부분의 옆면의 나사를 모두 풀어서 옆면을 먼저 분해를 합니다.
|
|
|

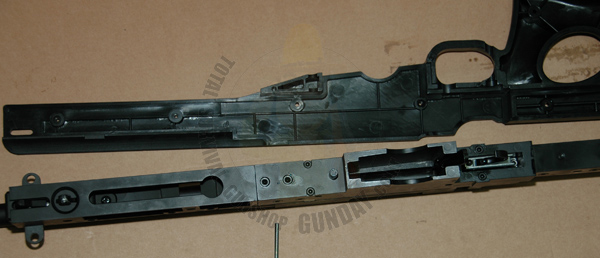

한쪽면을 분해해보면 내부에 별도의 구조로 내부 모듈이 자리잡고 있습니다.
|
|
|

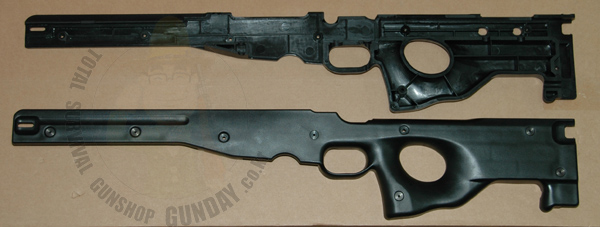

양쪽면의 바깥부분을 분해한 모습입니다.
|
|
내부모듈은 별도로 튼튼하게 결합이 되어있는 상태입니다.
