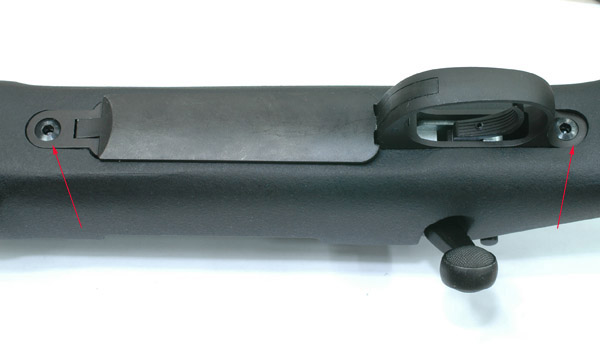

스톡을 분해하기 위해서는 화살표의 육각볼트를 풀어주시면 됩니다.
육각렌찌 규격은 H4.0입니다.
|
|
|
방아쇠울은 분리한 상태입니다.
|
|
|
스톡앞부분의 슬링고리는 총열과 연결되지 않은 구조입니다.
|
|
|

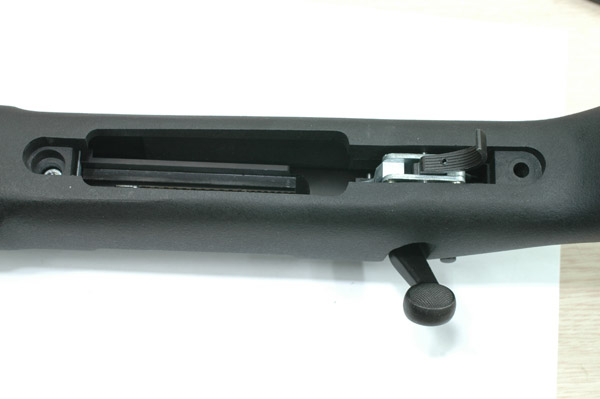

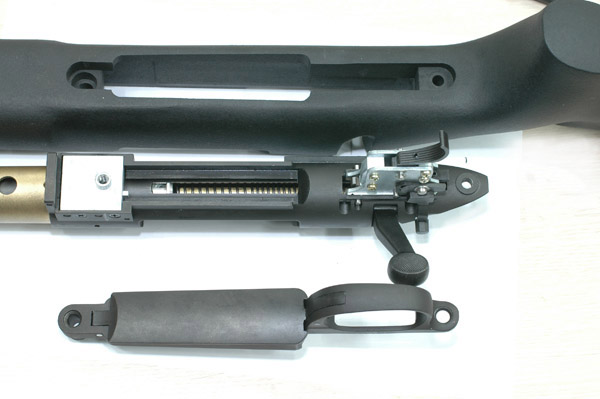

볼트두개를 풀어주면 이렇게 분리가 됩니다..
|
|

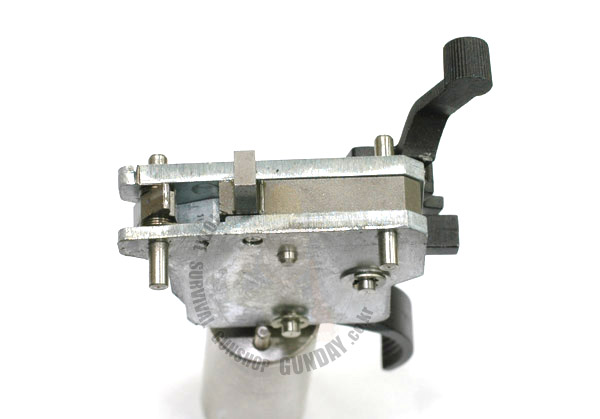

방아쇠뭉치의 모습입니다.
이전의 제품과 달리 실린더를 분해하는 레버가 없는 구조입니다.
실린더 분해를 위해서는 방아쇠뭉치를 통채로 분리를 한후 분리하시면 된답니다. 방아쇠뭉치를 분해할때에는 시어부분이 분리가 되지 않도록 조심스럽게 분해를 하시고 분해후에는 바로 핀을 꽂아놓는것이 좋습니다.
|
|
|

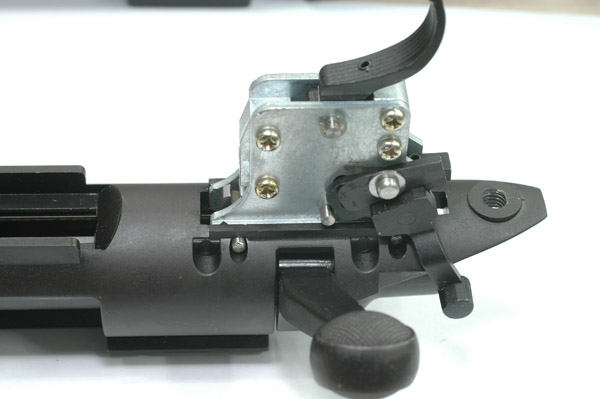

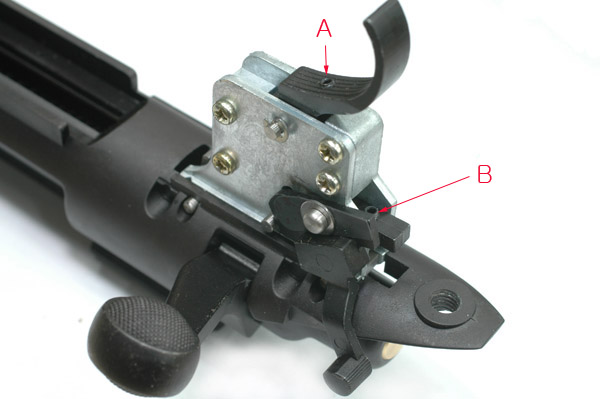

방아쇠 부분에서 A부분은 방아쇠의 최대 간격조절을 하며 B부분은 시어의 걸리는 량을 조절합니다.
|
|

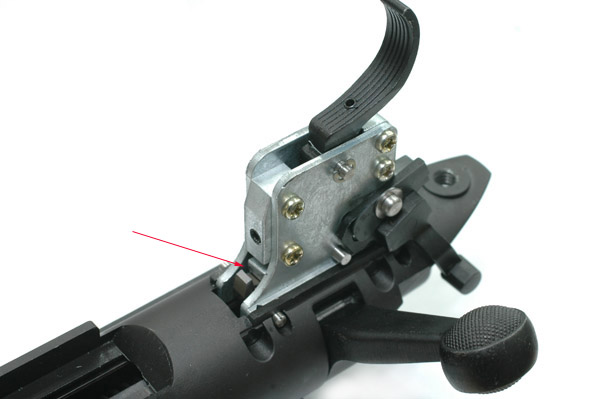

위에서 설명한 시어의 걸리는 부분입니다.
이부분이 작게 걸린상태이면 방아쇠를 살짝 당겨주어도 발사는 되지만 마모가 빨라지는 경우가 있으므로 스프링에 맞게 적절히 조절해서 사용하시면 방아쇠 압력을 최적으로 조절하실수 있습니다.
|
|
방아쇠 뭉치를 빼낸 모습입니다.. 시어부분의 스프링은 다시 조립하는데 까다로우므로 분리되지 않도록 핀을 걸어서 보관하도록 하세요.
|
|

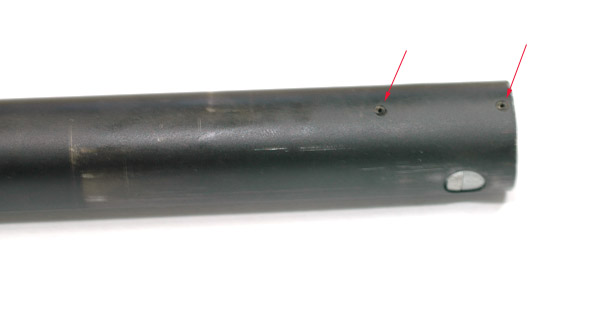

실린더의 분해를 위해서는 화살표의 무두나사2개와 반대쪽 나사두개를 풀어주시면 됩니다. 육갈렌찌의 규격은 0.89mm입니다.
육각렌찌를 풀어준다음에는 이전의 상품리뷰를 참조하셔서 분해를 하도록 하세요...
주의사황은 사진에 나오는 반대쪽의 비비탄이 급탄되는 부분의 찌거러짐을 절대 변경하지 않도록 하세요..
한번 펴면 다시 원래되로 만들어줘야 하지만 원래의 모습을 유지하는 힘은 많이 사라진답니다
|
|

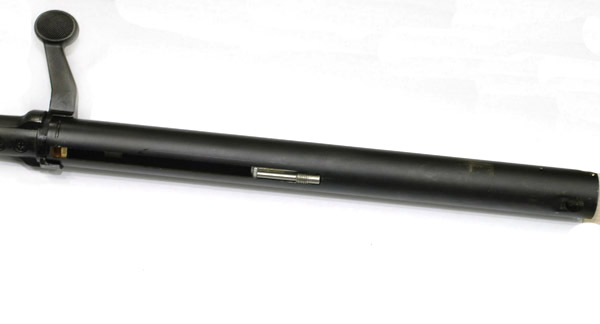

실린더 내부의 헤드를 분해할때에는 사진처럼 피스톤을 후퇴시킨 상태에서 작업을 하셔야 합니다.
실린더 헤드를 옆으로 눕히면서 헤드의 꼭지부분이 비비탄이 들어가는 구멍으로 나오도록 해주시면 됩니다.
조립시에도 이방법으로 조립을 하도록 하세요.. 자세한 설명은 이전의 리뷰를 참조하세요.
|
|

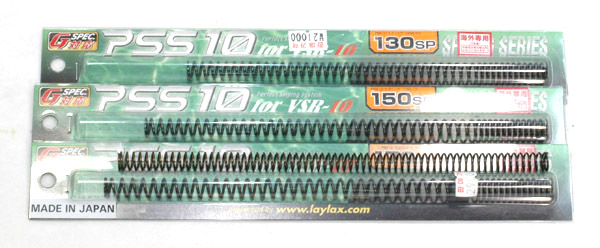

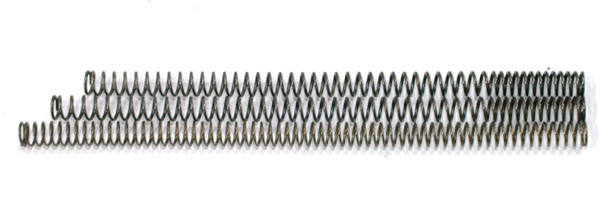

스프링의 비교입니다.
위로부터 11mm규격의 130SP, 150SP, M24순정, 170SP입니다.
130SP와 150SP는 노말보다 길이가 짧으며 170SP의 경우는 스프링가이드의 지름보다 내경이 좁으므로 가이드에 조립이 되지 않습니다.
|
|

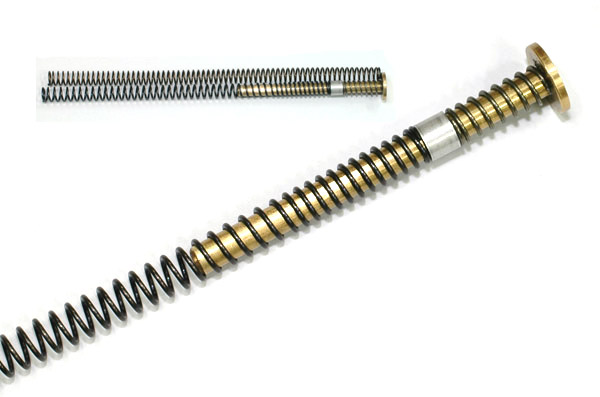

130SP의 경우 스프링 가이드에 와셔역활을 하는 링을 넣은후 다시 스프링을 잘라서 노말스프링보다 조금더 길게 작업을 해서 넣었습니다.
150SP의 경우는 링을 9mm정도 보완을 해서 장착을 했는데.. 장전시 마지막에 강한힘으로 당겨주어야 장전이 되네요.. 전용의 스프링이 필요한듯합니다..
|
.jpg)
|
위의스프링은 150SP의 사용후 길이.. 중간에는 사용하지 않은 150SP스프링이며 아래스프링은 노말상태의 스프링길이입니다.
150SP의 경우는 보완없이 사용을 하게되면 어느정도 사용이 가능하겠지만 사진처럼 길이가 많이 줄어들면서 장전레버가 밑으로 내려지지 않으므로 길이 보완이 필요할듯합니다.
이때에도 130SP사용시처럼 링을 하나정도 넣어주면 된답니다.
장전레버를 내지리 않고 사격을 한다면 보완은 필요없지만....
추가적으로 VSR10용 스프링을 사용하므로 스프링의 길이차이로 인해서 규정된 파워보다 적게 나오므로 원하는 파워보다 높게 세팅을 하셔야 합니다.
|
|
|

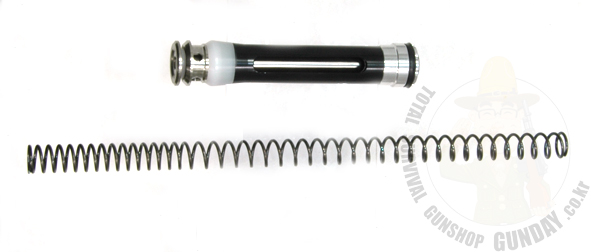

다음으로는 PDI "CAW M24용 피스톤가이드셋"과 13mm스프링인 "PSS2 M150 Spring"를 테스트해보겠습니다.
|
|

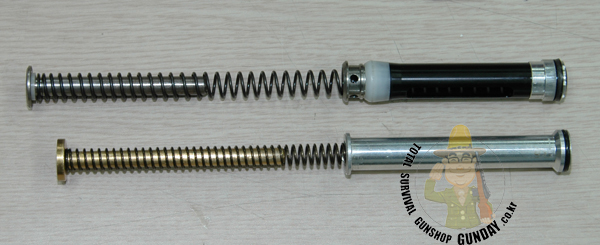

위의 제품은 옵션제품이며 아래는 순정제품입니다.
길이도 적당하며 PDI에서 피스톤과 가이드를 만들때 13mm용으로 제작하여 장착에도 아무 문제가 없으며 VSR의 노말 규격을 사용할때에는 파워가 많이 차이가 나지만 13mm용으로 사용을 하면 파워는 비슷하게 나오며 사용에도 전혀 문제가 없은듯합니다.
튜닝시에는 피스톤과 가이드 세트를 PDI제품으로 사용하시면 된답니다.
