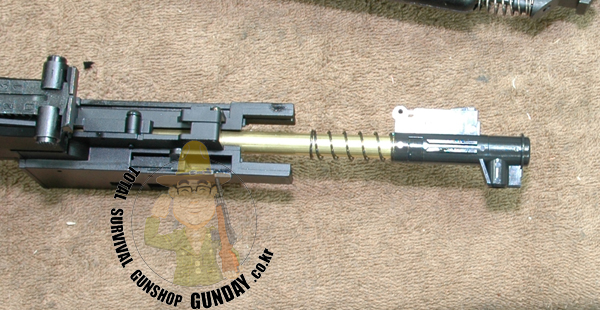

홉업챔버의 모습입니다. 이전의 마루이 AK47과는 다른 구조입니다.
챔버와 탄창의 결합부분이 짧게 되어있어서 사용중 탄창을 빼도 탄이 흘러내리지 않는답니다.
|
|
다음은 기어박스를 몸통에서 분리하기 위한 작업입니다.

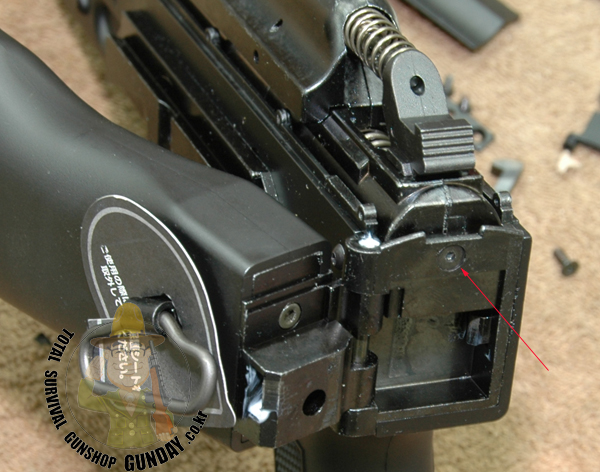

첫번째로 개머리판을 연결하는 곳의 화살표 부분의 나사를 풀어줍니다.
|
|
|

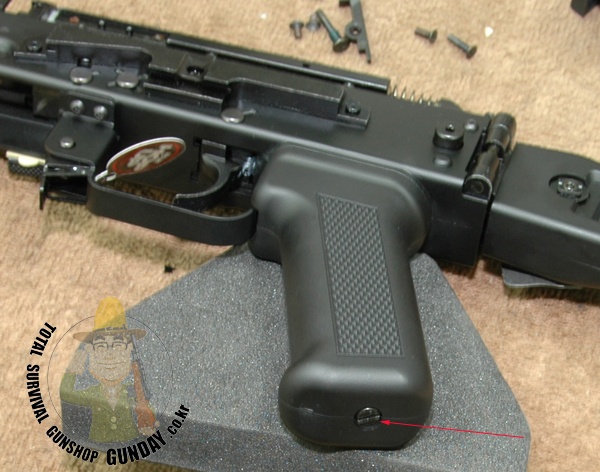

모터부분도 분해를 해야하므로 화살표의 나사를 풀고 모터그립을 밑으로 당겨서 분해를 합니다.
|
|

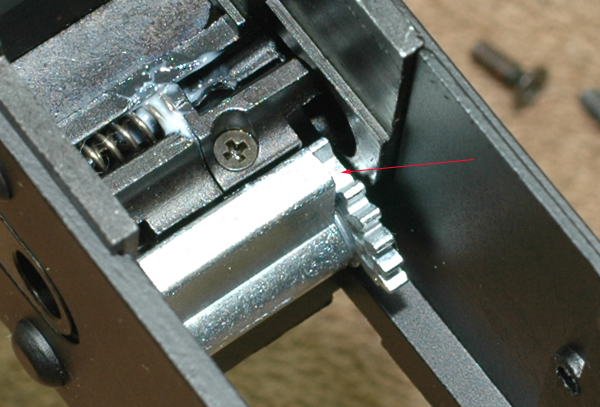

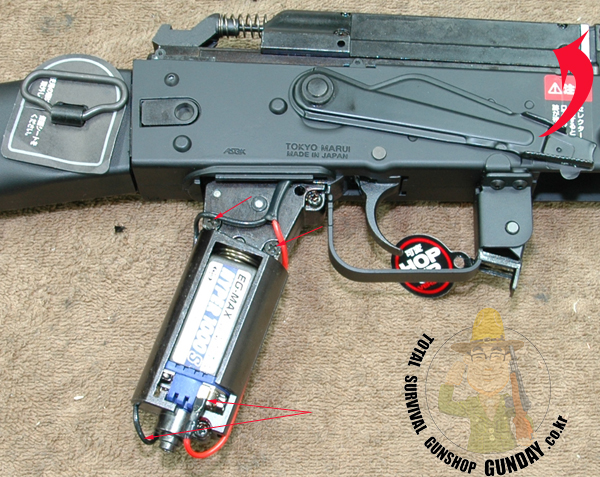

모터와 연결된 전선은 핀으로 꽂혀있으므로 당겨서 분리를 하고 모터를 고정하고있는 나사 두개를 풀어서 모터를 분리합니다.
이때 안전레버는 안전의 위치로 위로올려주세요...
셀렉터를 안전으로 하지 않으면 셀렉터판의 끝부분이 속으로 밀여들어가서 고정이 된답니다.(이부분은 조금뒤에 구조를 보면서 다시 알려드리겠습니다.)
|
|

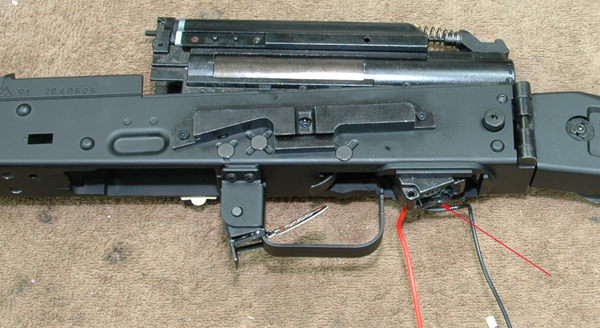

이제는 기어박스전체를 위로 조심스럽게 들어올려주시면 분해가 됩니다. 어느정도 올라오는 상태에서 약간의 부하가 걸리는데.. 이때 속을 확인해보세요.. 화살표의 전선이 따라 올라가면서 돌기부분에 걸리므로 전선을 약간 옮겨서 기어박스가 위로 올라오도록 해주시면 된답니다.
조립시에도 그냥 밀어넣지 말고 약간 밀어넣은 다음 전선을 원래처럼 돌기 밑으로 넣어주셔야 합니다.
|
|
|

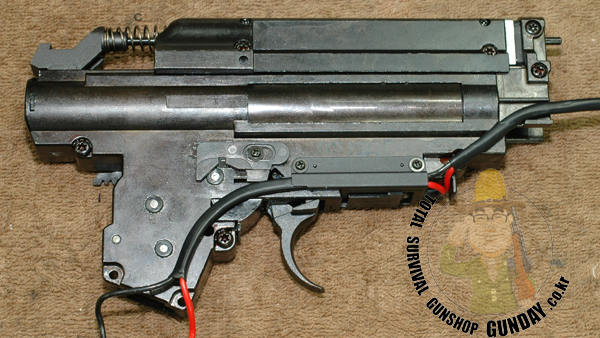

기어박스를 꺼낸 모습니다..
|
|

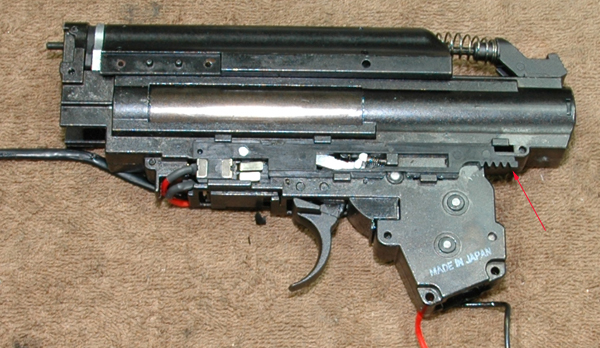

기어박스의 반대쪽 모습니다..
분해와 조립시 주의하셔야 하는 부분은 화살표의 셀렉터 부분입니다.
|
|
마루이 AK47의 경우는 셀렉터 부분이 기어박스에 붙어있지만 74MN의 경우는 바디부분에 있습니다.
셀렉터를 안전으로 했을때의 모습이며 화살표 부분의 넓은 부분이 셀렉터 끝부분으로 연발, 단발로 옮기면 속으로 걸려들어가는 형태입니다.
|
.jpg)
|
셀렉터와 셀렉터판의 모습니다.
조립시에도 꼭 셀렉터는 안전위치로 하고 위의 사진처럼 셀렉터판은 총구방향으로 끝까지 밀어놓은 상태로 조립을 하시면 사진처럼 넓은 부분끼리 조립이 되며 이렇게 되어야 정상적으로 셀렉터가 작동을 한답니다.
|
