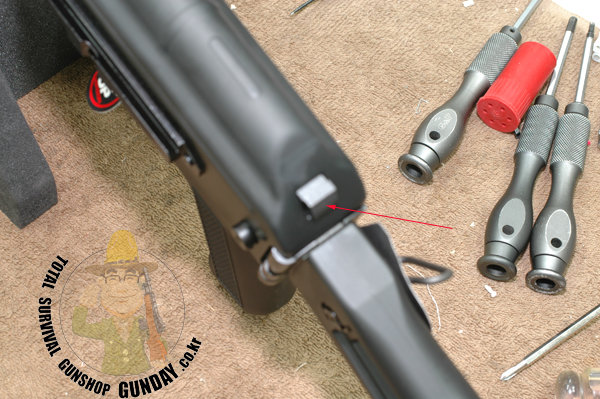

분해의 첫전째는 화살표의 레버를 눌러 상부커버를 들어올려서 분해를 합니다.
|
|
|

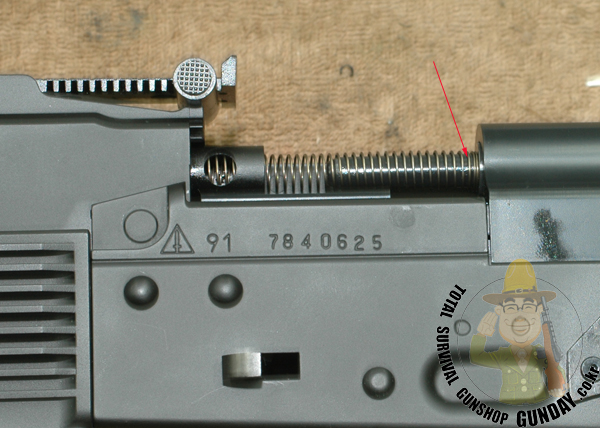

다음으로는 장전레버의 분해인데.. 장전레버를 앞으로 밀어주는 스프링과 가이드(화살표부분)를 앞으로살짝 밀면서 스프링과 가이드를 분해하고 장전레버는 뒤로 당겨서 분해위치에서 위로 들어올려서 분해를 합니다.
|
.jpg)
|
기어박스커의 분해는 특수나사로 삼각형의 전용드라이버(사진속의 둥근부분)로 분해가 가능하지만 홈의 크기에 맞는 작은 일자드라이브로도 분해가 가능합니다.
사진의 화살표와 반대의 나사 2개를 풀어주시고 커버를 뒤에서 살짝 들어주면서 앞부분의 돌기부분에 걸릴때 앞으로 밀어주면 쉽게 분리가 됩니다.
|
|
|

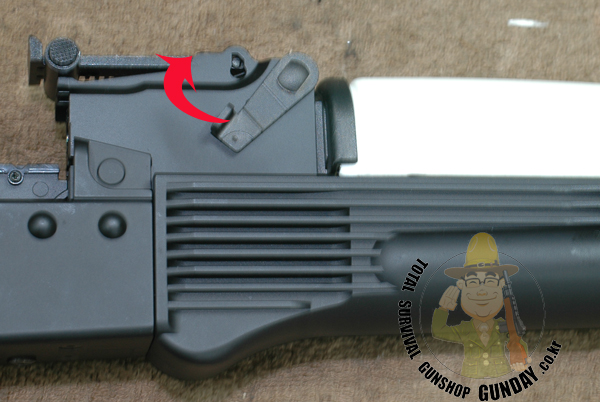

핸드가드의 윗부분을 분해할때에는 사진의 레버럴 위로 올려주기만 하면 쉽게 분리가 됩니다.
|
|
|

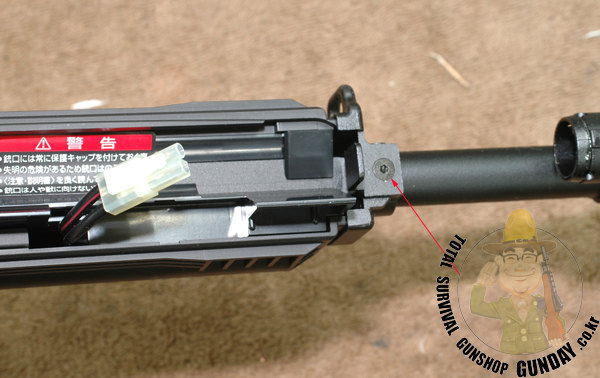

핸드가드의 아래부분의 분해는 사진의 볼트를 풀어주고 난뒤 고정부분을 앞으로 약간 밀어주면 핸드가드는 쉽게 분해가 됩니다.
|
|
|

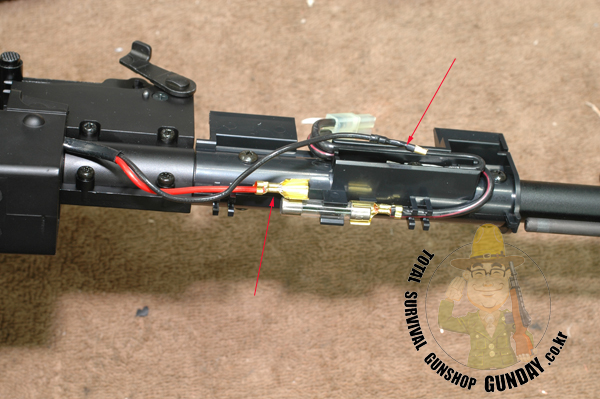

핸드가를 분해한다음에는 다음분해를 위해서 화살표의 선을 분리해놓습니다.
|
|

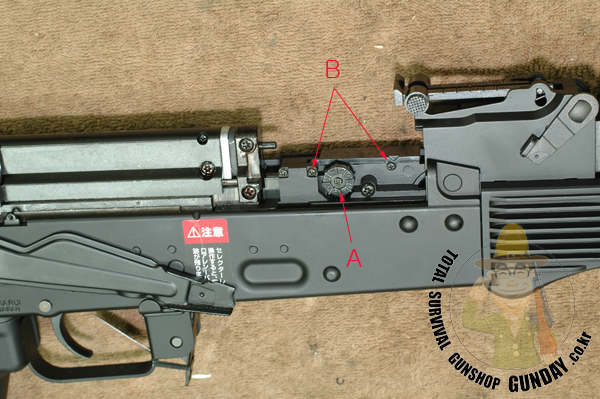

바디 부분과 총열부분의 분해를 위해서는 A의 홉업조절부품을 분해하고 B부분의 나사를 풀어 프라스틱 덮개를 분해합니다.
|
|
다음으로는 장전레버의 작동과 연결되어있는 "바"를 분해합니다.

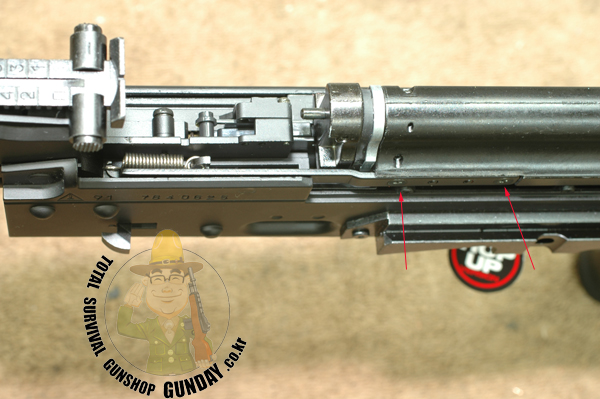

화살표의 나사두개를 풀고 옆으로 살짝 이탈시킨후 위로 올려서 분리합니다.
|
|
이젠 몸통부분과 총열부분의 분해를 위한 준비는 모두 끝났으며 직접적으로 고정되어있는 나사를 풀어주고 앞뒤로 분리를 하면 된답니다.

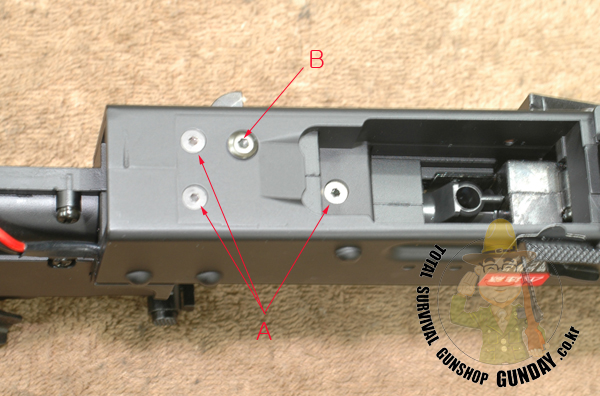

A부분의 나사는 몸통을 고정하는 사사이며 B부분의 나사는 개머리판을 옆으로 접었을때 고정되는 고리부분입니다. B부분의 조립시에는 고리를 넣고 홈의 위치만 맞춘다음 나사를 고정하면 되므로 간단히 조립가능한 부분입니다.
|
|

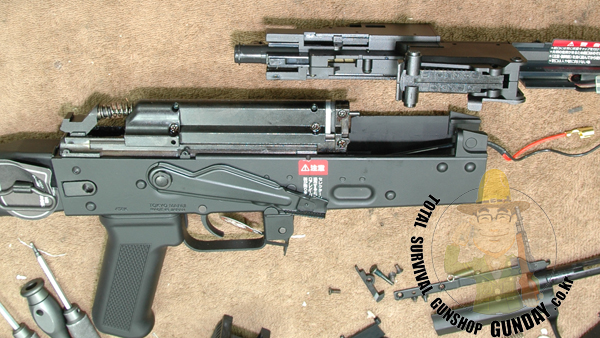

바디 부분과 총열부분의 분해된 모습입니다.
분해서 전선이 통과하는 홈이 있으므로 미리 확인을 해놓으시면 조립시 편리합니다. 특히 분리된이후에 몸통쪽의 전선이 나오는 부분도 꼭 기억해놓으세요..
|
