햄머부분을 교환하기 위해서는 방아쇠부분등 전체를 분해하지 않고 모듈만 분해를 하시면 된답니다..
햄머부분을 분해하기 위해서는 첫번째로 화살표의 핀을 빼줍니다.
|
|
|

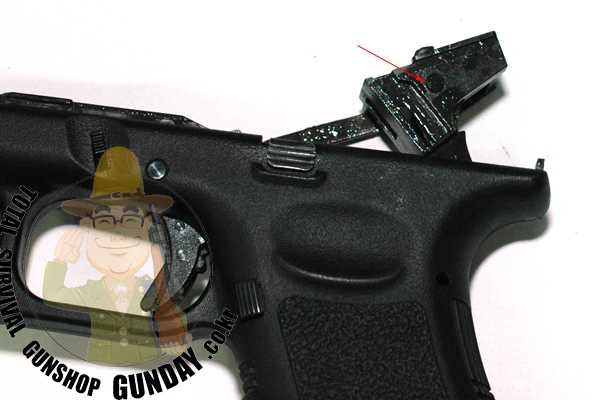

핀을 뽑고 난뒤 방아쇠를 살며시 당기주시면서 모듈자체를 들어올리면 사진처럼 빠져나온답니다.. 무리한 힘을 주지 않고 살며시 올려주시고 화살표의 스프링이 튕겨나갈수 있으므로 제일먼저 분해를 해놓습니다.
|
|
|
트리거바와 해머등을 분리하기 위해서는 화살표의 핀을 위로 당겨서 분해를 합니다.
|
|
햄머부분의 모듈을 완전히 빼낸뒤의 모습입니다.

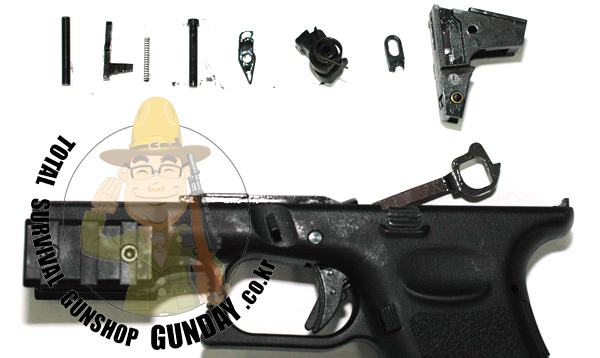

분해를 한 순서되로 부품을 나열해놓았습니다.. 조립시에는 반대의 순서로 조립을 하시면 된답니다.
|
|
|

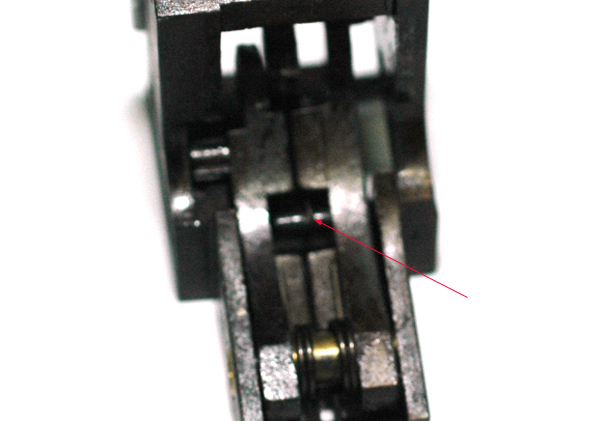

화살표의 철사는 임팩트 햄머에 연결된 스프링입니다.. 좌측끝부분에 빠질수 있는 공간이 있으므로 분해시에는 좌측으로 밀어주면 분해가 되며 조립시에도 동일한 공간으로 끌어다 고정만 해주시면 된다니다.
|
|
|
임팩트 햄머와 스프링의 모습입니다.
|
|
|

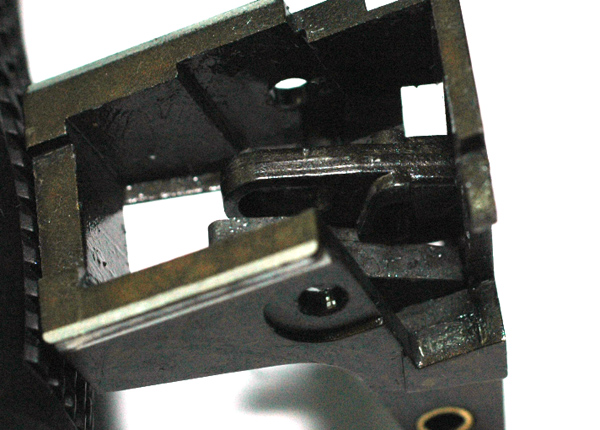

임팩트 햄머를 먼저 조립을 한 상태입니다.
|
|
|
햄머와 트리거바등을 조립을 한번에 완성을 하기에는 아주 까다로운 작업이므로 기존의 핀보다 더 작은 사이즈의 핀을 이용하여 가조립을 하시고 화살표 방향에서 원래의 핀을 조금일 밀어넣으면서 부품하나하나를 정확히 걸어주시는 방법으로 조립을 하시면 조금이나마 쉽게 조립이 가능할것입니다.
|
|
|

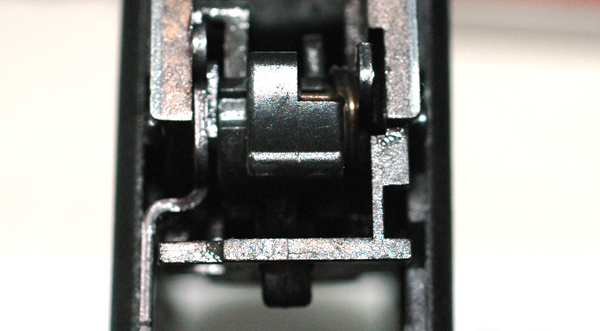

원래의 핀을 조립을 한 상태입니다..
|
