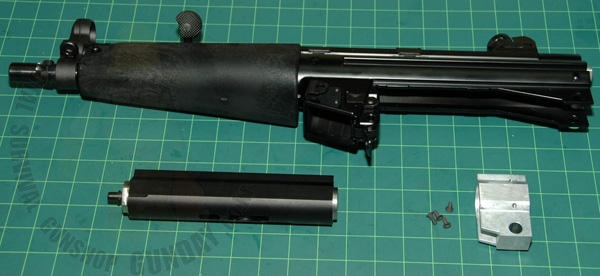

상부리시버에 실린더세트를 고정할차례입니다.
실린더는 뒤에서 밀어넣으주면 되며 챔버와 정확히 고정이 될때까지 밀어넣어줍니다.
|
|
|

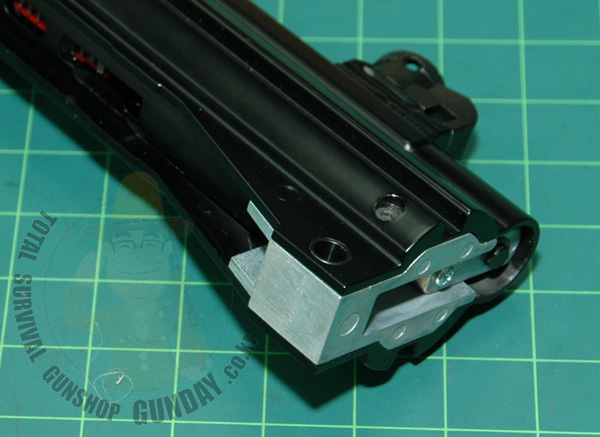

실린더는 넣고 상부리시버의 뒷부분을 고정합니다.. 이때 블럭이 완전히 들어가지 않는다면 챔버와 실린더의 조립을 다시 확인하셔야 하며 나사구멍이 일치할때까지 밀어넣어서 고정해줍니다.
|
|
|

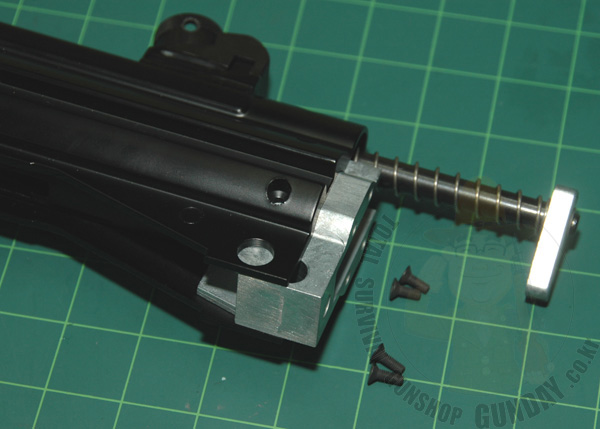

실린더를 조립하고 블럭을 고정한다음 장전레버의 스프링하우징부분까지 고정을 한상태입니다..
|
|

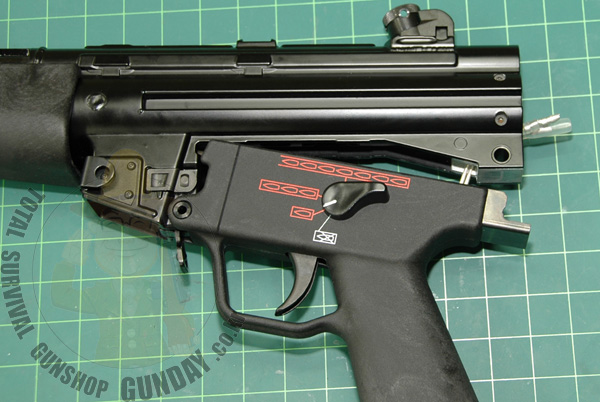

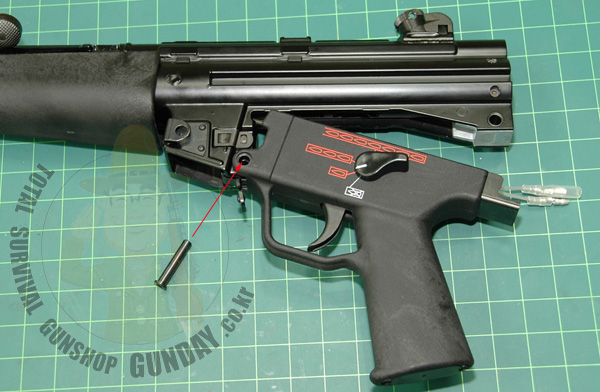

하부 리시버를 상부리시버에 고정하는 순서입니다..
리시버 고정핀으로 상하부를 결합합니다..
|
|
|
밧데리 연결전선은 사진처럼 상부리시버 부분을 통과하게 한다음 상하부가 완벽히 조립이 되도록 밀착시켜줍니다.. 이때 핀을 넣어서 고정이 되는 순간까지 밀착시켜주셔야 하며 하부리시버의 철판의 내부를 살짝 정리를 해주시면 조립이 편리해집니다.
|
|
|

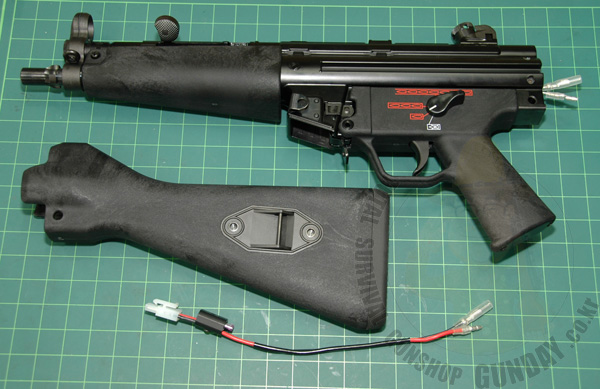

다음은 개머리판의 조립입니다..
|
|
|

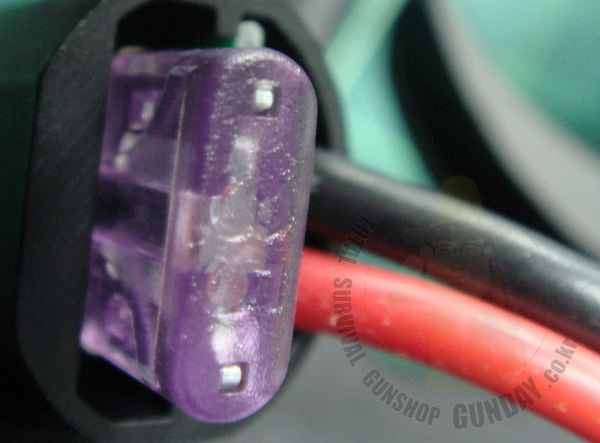

개머리판속의 휴즈입니다..
|
|
|

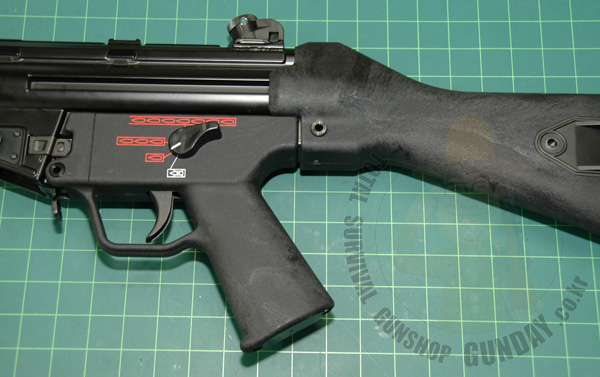

개머리판을 밀어넣을때에는 빡빡하므로 개머리판의 내부를 엣지 처리하여 부딪히는 곳이 없도록 작업하신후 고무망치등으로 조금씩 밀어넣어주시면 됩니다.. 밀어넣을때에는 구멍이 일치하는 순간까지만 조심해서 밀어놓도록 하세요..
|
|
|

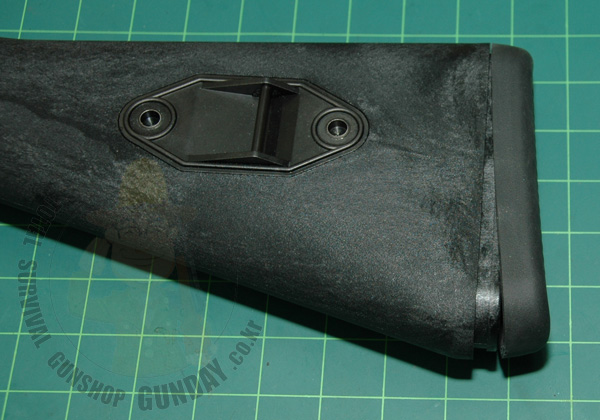

개머판의 뒷뚜껑은 고무재질로 되어있으므로 다른 공구가 필요없이 벗겨내는 형태로 되어있으므로 쉽게 분리/조립이 가능합니다.
|
|

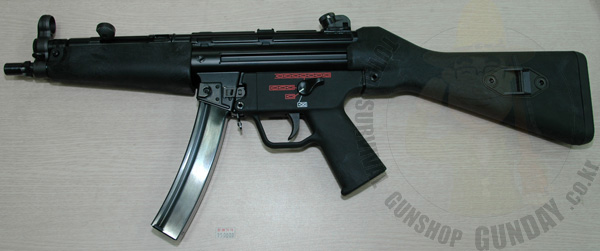

조립이 완료된 모습입니다..
조립시 어려움은 있지만 약간의 흔들림이 없이 완벽하게 조립이 되어 아주 튼튼하면서 완벽한 작동성을 보여줍니다..
아주 멋진 제품입니다..
|
