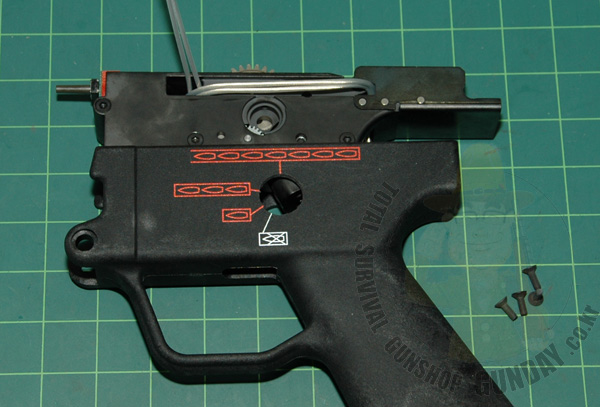

완성된 기어박스를 하부리시버에 조립을 합니다.
이때 밧데리로 가는 전선도 이버 처리된 전선과 나란히 정리하면서 조립을 하시면 됩니다.
기어박스와 하부리시버의 고정볼트는 육각렌치로 되어있으며 육각렌치는 약간 긴타입이 필요합니다.
|
|
|

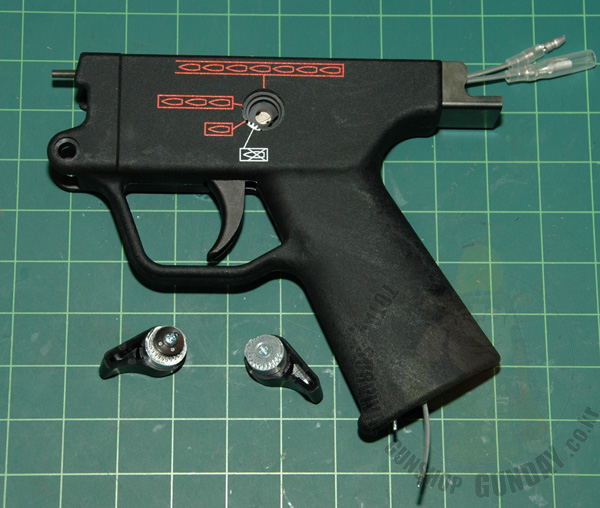

이제는 외부 셀렉터를 조립할 차례입니다...
|
|

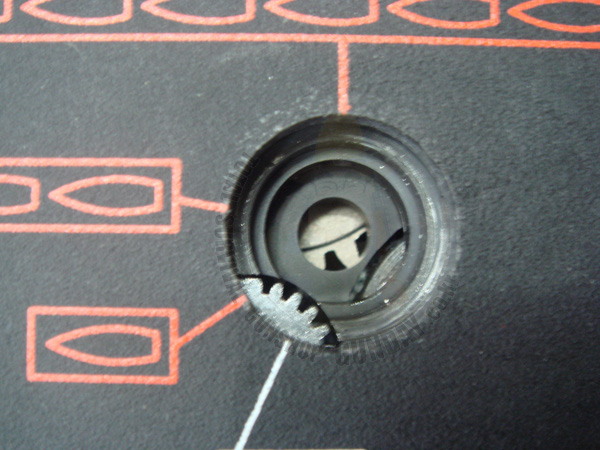

좌측의 셀렉터을 조립할의 내부 셀렉터의 위치입니다.
|
|
|

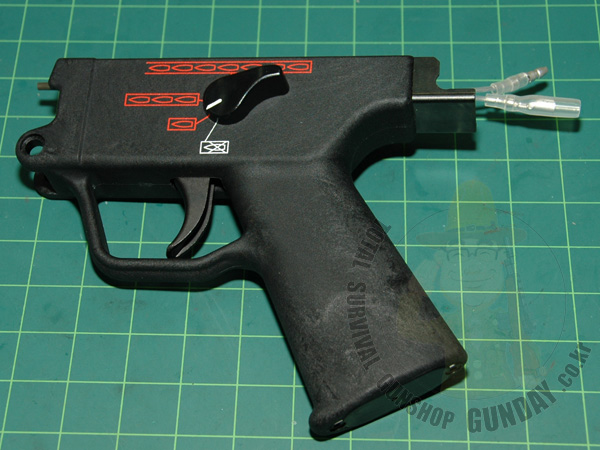

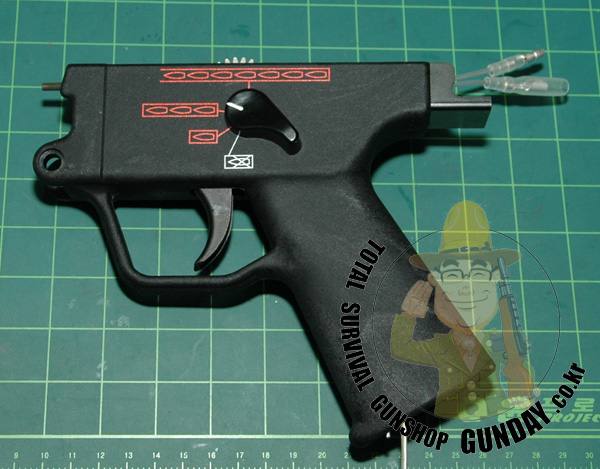

좌측의 셀렉트를 조립하신후 우측의 셀렉터를 조립하시면 되며 우측셀렉터의 위치는 조립하신후 셀렉터가 동일한 위치인지 확인하시면 된답니다.
|
|
|

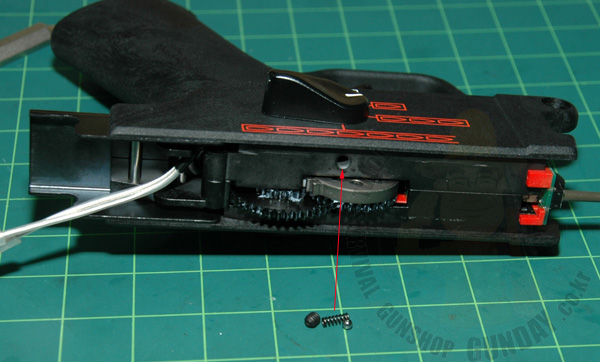

셀렉터 고정부품은 화살표체 조립을 합니다.. 베어링을 넣고 다음은 스프링을 넣고 육각볼트를 조여서 막아주시면 된답니다.
|
|
|

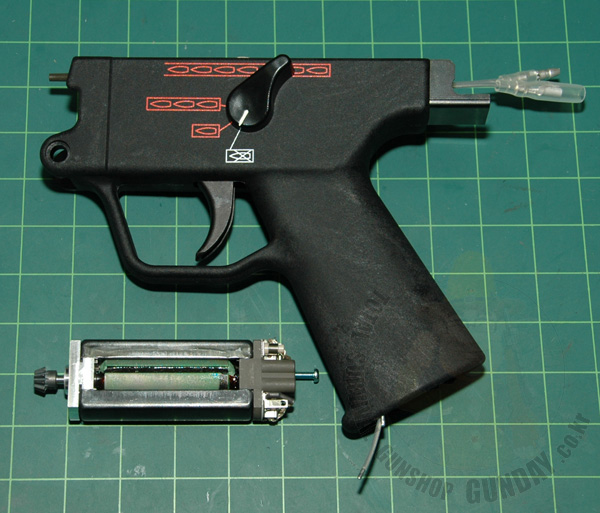

다음은 모터를 조립할 차례입니다.
|
|

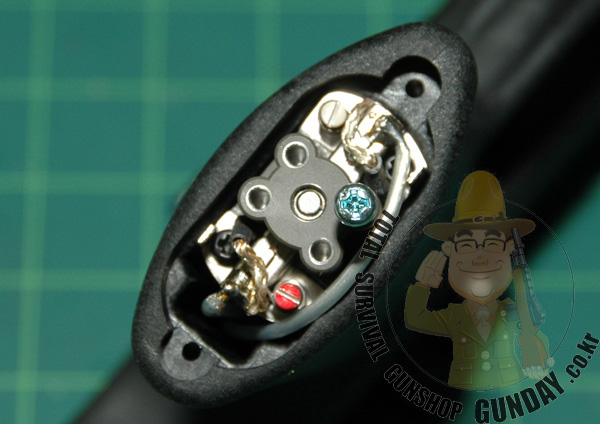

모터를 조립한 모습입니다..
전선의 경우는 중앙에 납땜을 하여 머터의 움직임이 원할하도록 조립을 합니다.
|
|
|
모터까지 조립이 완료된 상태입니다.
|
|

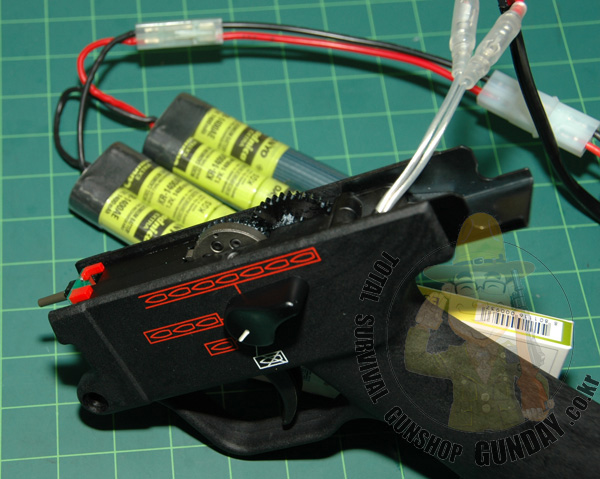

모터조립이 완료되었다면 계속 조립을 하기 전에 밧데리를 연결하여 단발, 점사, 연발 상태에서 작동을 테스트 해보세요.
셀렉터의 조립이나 내부 기어박스등의 조립상태를 확인하실수 있습니다.
|
