이번 리뷰는 실린더 부분과 기어박스의 조립부분을 살펴보겠습니다..

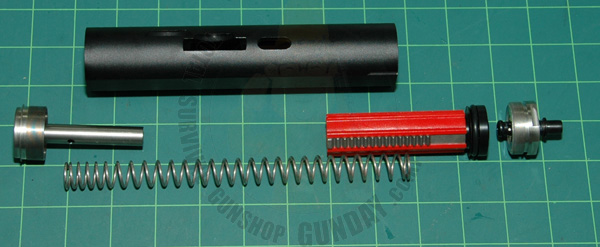

먼저 실린더의 구성품입니다.
|
.jpg)
|
|

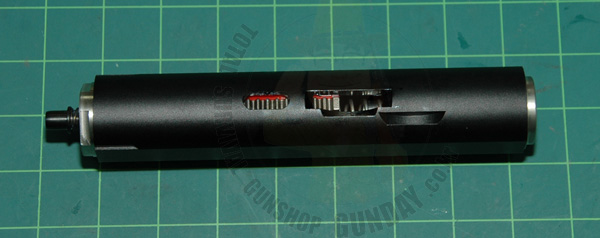

실린더의 조립시에는 내부에 구리스를 적당량 도포하여 원할한 작동과 피스톤의 에어누출이 없도록 해줍니다.
|
.jpg)
|
|

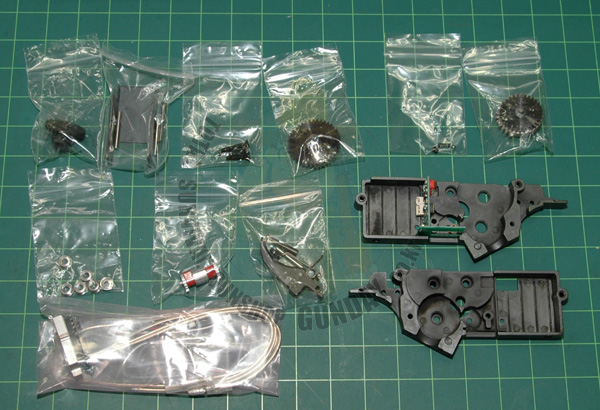

기어박스의 조립을 위해 기어박스 내부 부품을 모두 나열해놓았습니다.
|
.jpg)
|
|

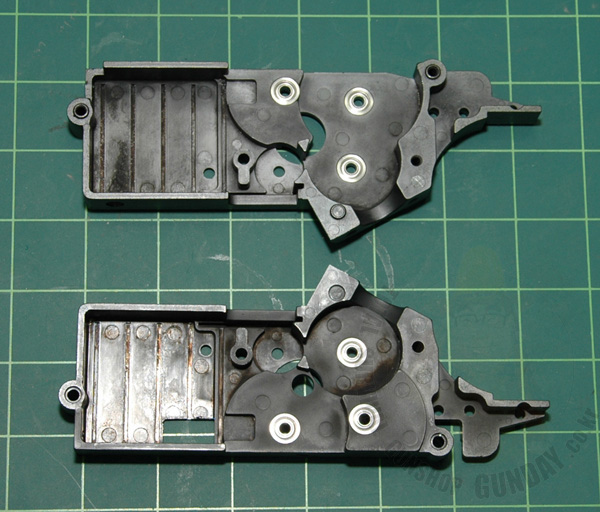

기어박스의 부싱을 먼저 조립합니다..
|
.jpg)
|
|

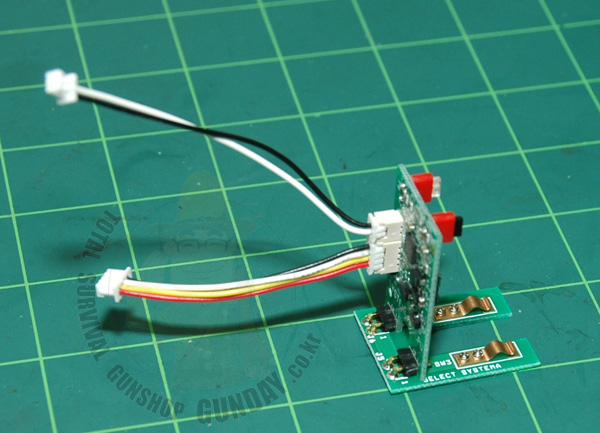

방아쇠의 작동과 기어위치확인, 셀렉터의 상태등을 담당하는 기판에 전선짹을 사진과 같이 꽂아줍니다..
|
.jpg)
|

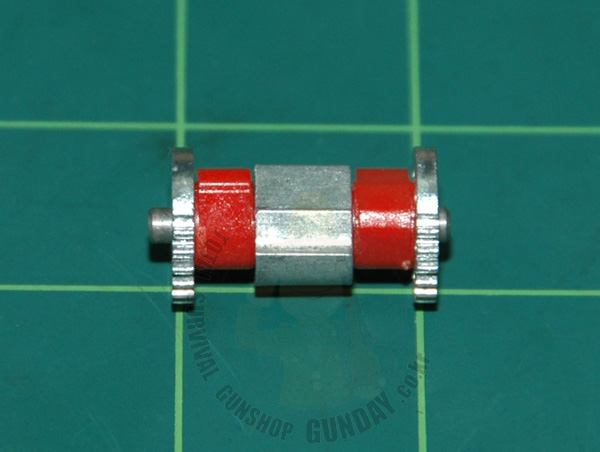

안전, 단발,점사, 연발을 담당하는 내부셀렉터입니다.
셀렉터의 좌우에 있는 축의 길이가 서로 다르며 다음에 나와는 사진들은 잘못장착한 사진이며 사진에 윗부분이 짧은쪽으로 오도록 조립을 하셔야 합니다.
기어박스의 좌우를 살펴보셔도 축이 걸리는 부분의 두께는 쉽게 확인이 가능할정도 차이가 있음을 확인하실수 있습니다.
|
.jpg)
|

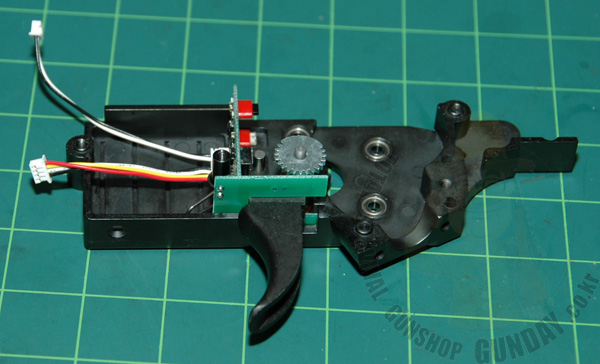

방아쇠와 내부셀렉터 기판의 위치입니다.
내부 셀렉터의 경우는 사진에서는 아래위가 바뀐것이므로 반대로 조립을 하도록 하세요..

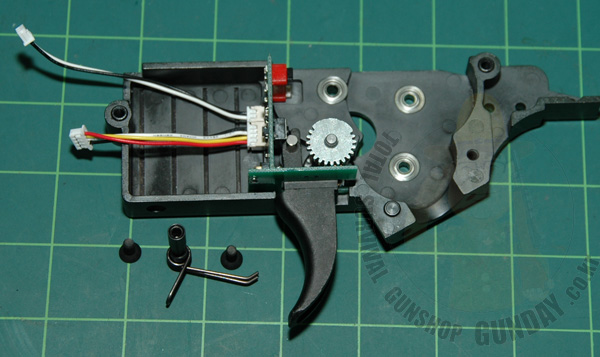

방아쇠 스프링을 조립하기 위해서 현재 대략 위치만 확보한 상태입니다.
|
.jpg)
|
|
방아쇠 스프링은 기판등을 완전히 조립을 한상태에서는 조립이 쉽지 않으므로 스프링을 기어박스에 걸지않은 상태에서 방아쇠 스프링의 축을 반쯤 조여주어 축이 옆으로 기울어진 상태에서 스프링을 기어박스에 걸어주면서 기판과 방아쇠, 내부셀렉터를 정확하게 조립을 합니다.
|
.jpg)
|
|

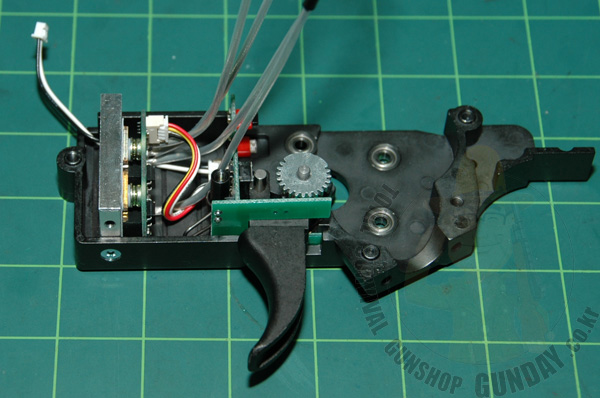

스프링과 모든 부품이 정확히 자리를 잡은 상태에서 뒷면의 볼트를 완전히 조여주시면 스프링의 축은 정확하게 세워지면서 스프링 조립까지 마치게 됩니다..
|
.jpg)
|
|

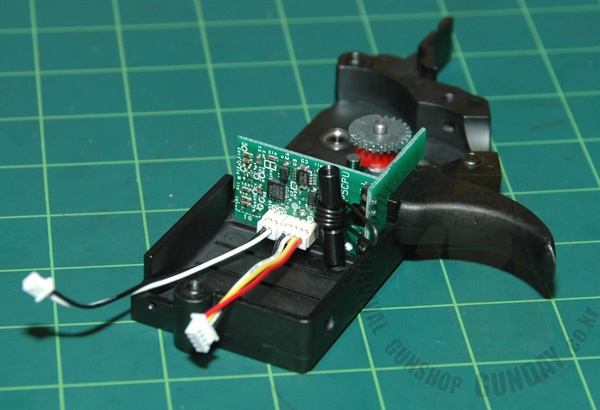

다음은 전기를 통제하는 모둘을 이전의 기관과 조립을 한 모습입니다.
|
.jpg)
|

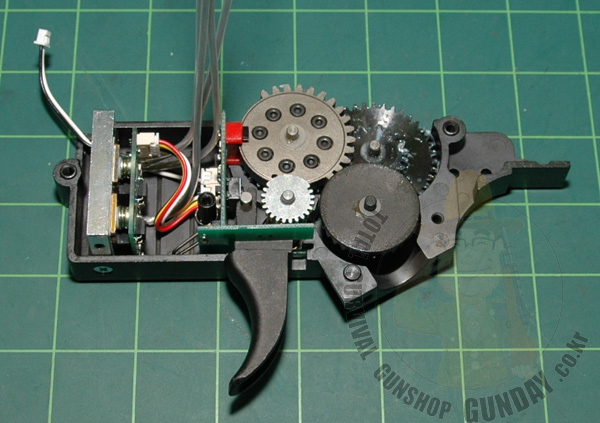

기어를 조립한 상태이며 와셔의 경우는 개별적으로 장착이 되어있으며 혹시 와셩의 위치가 변경이 되었을 경우 설명서의 와셔세팅을 참조하시면 쉽게 복구할수있답니다.
|
|
|
기어박스이 내부부품을 모두 조립을 한다음 기어박스를 닫아주시면 기어박스내부조립은 완료됩니다..
|
.jpg)
|
|
모터와 연결되는 전선은 사진처럼 돌려주시면 됩니다.
|
.jpg)
|
|

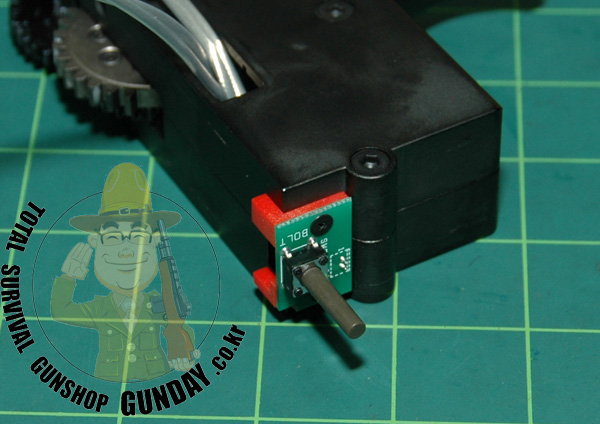

비비탄을 감지하는 기판을 외부로 나와있는 짹과 연결하고 사진처럼 조립을 해줍니다.
|
.jpg)
|

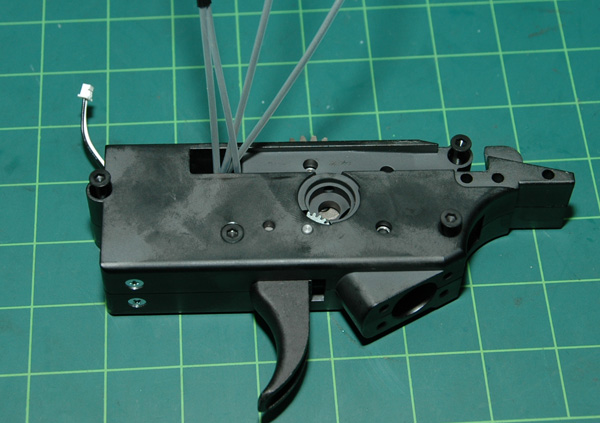

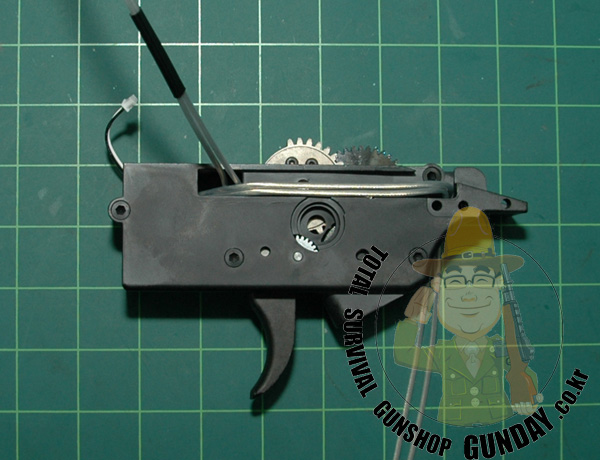

기어박스를 완전히 조립을 한상태입니다..
기어박스의 뒷부분에는 철판을 조립을 하는데.. 핀을 박아서 고정을 합니다.. 핀의 경우는 들어가는쪽의 끝단을 엣지처리를 해주시면 조립이 편리합니다.
