조립1에 이어서 조립2에서는 탄창멈치부분과 가늠쇠,장전레버부분을 조립하겠습니다.
탄창멈치부분의 조립을 위해서 필요한 부품을 나열해보았습니다..
|
.jpg)
|

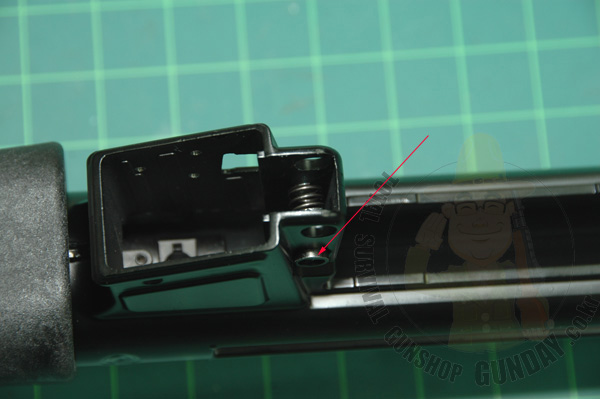

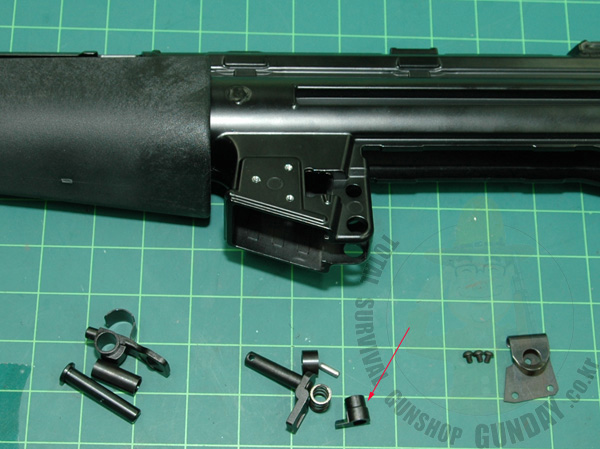

부품하나의 조립사진이 빠졌네요.. 앞의 사진에서 화살표 부분의 부품은 먼저 넣은 다음 그위에 사진처럼 스프링을 올려놓으시면 됩니다.
현재사진에서 화살표 부분이 조립된 부품(아래의 사진을 참조하셔도 됩니다.)이며 스프링을 올려놓을때에는 탄성으로 손으로 그냥 밀어넣으면 조립이 어려우며 일자드라이브등을 이용해서 비스듬히 경사를 만들어준다음 스프링을 밀어넣으면 쉽게 조립하실수 있습니다.
|
|
|
다음은 탄창과 결합되는 멈치부분의 조립이며 화살표의 상태처럼 손으로 넣으면 완전히 들어가지 않도록 되어있으므로 고무망치등으로 살짝 때려주시면 밀려들어간답니다.
|
|
|
다음은 탄창멈치의 반대편에 있는 누름버턴을 조립할 차례입니다.
|
|

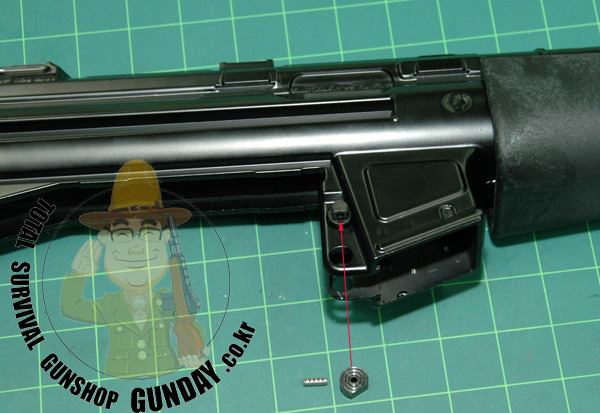

버턴을 고정하는 핀을 조립하는 요령입니다.

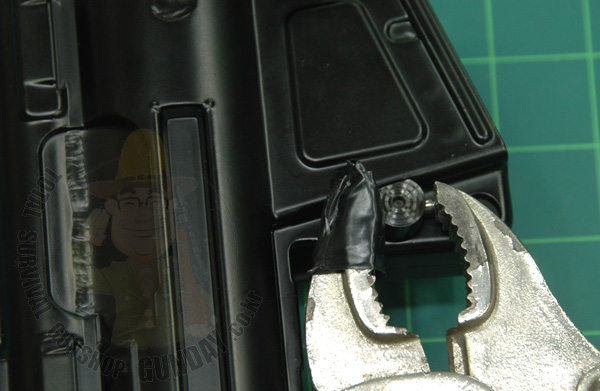

핀을 때려서 박을경우에는 고정부분이 부러질수도 있으므로 바이스플라이드을 이용해서 밀어넣어주셔야 합니다.. 반대쪽에는 스크레치가 생길수 있으므로 전기테이프로 보호해준 상태입니다.
|
|
이제는 탄창옆면에 있는 레버를 조립할차례입니다.

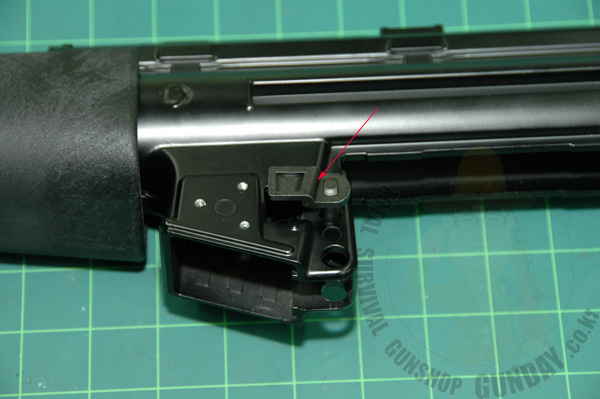

레버의 조립시에는 여유공간이 거의 없으므로 화살표처럼 약간의 돌기부분이 있다면 끍어내어 정리작업을 해주셔야 조립이 편리해집니다.
|
|
|

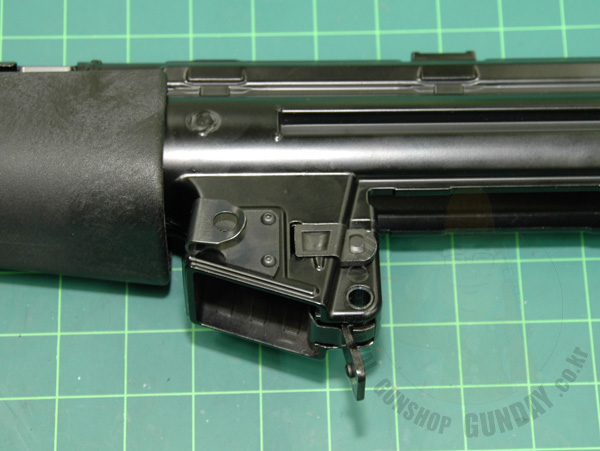

탄창멈치부분이 조립된 모습입니다.
|
|
다음은 가늠쇠 부분의 조립입니다.

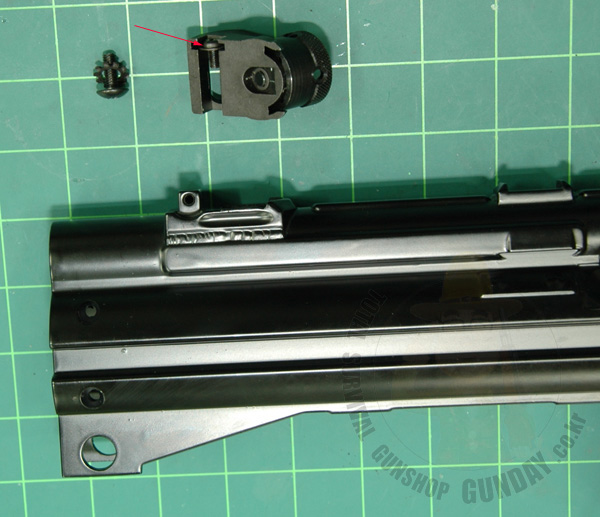

가늠쇠의 좌우조절을 하는나사의 고정위치는 화살표의 위치처럼 나사머리가 속의 홈속에 넣어주셔야 조절이 가능한 상태가 됩니다.
|
|
가늠자의 조립되 모습입니다.

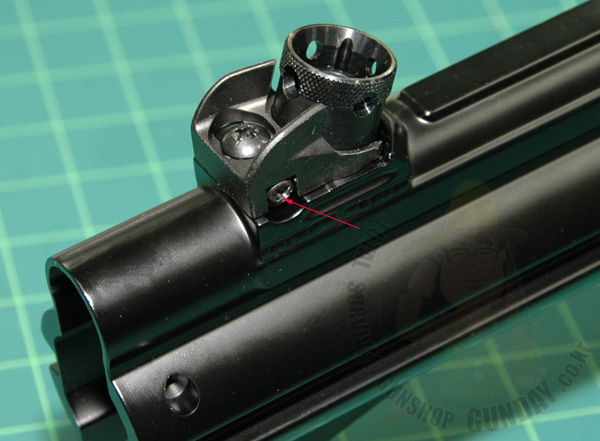

조우조절시에는 위의 나사를 살짝 풀어주고 옆면의 화살표 나사를 돌려주시면 나사의 머리부분에 의해서 좌우로 이동을 합니다.
조절후에는 위의 큰 나사로 다시 고정해주시면 됩니다.
|
|
|

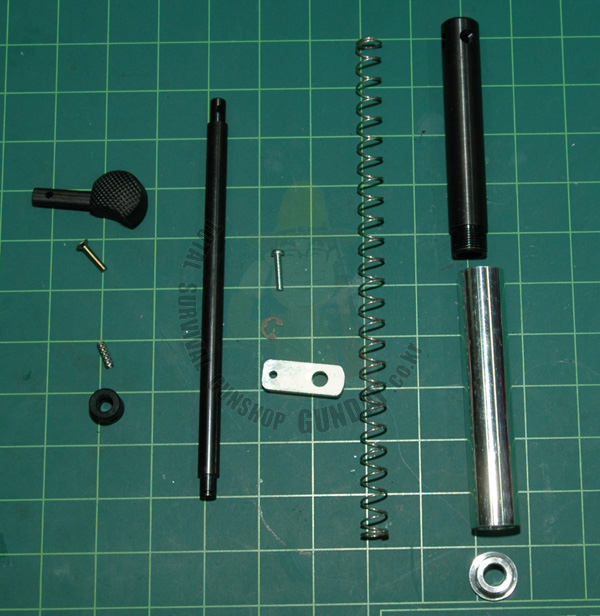

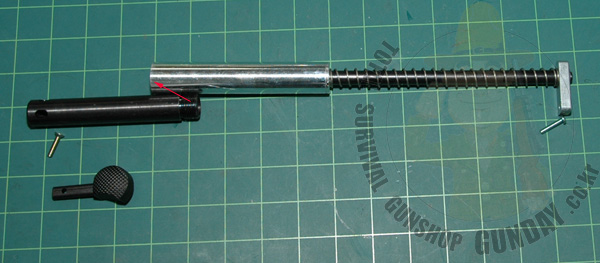

다음은 장전레버부분의 조립을 위해서 부품을 나열해보았습니다.
|
|
|

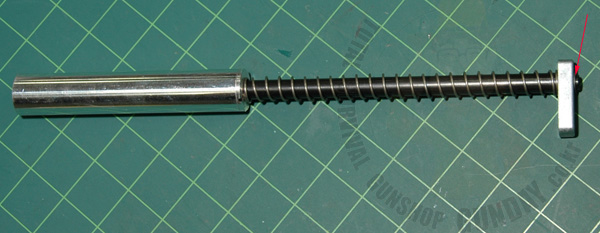

화살표 부분을 먼저 조립을 한다명 사진과 같이 조립을 합니다.
|
|
|

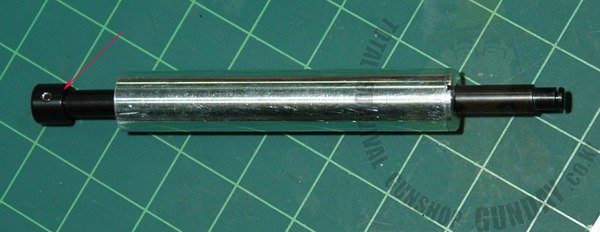

다음은 스프링을 넣고 사진과 같이 조립을 하며 화살표 부분에는 E링으로 고정을 합니다.
|
|
|
화살표의 부분을 조립한다음 리시버의 뒷부분으로 장전레버의 위치까지 조립을 합니다.
|
|

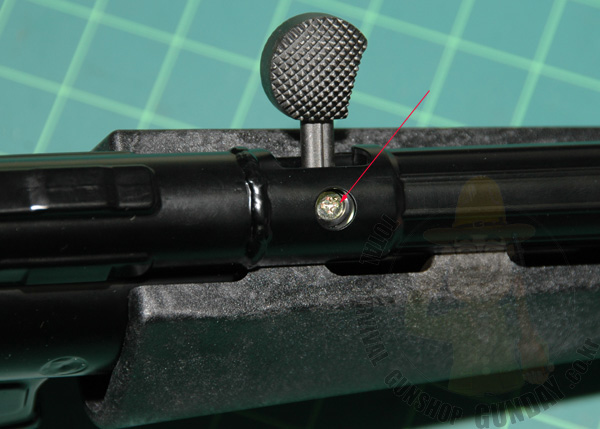

장전레버와 결합되는 부분이며 화살표 부분으로 나사로 고정을 해주시면 장번레버 부분은 조립이 완료됩니다. 볼트의 경우는 록타이트등으로 고정을 해주셔야 진동으로 풀리는것을 방지할 수 있습니다.
전체적으로 조립이 빡빡하게 틈이없이 조립이 되는 만큼 아주 튼튼하게 결합되어 흔들림등이 전혀 없는 상태로 조립이 됩니다.
|
