박스의 외관 모습입니다.
|
|

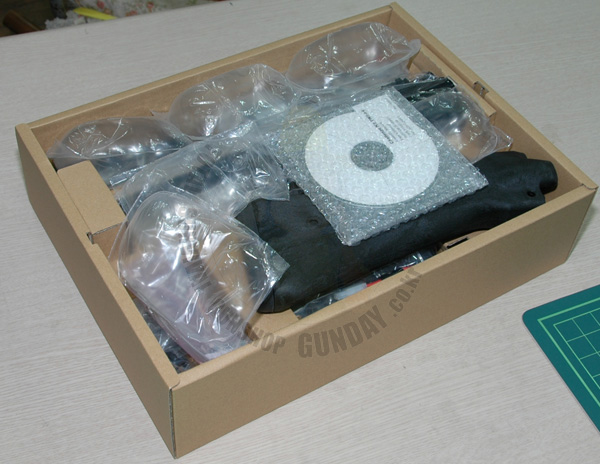

박스 내부의 포장된 모습입니다.
위에 포함된 CD에는 조립법과 분해도등이 수록되어있으므로 조립시 참고하시면 많은 도움이 된답니다.
|
|
|

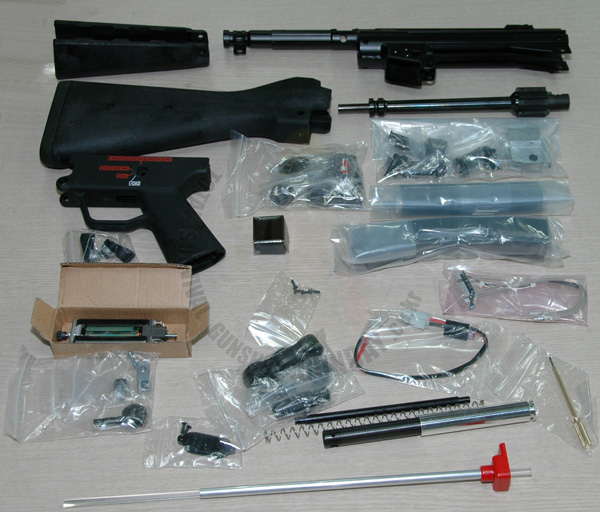

박스내부의 모든 부품을 나열해보았습니다.
|
|
|

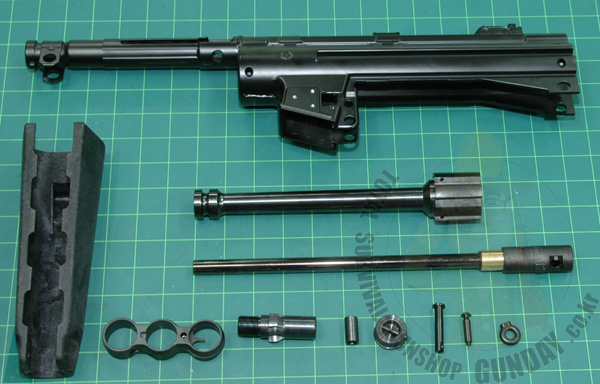

먼저 총열부분을 조립을 위해 필요한 부품을 나열해보았습니다.
|
|
|

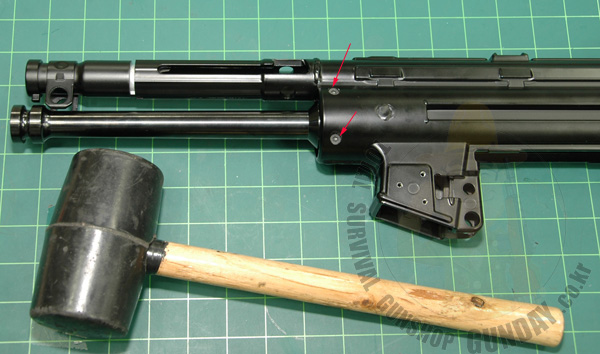

총열부부은 빡빡하게 조립이 되므로 고무망치로 조심스럽게 때려 넣으시면 되며 완전히 들어간 상태는 화살표의 나사구멍이 일치하는 순간까지 밀어넣고 나사를 조여주시면 아주 튼튼하게 고정이 된답니다.
|
|
|

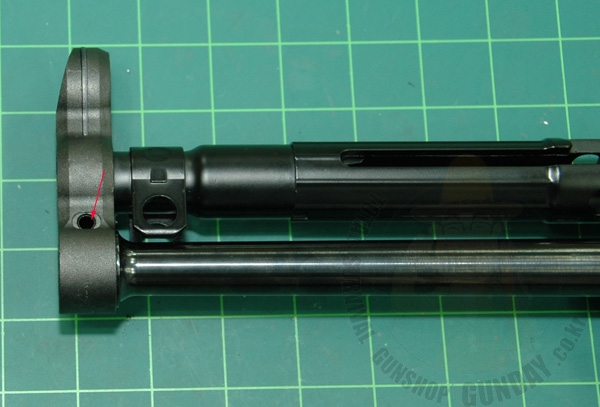

가늠쇠 부분의 조립입니다...가늠쇠의 경우도 화살표 부분의 구멍이 일치하도록 조립을 해주시면 됩니다.
|
|
|

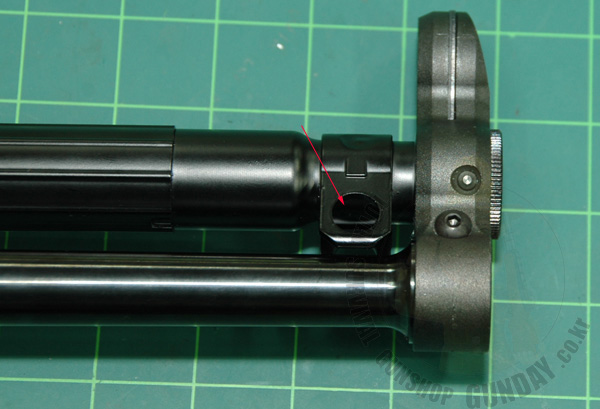

화살표의 멜빵고리를 조립한 모습입니다.
|
|
다음은 핸드가드핀을 꽂는곳의 파이프를 장착할곳입니다.

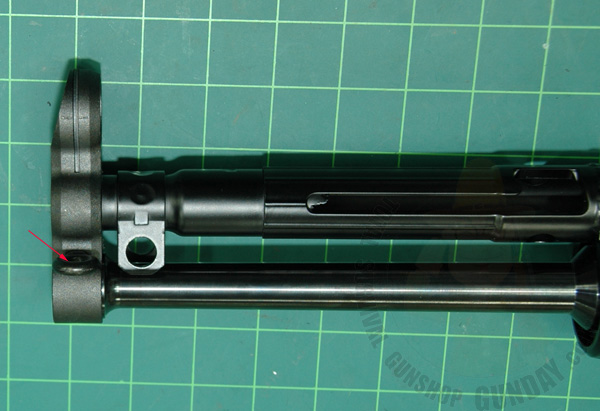

파이프를 넣을때 빡빡하므로 화살표의 철판 부분의 내경에 페인트가 벗겨질 정도로 다듬어주신다음 넣으시면 쉽게 조립을 할수있습니다.
|
|
|

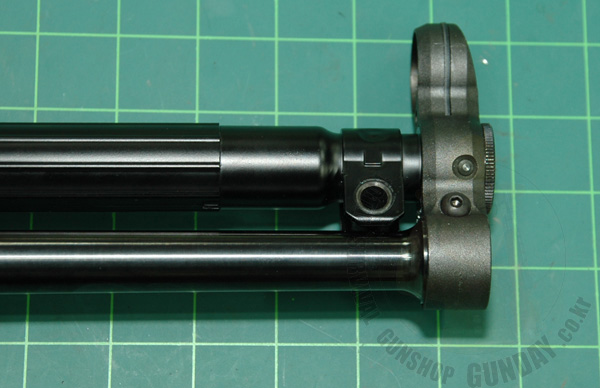

핸드가드 핀을 꽂는곳의 파이프를 조립한 모습입니다.
|
|
|

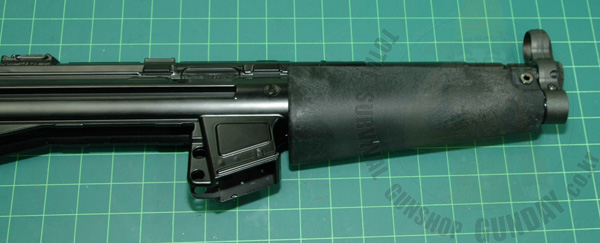

핸드가드를 조립한 모습입니다.
|
|
|

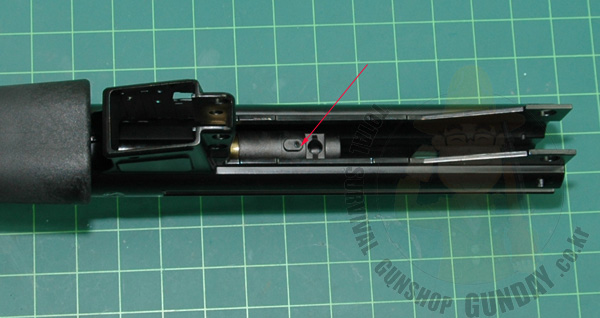

다음은 바렐과 챔버세트를 조립합니다.
|
|
|

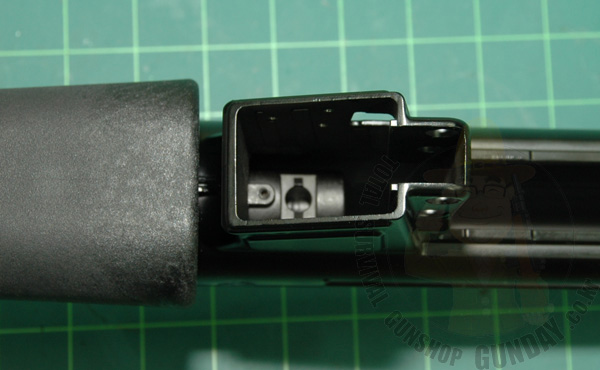

챔버가 조립된 모습입니다. 챔버의 조립시에도 약간 덜 들어가므로 고무망치등으로 살며시 밀어넣어주시면 됩니다.
|
|

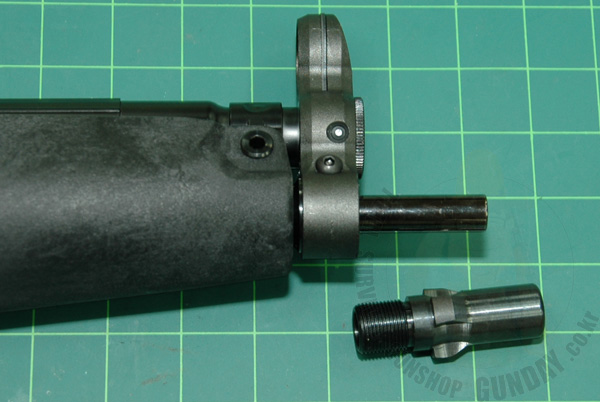

총구부분에 소염기를 장착하지 않은 상태의 모습입니다.
바렐은 소염기 끝까지 나오는 구조로 최대한 길이를 확보한 상태입니다.
|
|
|

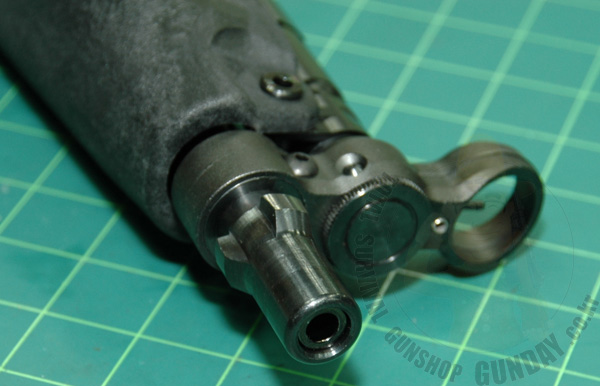

소염기까지 조립을 한 상태입니다.
|
