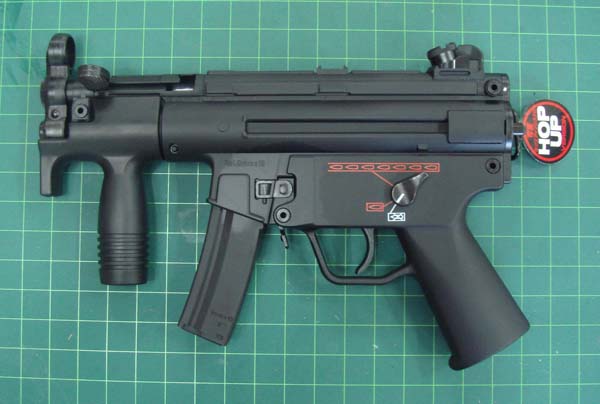

mp5k입니다.
|
|
|

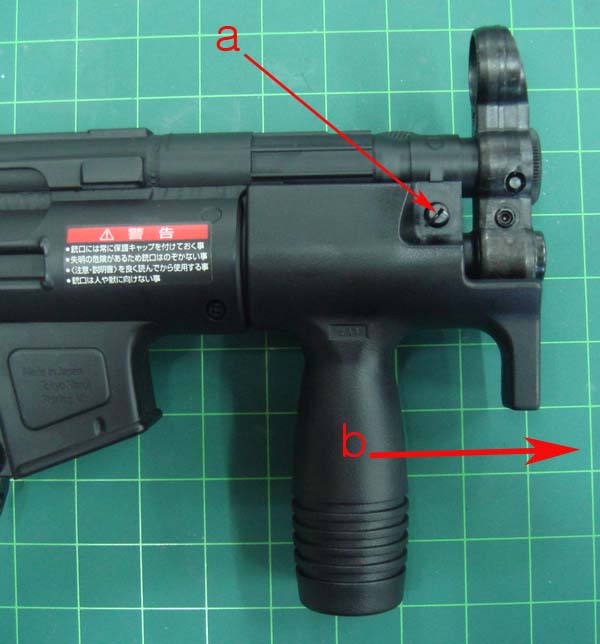

사진에 핀을 제거하고 화살표방향으로 핸드가드를 빼네시면 됩니다.
|
.jpg)
|
|

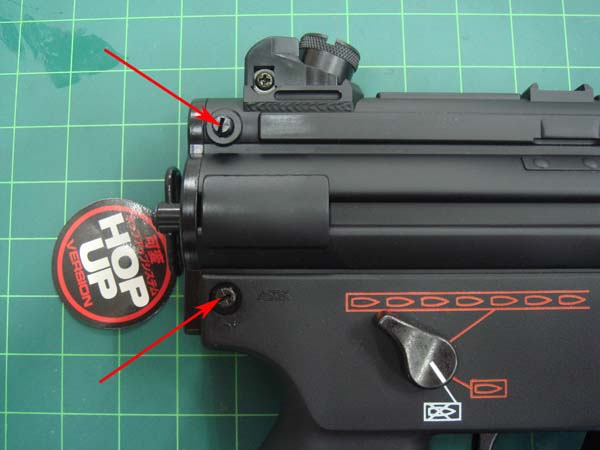

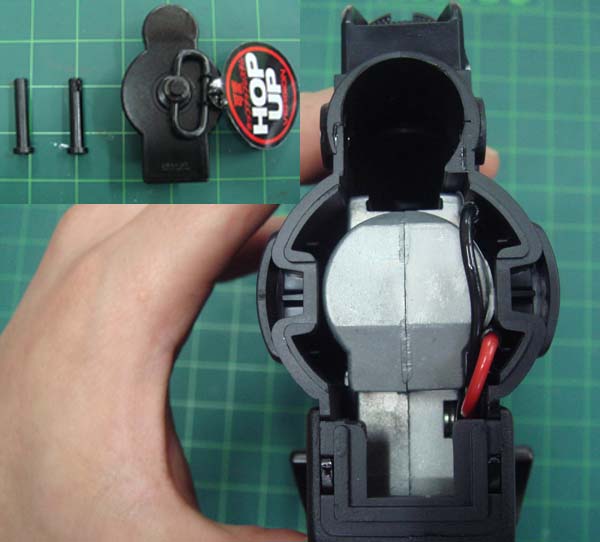

두개에핀을 빼네면 뚜껑이 빠져나온답니다.
|
|
|

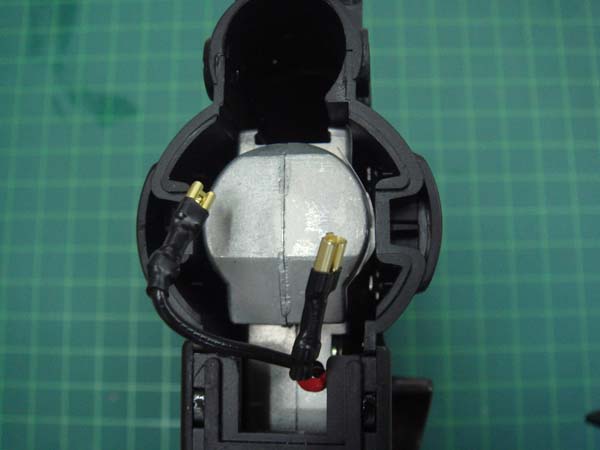

두개의 전선이 보입니다.
|
.jpg)
|
|
전선도 분리 해줍니다.
|
|
|

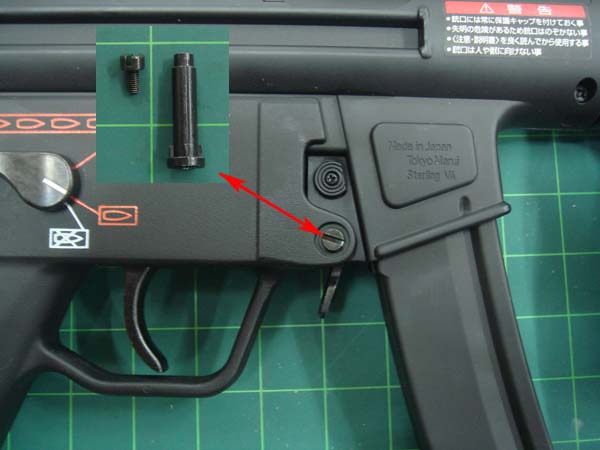

바디핀을 분리해줍니다.
|
|

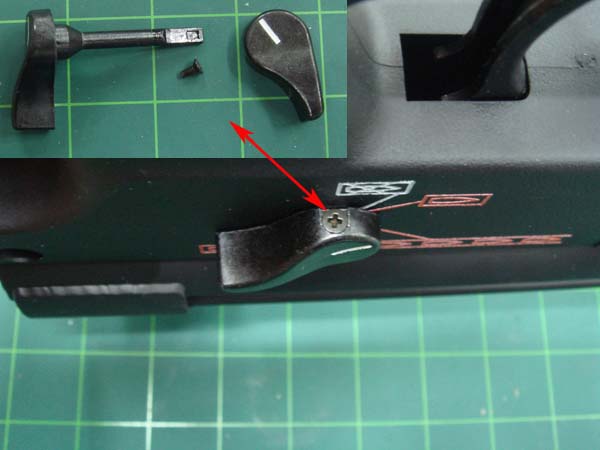

셀렉터도 분리합니다.
나사만 분리하면 쉽게 빠져나옵니다.
|
.jpg)
|
|

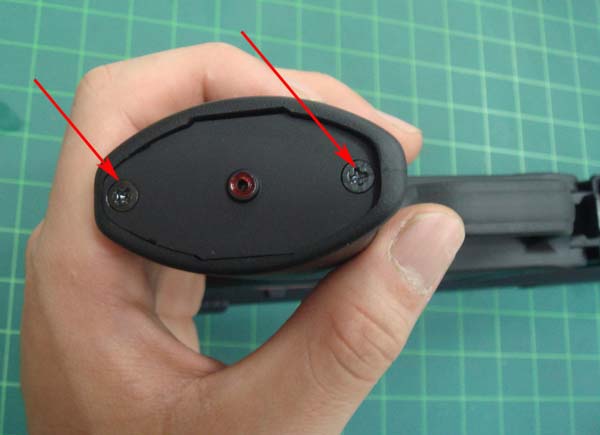

모터밑뚜껑 나사를 분리합니다.
|
|

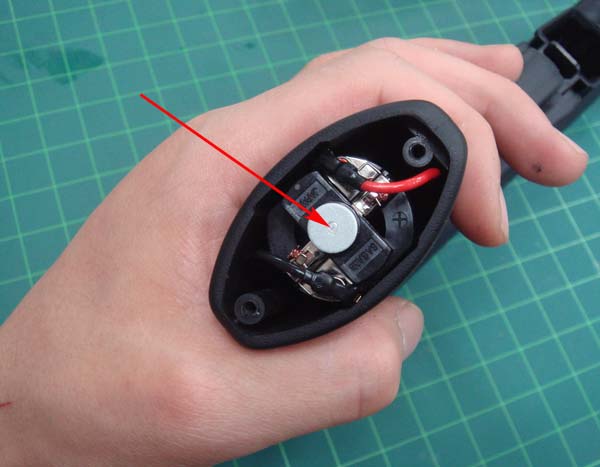

모터에 높낮이를 조절할때 꼭있어야 하는 부품이므로 분실하지마세요!
조립시에도 지금에 위치에두고 모터 뚜껑을 닫으시면 됩니다.
|
|
|

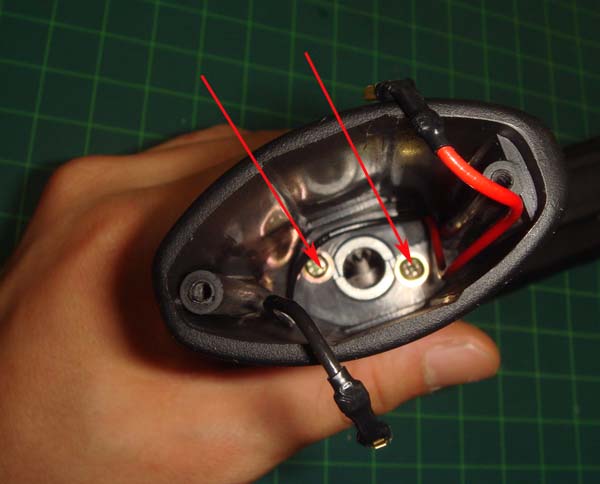

기박 고정나사를 분리합니다
|
|
|
하부바디를 밑으로 빼네시면 됩니다.
|
|
|
상부바디를 살짝식 벌려주면서 화살표 방향으로 기박을 빼네시면 됩니다.
|
|
|

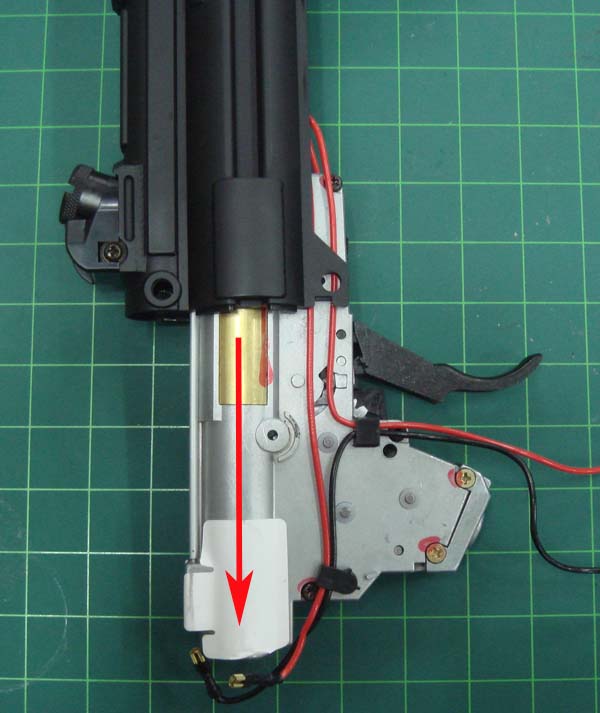

사진처럼 챔버를 화살표방향으로 밀면 빠져나온답니다.
|
|

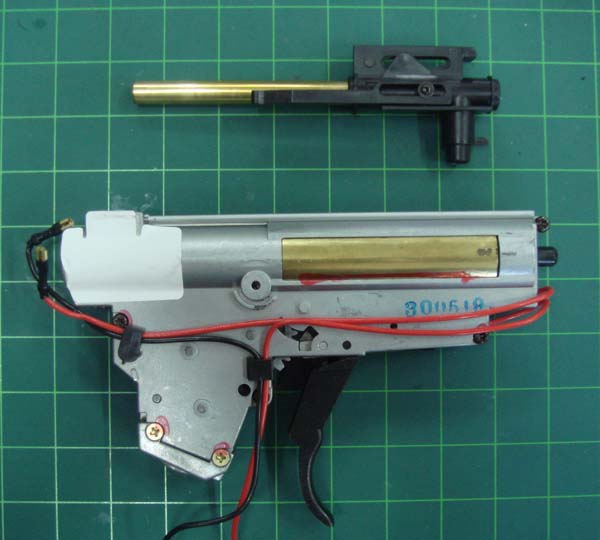

기박과 챔버set이 분리된 모습입니다.
이렇게 기본 분해는 끝이네요!^^
|
|

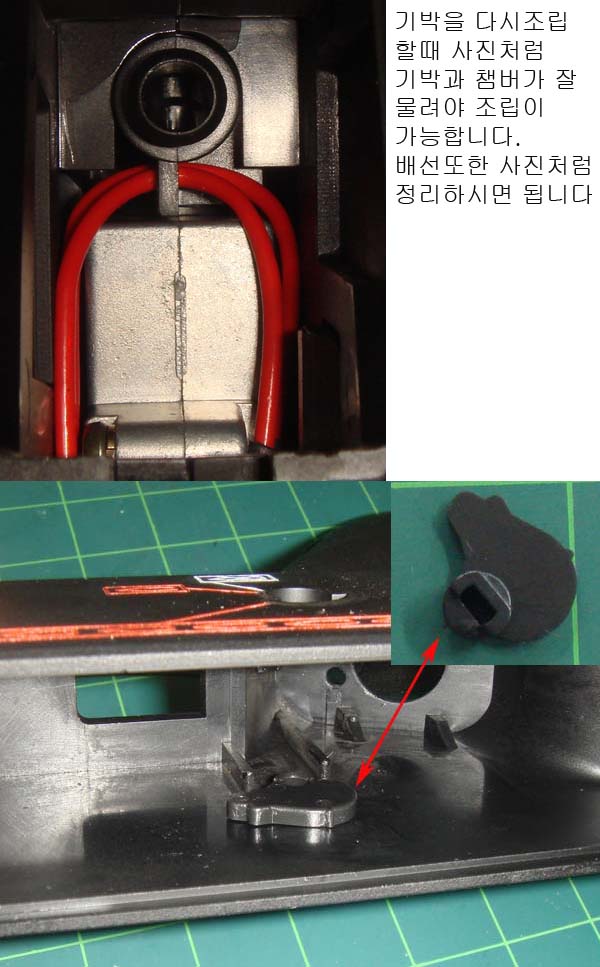

제조립시 주의상황입니다.

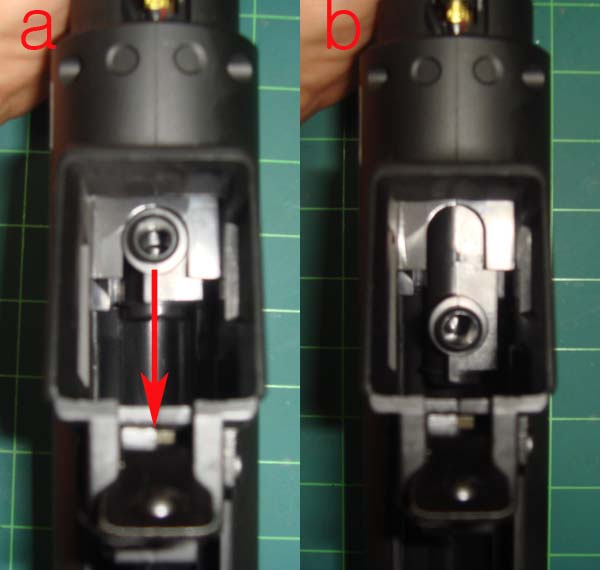

*기박과 하부바디 조립시 내부셀렉터가 사진처럼 위치한 상태에서 조립하셔야 합니다.
지금까지 -설스미스- 였습니다
읽어주셔서 감사합니다.
