자이제 상부를 조립하겠습니다.

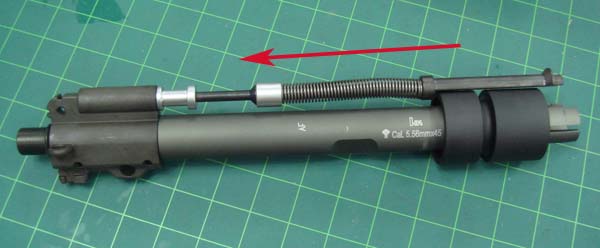

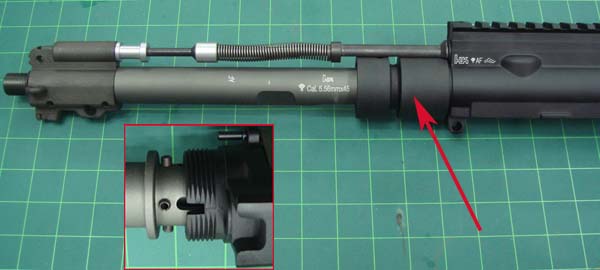

일단 가스활대를 아웃바렐과 결합합니다.
|
|
그리고 상부바디와 아웃바렐을 조립한다음 화살표(아웃바렐고정뭉치?)를 시계방형으로 돌려서 꽉쪼아줍니다.
본인이 손으로 풀수있을정도로 꽉입니다.
*작은사진은 뭉치내부가 어떻게 조립되는지 보여주는 사진입니다.
|
|
|

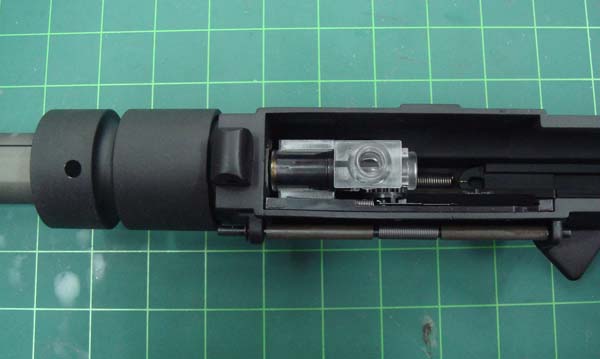

챔버set를 삽입합니다
|
.jpg)
|

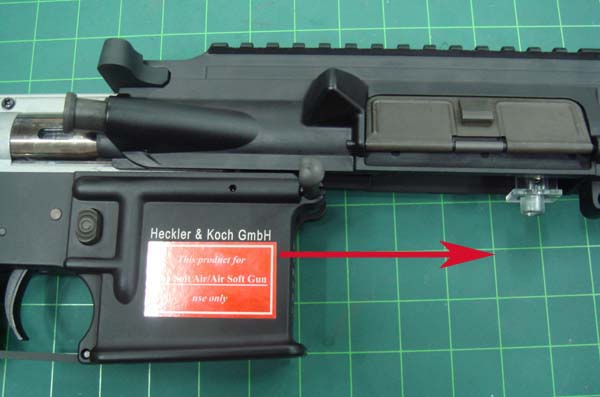

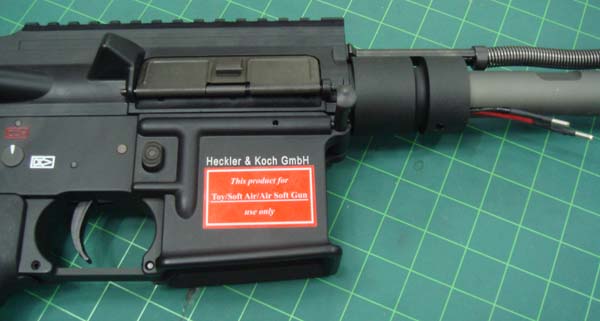

상,하부를 조립합니다.
하부바디를 상부바디 끝에서부터 화살표 방향으로 조립하시면됩니다
|
|
상,하부 바디를 조립하면서 동시에 배선을 앞으로 빼네야합니다
사진처럼^^
|
|
|

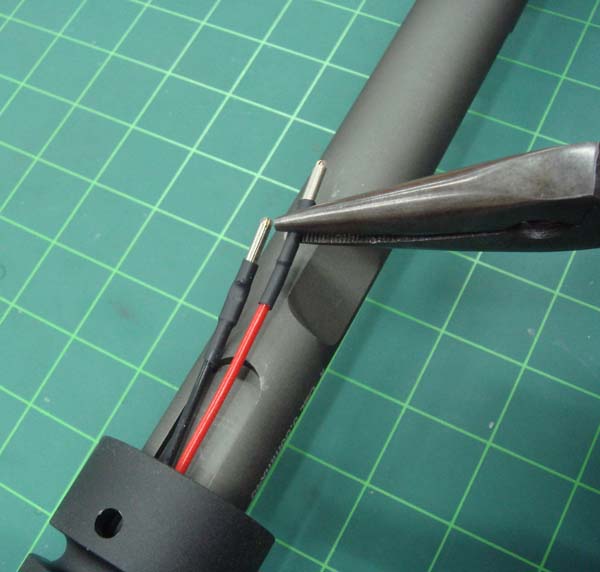

선이 잘안빠저나오면 롱로즈등으로 살짝 잡아당겨 주면서 상,하부 바디를 조립합니다.
|
.jpg)
|

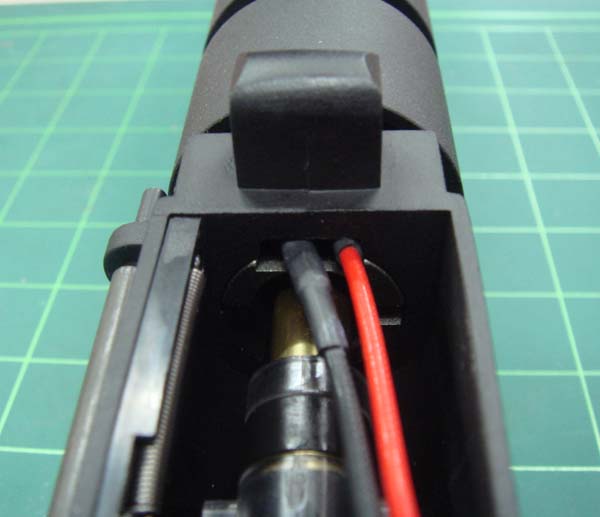

완벽히 조립이되면
앞쪽바디핀을 고무망치등으로 박아서 고정시켜줍니다.
|
.jpg)
|

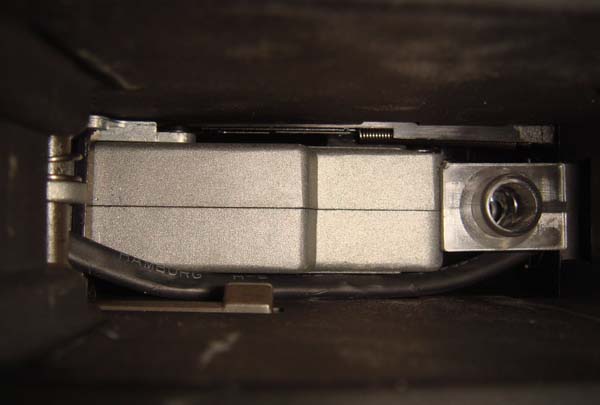

탄창 삽입구에서본 선이 정리된 모습입니다.
선정리가 제대로 안되면 탄창 삽입이 안될수 있습니다.
|
|
|

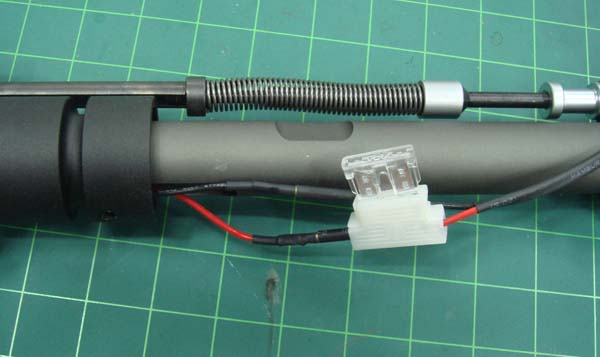

휴즈가 달린 연장선을 연결합니다.
|
|

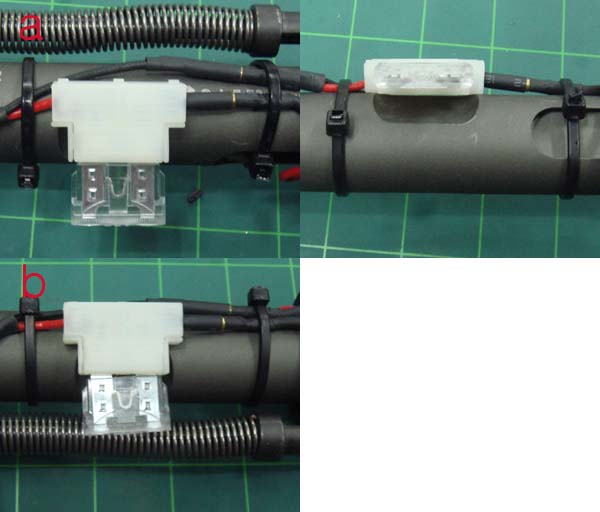

레일을 조립하기전에 배선을 정리해야 합니다.
아웃바렐 양쪽으로 홈이 있는데 그홈을 이용해서 배선을 정리 하시면 됩니다. 사진찍기 쉽게 타이로 묶은거구요!
타이는 사용안해도 된답니다.
|
|

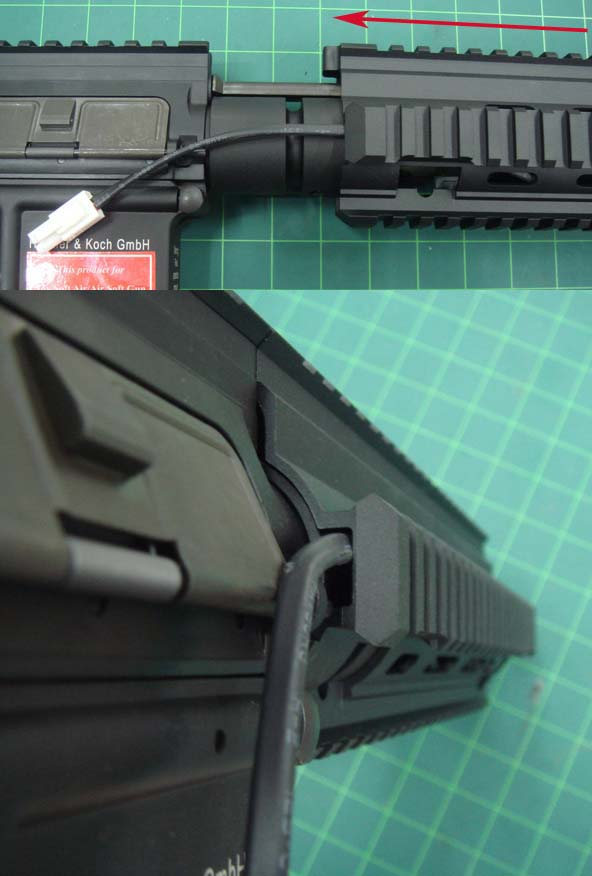

레일을 조립합니다.
밖으로 나오는 배선은 사진처럼 나오게 하시면됩니다.
|
|

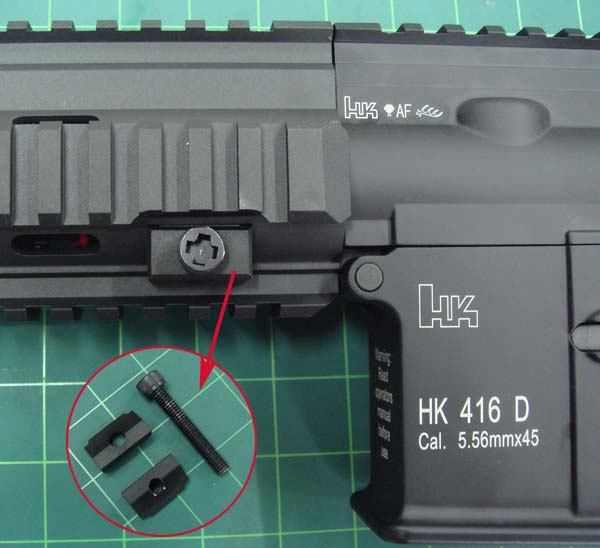

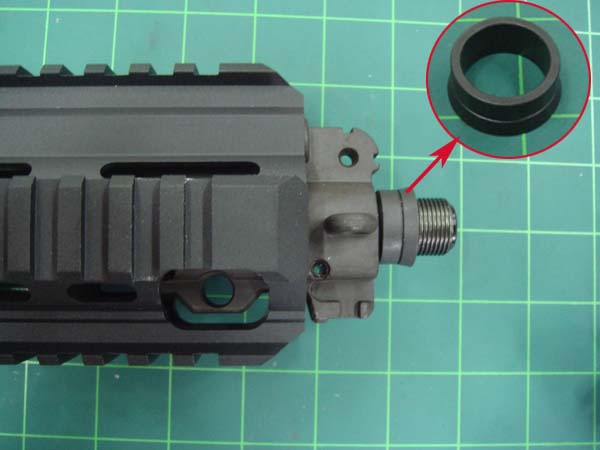

레일고정 부품을 조립합니다.
|
|
|
사진에 부품을 조립합니다.
|
|
|

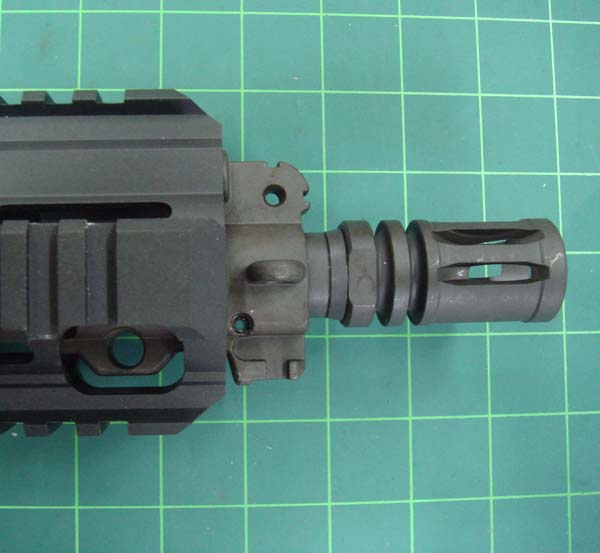

소염기를 조립합니다.
|
|

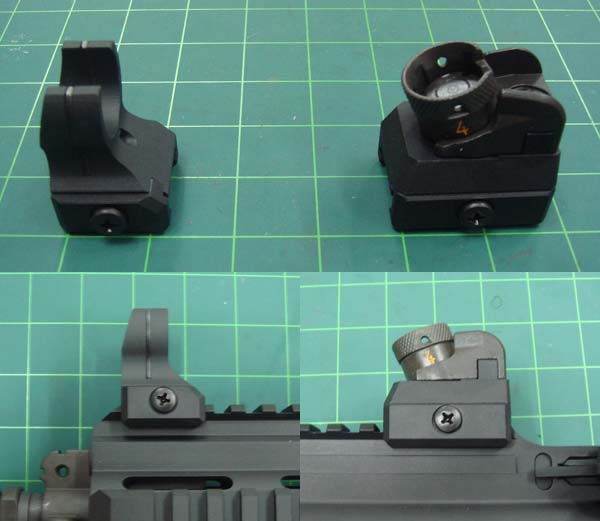

가늠자 가늠쇠를 조립합니다.
이렇게 총에 모양은 다가추었네요!^^
본 상품설명은 서바이벌 건데이에서 직접촬영 및 편집 제작한 것이므로 무단복제를 금지하며
URL링크만 허용하니 반드시 지켜주시기 바랍니다.
|
