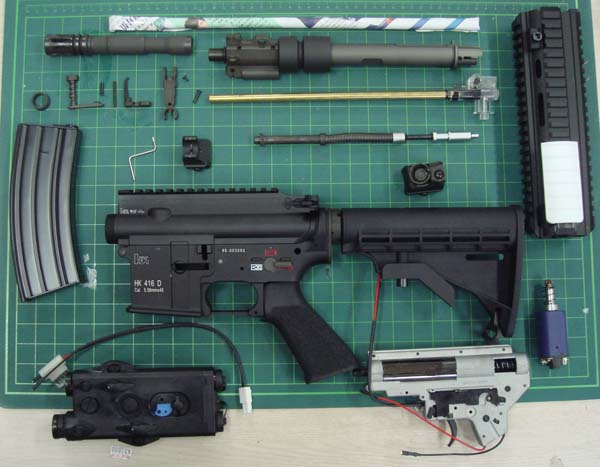

VFC HK416 을 조립해보겠습니다.
부속품이 참 많네요!
m4와 거의 같은 구조이지만 조금씩 다른 부분이있답니다.
기본은 m4라생각하시면 됩니다.
|
.jpg)
|

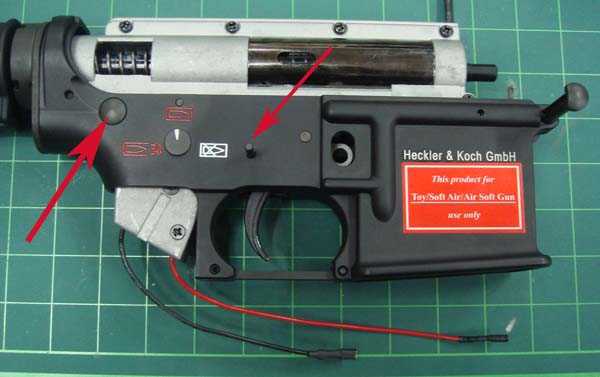

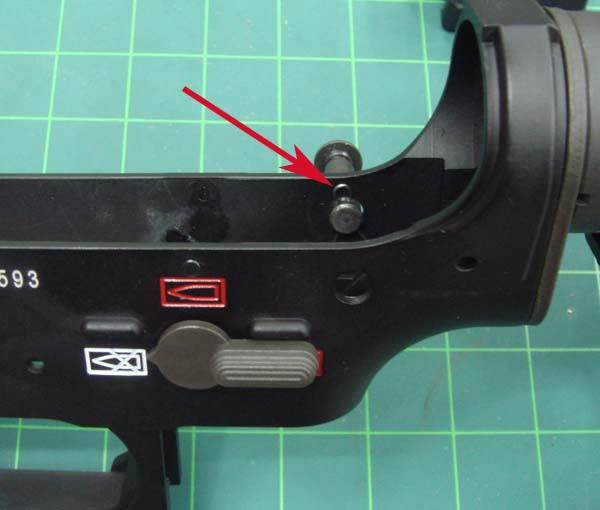

항상 기박을 조립할때 셀렉터는 안전입니다.
그리고 화살표부분 바디핀이 안빠지게 잡아주는 핀입니다.
가끔 뽑아네시는분들 있는데 그냥두시면 됩니다!^^
|
.jpg)
|
셀렉터 안전 상태에서 기박을 조립하고
뒷쪽 바디핀과 중앙바디핀을 조립하시면 됩니다.
|
|

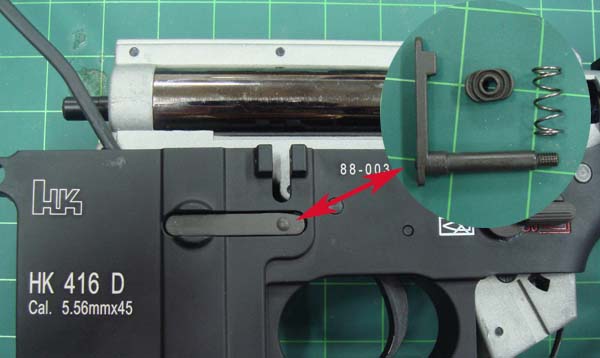

자이제 탄창멈치를 조립합니다.
사진처럼 탄창멈치를 삽입합니다.
|
|
|

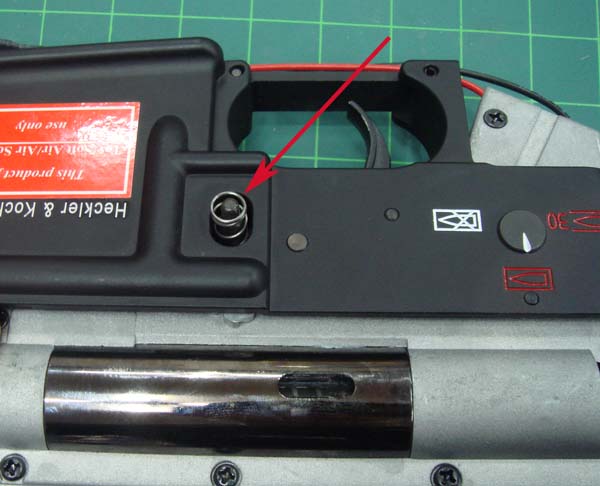

반대편에 스프링을 삽입하고
|
|
ㅁ속부품을 돌릴수있는데 까지 돌려서 잠궈줍니다.그다음
ㅁ속 부품을 꾹둘러주고 반대편으로 뒤집습니다.
|
.gif)
|
뒤집은 다음 사진처럼 멈치를 돌려서 확실히 잠궈줍니다.
너무무리해서 돌리면 기박쪽 탄창멈치 잡아주는곳 부러집니다-주의-
적당히 돌리세요!(반대쪽 멈치가 밖으로 나와서 안놀정도만 잠궈주시면 됩니다)
|
(1).jpg)
|

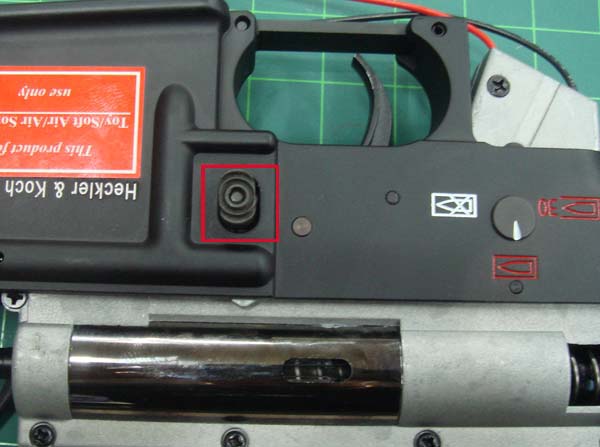

다돌리고나면 반대쪽 멈치가 요렇게 되있답니다.
돌아이버등으로 원위치 해주세요!^^
|
.jpg)
|

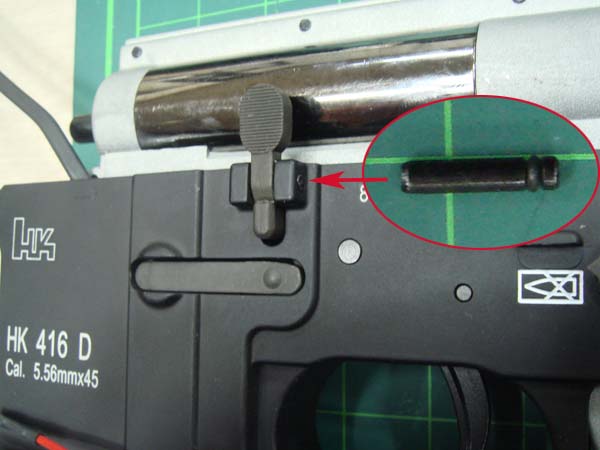

이제 노리쇠후퇴 고정 멈치를 조립합니다.
순서 중요합니다 탄창멈치먼저 하고 하셔야합니다.

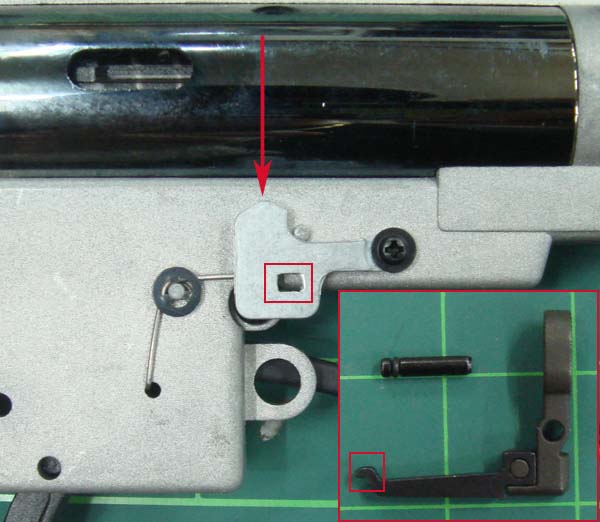

기박이 바디에 조립된상태에서 기박쪽ㅁ부분에 멈치쪽ㅁ부분이 조립되게 해주시면 됩니다(꼬자주면 됩니다)

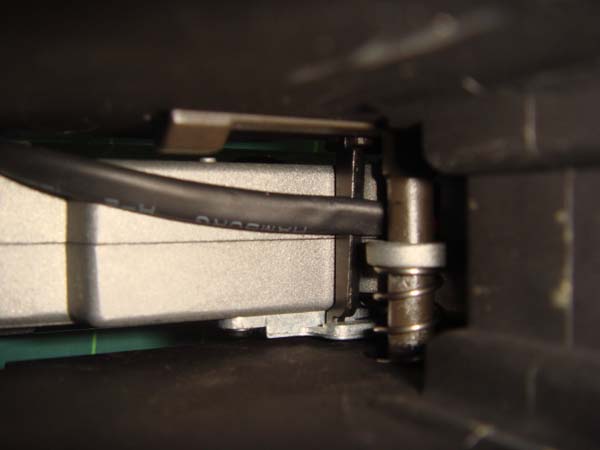

기박쪽 부품을 화살표 방향으로 살짝 눌러주시면서 꽂아주세요!
|
|
|
멈치와 기박쪽 부품이 연동된 모습입니다.
|
|
|
그리고 핀을 박아주시면 됩니다
|
|
|
손잡이를 조립하고 나사를 삽입합니다.
|
|

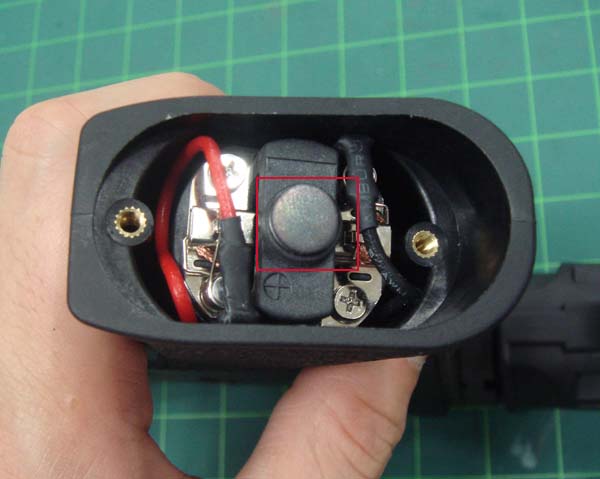

모터를 삽입하고 ㅁ부품 꼭넣어 주셔야합니다.

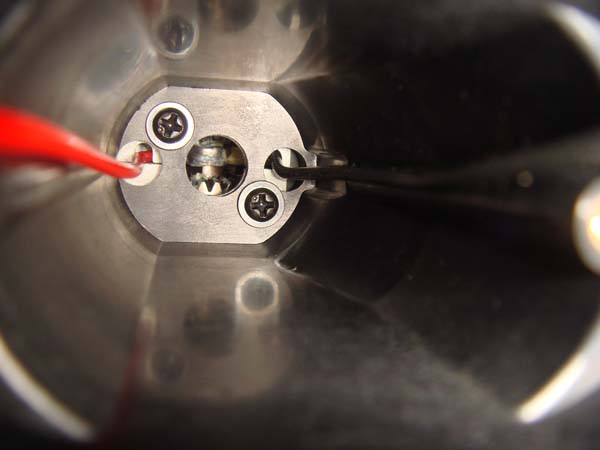

전선은 m4랑 다르게 그냥 양쪽에서 올라옵니다.
|
|
|

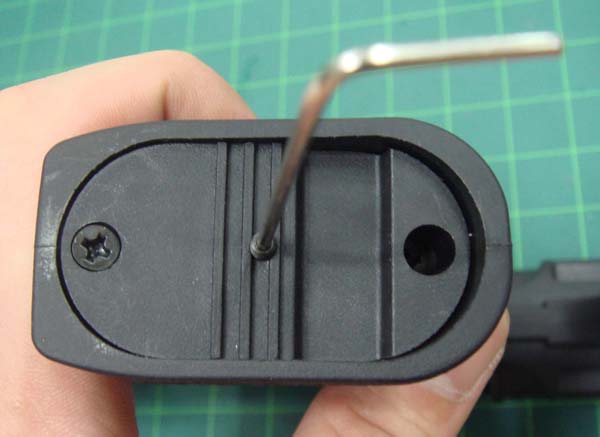

밑뚜껑 조립하고 피치조절 나사도 조립합니다.
|
|

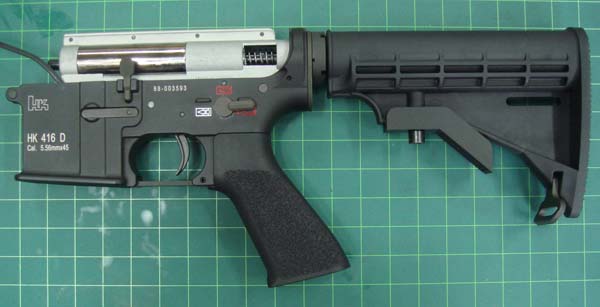

하부푸레임은 조립이 끝났답니다.^^
