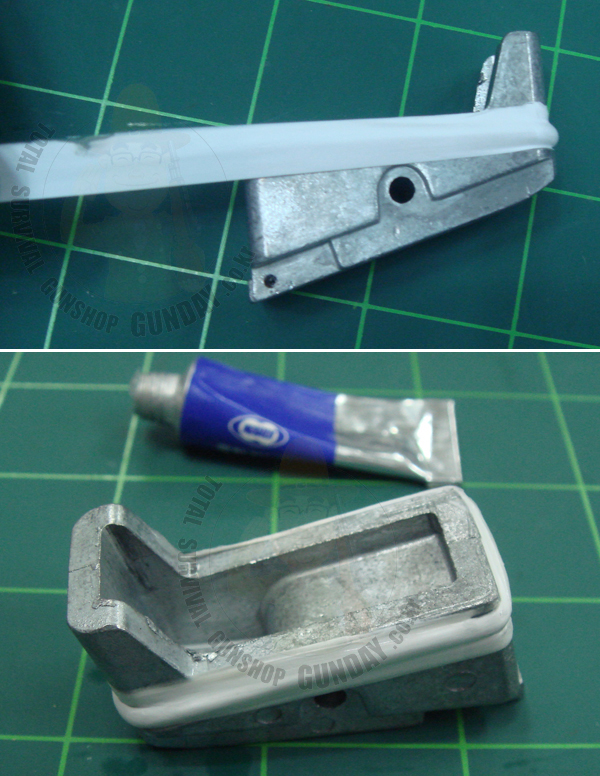

오링부분의 수축된 부분을 테프로 테이프로 감아서 보안을 해줍니다.
테프론테이프는 반을 잘라서 사용하시면 적당한 넓이가 된답니다.

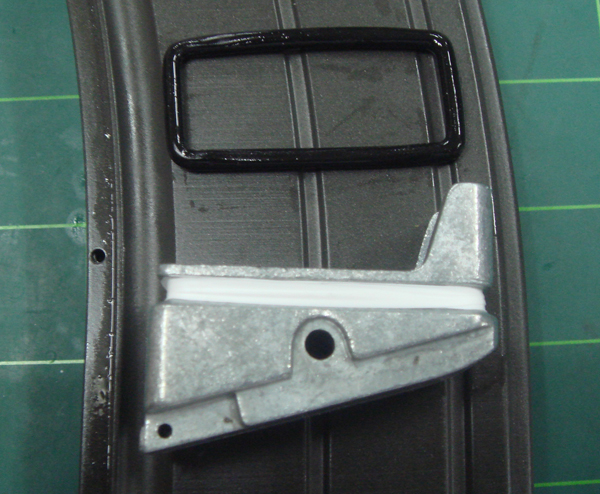

테프로 테이프와 피스톤구리스를 적당히 바르고 조립전의 모습입니다.
|
.jpg)
|
또 다른 방법으로 테프로 테이프를 먼저 홈속에 감아주신다음 고무링을 조립하고 구리스를 발라주셔도 된답니다.
첫번째 방법보다 두번째 방법이 더 깔끔하게 작업이 된답니다.
|
|

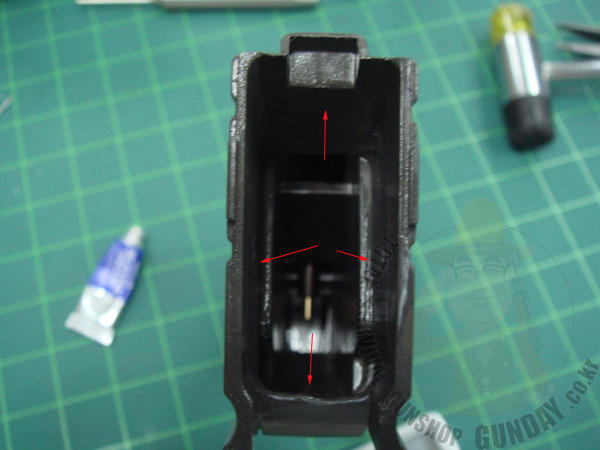

조립전에 탄창의 내부에도 피스톤구리스를 적당량 발라주시면 테프로테이프가 미끄러지면서 조립이 되면 더욱완벽히 조립가능합니다.
|
|
다음은 탄창의 윗부분의 분해입니다.

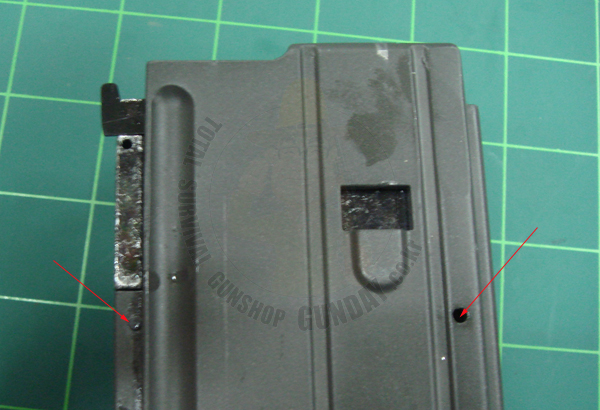

윗부분의 분해는 화살표의 핀두개를 빼고 위로 당겨주시면 모두 위로 올라온답니다.. 이때 내부에 스프링이 있으므로 스프링이 분실되지 않도록 주의하셔야 합니다.
스프리이 반정도 드러나면 먼저 분해를 해놓으면 안전합니다.
|
|

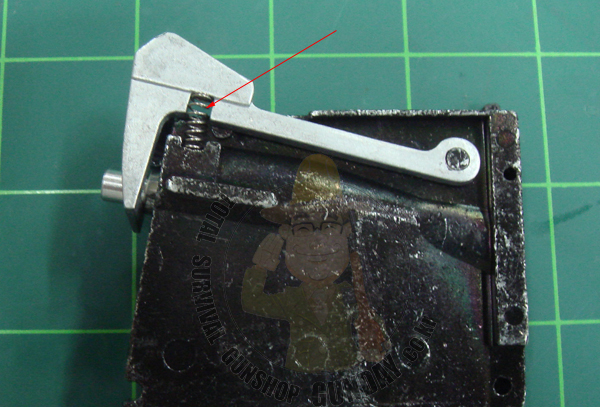

화살표의 스프링이 튕겨나갈수 있으므로 분해조립시 주의하세요..
사진의 부품의 역활은 노리쇠가 후퇴할때까지 탄창의 밸부를 눌러주는 장치로 노뢰쇠가 이부분을 눌러줄때까지 가스는 분출되며 노리쇠가 완벽히 후퇴하는 힘이 생긴답니다.
가스를 주입할때에도 이부분을 눌러주셔서 밸브가 완전히 닫힌상태에서 주입을 하여야 가스 주입이 된답니다.
|
|
|

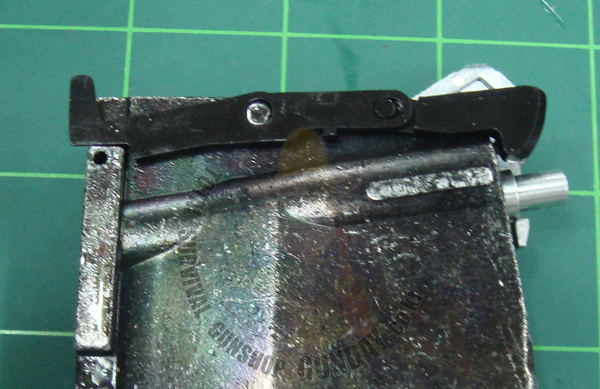

노리쇠 후퇴고정멈치를 작동시키는 부분의 모습입니다..
|
|

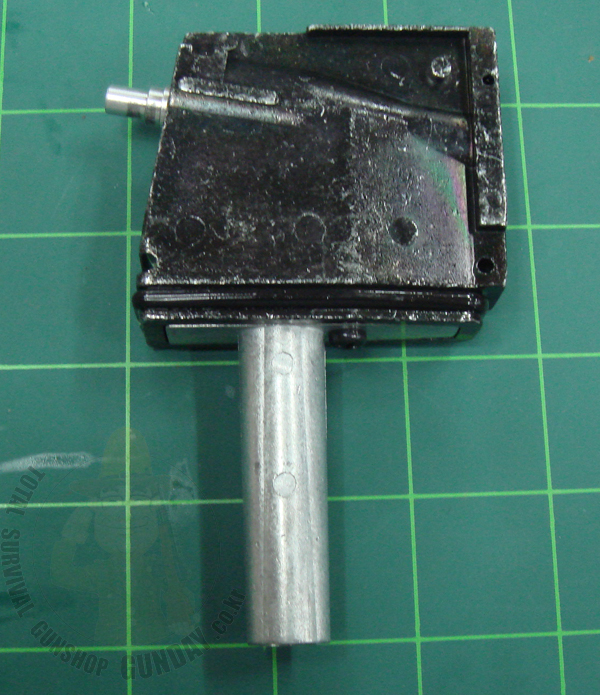

탄창의 윗부분의 모습입니다..
밑으로 나와있는 관은 총을 뒤집어서 사격을 할때 액화가스가 분출되지 않도록 해주는 장치입니다.
|
|

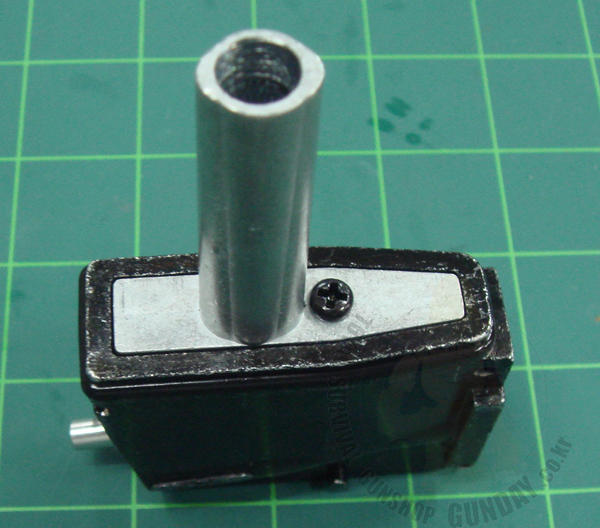

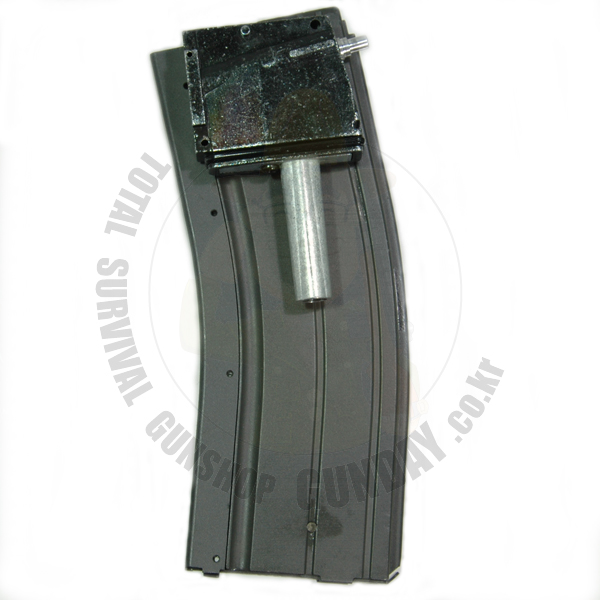

탄창에 조립되는 위치에서 살펴본 모습입니다.
총을 뒤집어서 사격을 할수있도록 탄창의 중간부부에서 가스가 나가므로 가스 주입시 너무많이 액화가스를 채우는것은 발사시 액화가스가 나오는 원인이므로 적당히 주입을 하시는것이 효율적입니다.
|
|
|

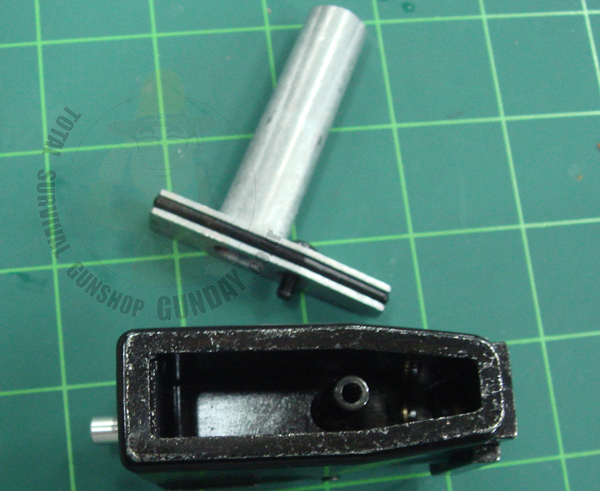

뒤집어 본 모습입니다..
|
|
|
내부에도 가스가 기화할수있는 약간의 공간이 있으므로 가스가 액체에서 기체로 변화하는 공간을 고려해서 사격을 하시면 더욱더 효율적인 작동에 도움이 될것입니다.
|
|
|

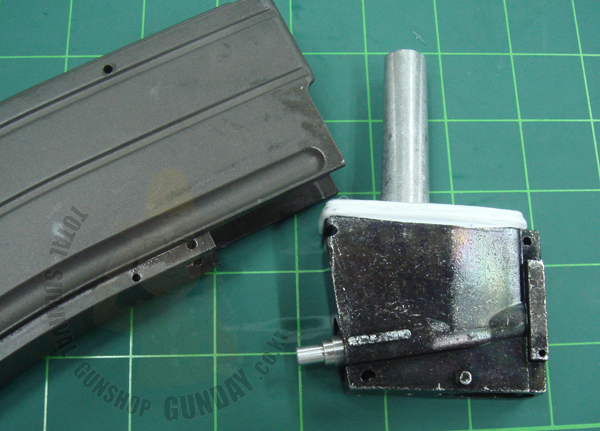

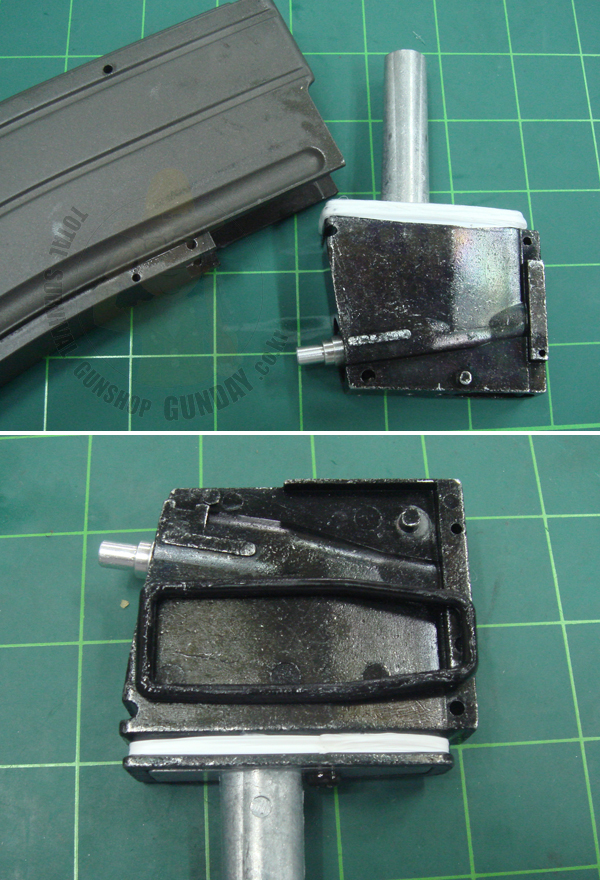

탄창에서 윗부분에서 가스가 새는 경우에도 위의 오링이 수축이 된 경우이므로 아랫부분과 동일하게 테프로 테이프로 보완작업을 해주시면 된답니다.. 윗부분에서 가스가 샌다면 밸브부분의 에러보다는 현재 테프론테이프가 감겨있는 부분이 수축되면서 일어나는 현상이 대부분입니다.
|
.jpg)
|
테프론 테이프를 감아준다음 윗부분의 내부에도 피스톤구리스를 발라주셔야 조립이 무난해진답니다.
윗부분의 경우는 처음부터 마찰이 생기므로 넓게 발라주시면 조립이 쉬워진답니다.
|
|
|
밸브부분의 참고사진입니다.
|
|
|

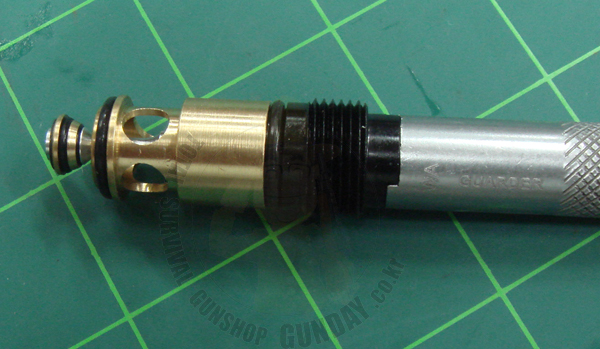

밸브를 분해하고 조립할때에는 가더사 밸브키가 아주 잘 맞으며 내부의 깊이문제로 밸브가 눌려지는데.. 사용을 하기위해서는 밸브키의 내부의 깊이는 더 깊게 가공을 해주셔야 사용이 가능합니다.
|
|

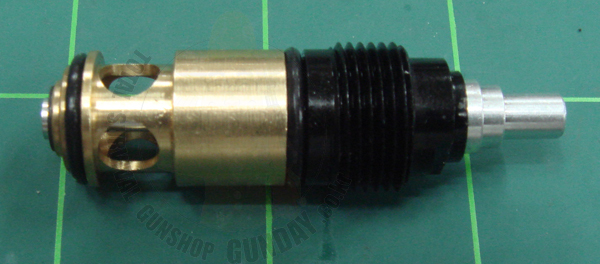

밸브를 분해한 모습입니다..
