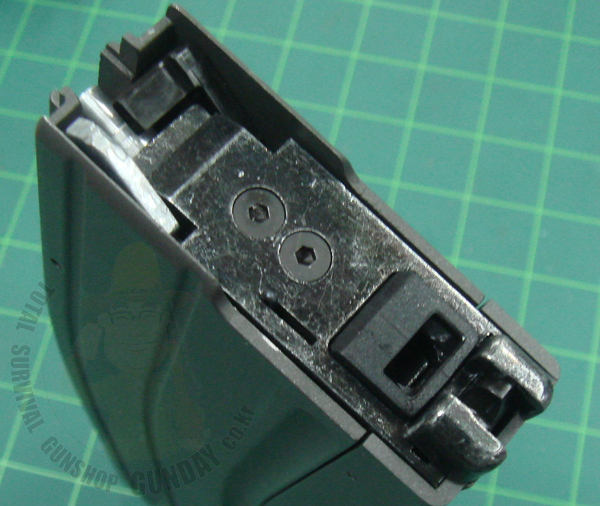

탄창을 분해하기 위해서는 탄창윗부분의 나사 2개를 먼저 풀어줍니다.
|
|
|

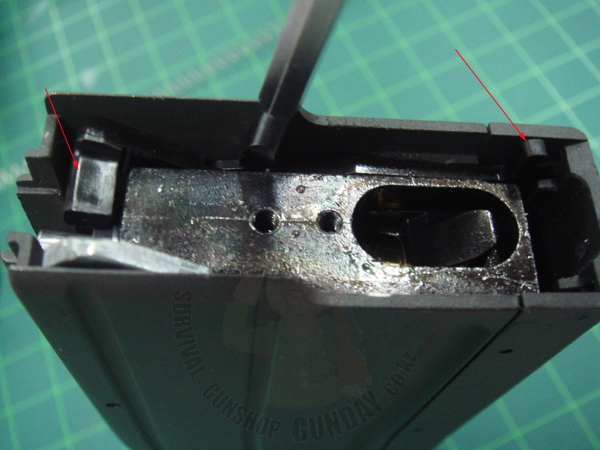

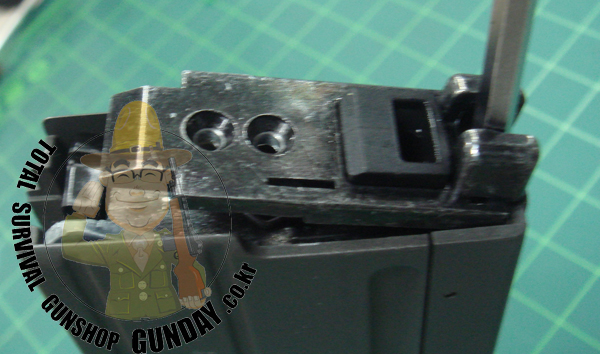

볼트를 풀어준다음 윗볌의 철판을 들어주면서 뒤로 당기면서 분해를 합니다. 이때 철판을 들기 위해서는 탄을 밀어올리는 프라스틱을 드라이버등으로 속으로 밀어넣고 들어오리며 뒤로 당길때에는 탄창고무를 먼저 제거를 하거나 스프링을 잡고있는 부분을 먼저 분해해서 약간 벌려주시면 쉽게 분해가 됩니다.
|
|

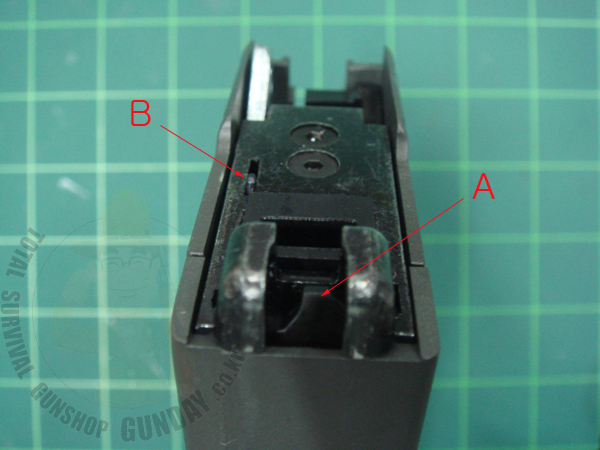

WA M4의 빈총사격을 가능하게 하는 노리쇠 후퇴고정 멈치를 작동하지 않게 하는 장치(B)입니다.
A부분의 탄을 밀어주는 프라스틱을 밑으로 내린다음 B의 철사를 앞으로 현위치로 밀어주면 프라스틱이 올라오지 못하며 비비탄이 없는 상태에서도 작동이 가능하게 해줍니다.
|
|
|
철사가 앞으로 전진을 하면 탄이 없을때 올라오는 프라스틱 부품의 한쪽옆을 막으므로 탄이 있을때처럼 완벽히 올라오지 못하므로 노리쇠 후퇴고정 버턴을 작동시키지 못한답니다.
|
|
|

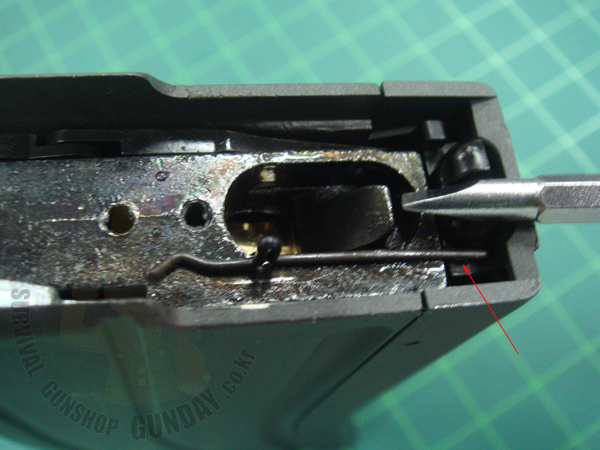

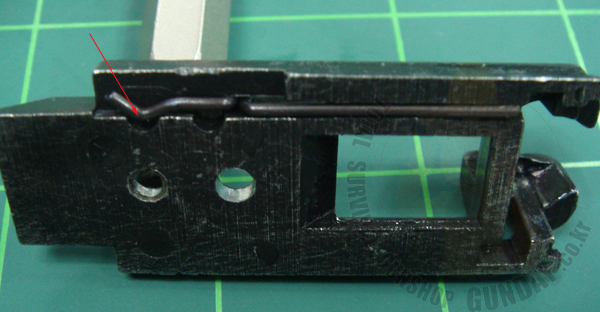

철사는 화살표부분처럼 스토퍼가 있으므로 진동에 의해 스스로 움직이지 못하며 일정수준이상의 힘으로만 작도이 가능하도록 되어있습니다.
|
|
|
탄을 밀어올려주는 프라스틱 부분이 밑으로 내려가 있는 상태입니다..
|
|
탄을 밀어올려주는 프라스틱 부분이 위로 올라온 상태입니다.
이때 좌측의 넓은 프라스틱부분이 노리쇠후퇴고정 먼치를 들어올려서 노리쇠가 후퇴고정된답니다..
|
|
|

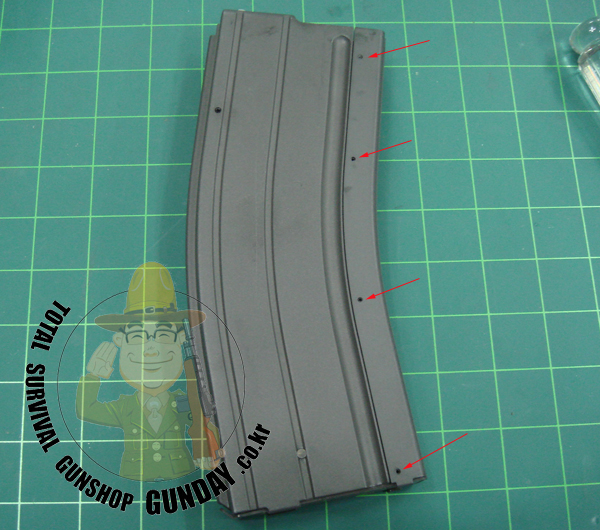

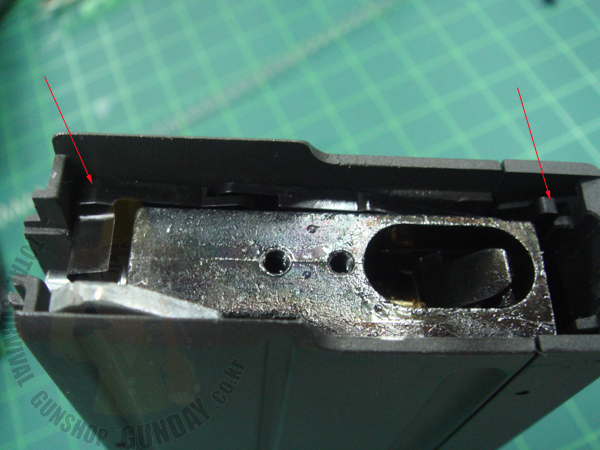

다음은 스프링부분을 감싸고 있는 부분의 분해로 화살표의 4개의 핀을 분리합니다.. 스프링커버의 경우는 미리 분해를 해서 2mm정도 벌려놓으면 철판분리시 편리합니다...그리고 스프링이 튕겨나가지 않도록 윗부분을 손으로 잘 감싸주셔서 분실되지 않도록 주의하세요.
|
|
|

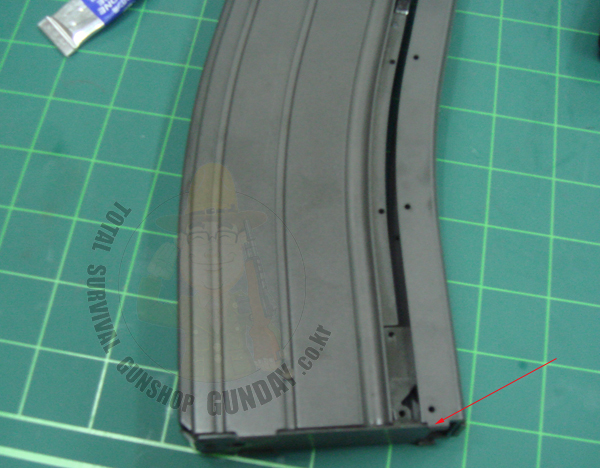

스프링을 감싸고 있는 판을 분해시에는 아래위를 동시에 벌려주시면서 화살표부분의 파손을 방지해주세요. (부러져도 특별한 기능은 없으므로 작동에는 문제가 없는 부분입니다만 보기에....)
|
|
|

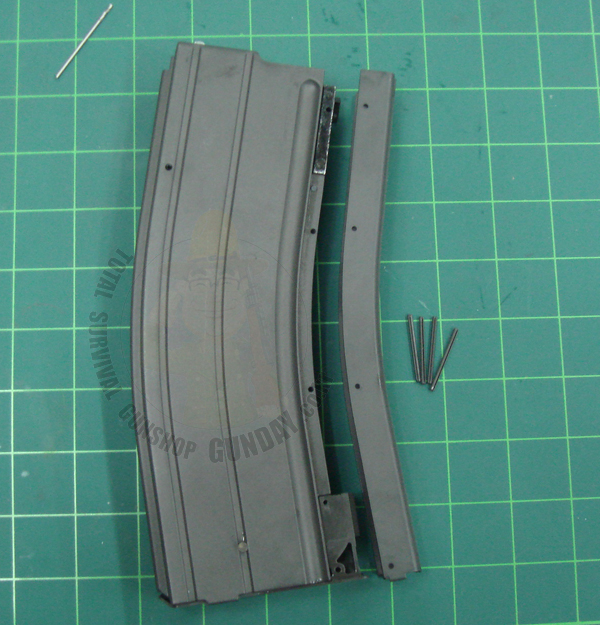

4개의 핀을 빼고 옆으로 분리한 모습입니다.
|
|
다음은 탄창의 밑부분의 분해입니다.

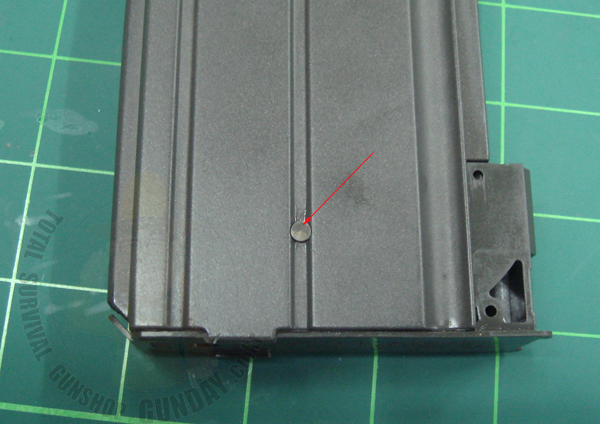

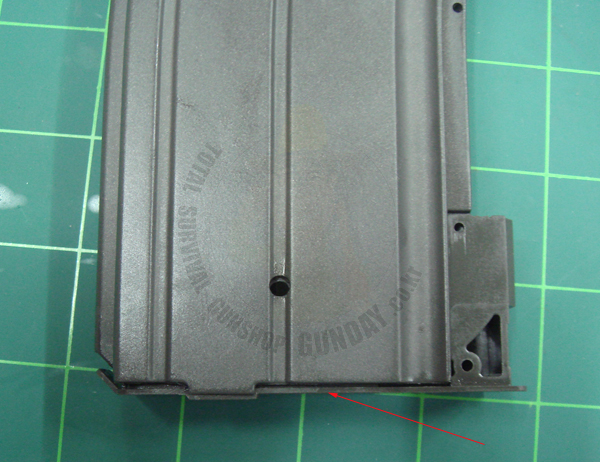

밑부분 분해는 화살표의 핀을 제거하합니다..
|
|
|

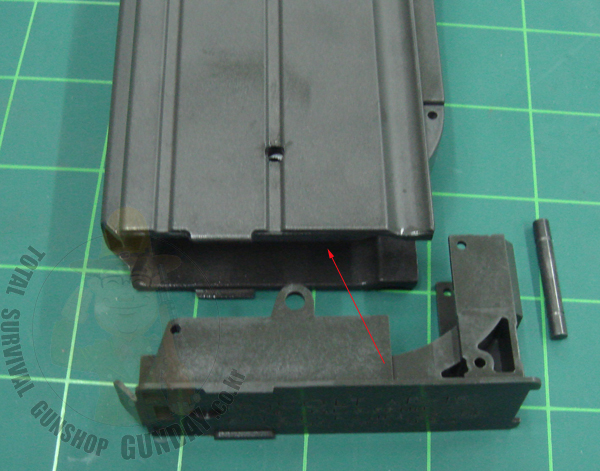

화살표의 프라스틱부분을 밑으로 당겨주시면 분해가 됩니다.
|
|
|
프라스틱 밑판을 분해한후에는 화살표속의 가스탱크의 밑부분을 당겨내면 밑부분만 분리가 됩니다.
|
|
가스탱크의 밑부분이 분리된 모습입니다.

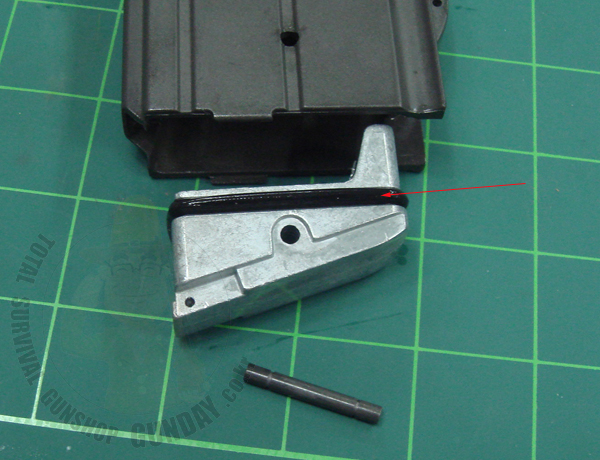

보통 탄창의 아랫부분에서 가스가 샌다면 화살표의 오링이 수축이 되어서 완벽히 막아주지 못하는 현상으로 보완작업이 필요하답니다.
|
|

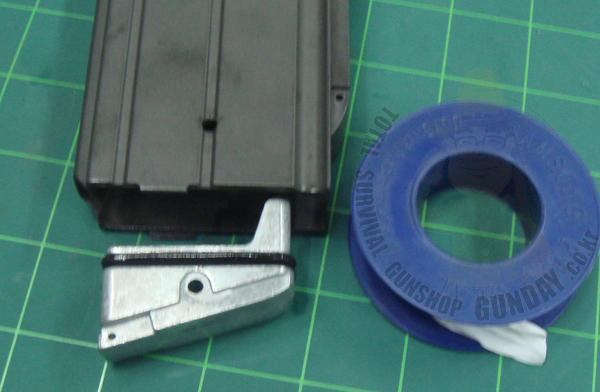

오링의 보완작업에는 수도공사등에서 사용하는 테프로 테이프를 이용하면 쉽게 보완할수 있습니다.
2부에서 계속됩니다..........
