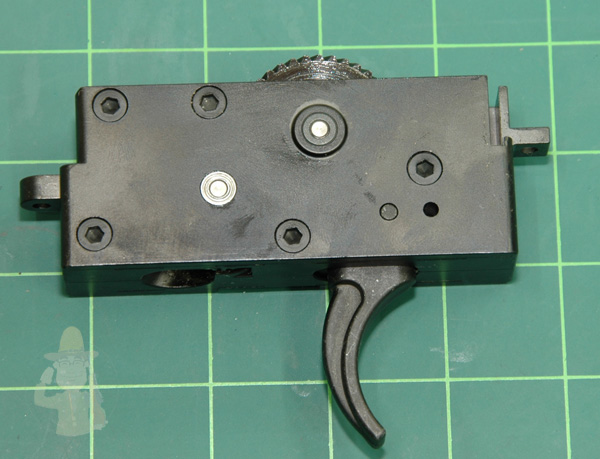

기어박스는 제조사에 조립된 상태이므로 별도로 조립을 하지 않으셔도 되는 부분입니다.
|
|
|

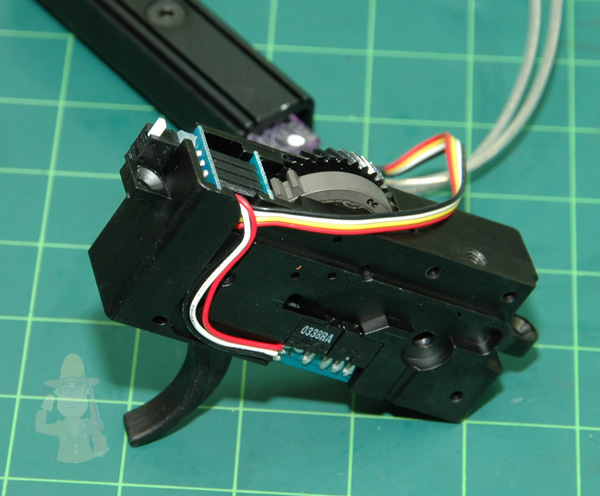

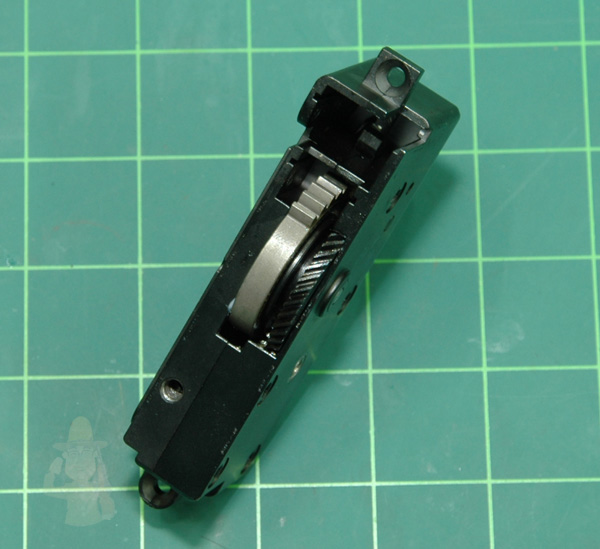

기어박스의 기어부분의 사진이며 앞쪽의 빈공간에 기판을 조립하는 공간입니다.
|
|

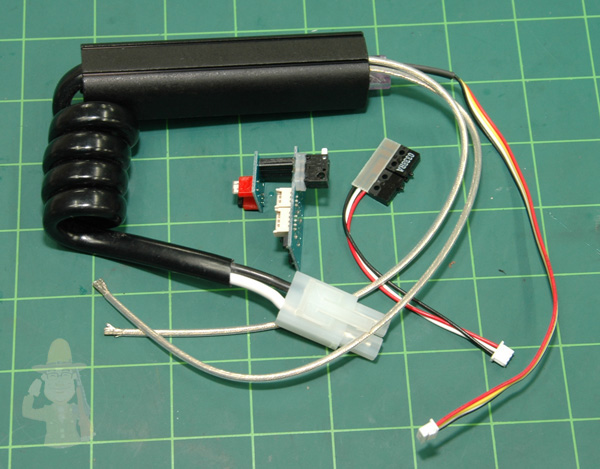

이제품의 가장 핵심인 기판과 배선입니다.
조립시에는 정전기 방지를 위해 제품에 포함된 고무장갑을 착용하고 기판등을 만지도록 하세요..
|
|

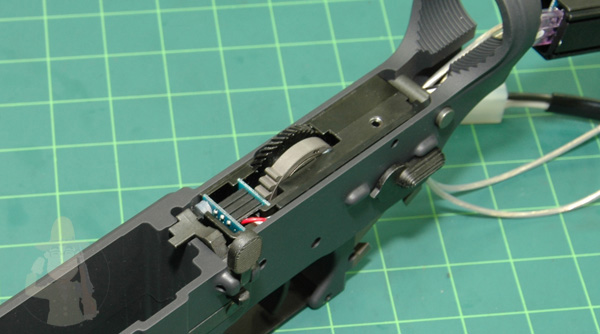

기판을 삽입하고 배선정리중인 모습입니다.
자세한 참고사진은 cd에 포함된 pdf파일을 참고하세요..
|
.jpg)
|
|
사진이 중복되었네요..죄송!!
|
|
|

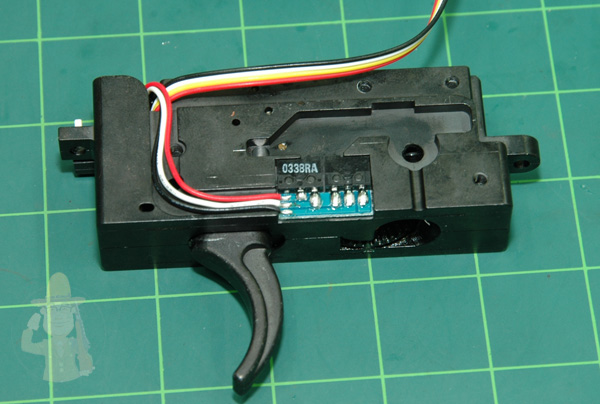

셀렉터부분의 기판입니다. 안전과 단발 점사도 전자회로의 스위치로 작동이 됩니다.
|
|
|

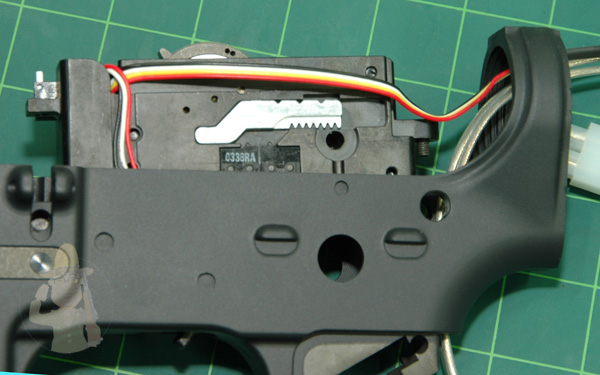

외부 셀렉터를 사진의 위치에 넣고 하부 리시버에 기어박스를 조심스럽게 넣어주세요.. 옆면의 셀렉터 기판과 배선이 손상되지 않게 주의하세요.
|
|
|
모터로 연결되는 선은 긴선이 "+"선이며 좌측으로 내려가면 참고CD의 모양과 동일하게 조립이 됩니다.
|
|
|

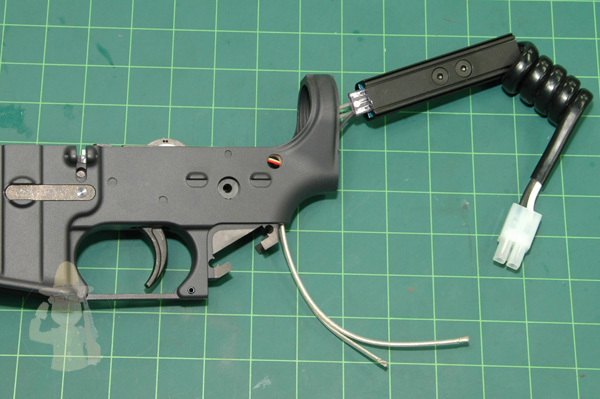

기어박스가 완전히 조립이 되면 뒷쪽으로 나가는 배선을 정리하면서 프라스틱 부품으로 덮어줍니다.
|
|
|
기어박스를 고정하고 난뒤의 모습입니다.
|
|
|

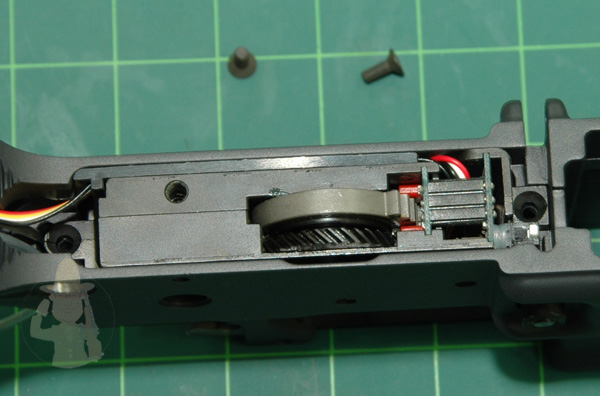

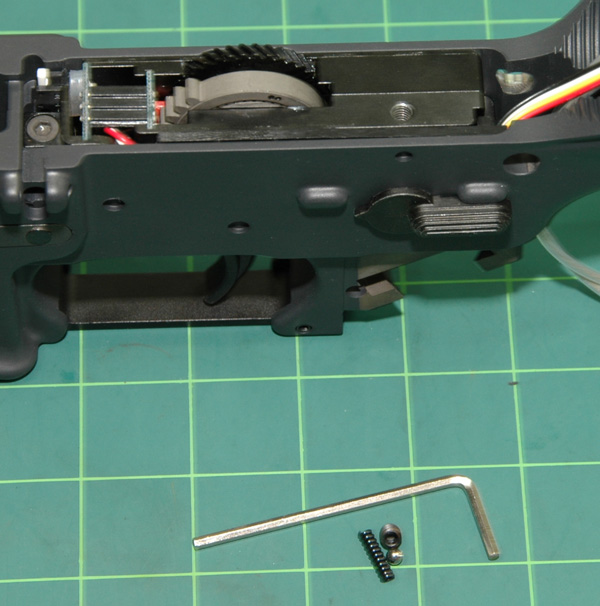

다음은 셀렉터를 조립을 하며 내부의 은색 셀렉터를 앞쪽으로 밀어놓은 다음 안전위치에서 조립을 하면되며 이상태에서 안전,단발, 연발로 움직여 보고 이상이 없다면 강구,스프링을 넣고 육각볼트로 고정을 해줍니다.
|
|
|

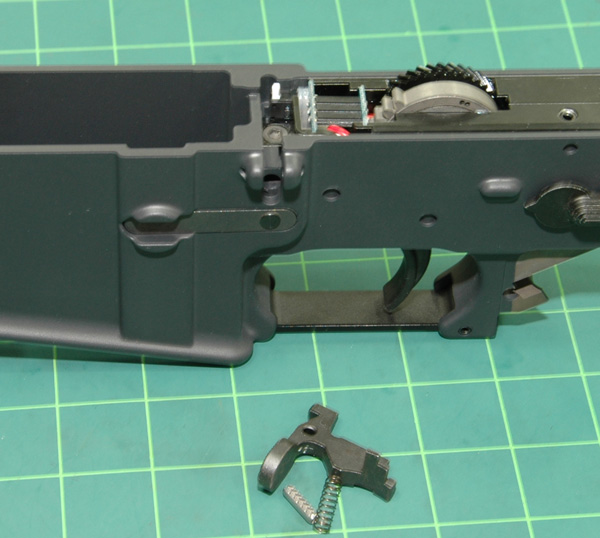

다음은 장전레버를 고정하는 멈치를 조립합니다.
|
|
|

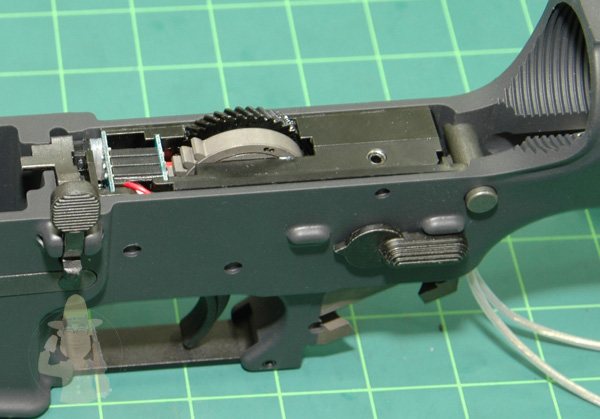

장전레버와 리시버핀을 고정한 모습입니다.
|
|
|
기어박스부분의 조립이 완료된 상태입니다.
|
