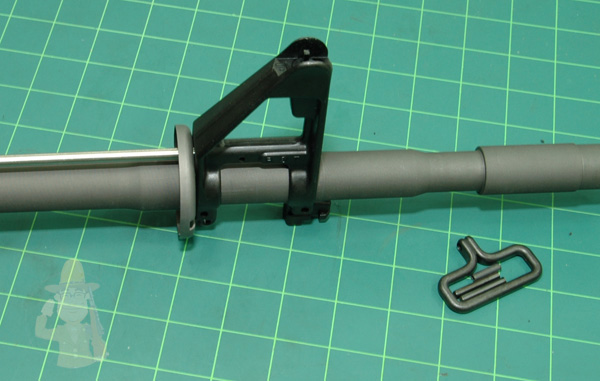

가늠쇠쪽의 조립된 모습입니다.
|
|
|

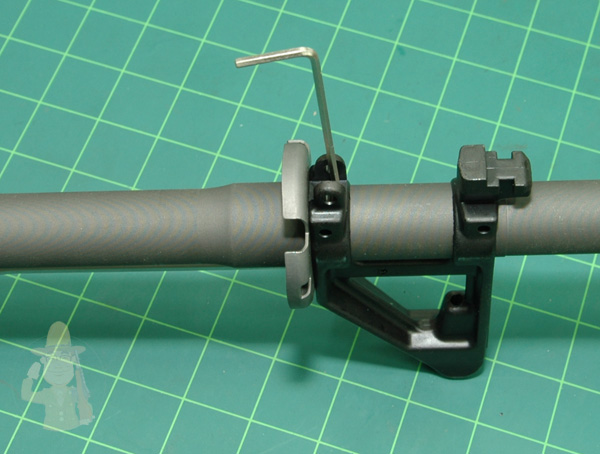

가늠쇠의 고정은 총열과 핀을 고정하는 부분을 정확하게 위치시킨후 육각렌찌로 고정을 합니다.
|
|
|
다음은 양쪽의 핀을 고정을 하면 가늠쇠는 단단히 고정됩니다.
|
|
|

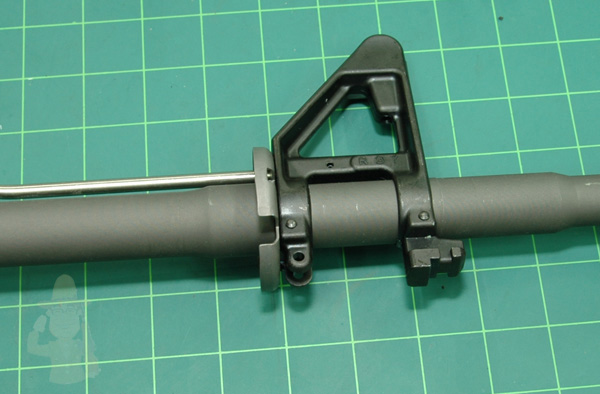

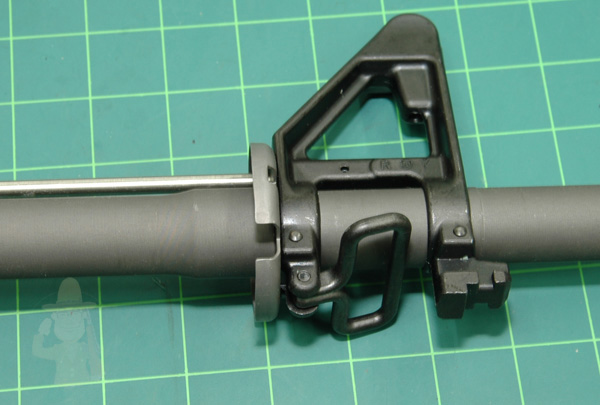

멜빵고리를 고정한 모습입니다.
|
|
|

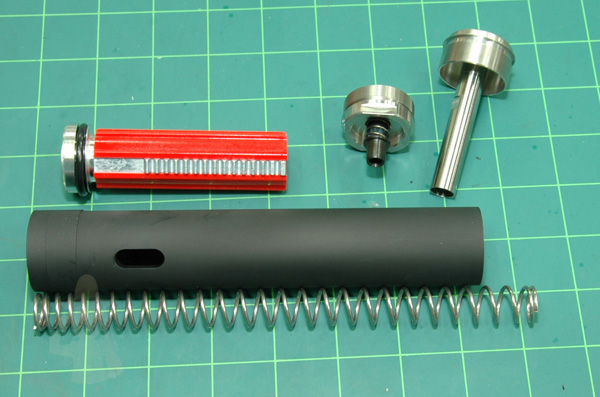

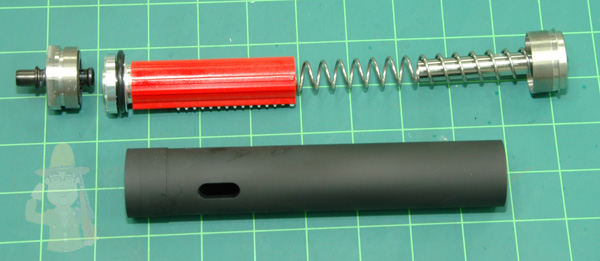

다음은 실린더부분을 조립을 하기 위해서 부품을 나열해놓았습니다.
|
|
실린더 내부에는 사진처럼 피스톤과 헤드, 가이드가 조립이 됩니다.
실린더의 방향은 반대로 되어있네요..
조립전 피스톤만 내부에 어떦게 조립이 되는지 가조립을 해보시고 조립을 하시면 편리합니다.
특히 나사산이 정확하게 조립을 하도록 주의하세요.
|
|
|

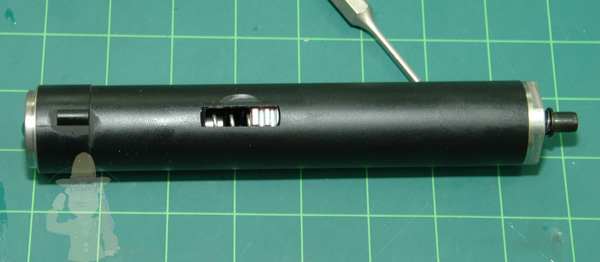

실린더를 조립한 모습입니다.
|
|
|

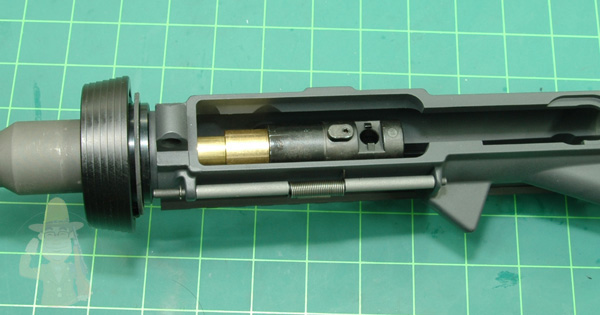

다음은 총열속으로 이너바렐과 챔버를 조립합니다.
|
|
|
챔버는 밀착시켜놓으시면 됩니다.
|
|
|

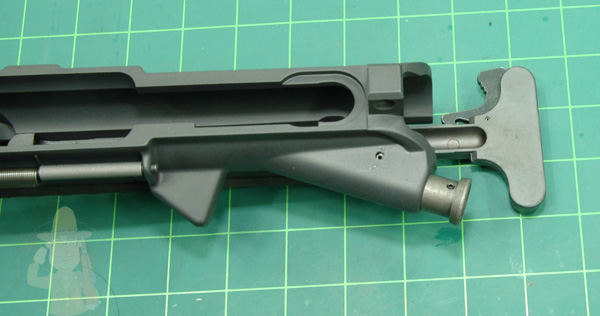

장전손잡이를 조립하면서 실린더를 동시에 조립을 하기 위해 장전손잡이를 사진처럼 조립을 하고..
|
|
|

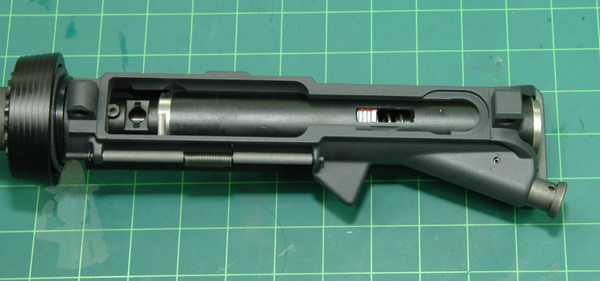

실린더를 넣으면서 장전손잡이를 함께 밀착을 시켜줍니다.
|
|
|

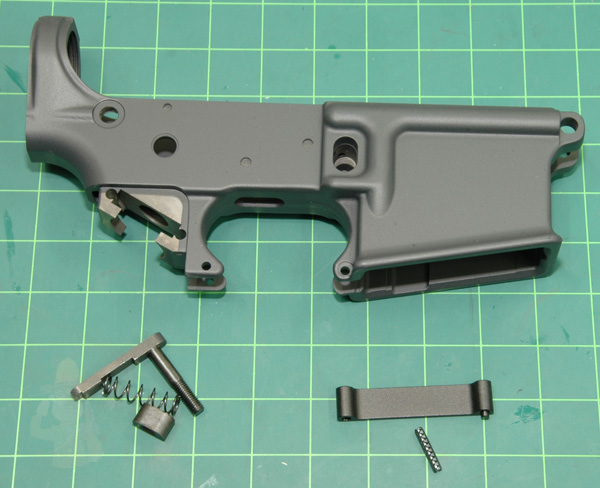

다음은 하부 리시버를 조립하는 부분으로 먼저 탄창멈치과 방아쇠울들 조립합니다.
|
|
|

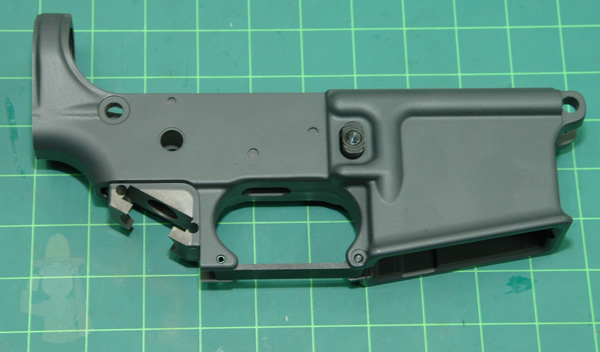

탄창멈치와 방아쇠울이 조립된 모습입니다.
|
|
|

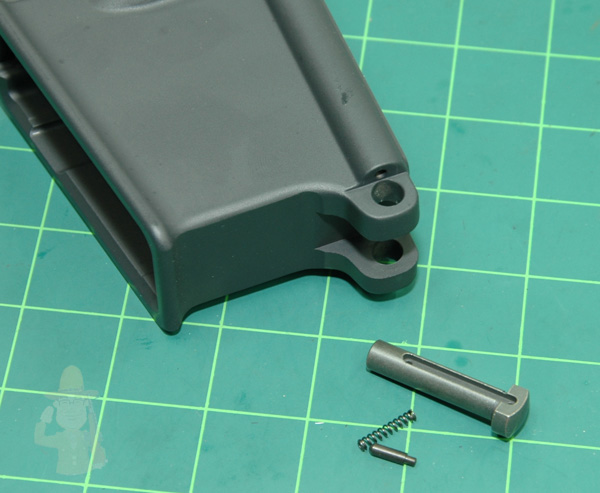

다음은 리시버의 앞쪽핀을 조립하며 부품이 튕겨나가서 분실되지 않도록 안정된 위치에서 조립을 하세요..
|
