박스의 모습입니다.
현재 보이는 밑면에 각종부품들이 추가로 수납이 되어있습니다.
|
|
|
|

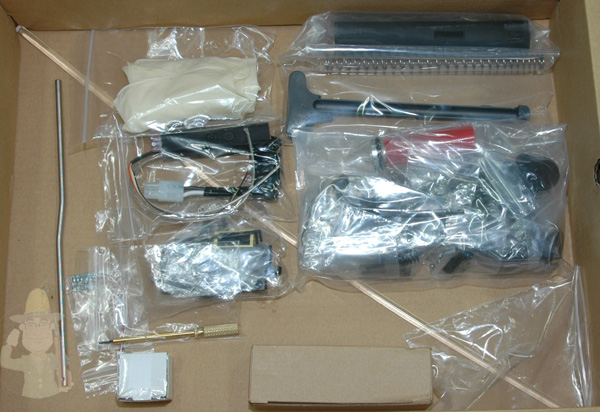

박스내부의 모든 구성품이 이중으로 포장되어있습니다.
|
|
|

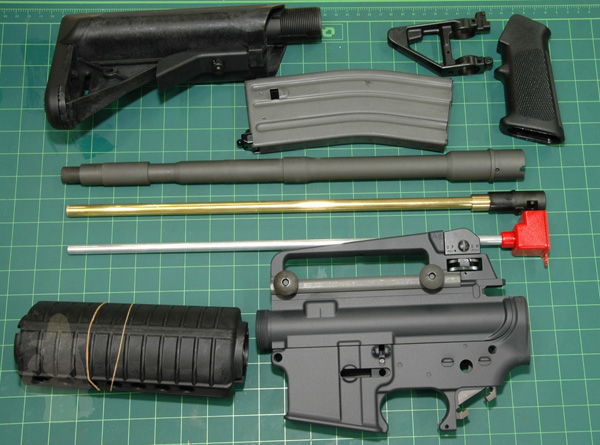

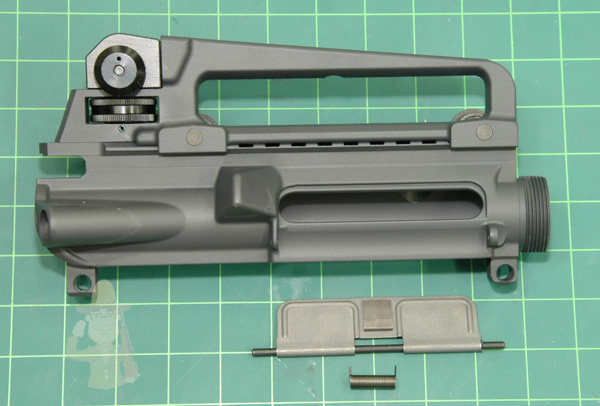

먼저 상부리시버 부분을 조립을 하기 위해 필요한 부품만 선택해서 조립을 합니다.
|
|
|

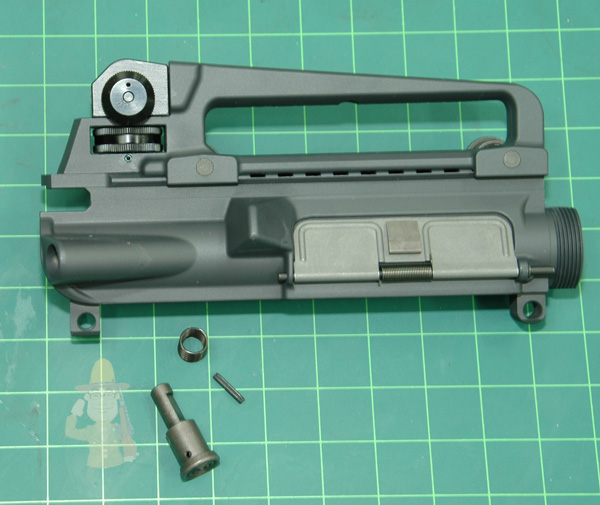

탄피배출구를 조립하여였으며 다음은 응급처치레버를 조립합니다.
|
|
|

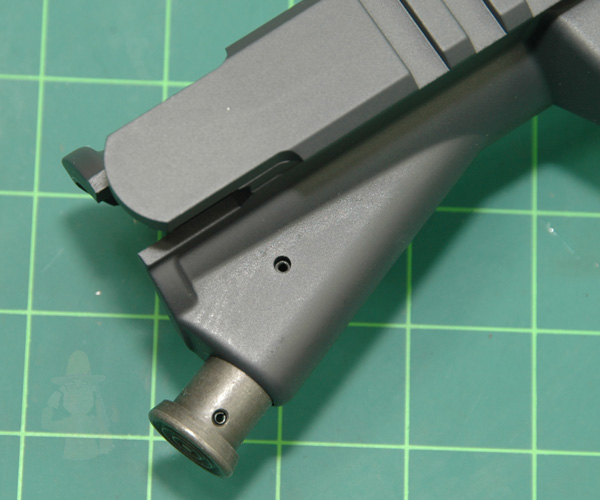

조립을 한 모습으로 핀을 깔끔하게 고정해주시면 됩니다.
|
|

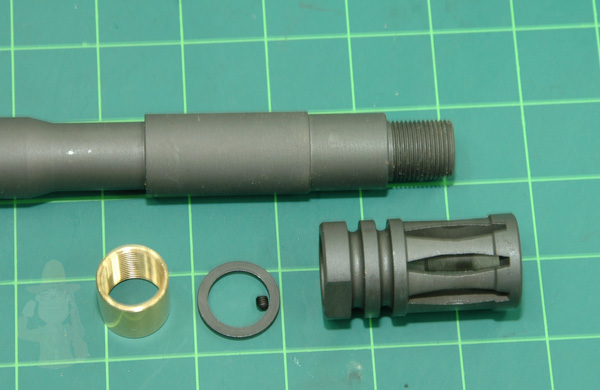

소염기 부분을 조립합니다.
소염기부분의 나사는 14mm 정나사 방식입니다.
|
|

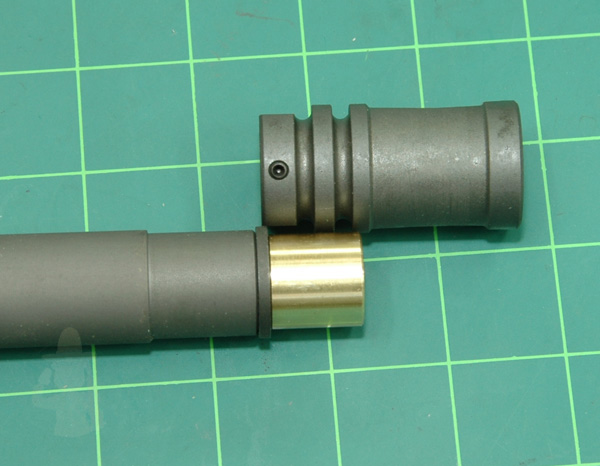

소염기 부분은 황동링을 조립하고 육각렌찌로 고정하는 방식입니다.
소염기의 고정은 간단하며 가늠쇠를 조립하고 난뒤에 고정을 하시면 됩니다.
|
|
|

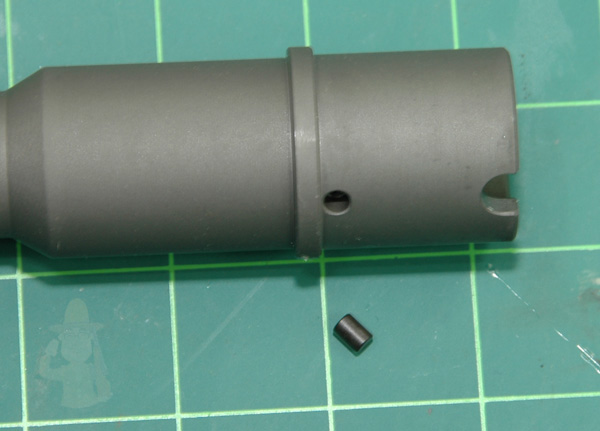

총열을 상부리시버와 조립을 하기위해 핀을 고정합니다.
|
|
|

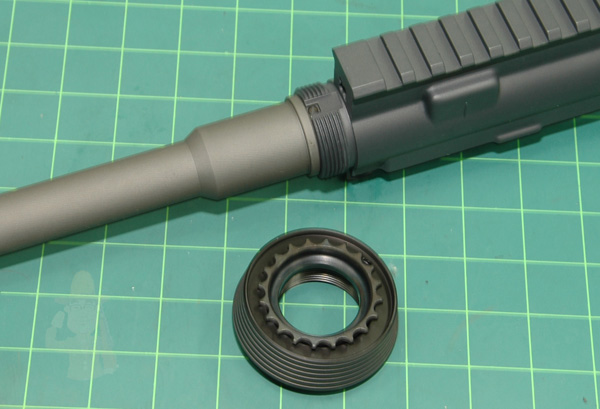

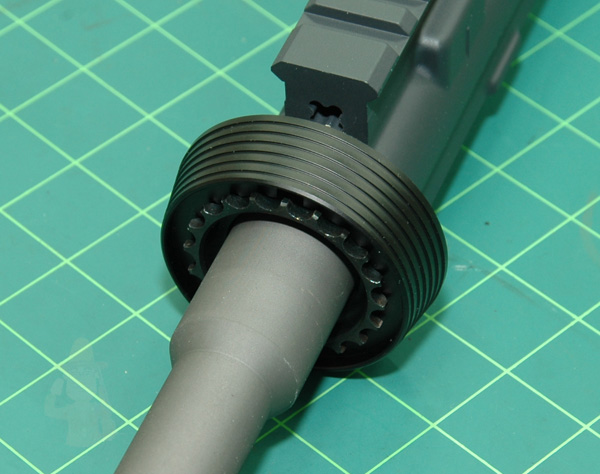

다음은 링을 조립을 하며
|
|
|
링조립시에는 가스할대가 조립이 되도록 스프링과 홈을 정확히 위치시켜놓습니다.
|
|
|

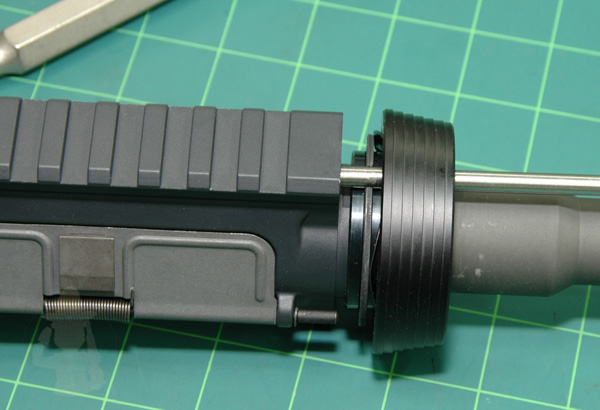

앞쪽에서 가스활대가 상부리버까지 통과해야 합니다.
|
|
|

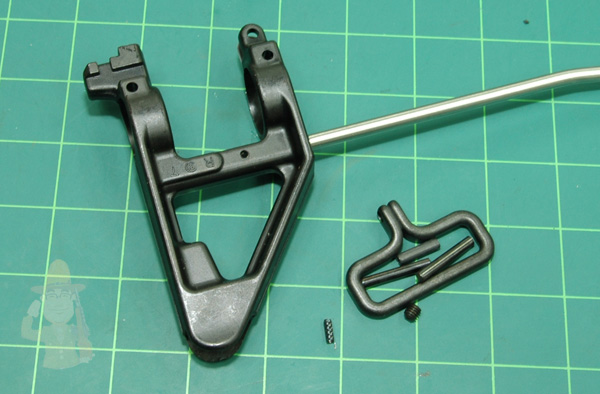

가늠쇠와 가스할대를 조립합니다.
|
|
|

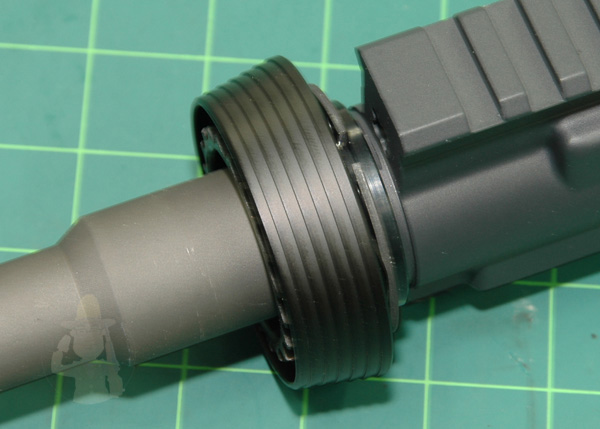

가스할대가 링을 통과하고 상부리시버에 결합이 된 모습입니다.
|
본 상품설명은 서바이벌 건데이에서 직접촬영 및 편집 제작한 것이므로 무단복제를 금지하며
URL링크만 허용하니 반드시 지켜주시기 바랍니다.
|
