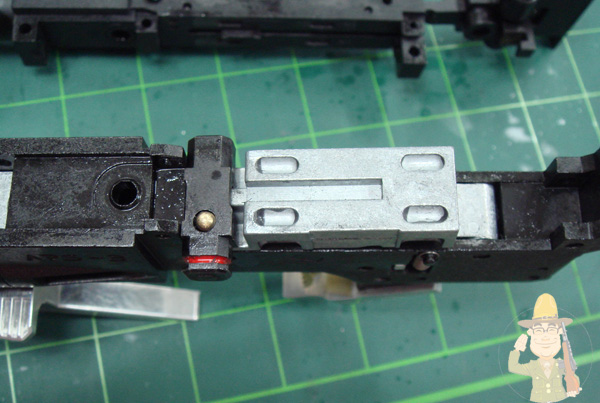

안전장치 부분입니다..
햄머역활을 하는 흰색부분이 뒤로 후퇴를 한상태에서 레버를 옆으로 밀면 앞으로 전진을 하지 못하는 구조입니다.
|
|
|
밸브부분입니다..
|
|
|

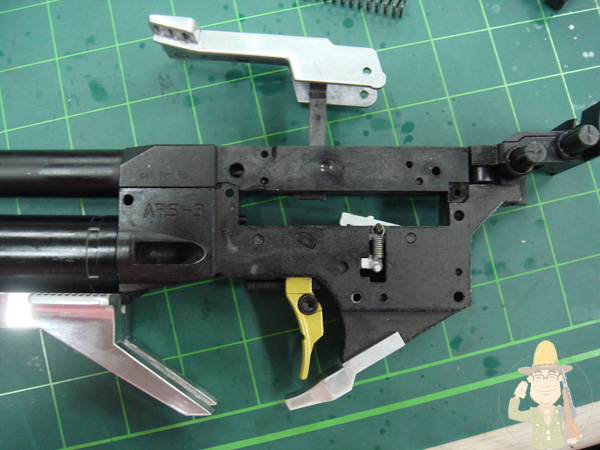

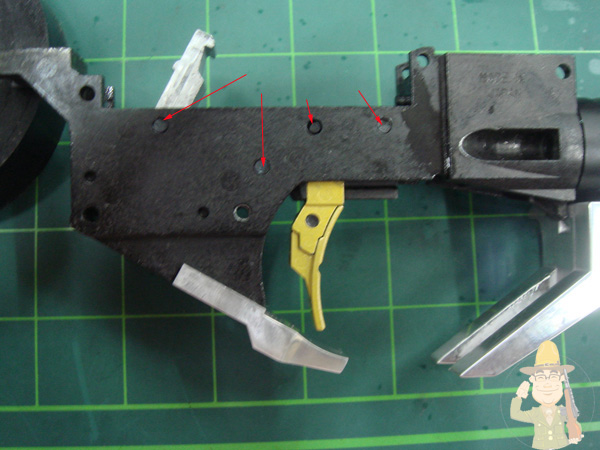

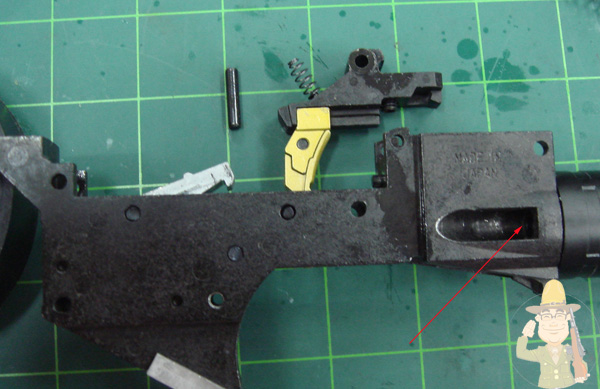

하부의 방아쇠 부분을 분해하기 위해서는 화살표의 핀을 제거하시면 됩니다.
|
|
|

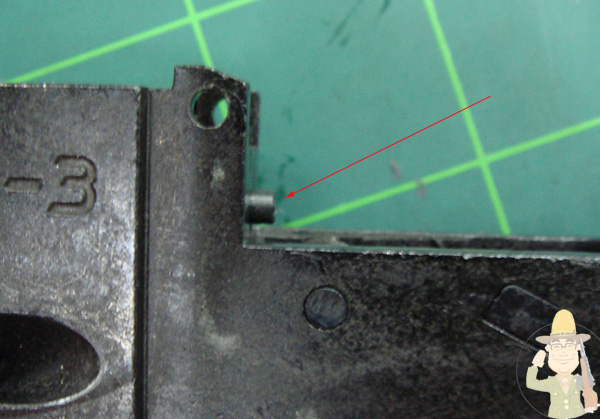

공기가 압축되는부분을 분해하기 위해서는 화살표에 있는 앞뒤의 육각볼트를 분해합니다..
|
|
|

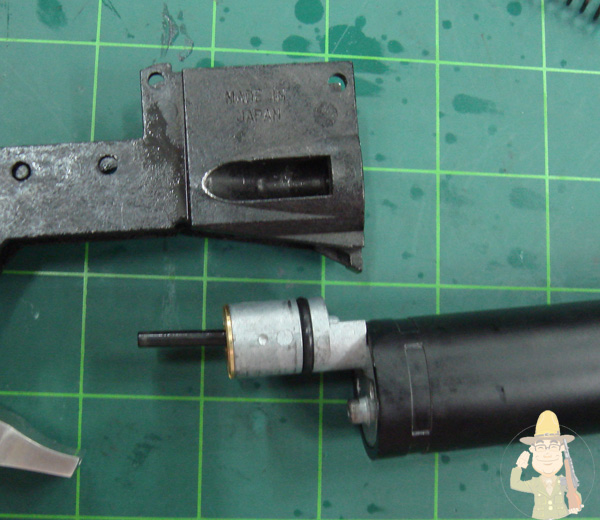

앞축탱크부분이 분리된 모습입니다.
|
|
|

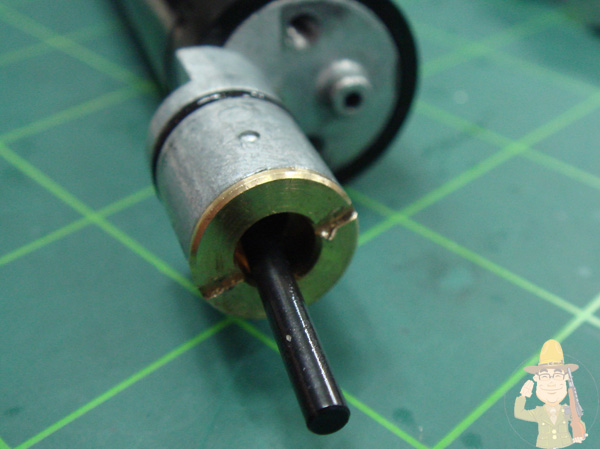

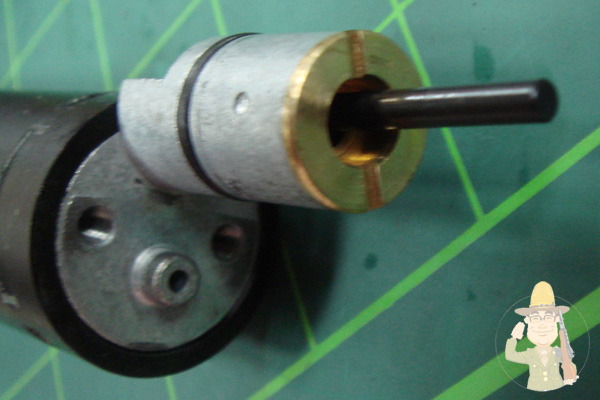

밸브부분의 모습입니다.
|
|
|

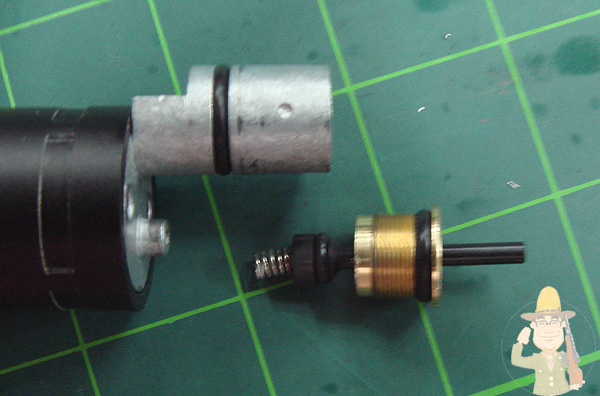

밸브부분을 분해한 모습입니다..
밸브를 끝부분을 때려주시면 내부로 밀려들어가면서 압축공기가 앞으로 나온답니다.
|
|
|

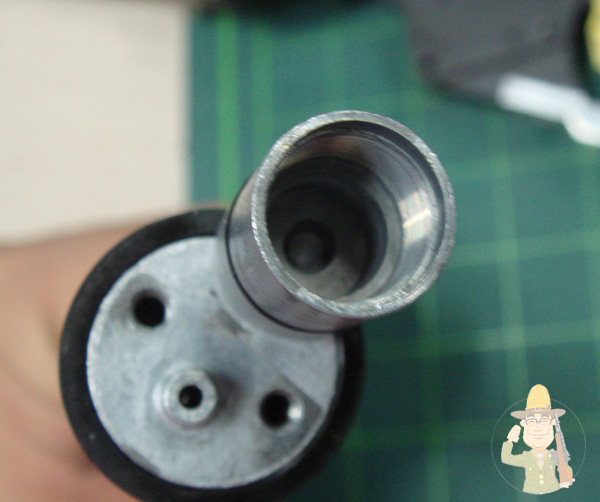

내부의 모습입니다...
|
|
|

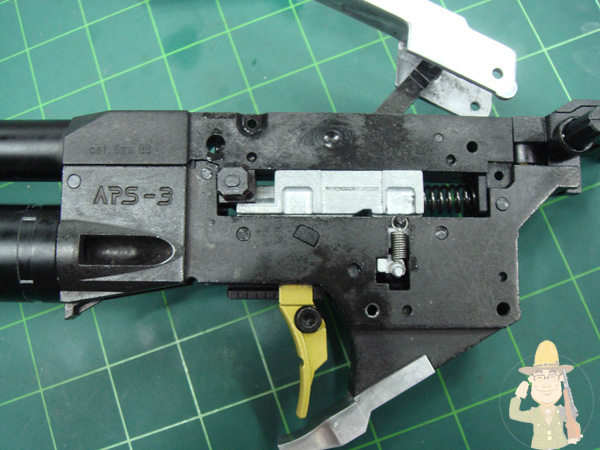

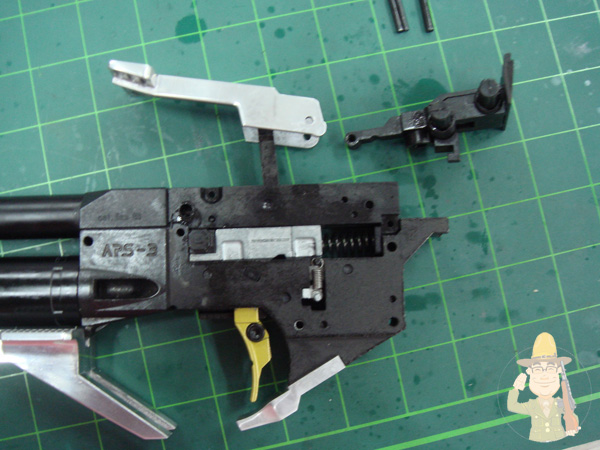

햄버부분을 제외하고 가조립을 해본 모습입니다.
|
|
|

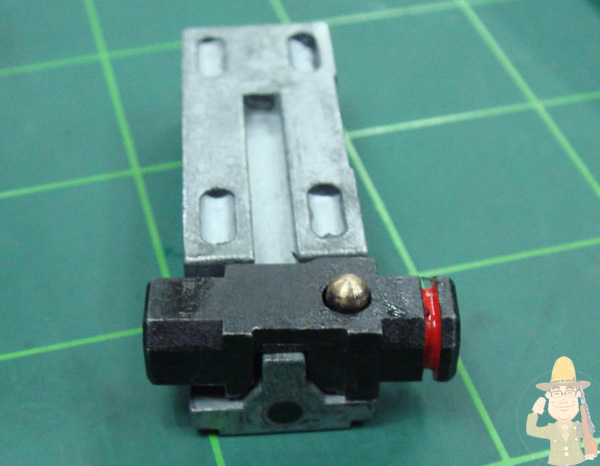

안전장치와 밸브를 열어주는 햄머역활을 하는 부분입니다.
|
|
|

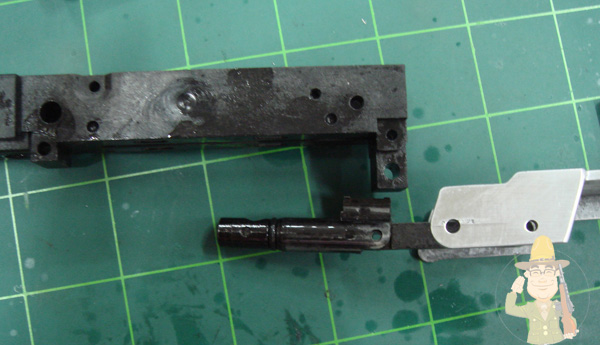

장전부분의 모습입니다.
|
|
|
조립을 위한 참고사진입니다.
|
|
|
조립을 위한 참고사진입니다.
|
