M4노말 실린더의 경우는 바렐의 길이로 인해서 MP5k, PDW용 실린더로 교체를 해줘야 합니다.
|
|

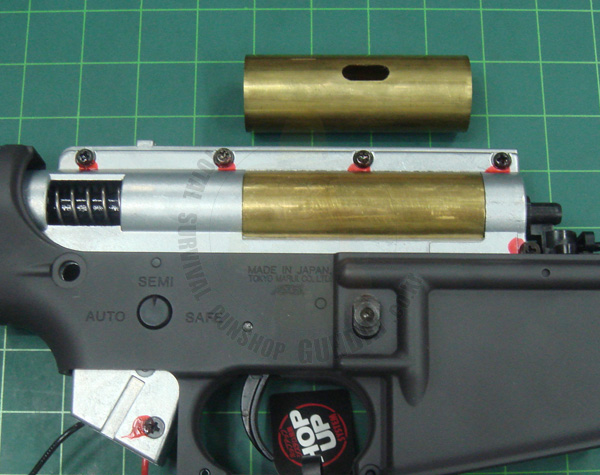

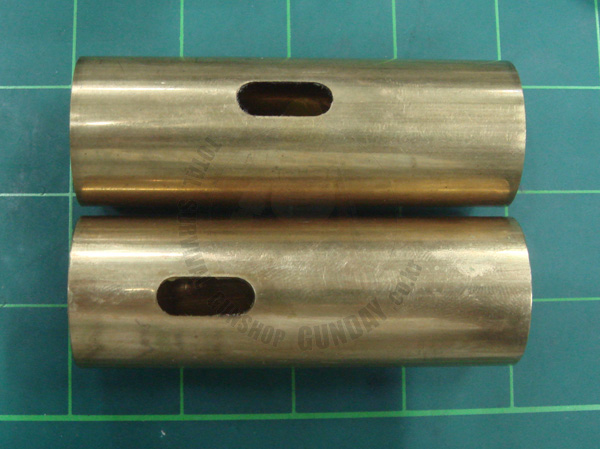

위의 실린더는 MP5k, PDW용 실린더이며
아래의 실린더는 M4A1의 실린더입니다.
|
|

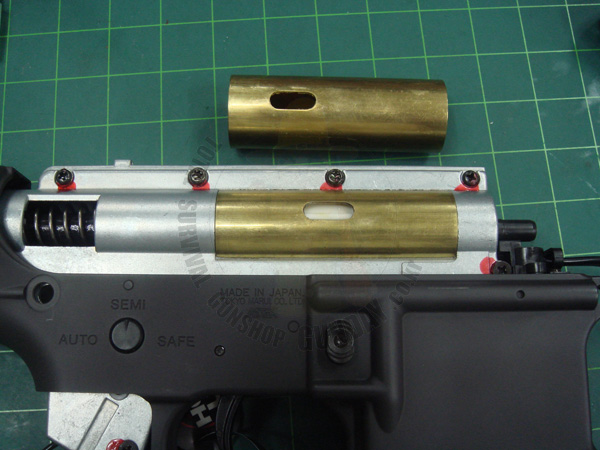

실린더를 교환한 상태입니다..
실린더의 교환은 기어박스의 분해조립을 참고하세요..
|
|
|

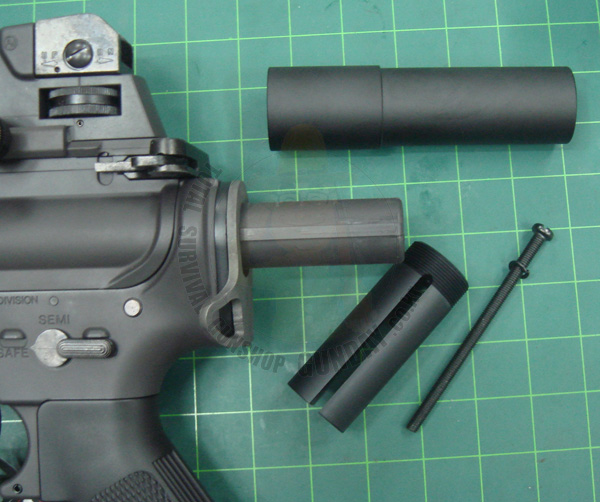

이제는 개머리판부분의 조립입니다.
|
|
|

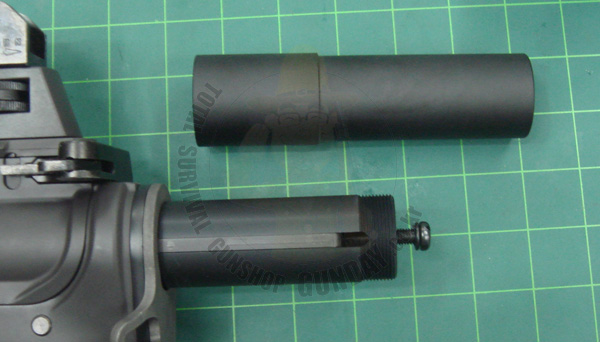

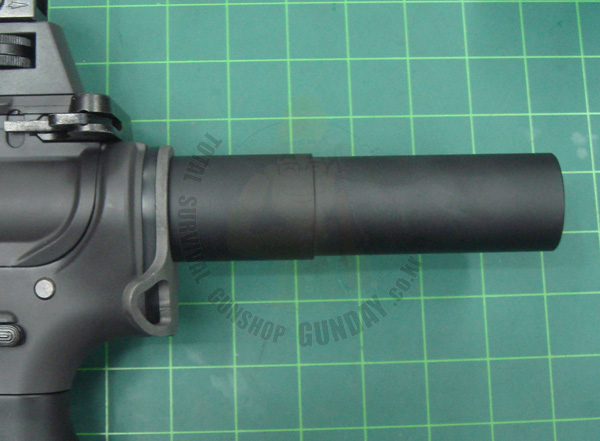

스톡봉을 조립하고 나사로 고정을 합니다.
|
|
|
봉의 마지막 조립은 나사식으로 되어있으므로 봉을 돌려서 잠가주시면 됩니다.
|
|
|

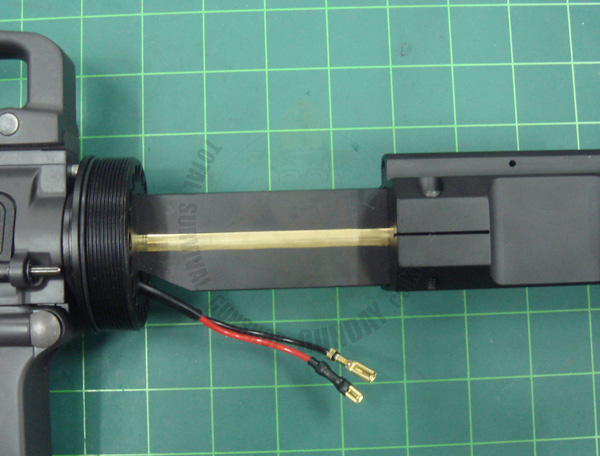

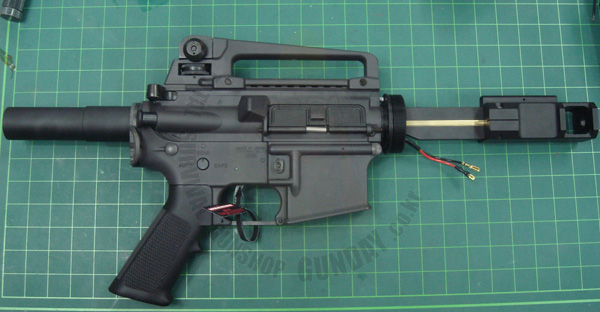

밧데리 부분을 제외하고 모두 조립이 된상태입니다.
|
|
|
이부분에 "9.6v 1400mAh 개조밧데리(Ni-Mh)" 를 장착하기 위해서 아래와 같이 작업을 해주셔야 합니다.
|
|
|

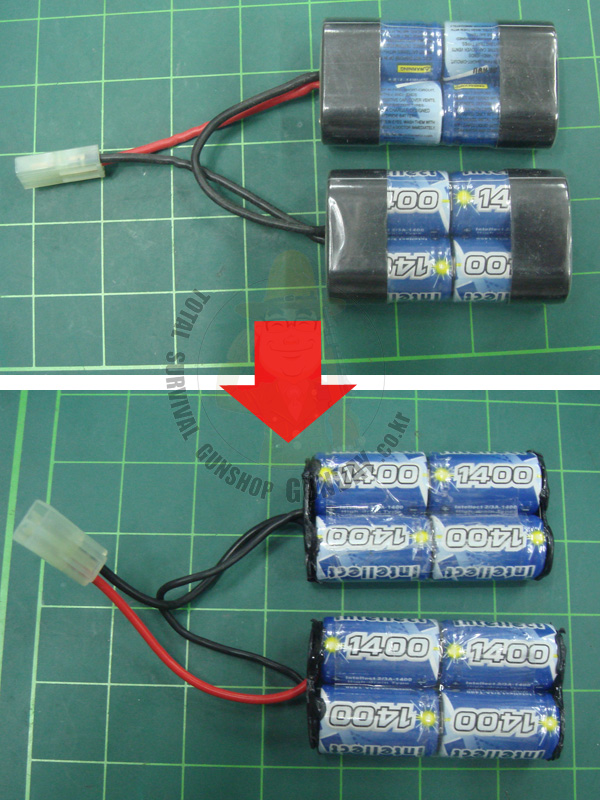

"9.6v 1400mAh 개조밧데리(Ni-Mh)" 의 수축튜브와 앞뒤에 있는 캡을 사진처럼 두께를 최대한 줄여줄수 있도록 작업을 합니다.
|
|

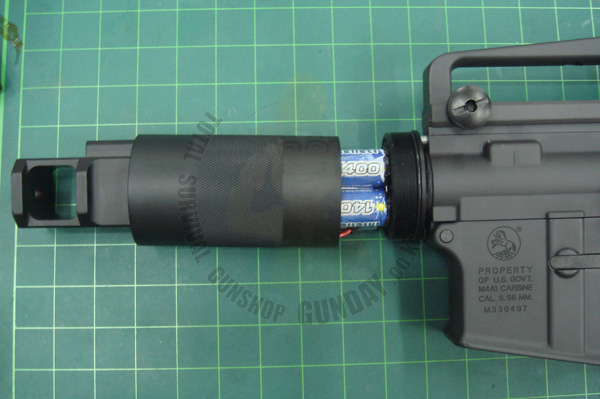

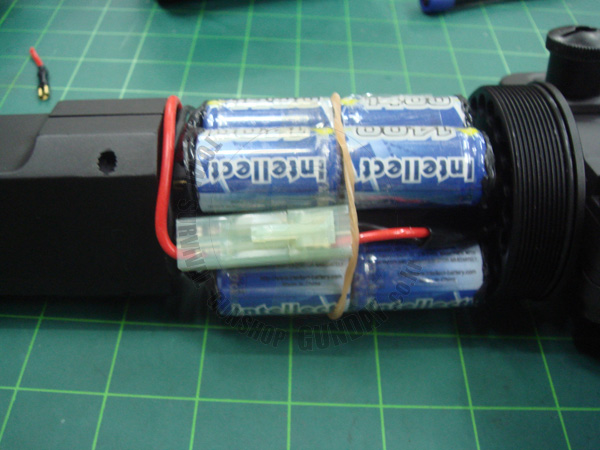

조립될 부분에 고무줄로 임시 고정을 해보았습니다..
핸드가드를 조립할때에는 고무줄을 제거해줘야 합니다..
|
|
핸드가드를 조립하는 모습입니다.

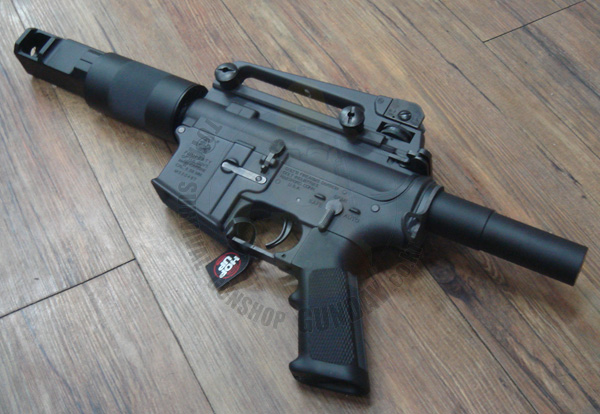

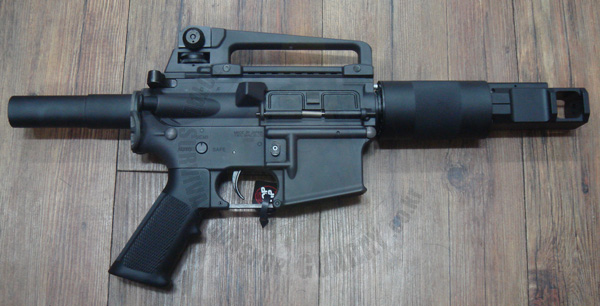

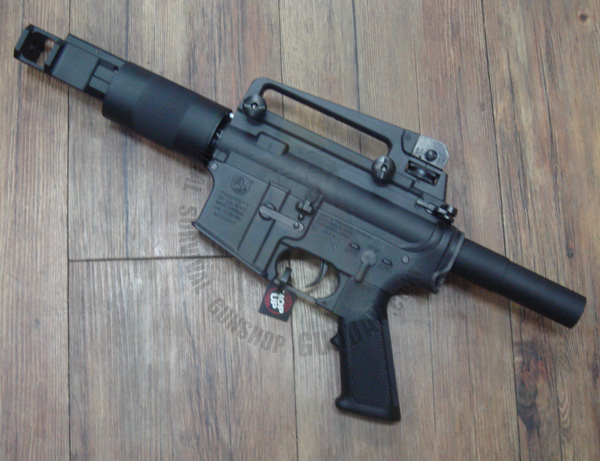

아래는 완성된 상태의 모습입니다..
참고하세요..
|
|
|
|
|
본 상품설명은 서바이벌 건데이에서 직접촬영 및 편집 제작한 것이므로 무단복제를 금지하며
URL링크만 허용하니 반드시 지켜주시기 바랍니다.
|
