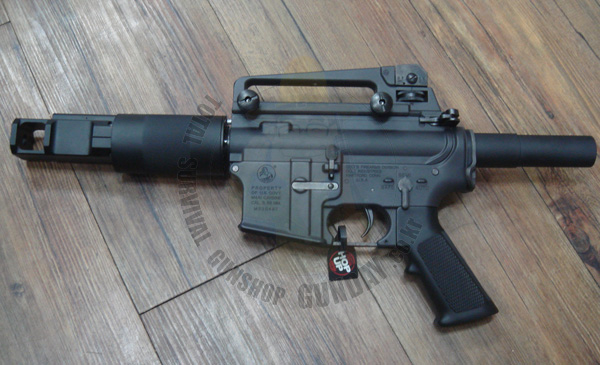

매드불 패트리어트 키트(숏버젼)를 이용하여 완성한 제품의 모습입니다.
|
|
|

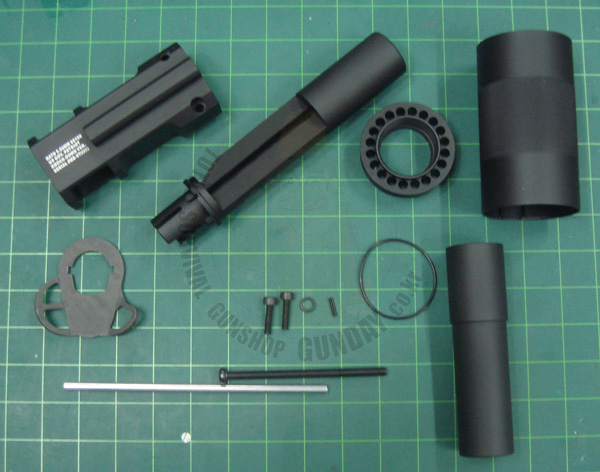

매드불 패트리어트 키트(숏버젼)의 구성품입니다.
|
|
|

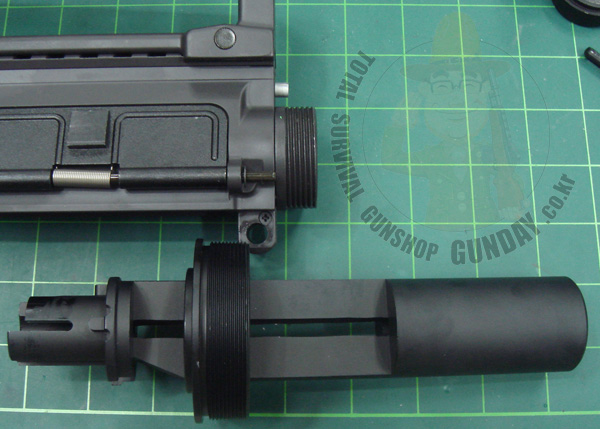

총열부분을 먼저 조립합니다.
|
|
|

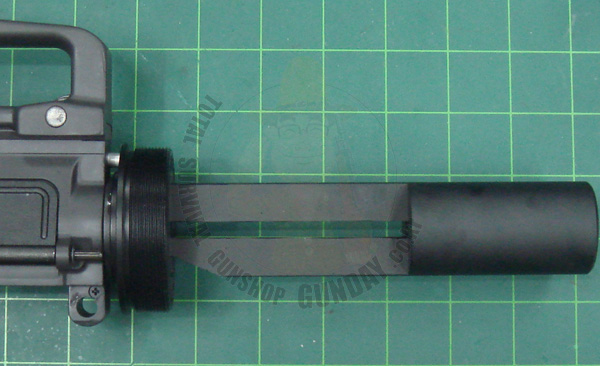

조립후의 모습입니다.
|
|

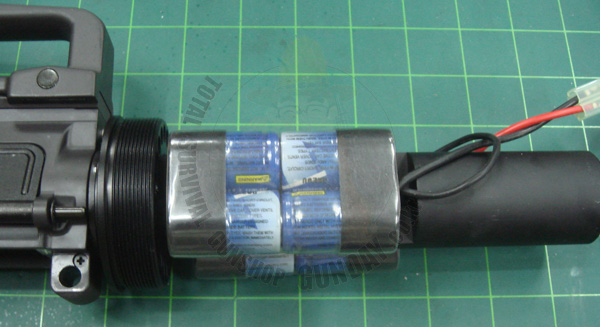

밧데리는 "9.6v 1400mAh 개조밧데리(Ni-Mh)" 가 장착이 가능한 크기이지만 밧데리 보호용캡의 두께차이로 바로 수납은 되지 않는 크기입니다.
|
|

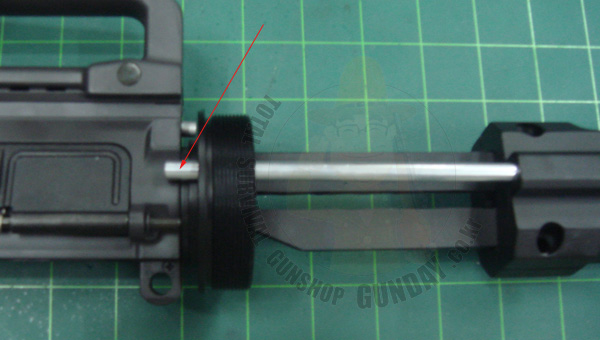

가스할대의 길이를 보여드리기 위해서 옆으로 가조립을 해보았습니다.
마루이 노말바디의 경우는 가스할대 구멍이 없이 끝부분만 재현되어있으므로 길이조절이 필요합니다.
길이조절보다는 나중에 메탈 바디등으로 튜닝을 할 예정이라면 가스할대는 조립을 하지 않고 보관을 해놓으시는것이 좋을듯합니다.
|
|
|

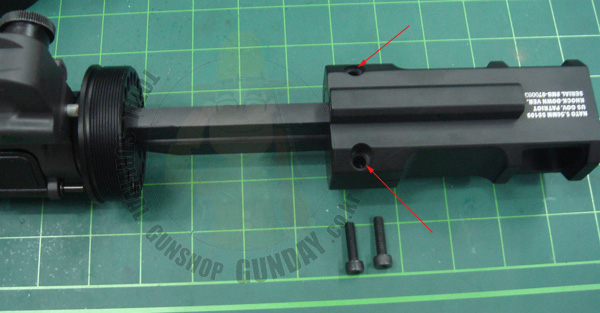

화살표부분에 볼트로 고정을 해주시면 고정이 됩니다.
|
|

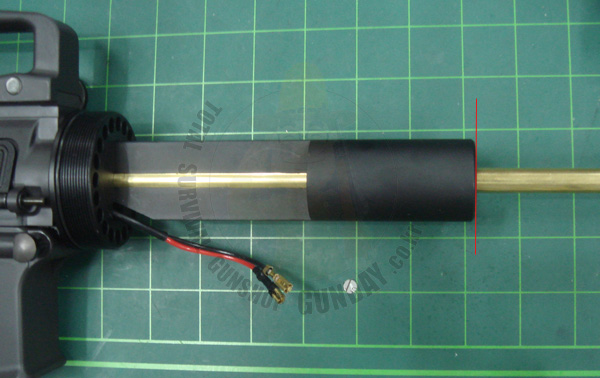

노말 인너발렐을 장착했을때의 모습이며 붉은선부분까지만 남겨놓고 나머지 부분은 잘라내어야 합니다.
|
|

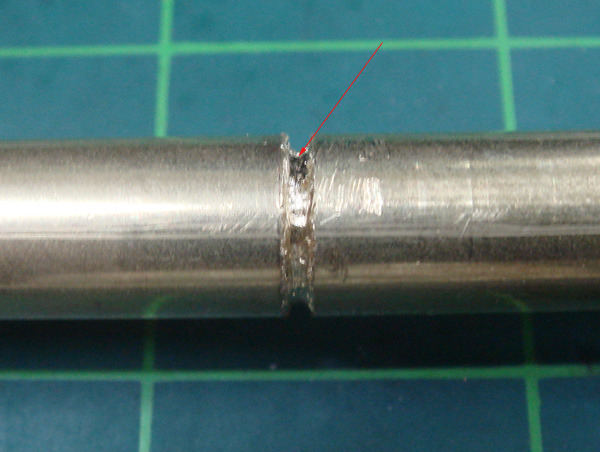

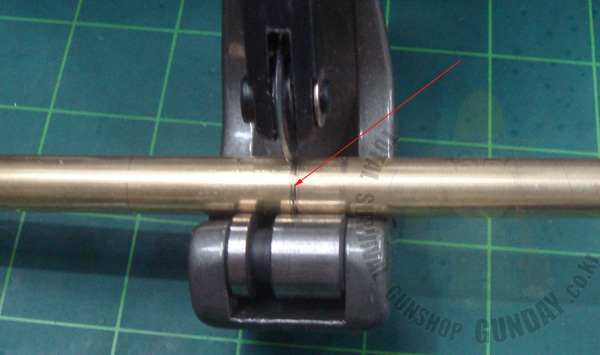

동관등을 자르는 공구로 자르고자 하는 부분을 어느정도 홈을 만들어 줍니다.. 동관을 자르는 공구로 끝까지 절단을 하게되면 외부와 내부에 굴곡이 생기면서 왜곡이 생기므로 표시만 했습니다.
일반적으로 쇠톱등으로 잘라내시고 끝부분을 잘 마무리 해주시면 된답니다.
|
|
|
쇠톱으로 표시된 부분을 거의 모두 절단을 한상태입니다.
|
|
자르고 난뒤에는 외부와 끝면을 줄로 다듬어 주시고.. 입구부분의 내부를 잘 다듬어 주셔야 합니다.

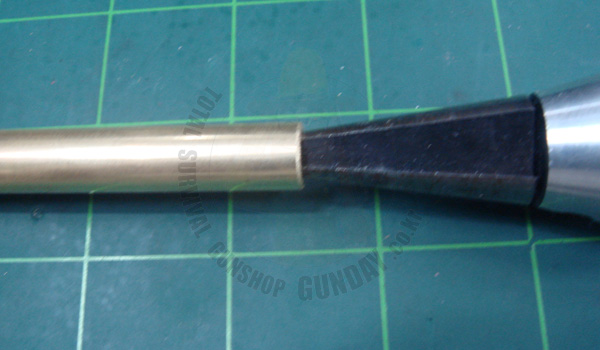

전용공구가 없어도 칼날등을 이용해서도 가공이 된답니다.
|
|
|

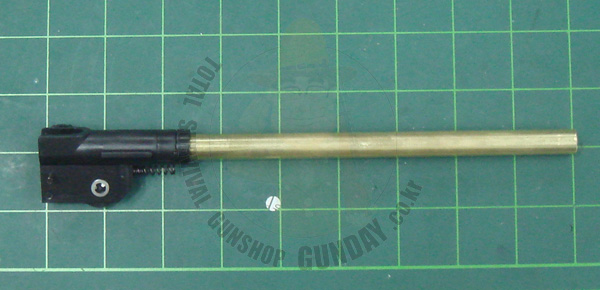

패트리어트 키트에 맞게 이너바렐의 길이를 조절한 상태입니다.
|
|
|

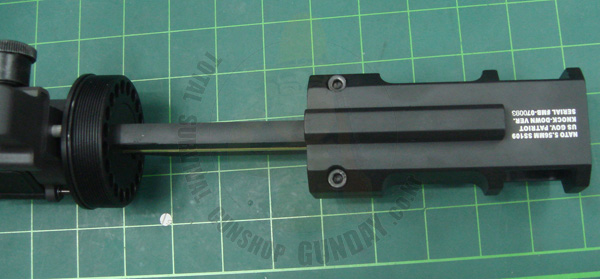

이너바렐과 소염기부분이 조립된 모습입니다.
|
|
|

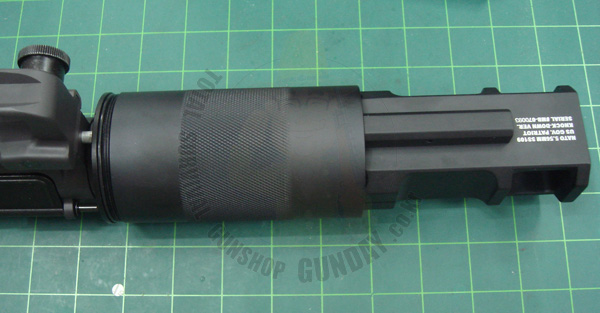

핸드가드 부분은 나사식으로 끝까지 잠가주시면 된답니다.
|
