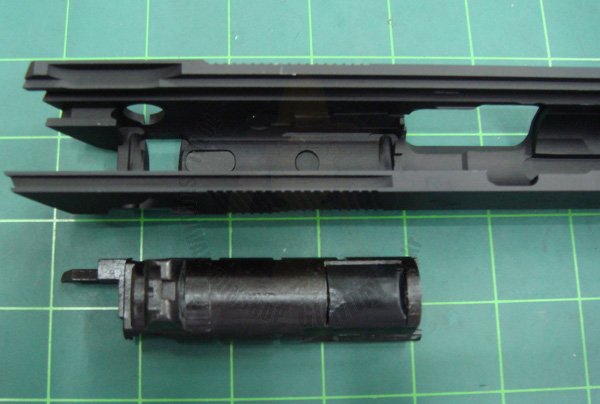

실린더 블럭을 조립할 차례입니다.
실린더 블럭의 프라스틱 부분을 조립할실때에는 내부에 스프리이 눌러지지 않도록 주의하셔서 조립하세요..
|
|
|

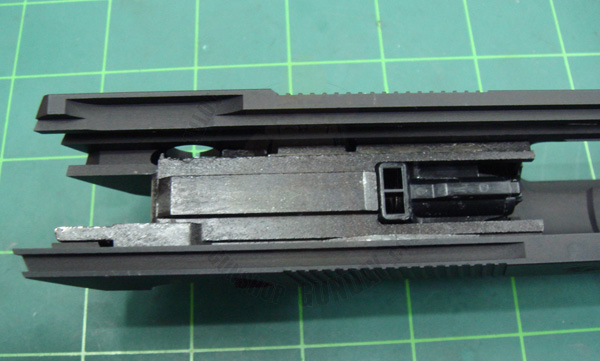

실린더 블럭을 조립한 모습입니다.
|
|

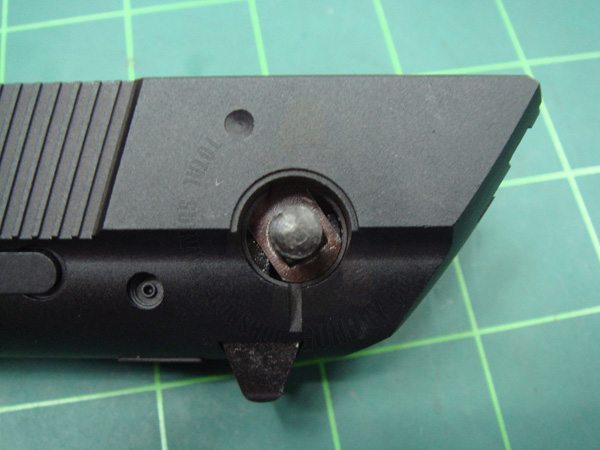

셀렉터를 조립한 상태입니다.
사진에 보이는 철판을 먼저 넣고 홈에맞게 셀렉터를 밀어주시면 됩니다.
|
|

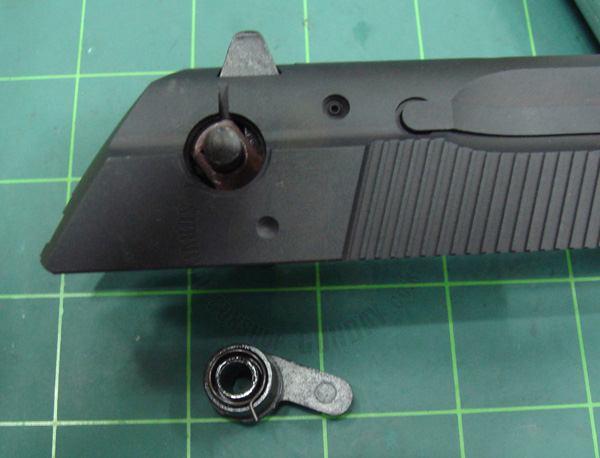

우측셀렉너를 조립할 차례입니다.
앞의 분해방법을 참조하세요..
|
|
아웃바렐을 교환할 차례입니다.

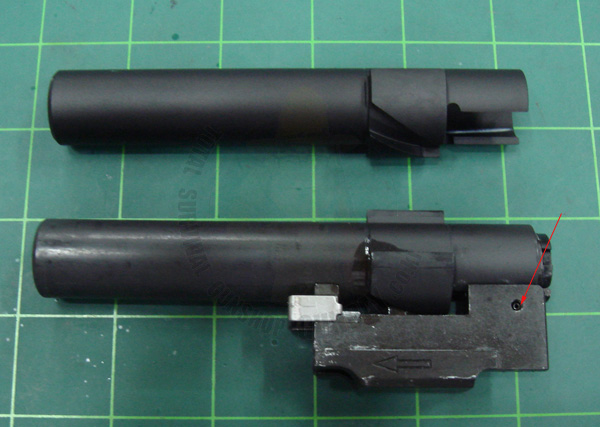

화살표의 핀을 밀어내어 분해를 합니다.
|
|

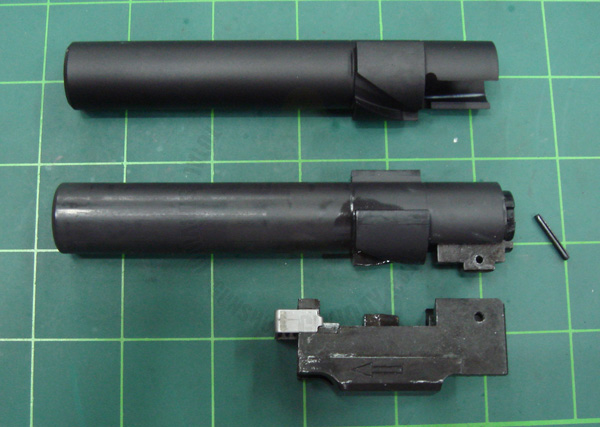

아웃바렐을 분해한 상태입니다.
메탈 아웃발렐을 분해의 역순으로 조립을 하시면 됩니다.
|
|
|

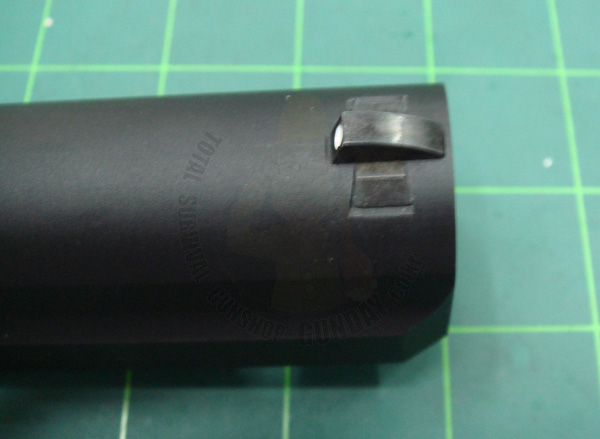

가늠자를 조립한 모습입니다.
|
|
|
스프링 가이드를 조립할 차례입니다.
|
|
|

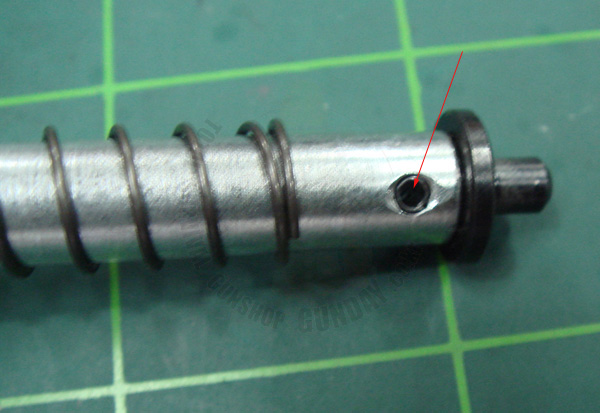

순정 스프링가이드의 화살표 부분의 핀을 제거합니다.
|
|
|

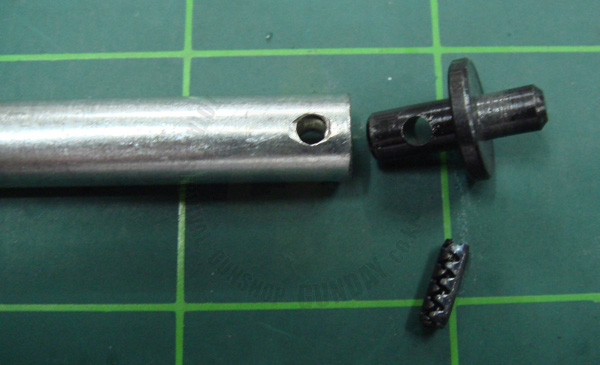

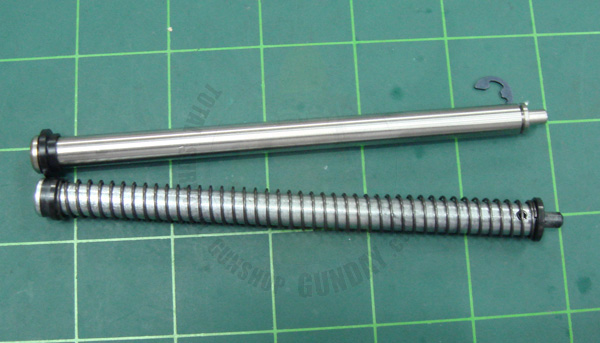

핀을 빼면 사진처럼 분해가 되며 순정 스프링을 분해할수 있습니다.
|
|
|

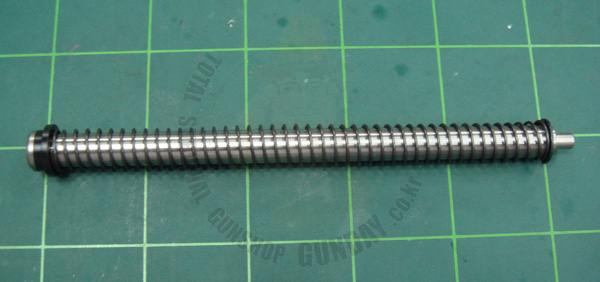

순정 스프링을 조립하고 E링으로 고정을 한 모습입니다.
|
|
|

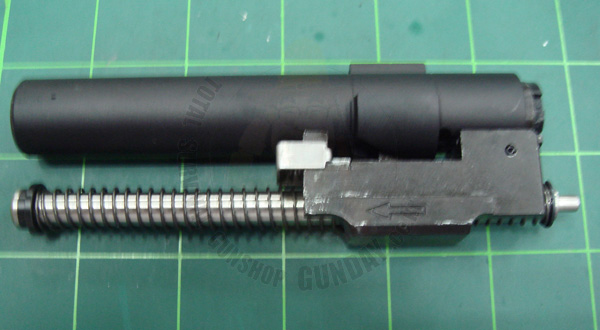

아웃바렐 부분을 조립한 모습입니다.
|
|
|

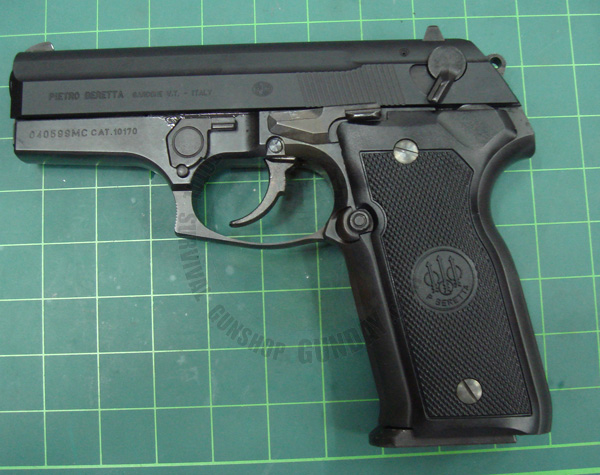

메탈 슬라이드를 장착완료한 모습입니다.
|
