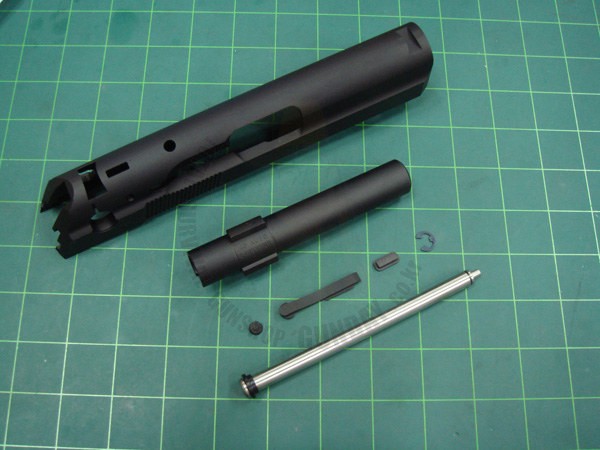

WA8045쿠거 메탈슬라이드+메탈아웃바렐셋의 기본 구성품입니다.
|
|
|

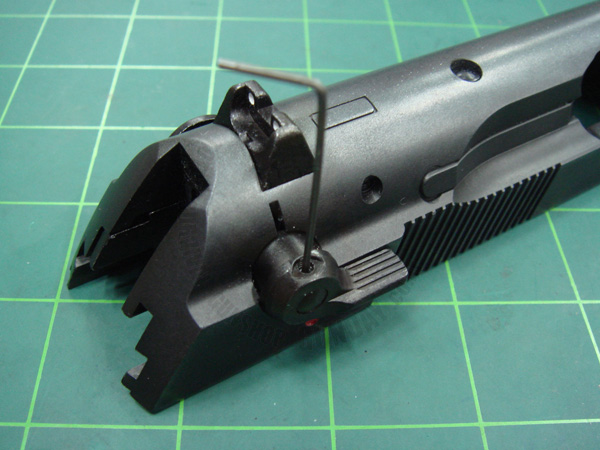

기본 WA8045쿠거의 슬라이드를 분해하기 위해서는 안전레버의 우측면의 무두볼트를 분해합니다.
|
|
|
무두볼트를 분리한 모습입니다.
|
|

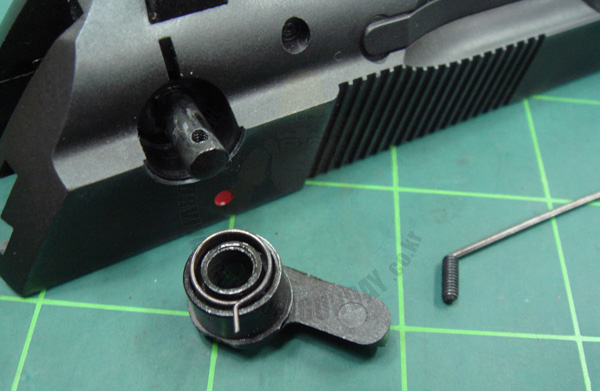

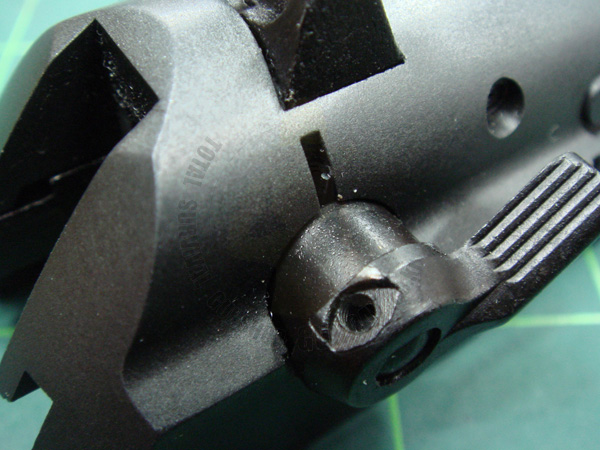

셀렉터의 우측면을 분해한 모습니다..

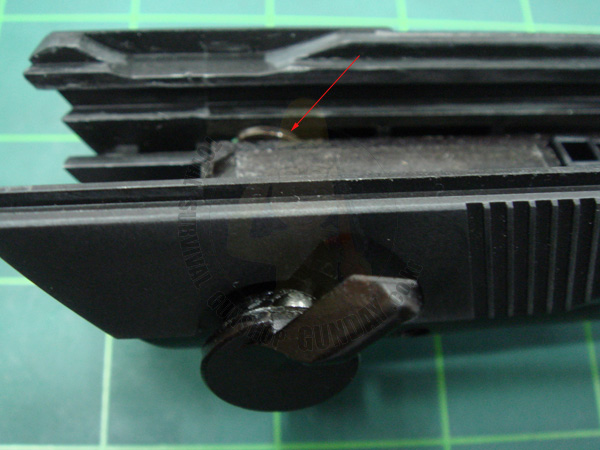

조립시에 스프링을 먼저 홈에 맞춘후 레바를 살짝돌려서 무두볼트가 들어가는곳의 위치를 정확히 맞춘후 조립하시면 됩니다.
|
|
|

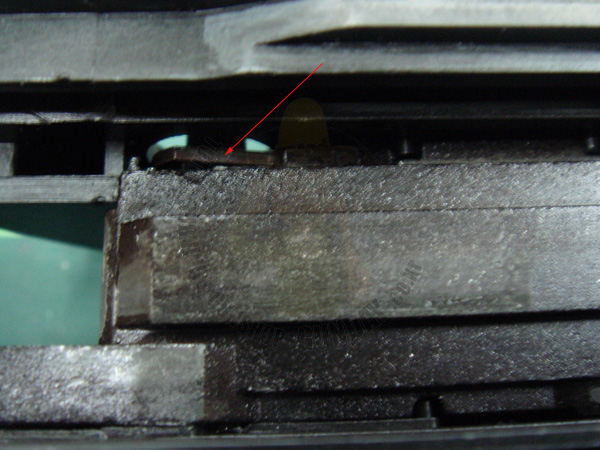

셀렉터의 조립시 철판의 위치를 참고하세요..
|
|
|
셀렉터를 내린 상태에서 당겨주시면 분해가 되며 조립시에는 철판을 먼저 넣고 반대로 조립을 하시면 됩니다.
|
|
|

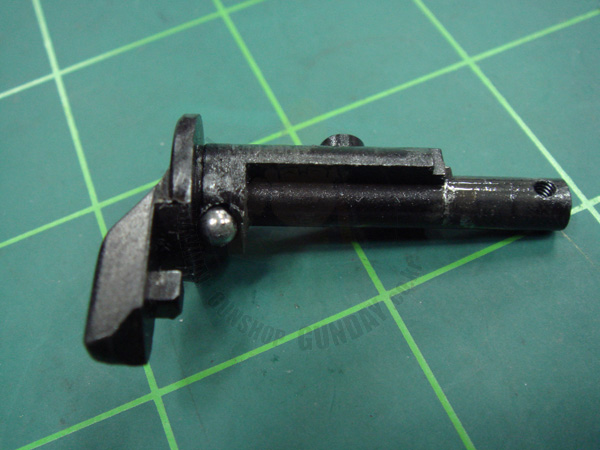

셀렉터의 모습입니다..
|
|
|

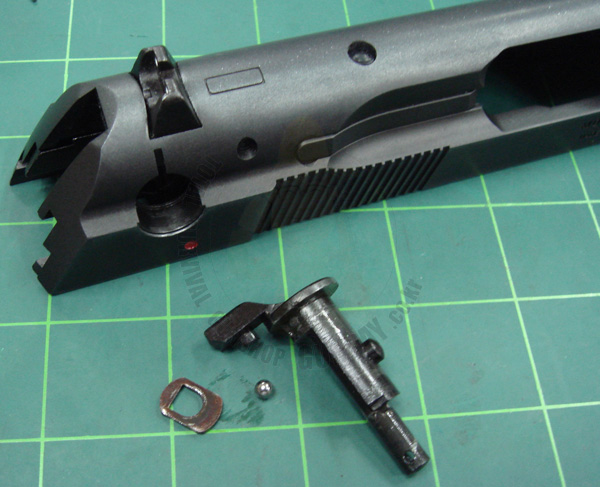

셀렉터를 분해한 모습입니다.. 베어링과 스프링을 분실하기 않도록 주의하세요.
|
|

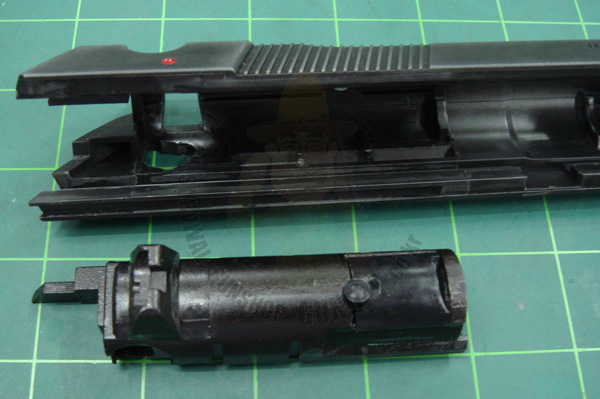

실린더를 블럭을 분해한 모습입니다.
|
|
|

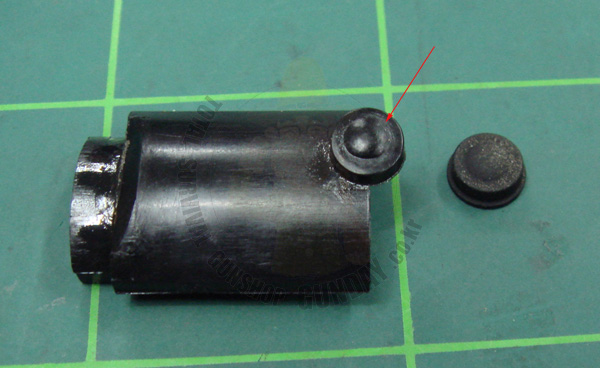

메탈셑을 장착할때 원래의 부품은 프라스틱부품이 일체화 되어있으므로 화살표 부분을 제거해줍니다.
|
|
|

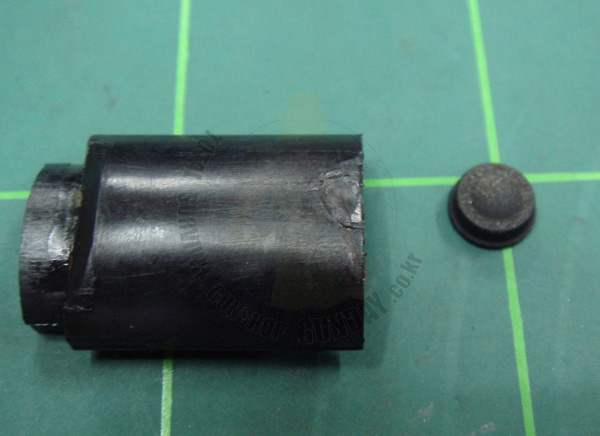

칼로 간단히 제거가 됩니다.
|
|
|

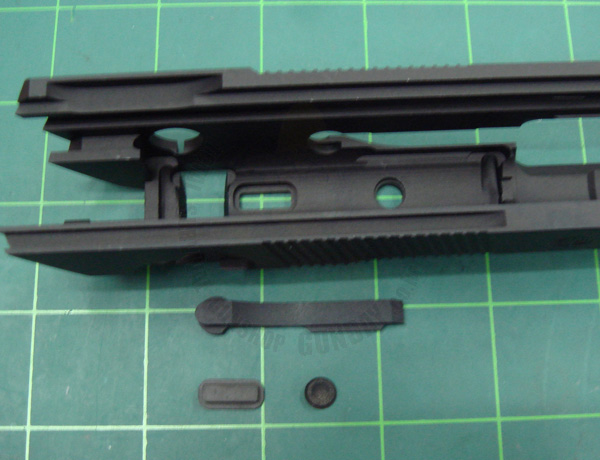

이젠 메탈 슬라이더에 메탈 부품을 조립할 차례입니다.
|
|

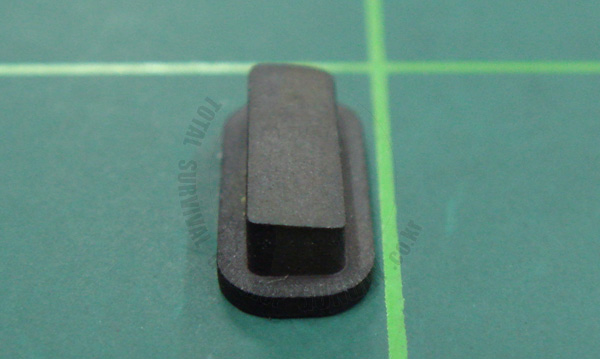

이부품은 슬라이드의 곡선에 맞게 조립을 하시면 됩니다.
좌우 높이차이가 있으므로 쉽게 확인가능합니다.
|
|
|

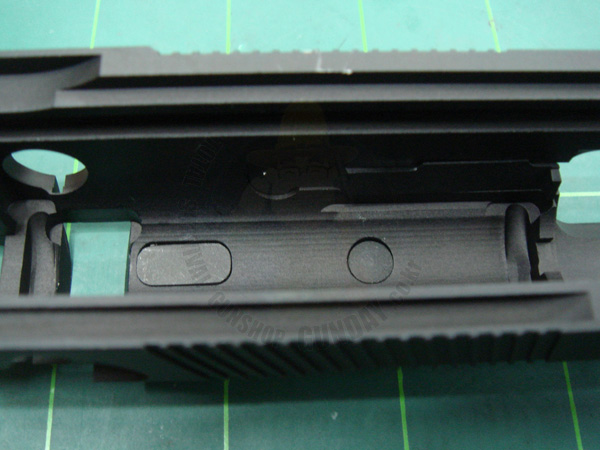

메탈 부품을 조립한 상태입니다.
|
본 상품설명은 서바이벌 건데이에서 직접촬영 및 편집 제작한 것이므로 무단복제를 금지하며
URL링크만 허용하니 반드시 지켜주시기 바랍니다.
|
