마루이 P226 메탈 컨버젼셋의 조립 2에 이어서 마무리 부품을 조립할 차례입니다.
이번에는 탄창멈치부터 조립을 합니다.
|
|
|

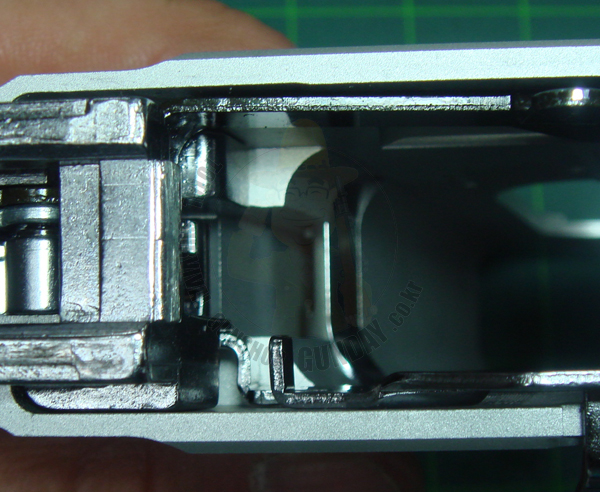

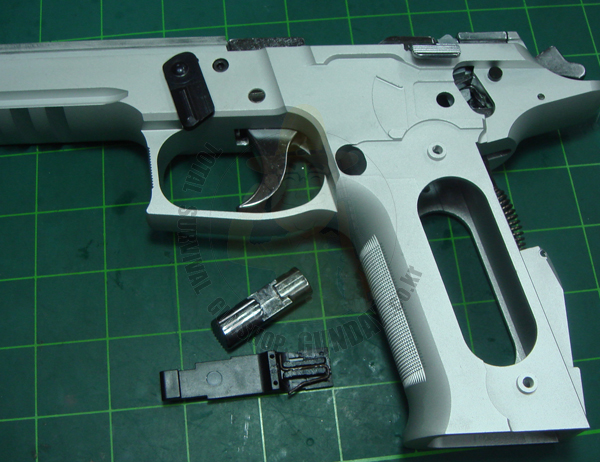

탄창멈치를 사진처럼 넣준후...
|
|
|

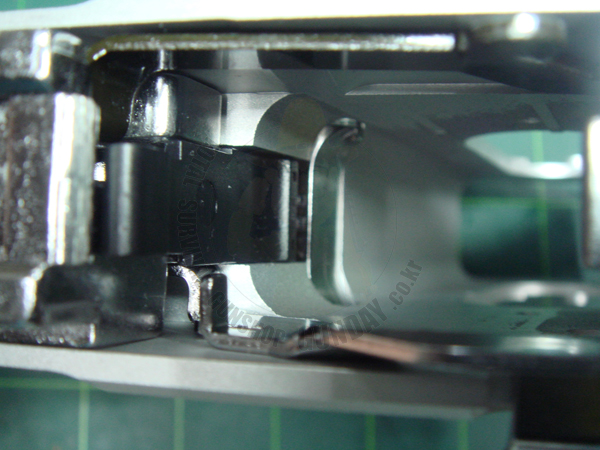

스프링이 붙어있는 프라스틱부품을 탄창멈치의 홈사이로 정확하게 밀어넣습니다.
|
|
|

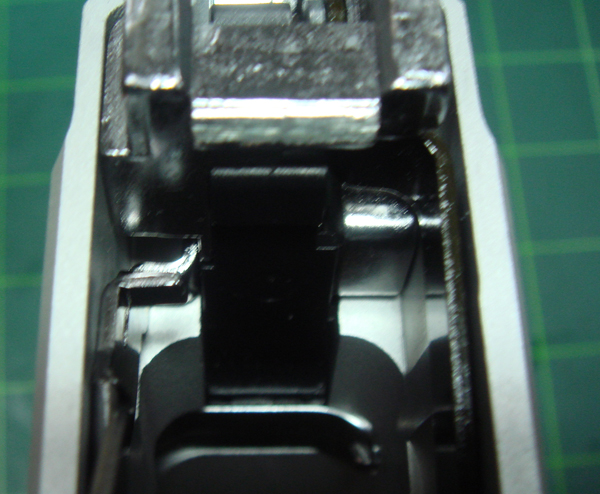

프라스틱 부품을 속으로 완전히 밀어넣은 후에는 다시 총구쪽으로 밀어넣어서 위로 올라오지 않도록 조립을 해주면 탄창멈치 조립은 완료됩니다.
|
|
|

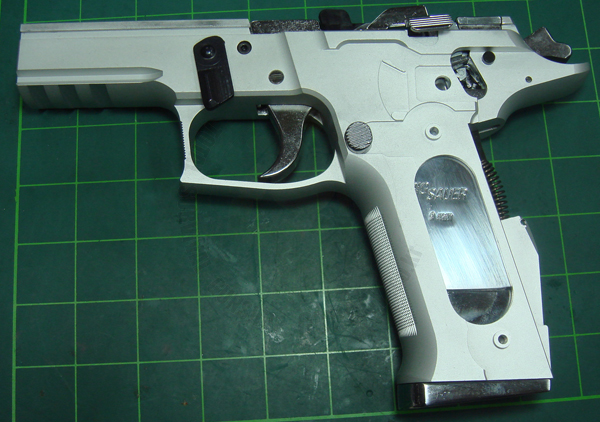

이제는 탄창을 넣어서 조립이 잘되었는지 확인 점검을 해봅니다.
|
|
우측그립을 조립하기 전에 탄창멈치커버와 트리거바 스프링을 조립을 합니다..

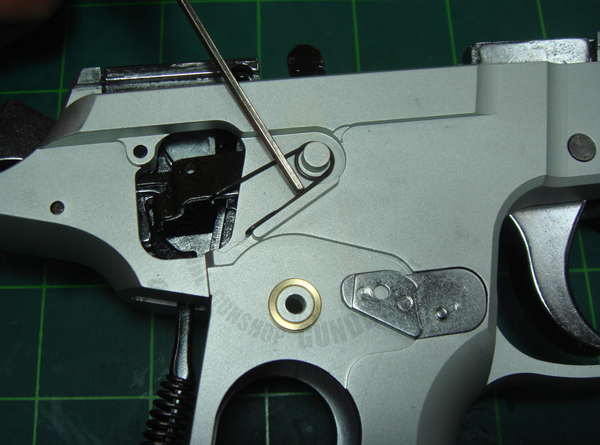

트리거바 스프링을 조립하고 놓으면 옵션에서는 스프링을 잡아주는 돌기가 없으르로 사진처럼 누르고 있는 상태에서 그립을 덮어서 스프링이 튕겨나기지 않도록 합니다.
|
|
|

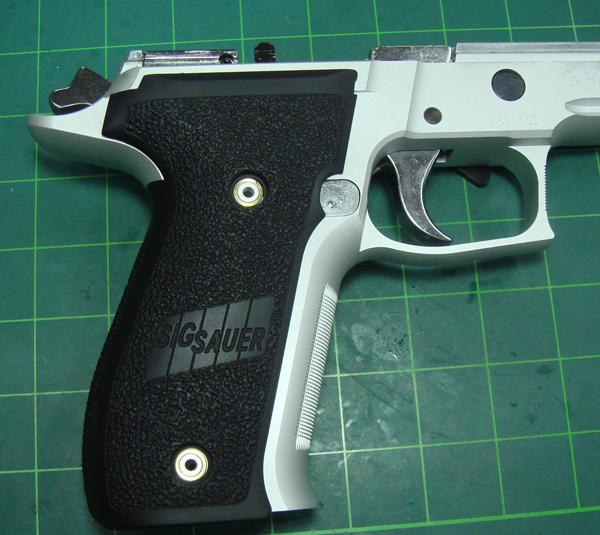

오른쪽의 그립을 조립을 한상태입니다..
|
|
|

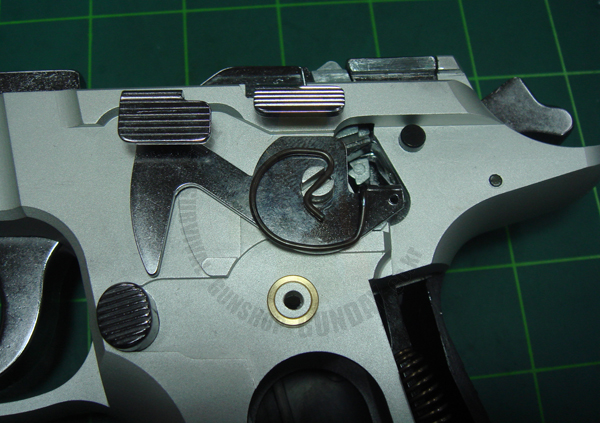

이제는 좌측의 그립을 조립할 차례이며 먼저 햄머 릴리즈 버턴을 사진처럼 조립을 해주고 그립을 조립하면 됩니다..
|
|
그립이 조립된 상태입니다.

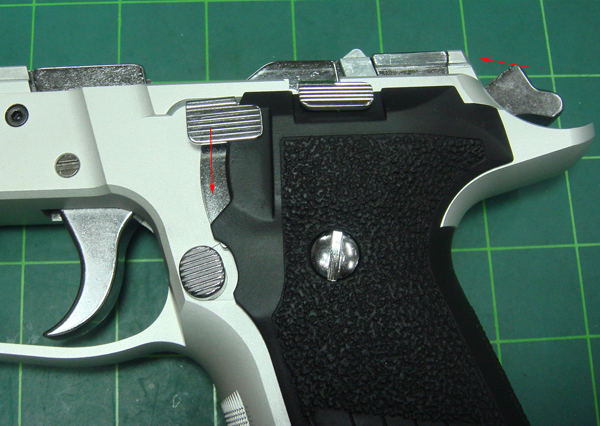

햄머 릴리즈 버턴의 기능은 햄머가 사진처럼 뒤로 졋쳐서 있는 상태에서 릴리즈 버턴을 아래로 내리면 햄머가 앞으로 전진을 하면서 하프콕상태로 되어 안전한 상태로 되는 장치입니다.
|
|
|
|

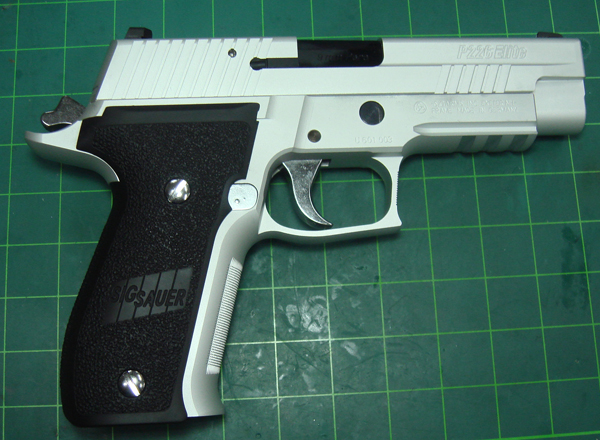

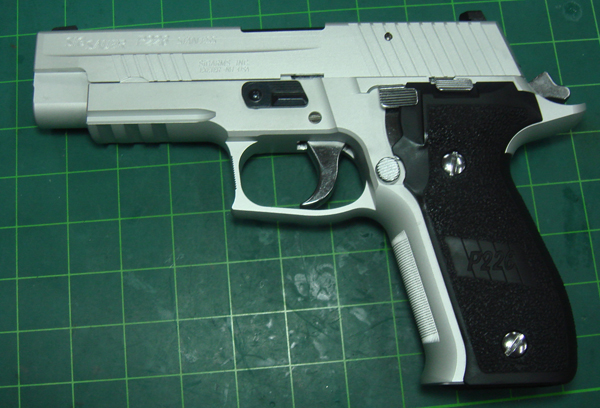

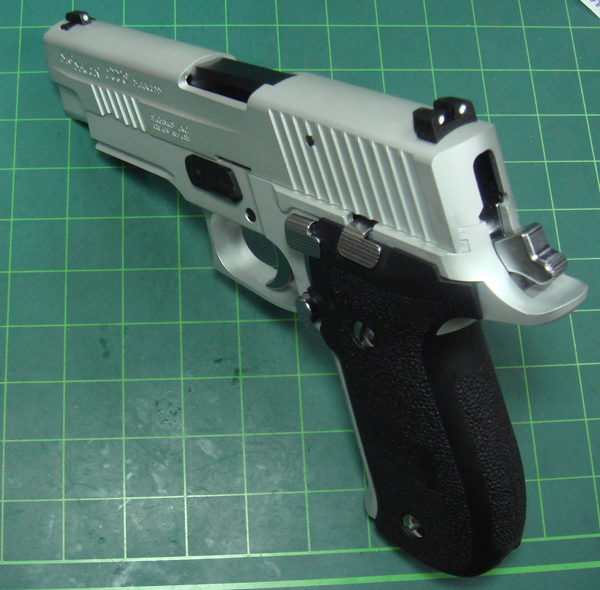

완벽하게 조립이 끝난 상태입니다..
이제는 가스를 주입하고.. 작동테스트만 남겨놓은 상태입니다...
|
|
작동상태테스트 결과 손으로 작동을 해서는 나타나지 않은 에러가 일어나면서 방아쇠가 돌아가는데 시간이 걸리는 문제가 발생하네요..
이제는 모두 다시 분해를 하고 원이파악을 다시 해야합니다.
손으로는 작동이 되며 탄창을 넣고 가스로 발사를 하면 에러가 일어나는 상황이라 정확한 원인과 위치를 찾기가 쉽지 않은 부분이므로 시간이 많이 소요되는 부분입니다.

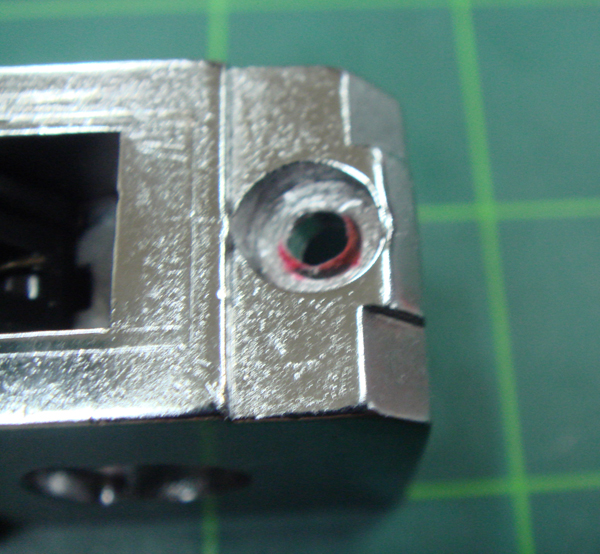

결과는 방아쇠 뭉치를 고정할때 앞으로 약간 쏠리는것이 원인이며 사진처럼 투명판을 덧대어 방아쇠 블럭을 약간 올려서 고정을 하면서 해결..... 이부분의 경우도 제품마도 모두 동일한 경우는 아니므로 단순히 참고만 하세요..
|
