슬라이드의 조립은 악세사리의 조립부터 시작을 합니다..

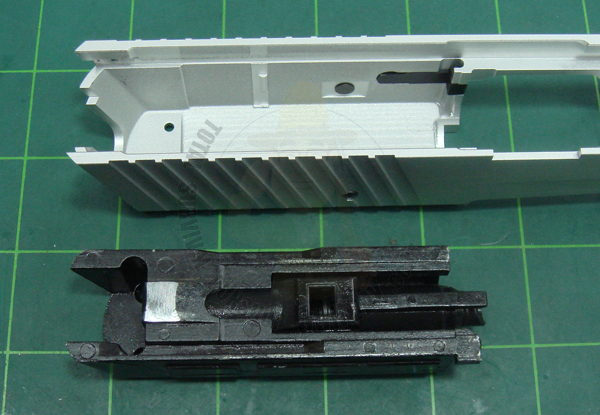

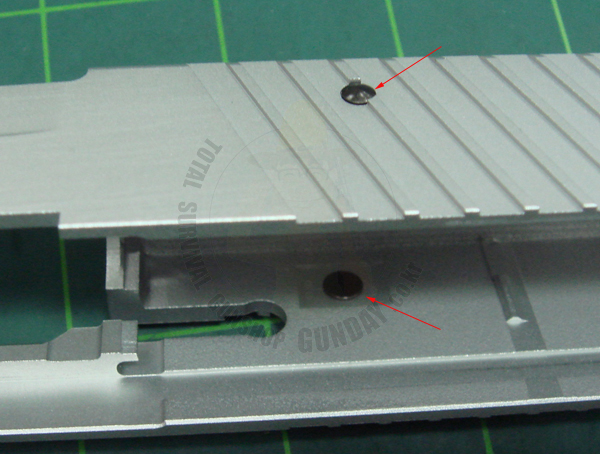

화살표의 위치에 메탈 부품을 넣어줍니다..
|
|
|
칼퀴를 제현한 부품을 사진처럼 먼저 끝까지 밀어넣은후..
|
|
|

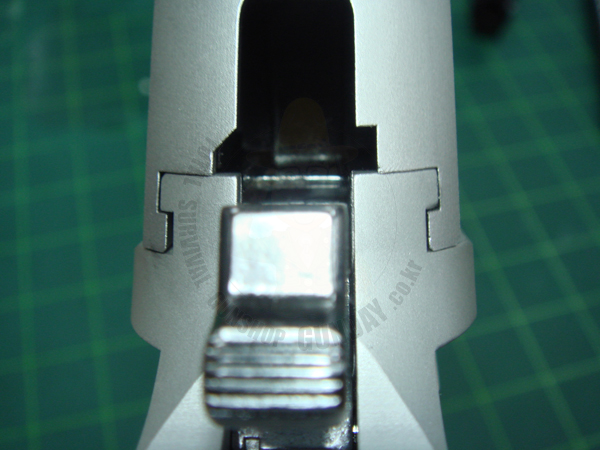

옆면으로 밀착을 시켜서 턱이 없도록 완벽하게 조립을 해줍니다.
|
|
|

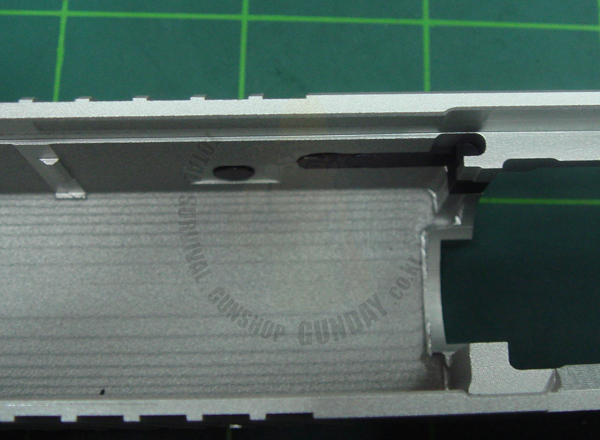

이제는 실린더 블럭을 넣을 차례이며 내부의 각 모서리 부분에 턱이 있는 곳이 있다면 깔끔하게 정리를 해줍니다.
|
|
|

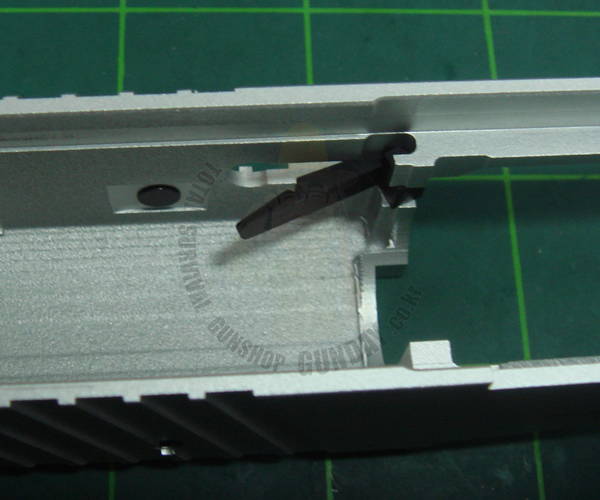

실린더를 밀어넣으면 사진의 화살표 부분의 핀이 걸리므로 핀을 속으로 넣어주면서 블럭을 밀착시켜 주시면 된답니다.
|
|
|

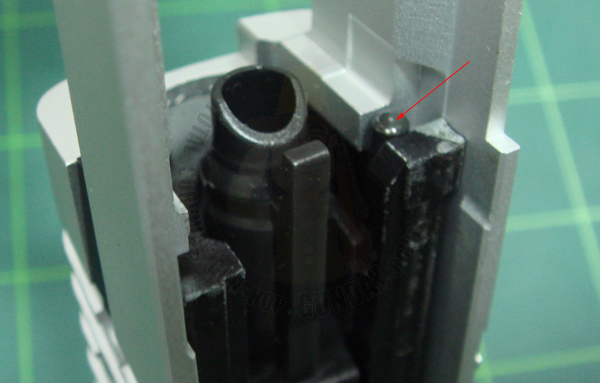

실린더 블럭을 넣고 최대한 앞쪽으로 밀어서 블럭이 제자리에 않은 다음 가늠자와 연결되는 나사를 조립합니다.(반대쪽에는 가늠자가 있습니다.)
|
|
|
다음은 가늠쇠를 조립할 차례입니다.
|
|
|

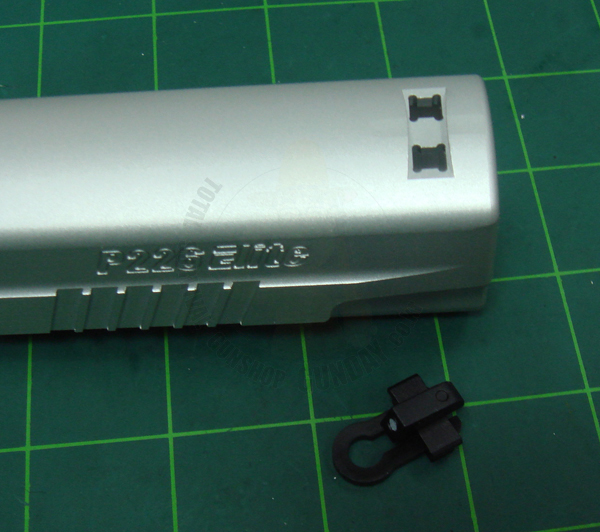

가늠쇠를 조립한 모습입니다.. 이때 쇄기를 양옆으로 확실하게 벌려서 가늠쇠가 빠지지 않도록 해주셔야 합니다.
|
|
|

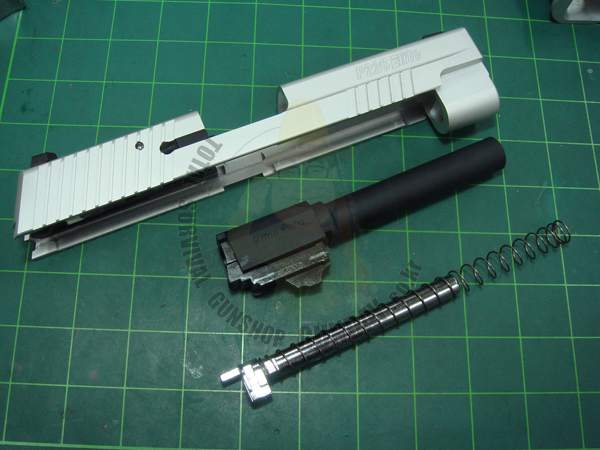

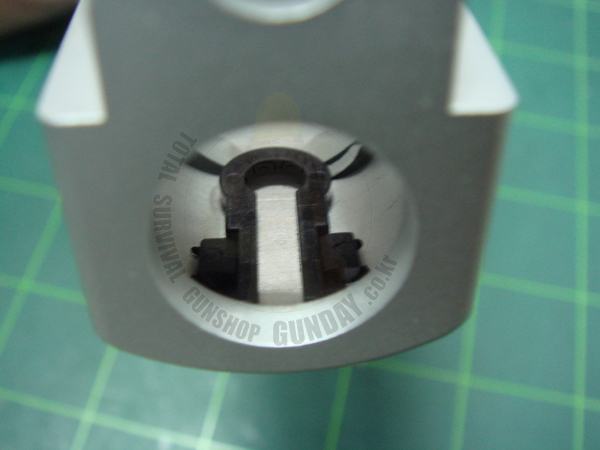

이제는 발렐과 가이등을 조립을 합니다..
|
|
|
슬라이드를 완전히 조립을 한 상태이면 이제는 작동성을 테스트하기 슬라이드를 하부 프레임에 조립을 하고 손으로 앞뒤로 움직여 보면서 부하가 얼마나 걸리는지 확인을 해보고.. 손질이 필요한경우에는 다시 분해를 해서 마찰이 많은곳을 찾아서 손질을 해주셔야 합니다.
|
|
|

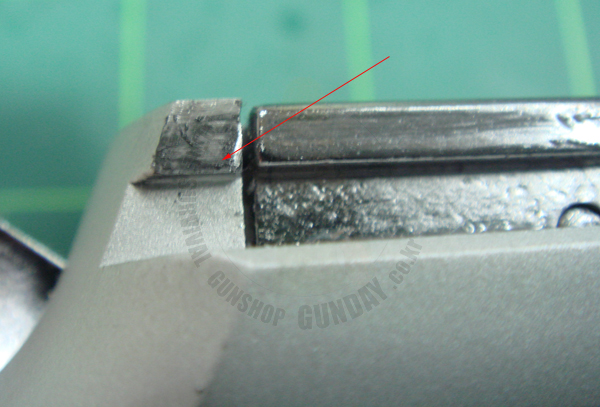

몇차례의 작동으로 마찰부위는 자세한 관찰로 확인이 가능해지면 슬랑이드 부분은 화살표 부분의 턱에 살짝 걸리는듯하므로 미세하게 다듬어 줍니다..
|
|
|

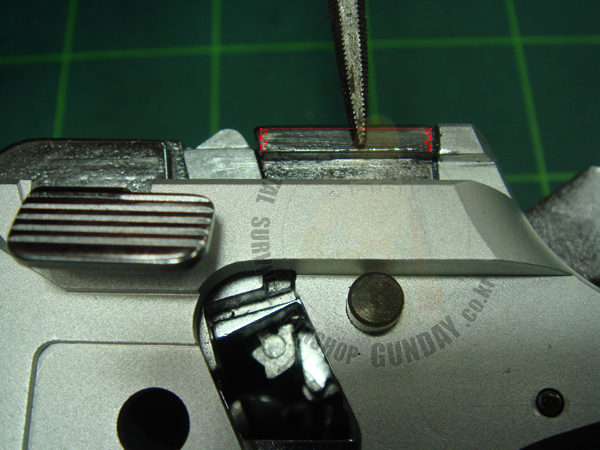

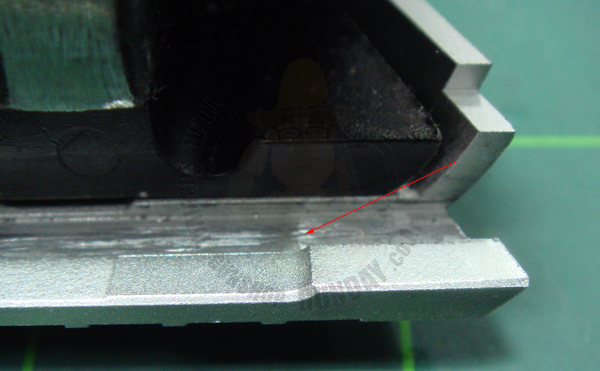

다음은 하부프레임에서 붉은 선안의 레일부분이 마찰이 많으므로 프레임보다 많이 튀어나와있으므로 프레임과 동일한 높이로 조절을 해줍니다... 레일의 경우는 상화좌우 튀어나온 부분이 주로 가공부분이 됩니다.
|
|
반대쪽 레일부붕는 프레임의 크기가 약간 커서 슬라이드와 마찰이 많은곳입니다... 화살표 부분도 손질을 해서 원활하게 작동이 되도록 줄로 다듬어 줍니디..
이상과 같이 가공부위는 손으로 몇차례 움직여보면서 마찰이 걸리는 부분이 어디인지를 확인을 하고 작업을 하여야 하며 무조건적인 작업은 아니므로 제품마도 차이가 있답니다..
Pro-Win제품의 경우 아주 타이트하게 제조가 되어있으므로 순정부품의 약간의 오차와 유격까지 줄여주도록 제작이 되어있으므로 더욱더 많은 정성을 들여서 작업을 해야합니다.
|
