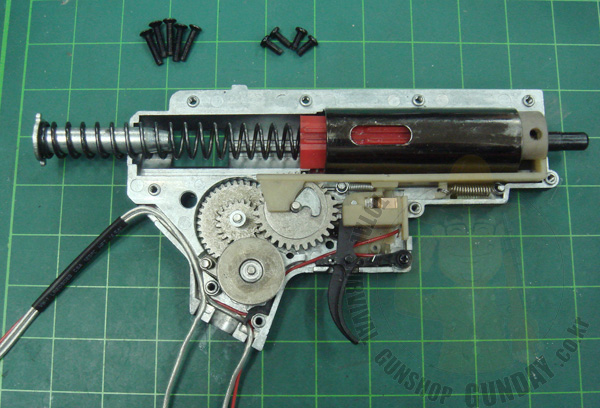

기어박스를 한쪽부분을 분해한 모습입니다.
|
|
|

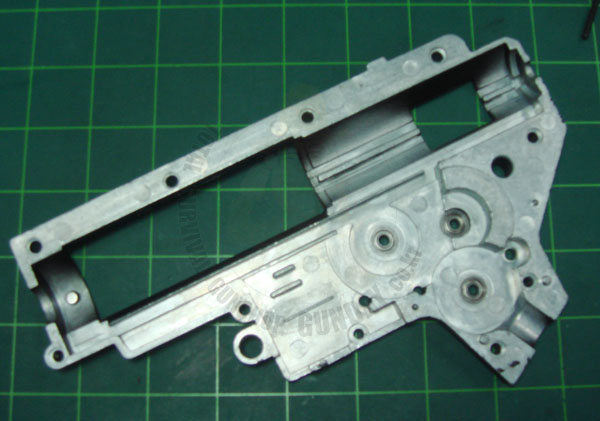

강화 기어박스의 모습입니다.
|
|
|

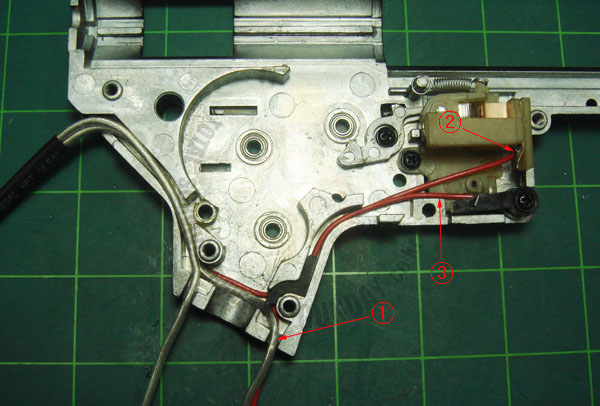

FET회로를 사용하기 위해서 기본적으로 배선이 되어있는 상태이며 FET회로를 사용하지 않는 경우에는 ①번의 은배선이 모터로 바로 가는것을 ②번위치로 연결을 하며 ③의 신호선을 용량이 더높은 은배선등으로 교환을 해서 모터로 연결을 시켜주시면 됩니다.
|
|

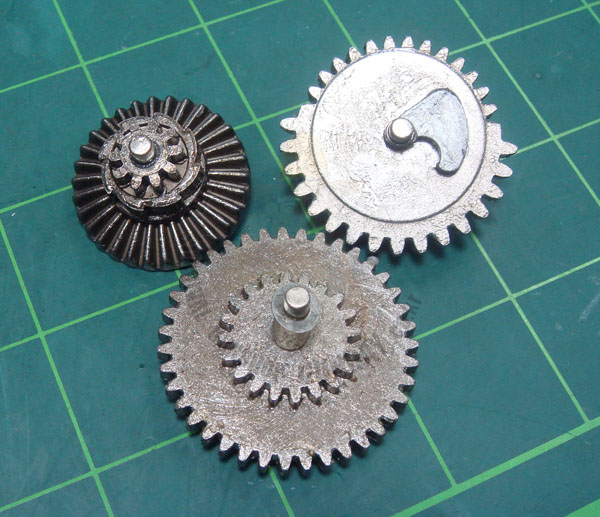

강화 기어의 모습입니다.
1번기어의 역회전 방지 스토퍼의 갯수는 8개로 되어있습니다.
3번기어에는 급탄율 증가부품이 기본 장착되어있는 모습입니다.
|
|
|

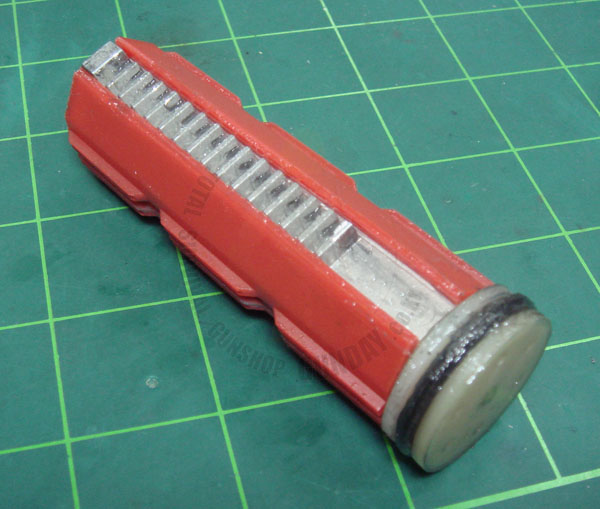

피스톤의 경우는 기본 강화 폴리카보네이트 재질이며 기어의 경우는 전체가 메탈로 되어있습니다.
|
|
|

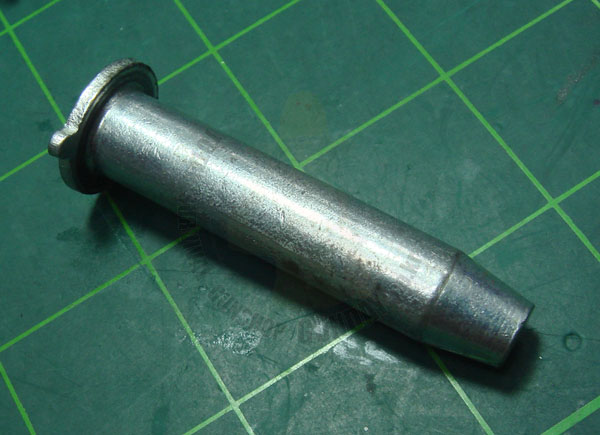

스프링 가이드의 경우는 하나의 메탈로 제작이 되어있습니다.
|
|

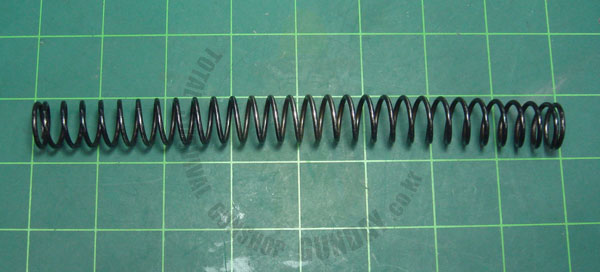

기본 포함된 스프링입니다.
전체 길이는 155mm정도이며 굵기는 1.35mm정도입니다.
|
|

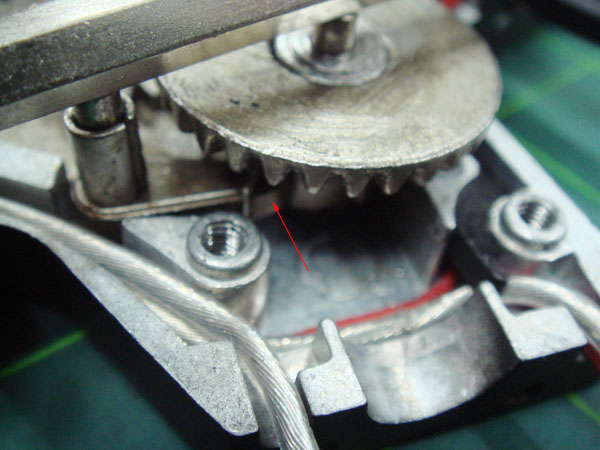

역회전 방지 장치의 조립위치입니다.
간혹 잘못조립하여 문의하는 경우가 있는데.. 화살표의 위치에 오도록 역회전 방지장치를 당긴상태에서 조립을 하시면 됩니다.
조립후 1번기어가 시계방향으로 돌지 못하도록 해주며 반시계방향으로만 돌수 있도록 해주는 장치입니다.
역회전 방지장치가 잘못 조립이 된경우에는 단발사격후 피스톤이 릴리즈 되면서 비비탄이 두발씩 장전이되는 오작동이 일어난답니다.
|
|
|

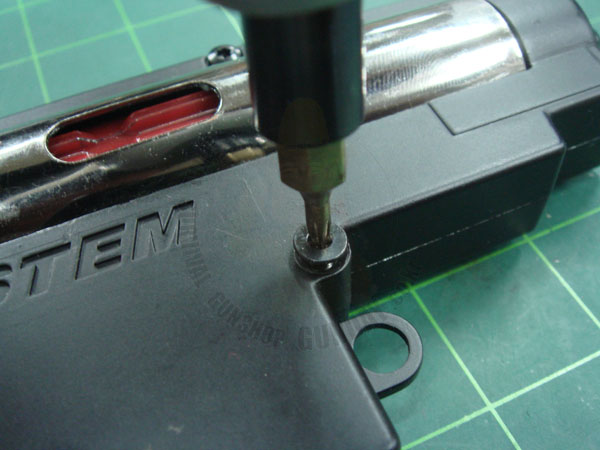

기어박스를 분해할때에는 일반적인 마루이기어박스의 나사규격과 달리 T-8규격의 별드라이브를 사용하셔야 합니다.
|
