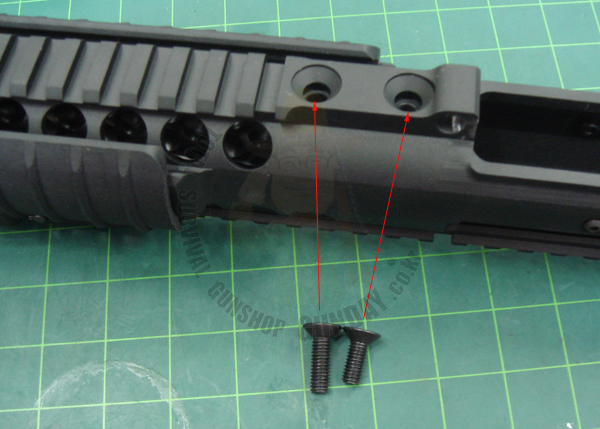

긴나사와 작은 나사의 위치를 정확히 해서 조립을 합니다.
|
|
|
총열부분까지 조립이 된 상태입니다.
|
|

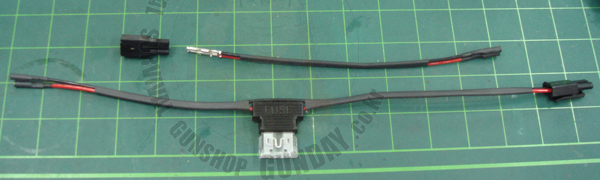

이제는 배선을 총열속으로 넣어서 원하는 위치로 조립을 하며.. 배선은 두가지로 위치에 따라서 적당히 사용하시면 된답니다.
휴즈판이 있는 선은 중간부분에서부터 넣어서 사용하셔야 합니다.
|
|
|

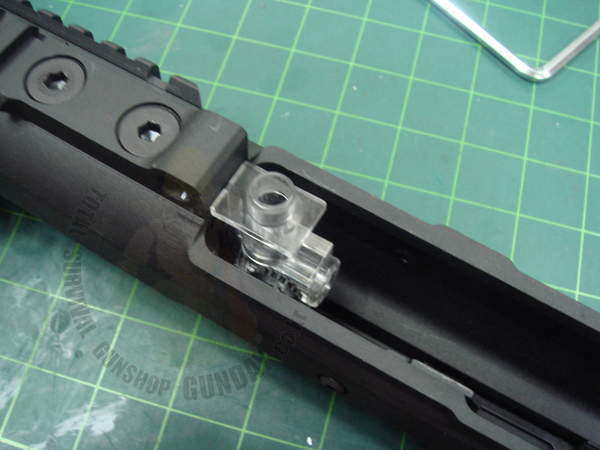

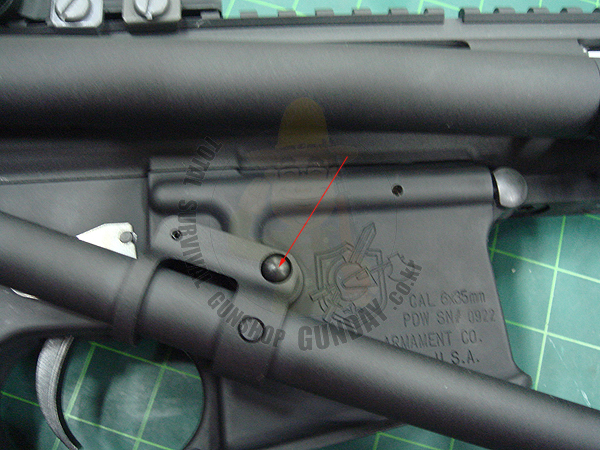

배선연결까지 된 상태에서는 상하부 프레임을 조립을 하는데.. 화살표 부분의 곡면처리로 밀어넣을때 아주 빡빡하므로 고무망치등으로 조심스럽게 밀어넣습니다..이때 홉업챔버부분과 배선등을 확인을 하면서 작업을 하셔야 합니다.
|
|
|

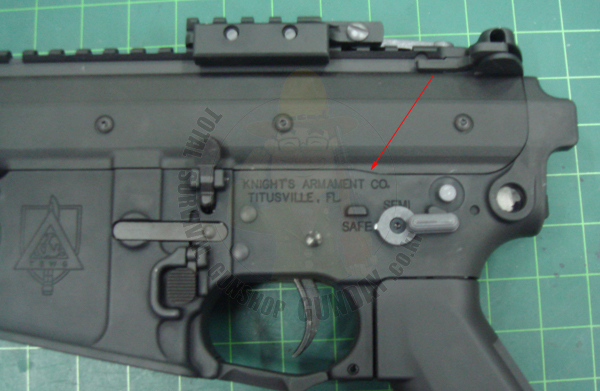

조립이 완료된 모습으로 화살표 부분이 일직선으로 되지않으므로 조립분해시 힘이 들어가는 원인입니다.
|
|
|
배선을 핸드가드 중간으로 빼는 경우와 이렇게 앞으로 빼놓는 경우로 선택적으로 작업을 하시면 된답니다.
|
|
|

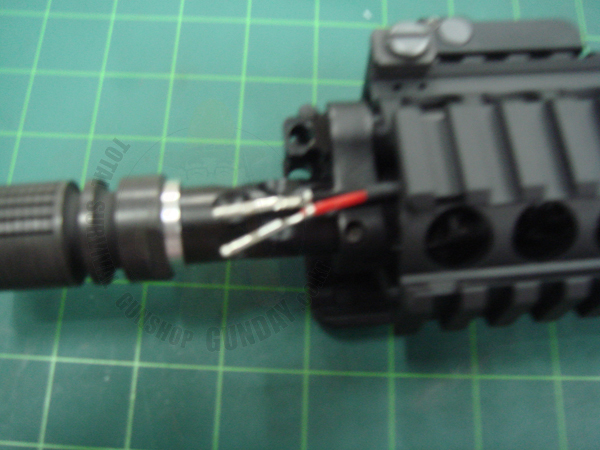

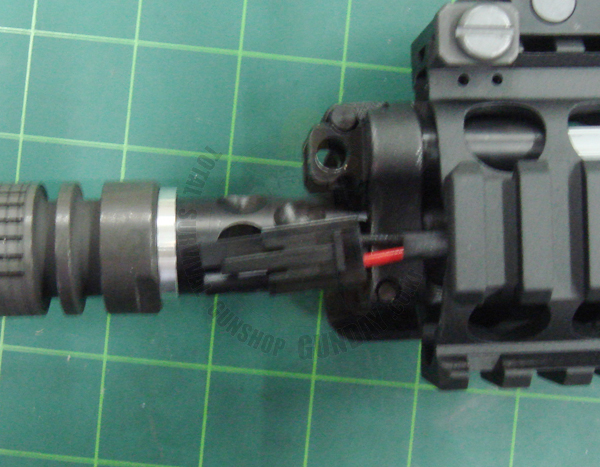

커넥터 부분을 조립할때에는 "+" "-"선을 잘 확인하셔서 조립을 하셔야 합니다.. 적색선이 "+"선입니다.
|
|
|

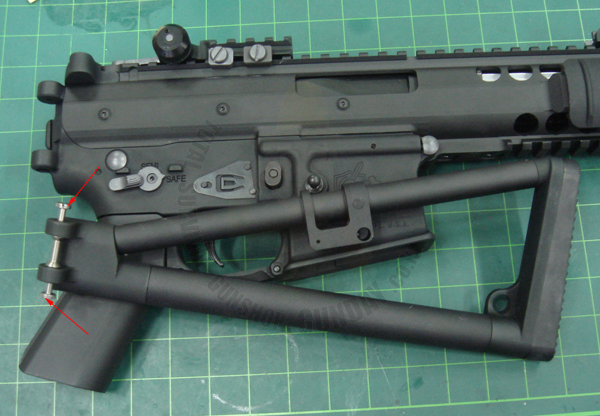

다음은 개머리판을 조립할 차레이며 화살표 부분의 나사를 풀고 다시 조여주면 간단히 조립이 된답니다.
|
|
|
사신이 흔들려 버렸네요.... 나사를 풀고 다시 조이면 간단히 조립!!
|
|
|

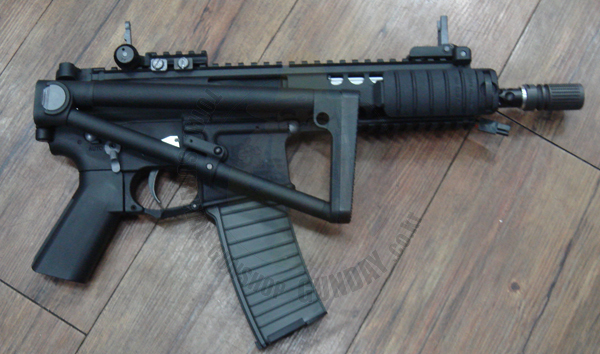

개머리판을 접었을때.. 화살표 부분에 고정이 됩니다.
|
|
|

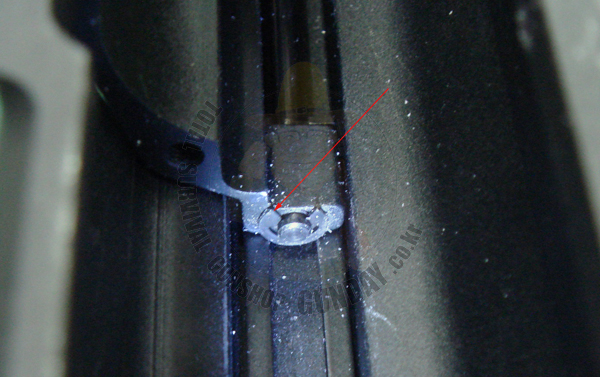

다음은 장전레버를 조립하고.. 약간의 부하가 있을때에는 E링이 위로 올라오면서 기어박스에 닿는 경우가 있는데.. 이부분은 약간의 가공이 필요할듯하며.. 큰 문제가 없을듯하여.. 가공없이 E링의 위치만 변경을 한 상태입니다.
|
|
|

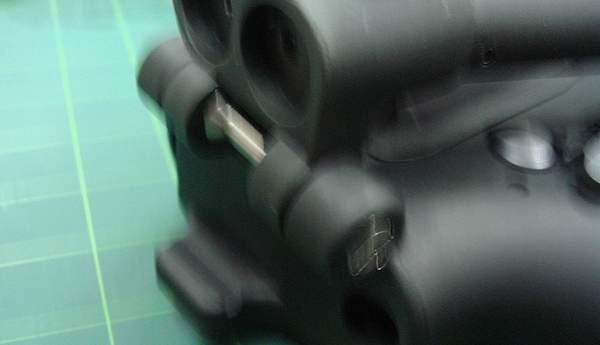

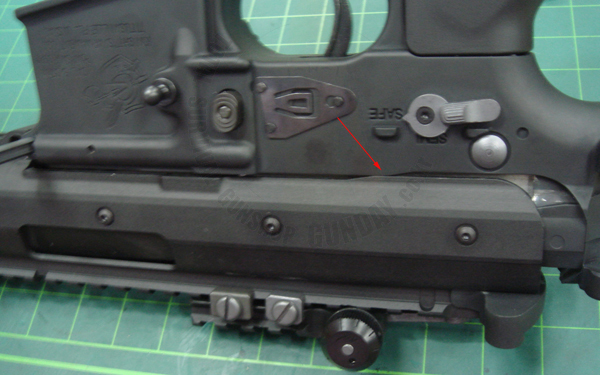

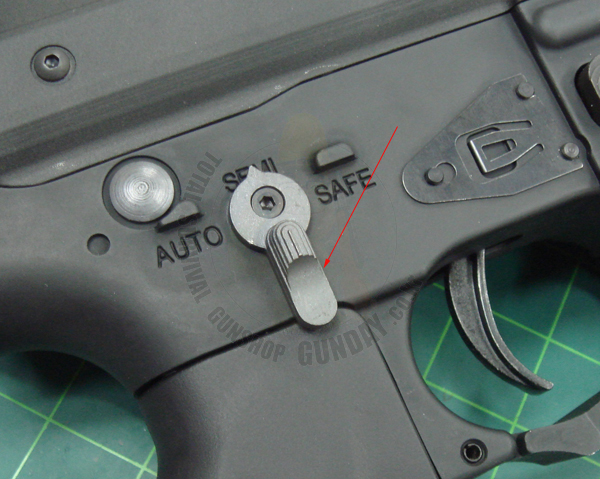

셀렉터의 오른쪽입니다.. 방아쇠를 당길때 방해하지 않도록 화살표 부분이 곡면처리 되어있습니다.
|
|
|
|

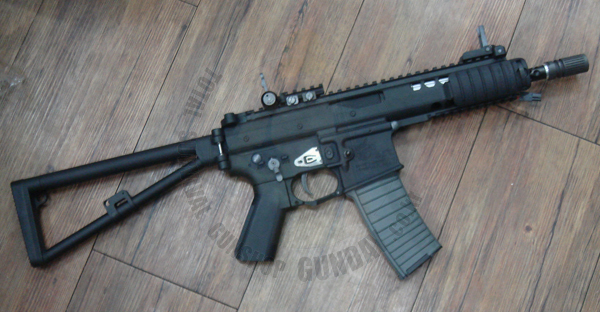

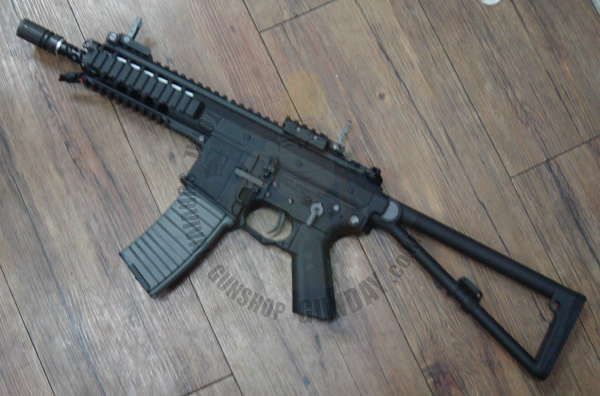

조립후 완성된 모습입니다.
