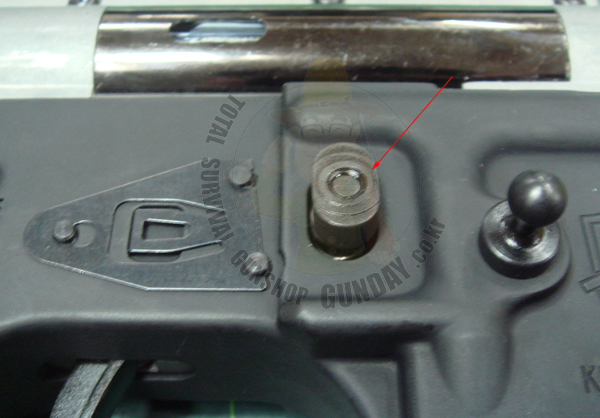

VFC사의 PDW의 특징중 하나로 좌측의 탄창멈치 밑부분을 누르면 탄창멈치가 해제되어 왼쪽의 버턴만으로도 탄창을 분리할수 있습니다.
|
|
|

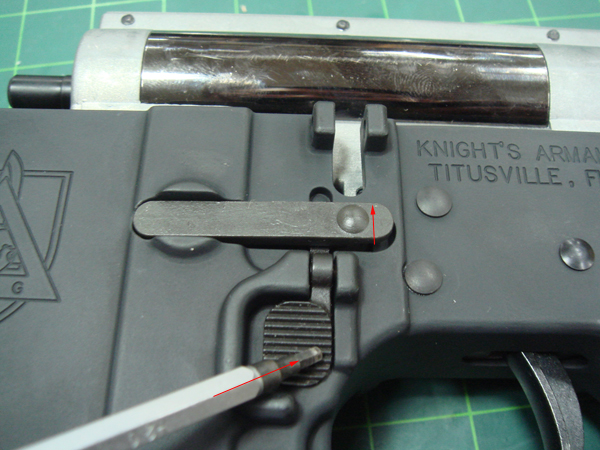

탄창멈치의 조립은 반대쪽을 밀착시킨후 화살표의 멈치버턴을 돌려서 최대한 밀착을 하고.. 그다음으로는 화살표의 탄창멈치를 최대한 속으로 밀어넣은 다음 반대쪽에서 추가로 조여주시면 된답니다.
|
|
|
반대쪽을 최대한 밀면 화살표의 탄창멈치가 위로 올라오며 멈치의 긴부분을 돌려서 조이고 홈에 일치를 시켜주시면 조립이 된답니다.
|
|
|
다음은 화살표의 노리쇠멈치를 조립할 차례입니다.
|
|
|

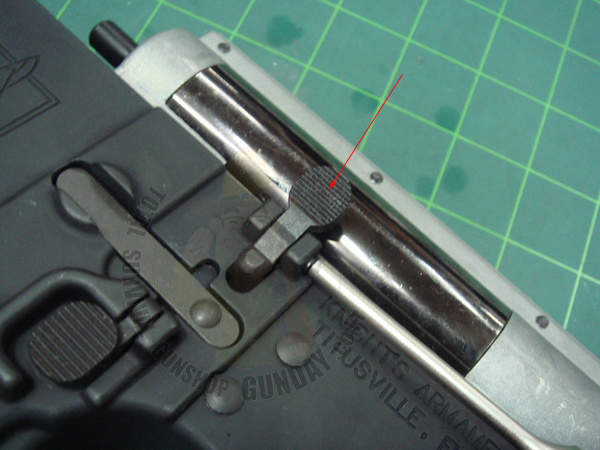

화살표 부분에 노리쇠멈치가 연동이 되도록 홈에 정확히 일치시켜줍니다.
|
|
|

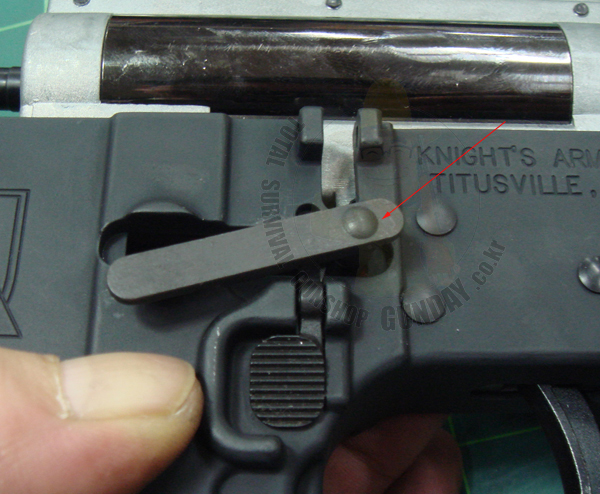

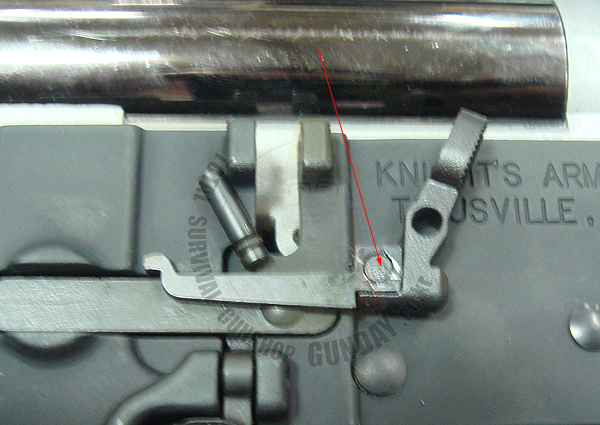

뇌리쇠 멈치가 조립된 상태이며 화살표 부분을 눌르면서 다음 사진의 화살표 부분이 연동이 되는지를 확인합니다.
|
|
|

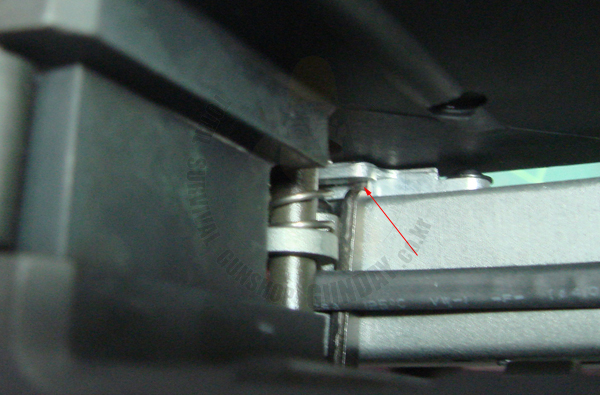

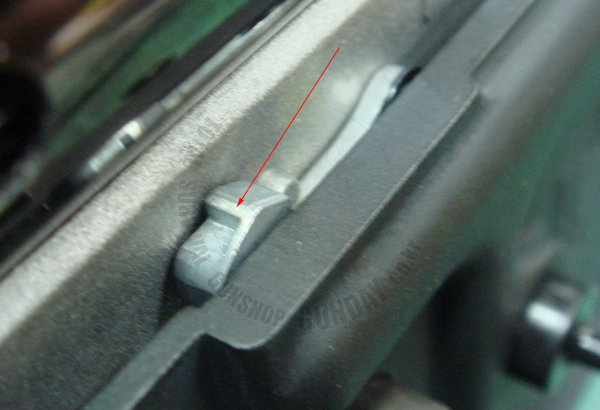

노리쇠 멈치와 연동이 되는 부분이며 화살표 부분이 탄피배출구가 걸려서 고정이 된답니다.
|
|
|
다음은 모터를 조립할 차례입니다.
|
|
VFC사의 PDW의 모터의 길이는 일반 전동건용과 길이가 다르므로 전용의 모터를 사용하며 일반 전동건용의 모터를 이용할때에는 축의 길이를 맞춰서 작업을 해줘야 한답니다.

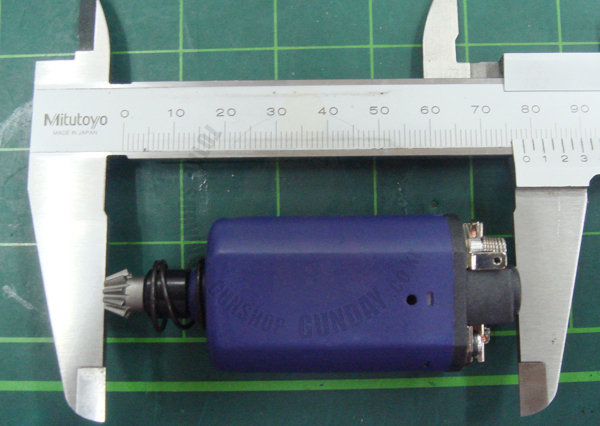

모터의 전체길이는 78.2mm입니다.
|
|
|

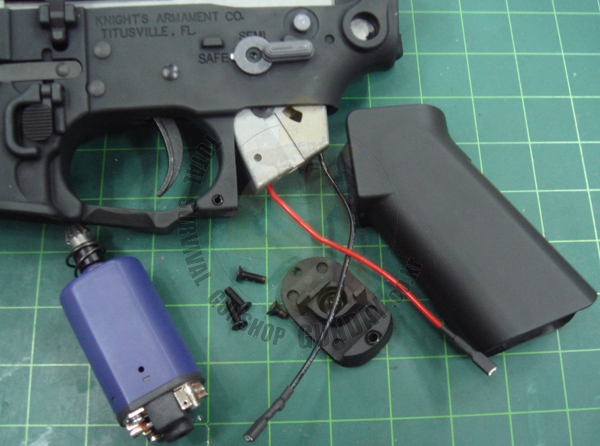

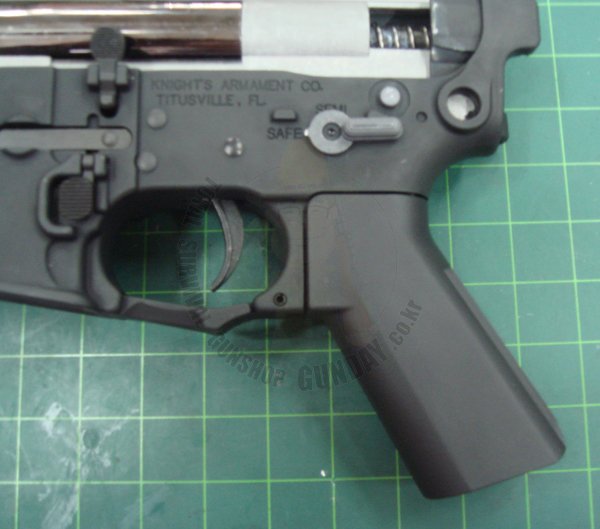

모터와 그립부분을 조립한 모습입니다.
|
|
|

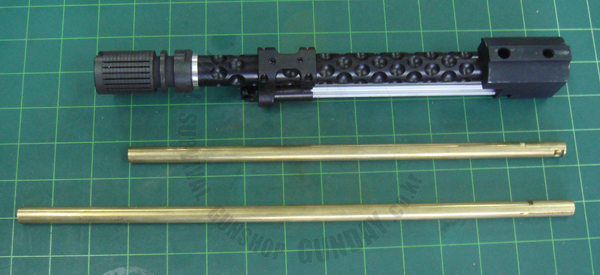

다음은 총열부분을 조립할 차례입니다.
|
|
|

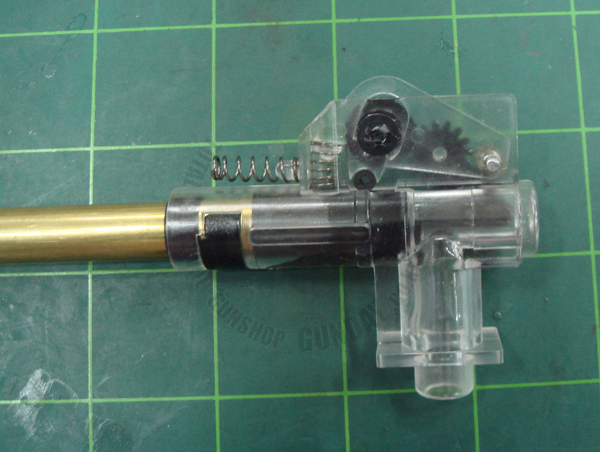

홉업챕머를 확대해본 모습입니다.
|
|
|

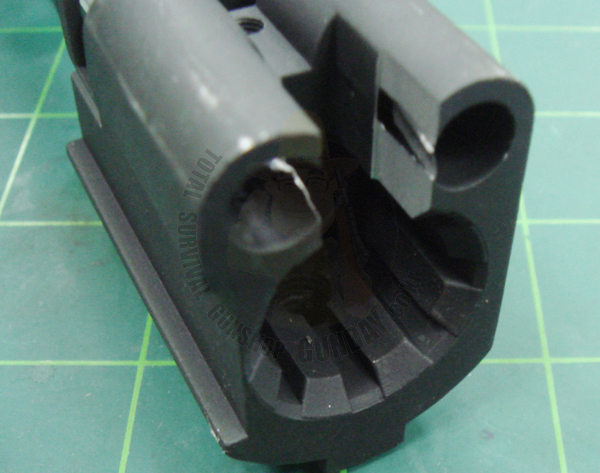

약실부분에 챔버가 조립이 되며 약실부분도 잘 재현해 놓았습니다.
|
|
|
총열에 이너발렐과 챔버를 조립한 모습입니다.
|
|

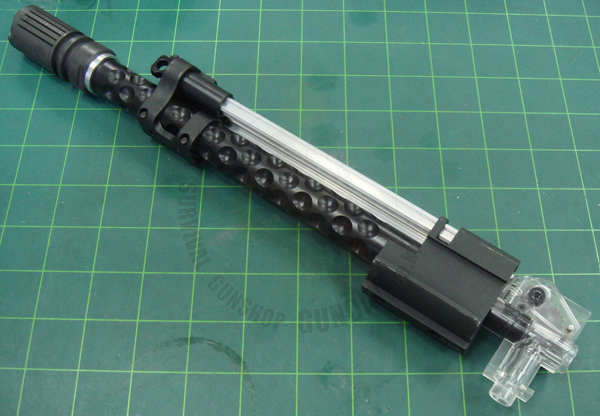

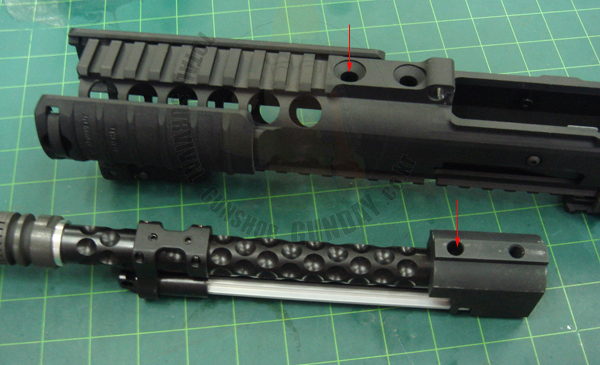

총열을 고정할때에는 화살표 부분에 긴 나사를 사용하며 총열의 약실부분의 고정도 이부분의 볼트로 고정이 되며 현재상태는 고정이 되지 않은 가 조립상태입니다.
