VFC사의 PDW를 조립하는 과정을 리뷰해보겠습니다..
|
|
|

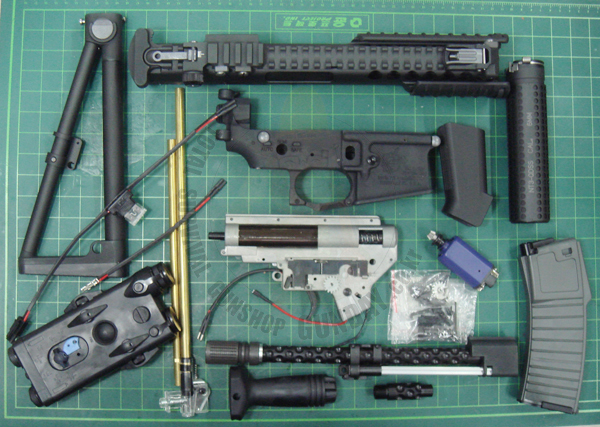

VFC사의 PDW 컨버젼키트의 구성품입니다.
|
|

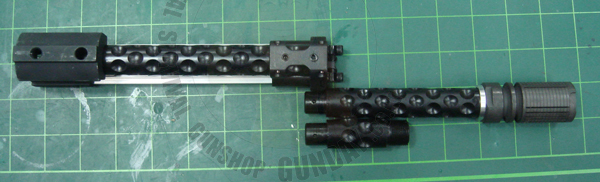

8인총열과 10인치 총열 두가지 모두 포함되어있으므로 원하시는 디자인으로 조립을 하시면 된답니다.
이너바렐도 두가지 모두 포함되어있습니다.
|
|
|

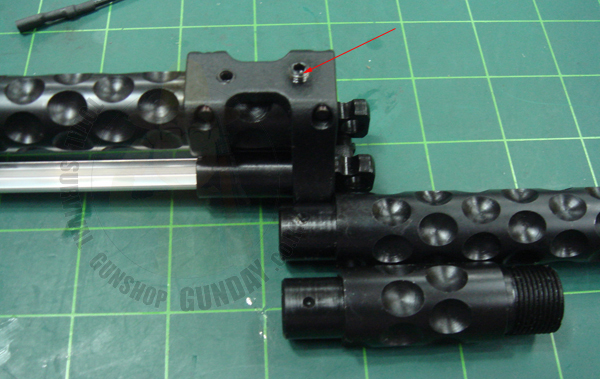

총열의 교환은 화살표 부분의 육각렌찌로 고정이 되어있으므로 간단히 변경가능합니다.
|
|
|

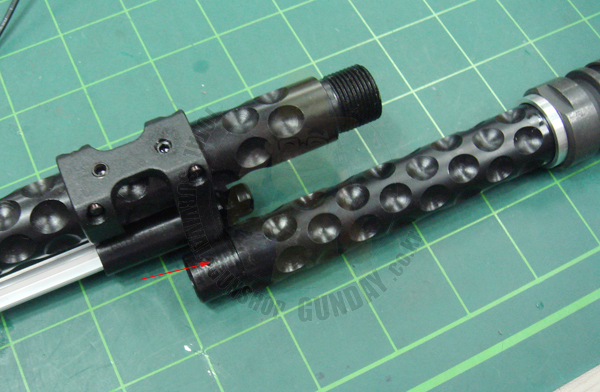

아웃바렐에는 화살표 부분에 홈이 있으므로 조립시 육각볼트가 화살표의 홈에 고정이 되도록 조립을 하도록 하세요..
|
|
|
소염기부분의 참고사진입니다.
|
|
|

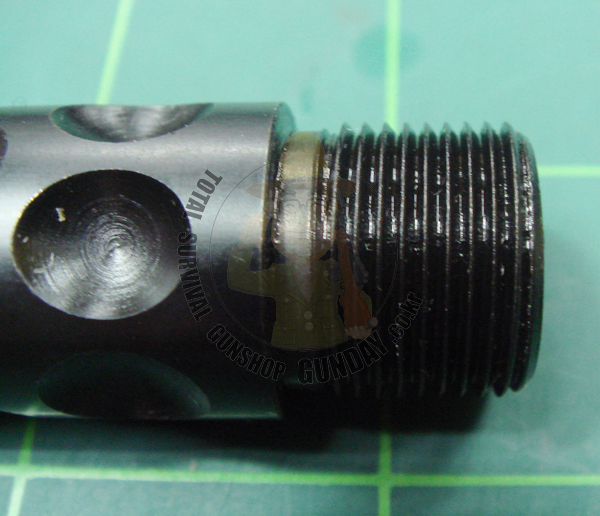

총구의 소염기 부분은 14mm 역나사로 되어있습니다.
|
|
기어박스를 바디에 조립하기 이전에.. 셀렉터부분의 기어를 조립햐야 합니다.

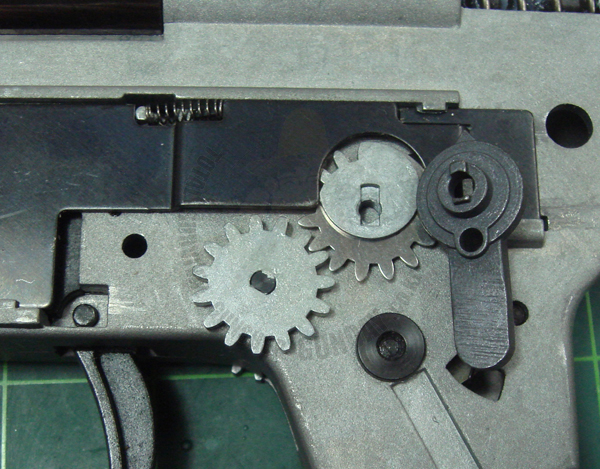

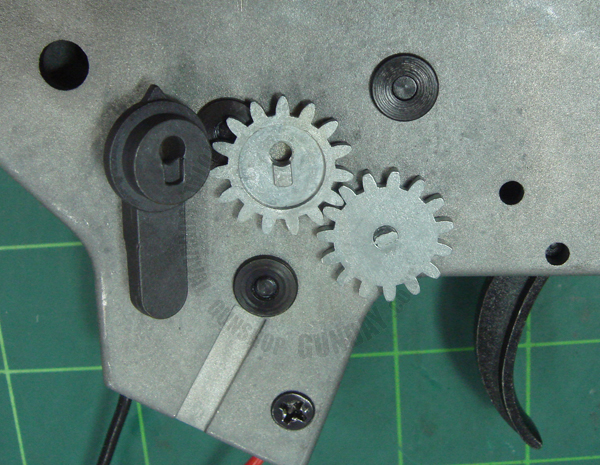

현재 사진은 우측면의 기어로 셀렉터는 단발위치로 조립이 되는 상태로 유지를 하며 좌측의 셀렉터 부분도 단발로 조립을 합니다.
|
|

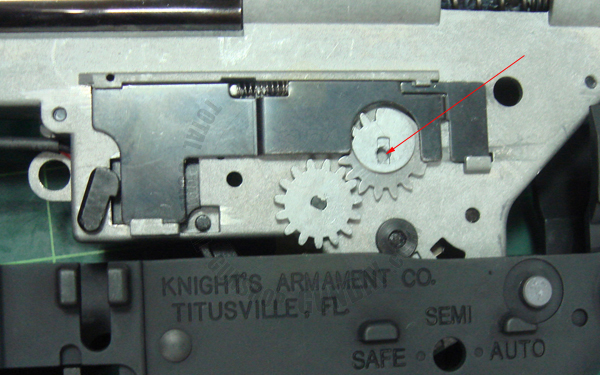

좌측의 셀렉터의 모습입니다.
좌우측이 동일하게 단발로 유지를 하면서 하부프레임에 조립을 하면 된답니다.
|
|
|
단발위치에 고정을 하면서 반대쪽이 분리가 되지 않도록 주의하시면서 조립을 하도록 하세요..
|
|
기어박스를 제자리에 위치하면 외부 셀레거를 조립을 합니다..

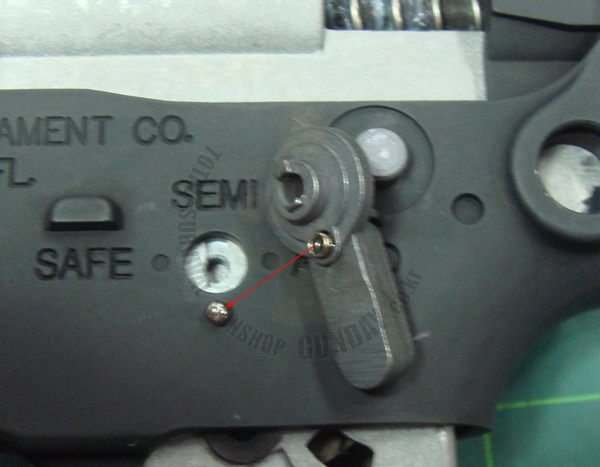

좌측의 셀렉터에는 스프링과 강구가 있으므로 단발의 위치에 넣고 나사를 조여주시면 된답니다.
|
|
|

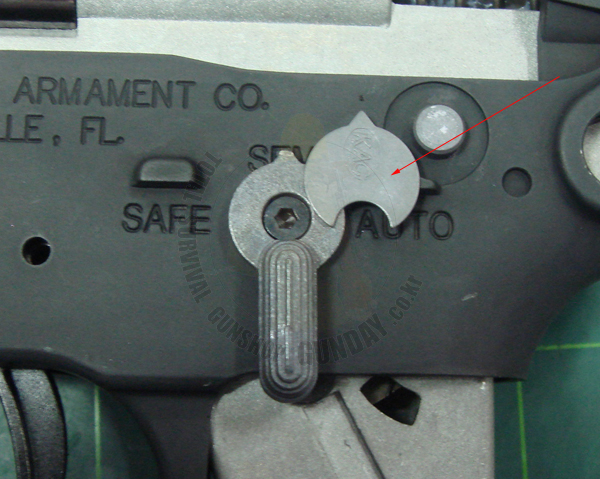

외부 셀렉터의 좌측은 나사부분을 덮어주는 덮개가 있으며 이는 본드로 접착해주셔야 한답니다.
|
|

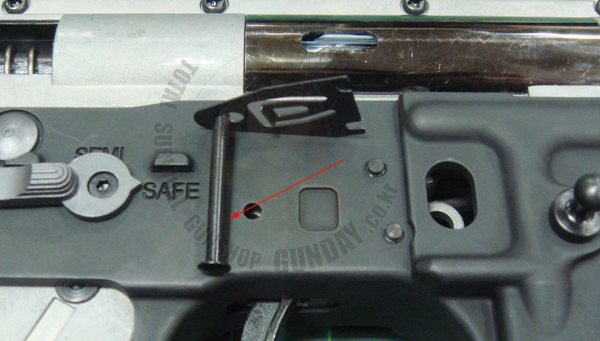

화살표의 바디핀을 고정할 차례입니다.

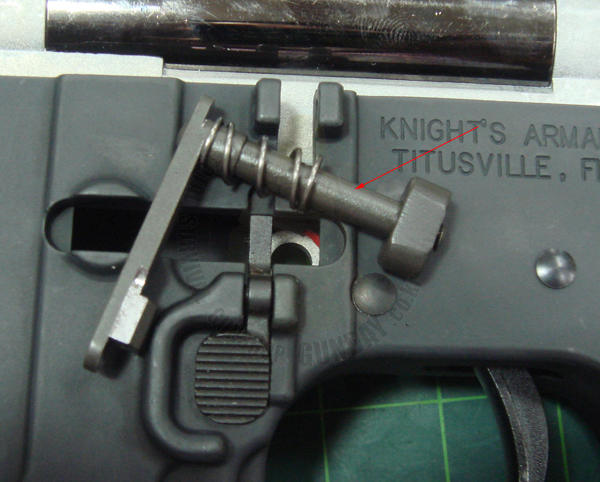

VFC사의 PDW는 바디핀이 분실되지 않도록 사진처럼 반대쪽을 고정하는 철판이 고정하는 방식입니다. 조립은 사진처럼 조립된 상태가 아니라 핀만 먼저 반대쪽에서 밀어넣어주면 되며...
|
|
|

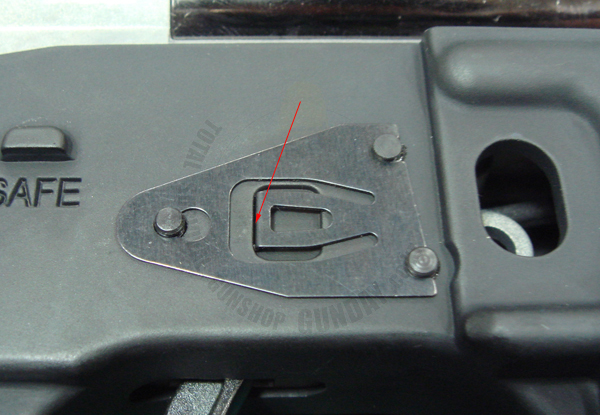

반대쪽에서 핀을 결합하여 고정부분이 나타나면 철판을 화살표처럼 3곳의 홈에 일치시키면서 화살표 부분에 철판고정부분이 걸릴도록 해주시면 분해를 위해 분리를 하지 않는다면 중앙바디핀을 분리가 되지 않는답니다.
|
|
다음은 화살표의 탄창멈치를 조립할 차례입니다.
