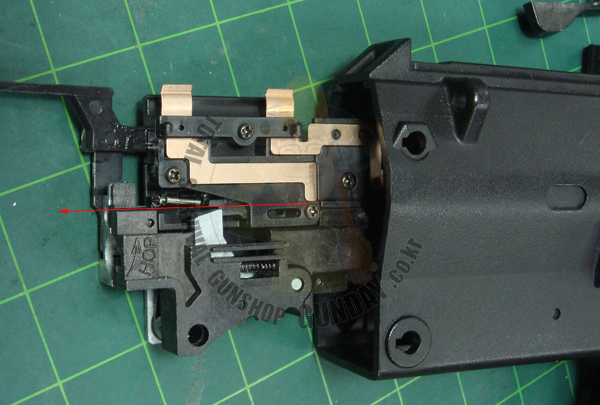

스위치 부분이 뒤로 나오는 장면이며 쉽게 뒤로 분리가 됩니다.
|
|

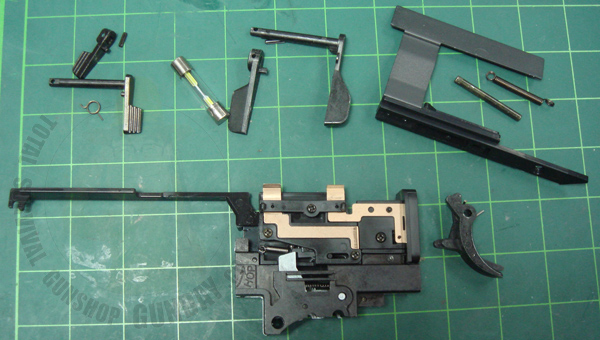

분해된 부품들입니다..
|
|
|

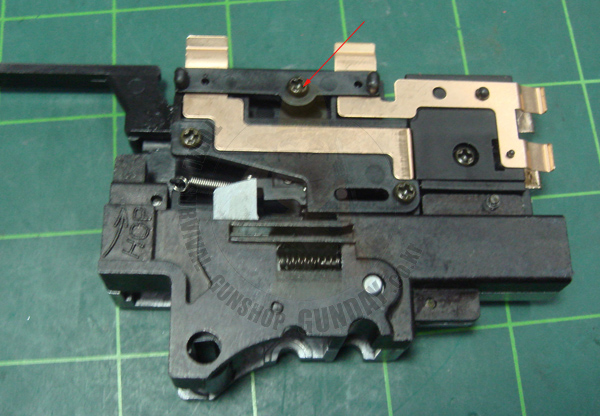

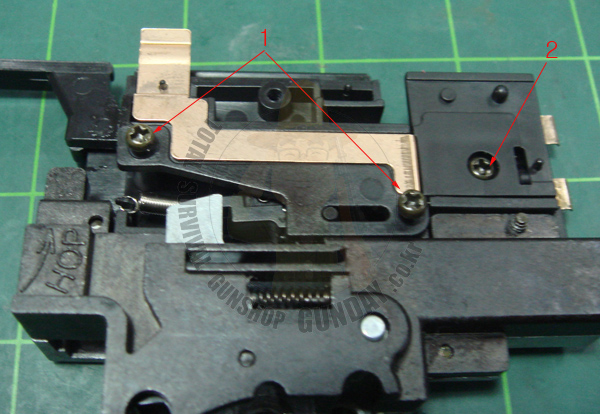

스위치 부분은 화살표의 나사를 풀어주면서 시작이 됩니다.
|
|
|
다음은 화살표의 나사를 풀어주며...
|
|
|

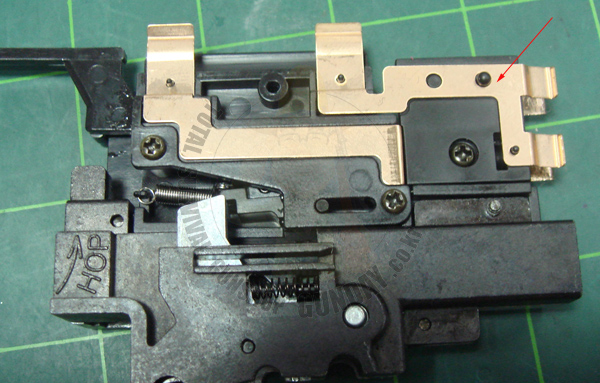

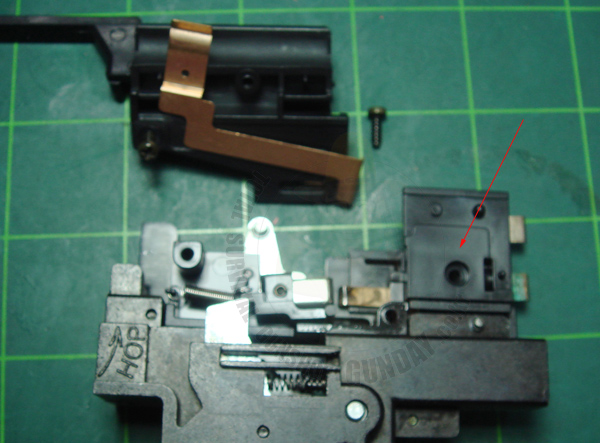

화살표의 동판이 분리가 됩니다.
|
|
|
다음은 1번의 두개 나사를 먼저 분리를 하여 분해를 합니다.
|
|
|

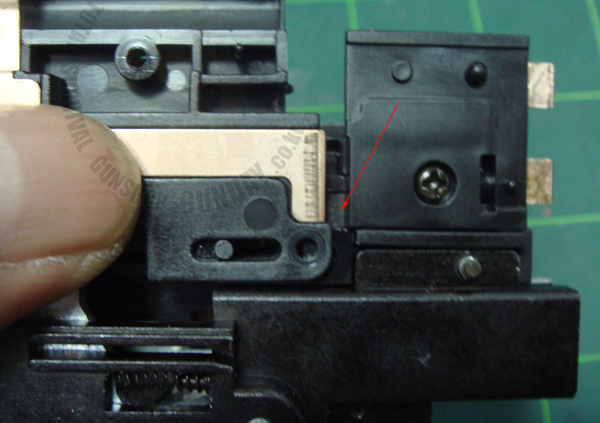

우측의 프라스틱이 화살표부분에 눌러지므로 분해는 좌측부터 해주시면 되며 조립시에도 역순으로 하시면 됩니다.
|
|
|
다음은 화살표의 프라스틱을 분리합니다.
|
.jpg)
|
|
총을 분해하게 된 이유가 여기에 있으며 전기 공급이 원할하지 않아서 스위치 부분을 점검하고 전기가 잘 통하도록 화살표 부분을 청소해줘야 합니다..
|
|
|

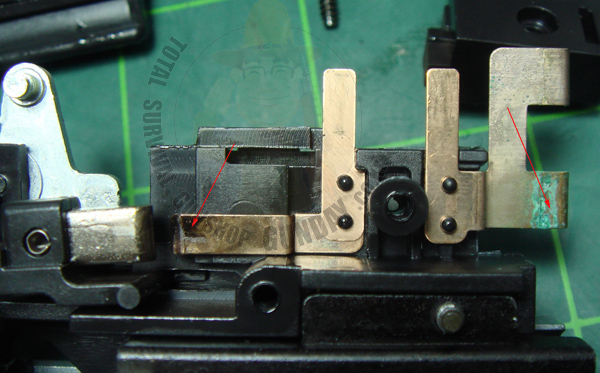

전기 스파크와 오랫동안 방치를 하여 녹이슨 부분으로 깔끔하게 정리를 하고 새로이 조립을 하면 전기가 원활하게 통하게 됩니다..
|
|
|

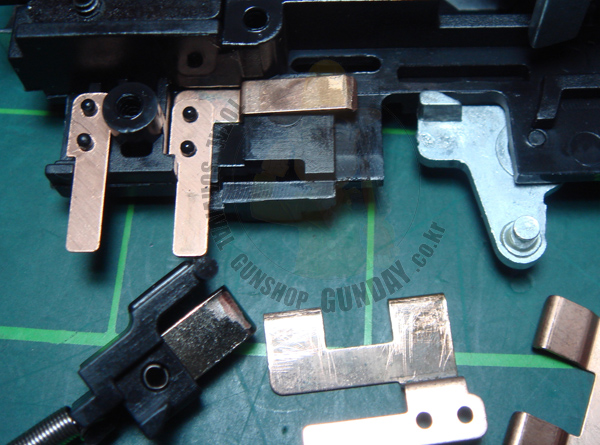

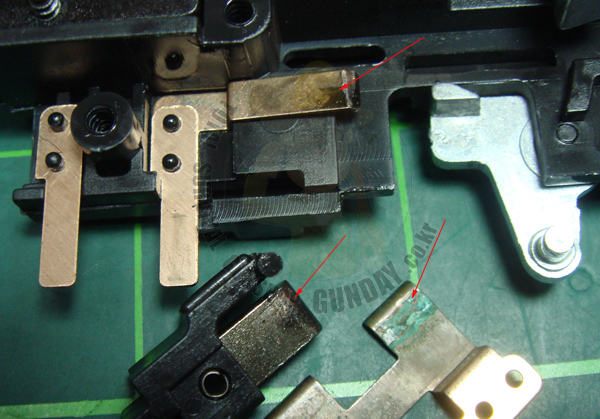

접점 부분들을 깨끗히 정리한 상태입니다..
|
|
조립을 하기 전에 주요부분의 작동원리를 살펴보게습니다.
위의 사진은 단발과 연발을 선택하는 셀레터로 현재 모습은 단발 상태이며 삼각형의 부품이 위로 올라가면 연발 상태가 됩니다.
|
|
|

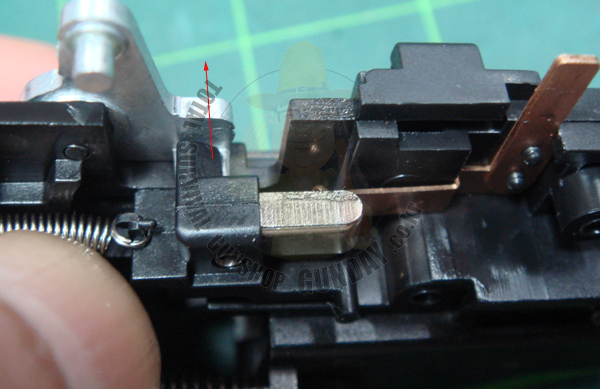

방아쇠를 당기면 화살표 방향으로 접점이 이용을 하면서 전기가 통하게 됩니다...
|
|
|

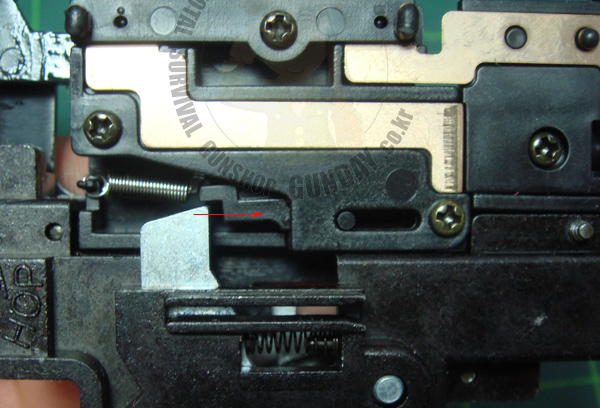

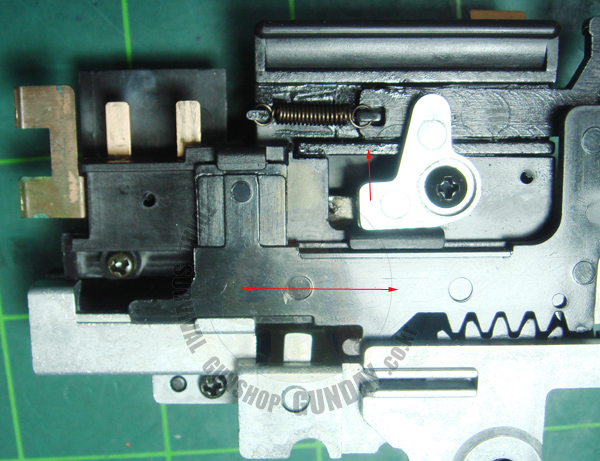

단발에서 4번기어가 한바퀴 돌고나면 전기를 끊어주는 부분으로 화살표 방향으로 접점이 위로 올라가면서 앞의 사진에서 밀어주는 은색부품과 분리가 되면서 접점은 뒤로 원위치 합니다.
|
|

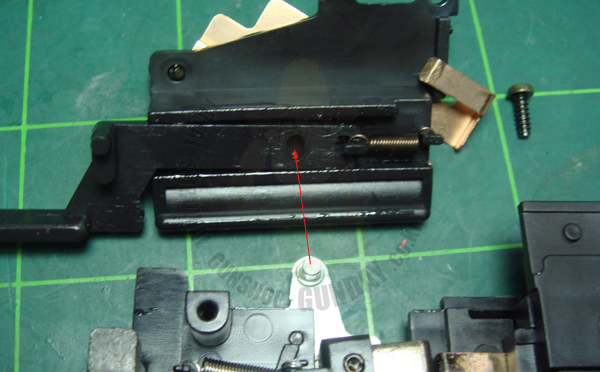

스위치가 끈어지는 원리는 화살표의 홈에 연결이 되어 기어박스에서 한사이클이 끝날때마다 한번씩 당겨주게 됩니다..
이상으로 스위치 부분을 살펴보았으며 조립은 분해의 역순으로 진행을 하시면 된답니다.
감사합니다.
