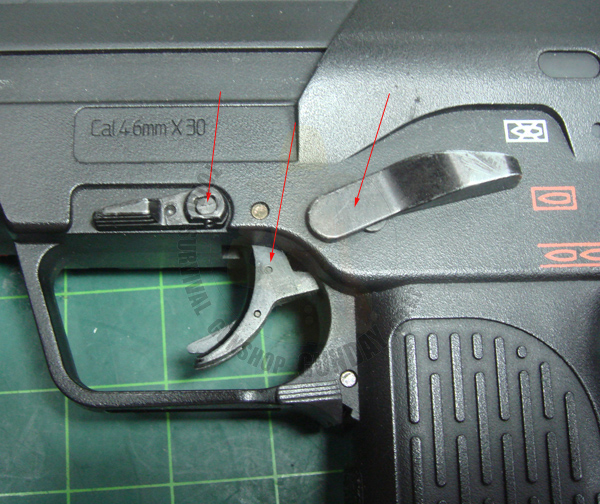

MP7의 몸통안에 있는 스위치 부분을 분해하기 위해서는 화살표의 3개부분과 탄피배출구를 분리하면 뒤로 빠지는 구조입니다..
분리를 위해서는 먼저 기어박스가 분리된 상태에서 진행됩니다.
|
|
|

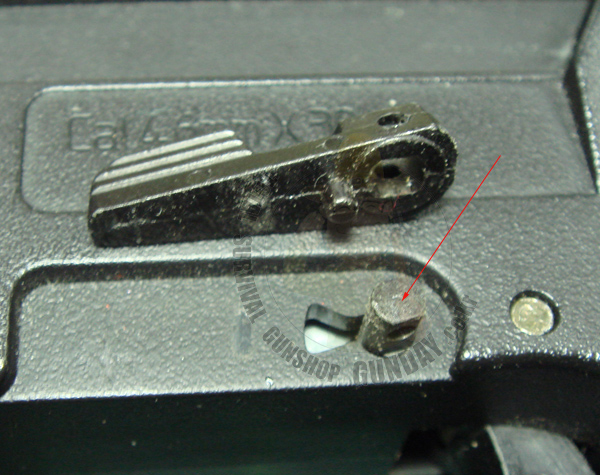

먼저 화살표의 핀을 분리합니다.
|
|
|
화살표부분의 밀어서 반대쪽으로 분리를 하며 반대쪽에는 스프링이 있으므로 밀어서 분리를 하기전에 반대쪽의 스프링이 조립되어있는 구조를 먼저 확인하시고 분리를 하세요..
|
|
|

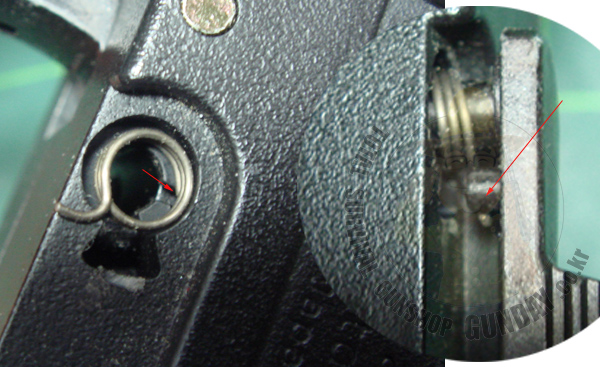

스프링이 조립되어있는 모습입니다..
|
.jpg)
|
|

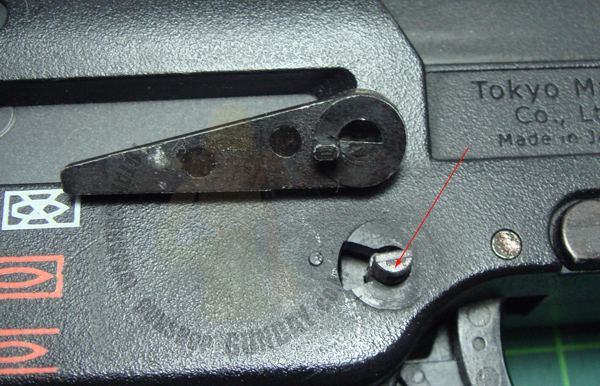

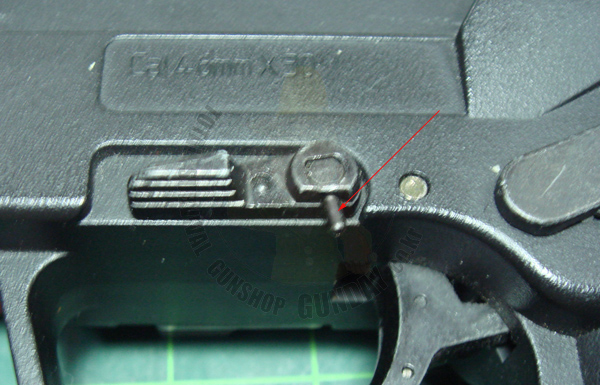

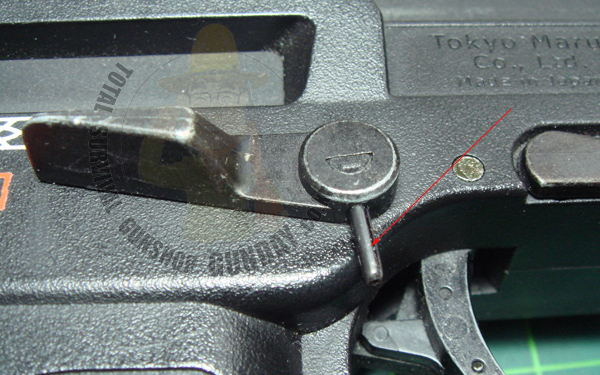

셀렉터에 고정되어있는 핀도 분리를 합니다.
|
.jpg)
|
|

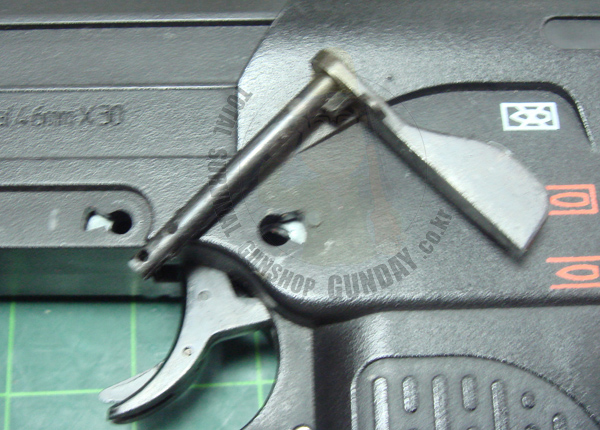

화살표부분을 눌러서 셀렉터늘 반대쪽을 분리를 합니다.
|
|
|
반대쪽 셀렉터도 분리가 된모습입니다.
|
|
|

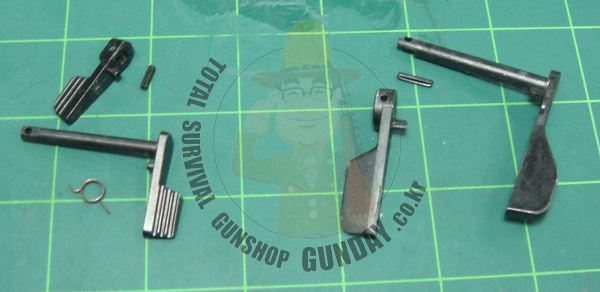

현재까지 분리된 부품입니다.
|
|
|

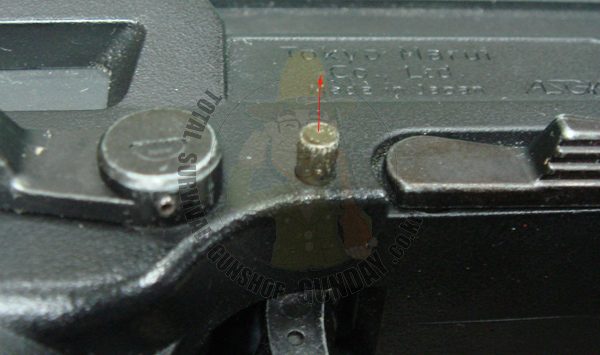

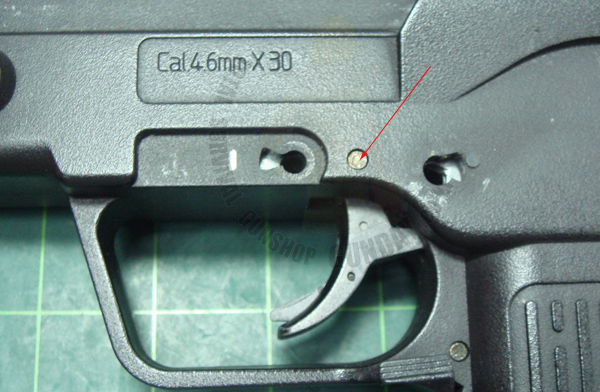

다음은 방아쇠 부분을 분리하기 위해서 화살표의 핀을 현재 방향에서 밀어넣습니다.
|
|
|
핀을 고정하기위해서 돌기부분이 있으므로 화살표 방향으로 꼭 분리를 하세요.. 조립시도 현재의 방향이 되도록 조립을 하시면 된답니다.
|
|

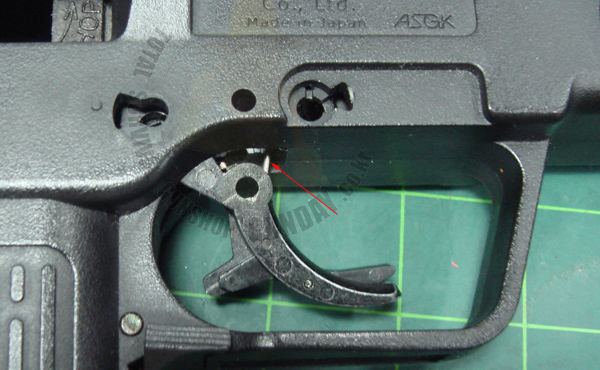

핀을 분리한후에는 방아쇠늘 밑으로 당기면 분리가 되며 화살표의 스프링이 어떻게 고정이 되어있는지를 확인하시고 분리를 하세요..
조립시에 확인만 해놓으시면 편리하답니다.
|
|
|

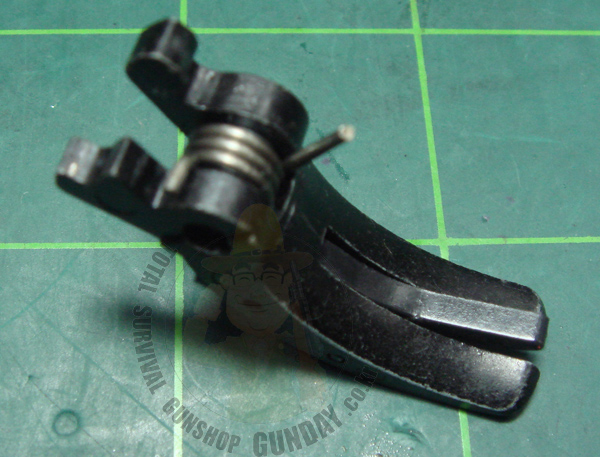

분리한 방아쇠입니다..
|
|
|

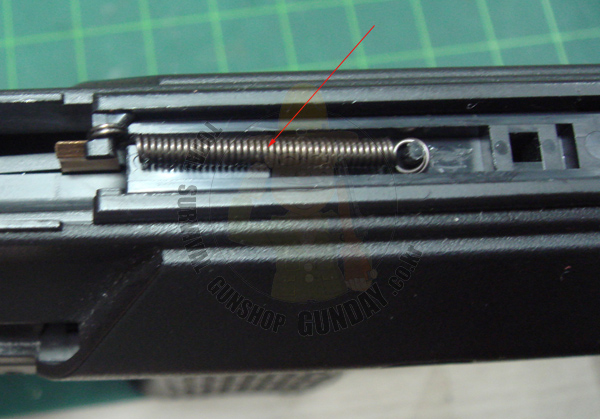

다음은 탄피 배출구를 분리하기 위해서 스프링을 분리합니다.
|
|

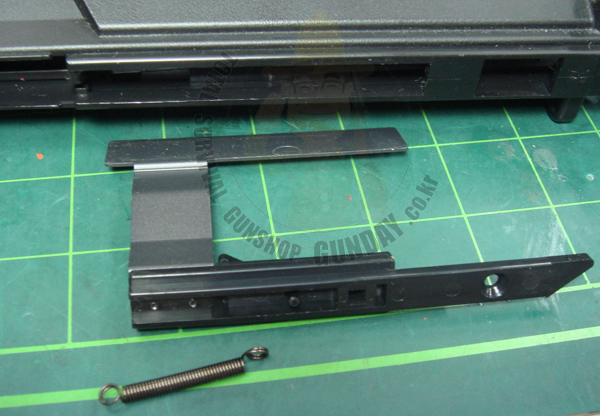

분리한 탄피배출구입니다..
분리를 뒤쪽으로 빠지며 분리시에 조립을 위해서 자세히 관찰을 해두시면 편리합니다.
|
|

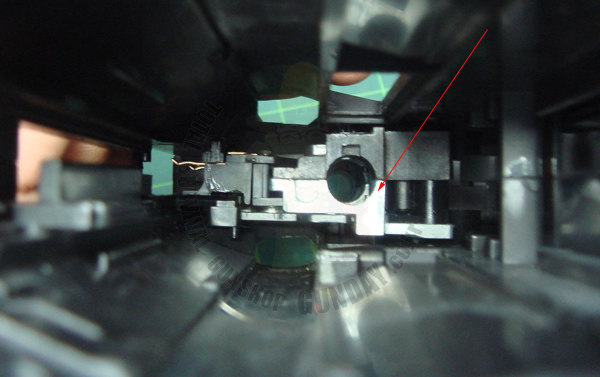

이제는 화살표의 모듈 전체가 뒤로 빠지게 됩니다..
스위치 부분의 자세한 부분은 다음리뷰를 참고하세요.
