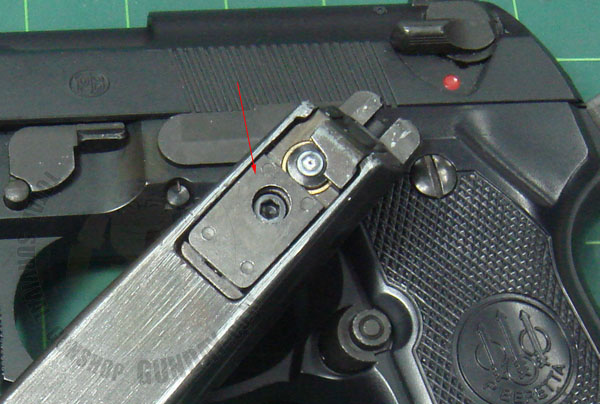

WA 가스건의 경우는 슬라이드가 뒤로 후퇴하는동안 가스가 계속 분출이 되도록 밸브를 눌러주는 장치가 있으며 밸브를 잠가주는 장치가 화살표의 철판이 위로 올라가면서 밸브를 눌러 밸브를 계속 열려있도록 해줍니다.
가스를 모두 소진을 한경우에도 밸브가 열려있으므로 가스주입전에 꼭 화살표의 철판을 내려서 밸브가 닫힌상태에서 가스를 주입하셔야 합니다.
|
|
|

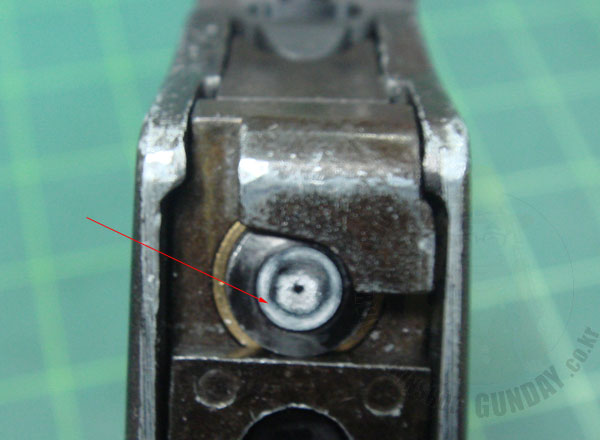

화살표의 밸브가 뒤로 후퇴하여 밸브가 닫혀있는 상태입니다.
|
|
|

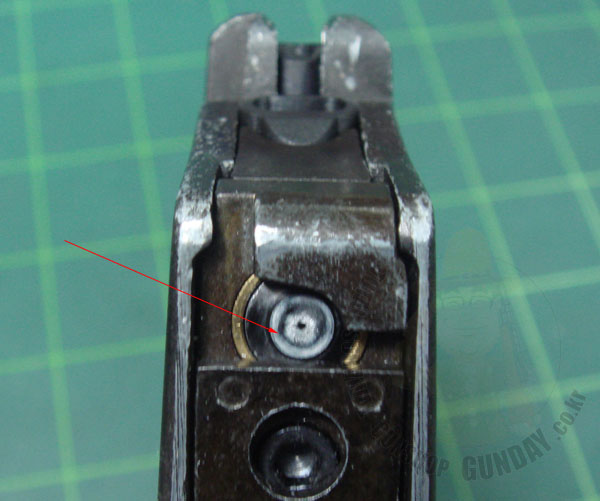

화살표의 밸브가 속으로 밀려들어가 있으며 철판이 뒤로 후퇴하지 못하게 막고있는 상태입니다.
|
|

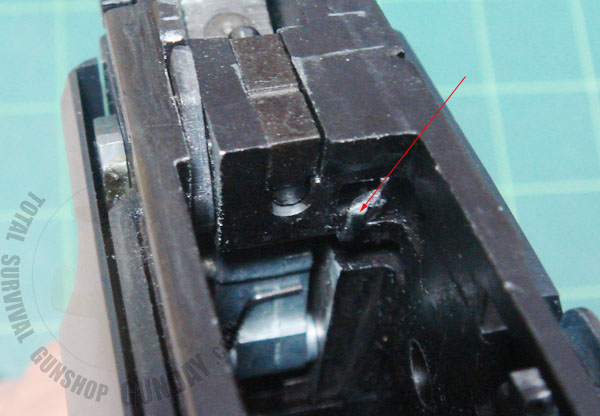

화살표부분이 밸브 릴리즈 레버이며 햄머가 뒤로 젖혀질때 레버가 연동을 하여 탄창의 철판을 밑으로 내려서 가스의 분출을 멈추게 해주는 역활을 합니다.
사용시 발사를 하면 가스가 한번에 분출이 되는 경우가 발생하면 이 레버의 움직임이 완벽하게 작동을 하지 않는 경우가 있으며 이부분의 에러인지를 확인하는 방법은 밑에서 설명해드리겠습니다.
|
|
|
밸브 릴리즈레버의 에러의 확인방법입니다.
간단한 방법은 탄창을 최대한 위로 올리면서 사격을 해서 정상작동을 하면 일단 의심을 해보시면 되며 체크방법으로는 탄창에 가스가 없는 상태에서 방아쇠를 당겨서 햄머를 전진시켜줍니다. 그리고 슬라이드를 뒤로 당겼다가 앞으로 전진을 시킨다음 발사를 하지마시고 탄창을 빼서 탄창의 밸브가 뒤로 후퇴하여 밸드가 닫힌상태인지를 확인해보세요.. 밸브가 열려있다면 밸브릴리즈 레버가 역활을 하지 못하는 상태이므로 레버를 수정해야 한답니다.
아래는...레버를 수정하는 방법을 설명해드리겠습니다.
|
|
일단 총의 릴리즈 레버를 분해하는곳까지 분해를 해야합니다.
분해의 방법은 하부프레임 분해편(상품리뷰번호338번)을 참고해주세요.
|
|
|
분해조립시 트리거바 스프링이 분실되지 않도록 주의하세요.
|
|
|

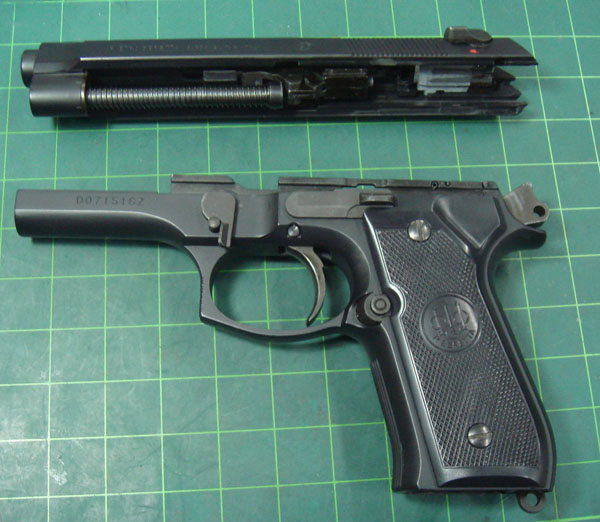

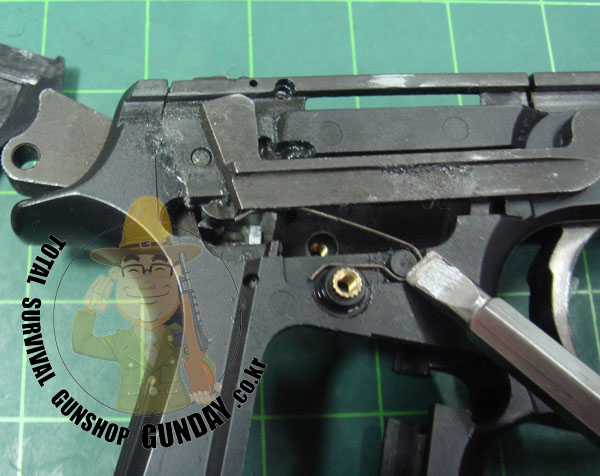

하부 프레임을 사진처럼 조금만 위로 분리를 합니다.
|
|
|

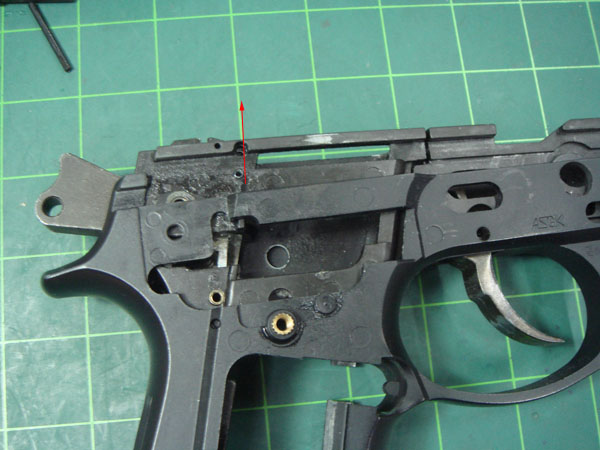

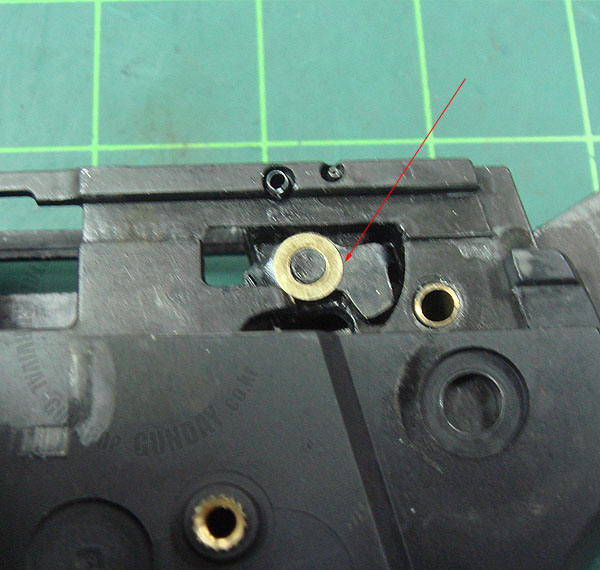

하부프레임을 약간만 분리를 하면 화살표의 밸브 릴리즈 레버가 보이며 이상태에서 레버를 들어올리면 분해가 됩니다.
|
|
|

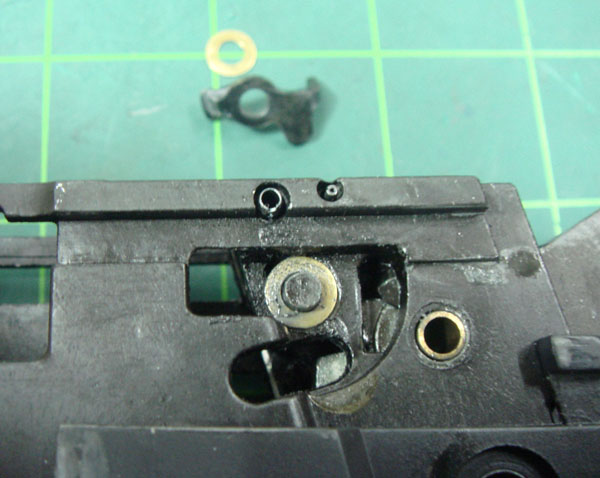

레버를 분리한 상태입니다.
|
|
|

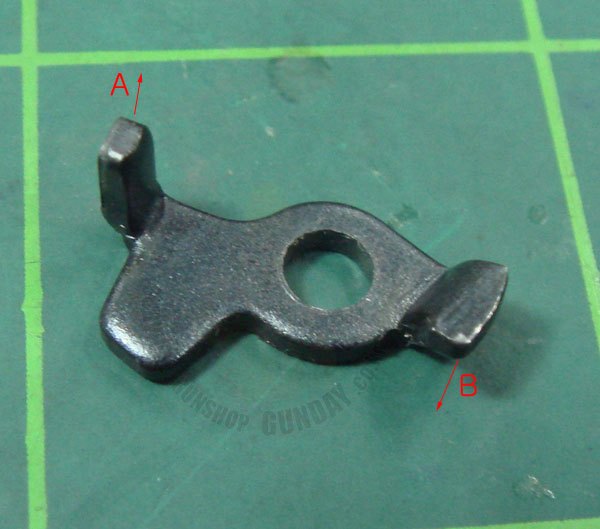

레버는 A부분이 햄머가 뒤로 당겨질때 화살표로 움직이면서 B부부이 화살표로 움직이면서 탄창의 철판을 내려서 밸브를 닫는 역활을 합니다.
|
|
|

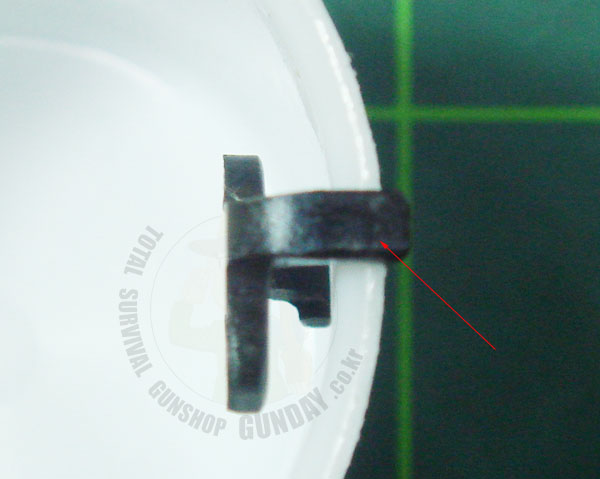

화살표 부분이 햄머와 연동하는 부분으로 이부분을 밑으로 아주 조금만 내려주시면 철판을 완전히 해제하도록 움직일수 있습니다.
|
|

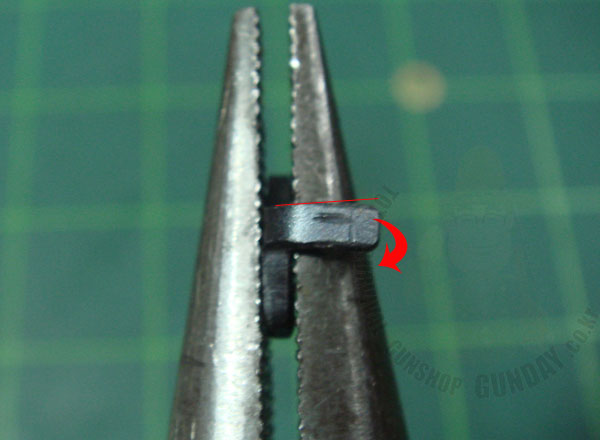

작업은 롱로우즈두개로 작업을 하면 간단하며 현재 사진처럼 고정을 하고 밑으로 살짝 휘어주시면 작업은 완료됩니다.
너무 많이 휘지 않도록 주의하시고.. 아주 미세하게 조절을 하신다음 조립을 하고 테스틀 해보도록 하세요..
|
|
현재 작업을 하기 위해서 분해된 모습이며 조립의 경우도 상품리뷰 338번을 참고하세요..
