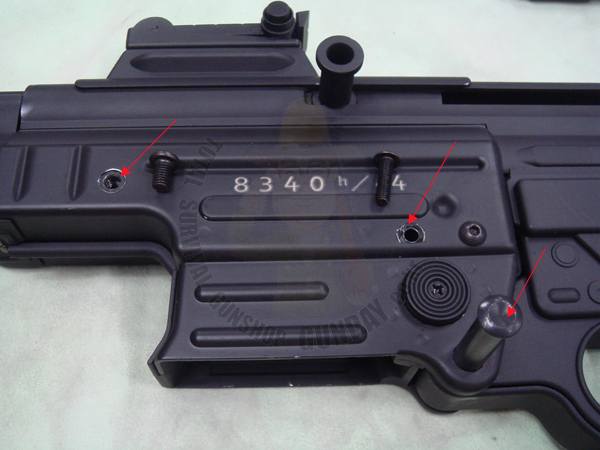

풀메탈&우드 MP(StG44버젼)의 기본분해는 일단 화살표의 3부분을 사진처럼 분리를 하면 챔버부분이 노출이 됩니다.
|
|
|

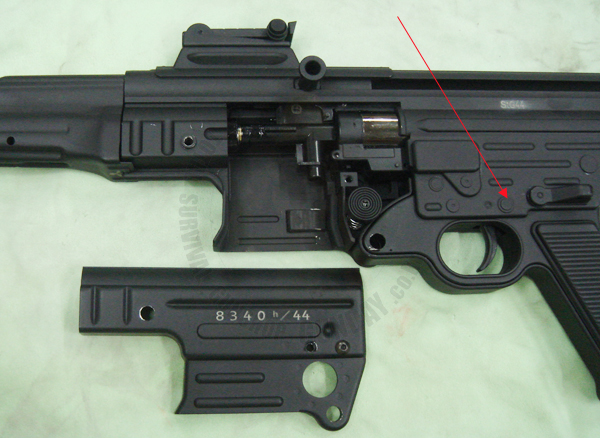

화살표 부분은 분해와는 상관이 없으므로 분해하지 마세요..
|
|
|
챔버옆부분이 분해가 된상태이며 이제는 기어박스를 덮고있는 부분을 분해할 차례입니다.
|
|
|

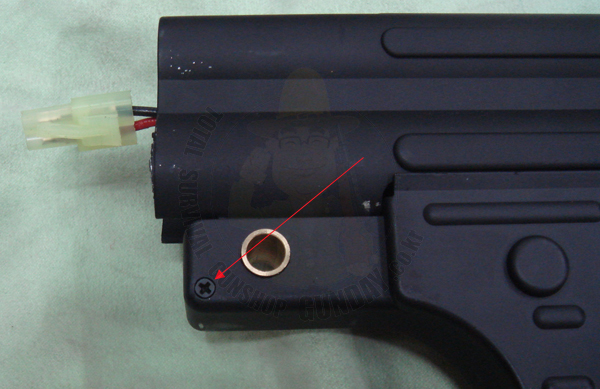

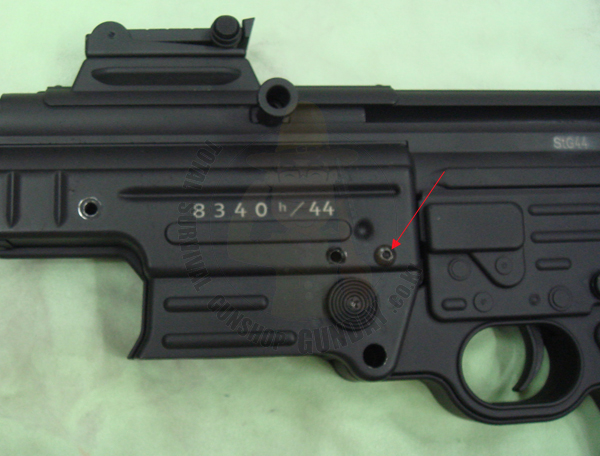

뒤면의 작은 나사를 풀어줍니다.
|
|
|

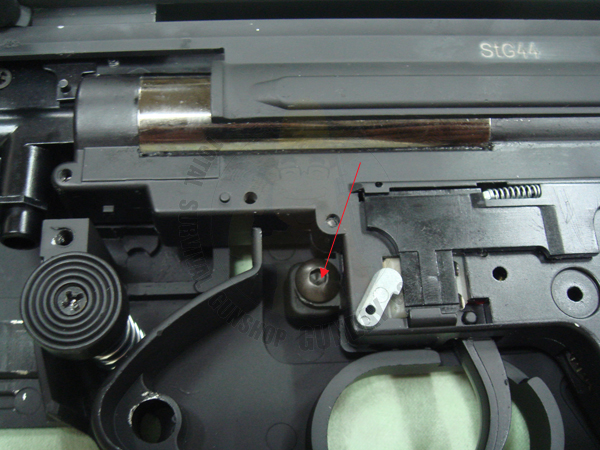

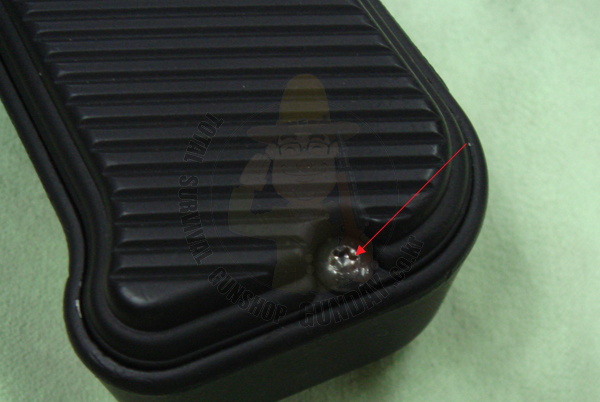

다음은 손잡이 부분의 별나사(T-8)를 분해하면 기어박스를 덮고있는 부분은 분리가 됩니다.
|
|

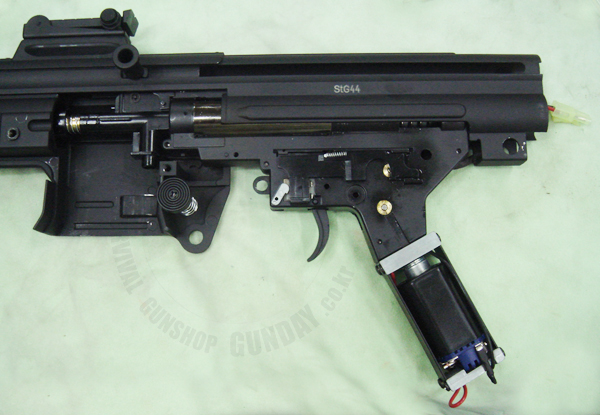

위면을 모두 분리한 상태입니다.
이제는 기어박스와 모터부분을 감싸고 있는 부분을 분리할 차례입니다.
|
|
|
밑부분은 화살표의 나사 하나만 분리를 하면 밑으로 빠진답니다.
|
|
|

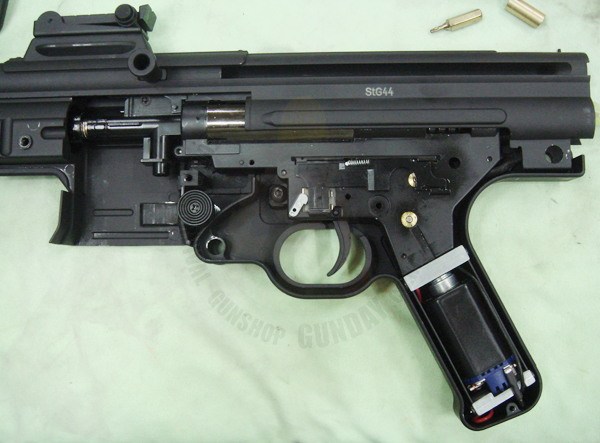

기어박스의 밑면까지 분리된 상태입니다.
|
|
다음은 기어박스를 분리할 차례입니다.

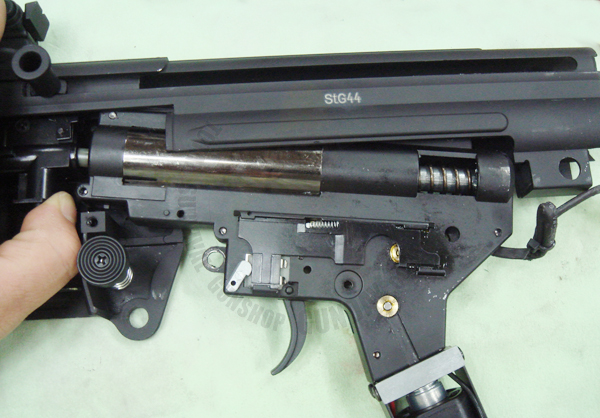

먼저 챔버를 최대한 앞쪽으로 밀어준 상태에서 기어박스는 약간앞으로 밀어주고 사진처럼 밑으로 빼내줍니다.
이때 노즐이 손상이 되지 않도록 조금만 내린상태에서 기어박스를 뒤로 후퇴시키면서 빼내줍니다.. 아래사진참고..
|
|
|

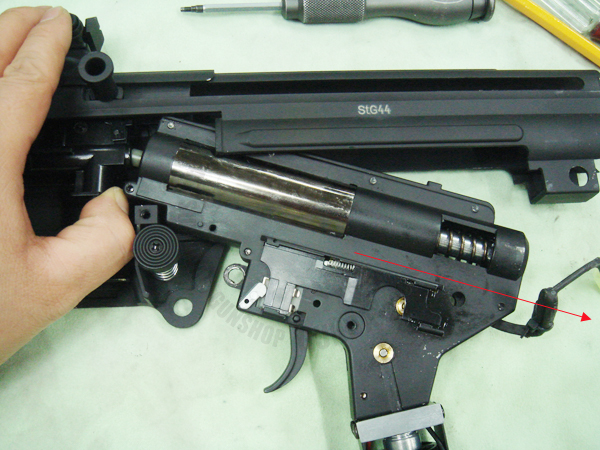

사진처럼 된 상태에서 화살표 방향으로 기어박스를 분리할수 있습니다.
|
|
|

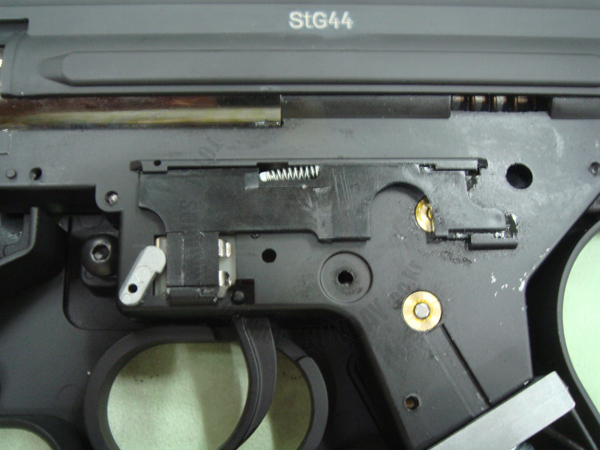

참고로 조립시에는 셀렉터가 단발위치에 자연스럽게 놓은 다음 덮개부부분의 셀렉터도 단발위치에 놓고 조립을 합니다.
|
|
|

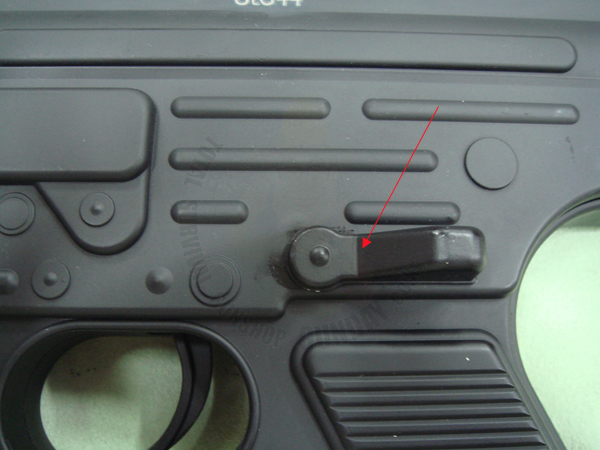

셀렉터의 중간부분이 단발위치입니다.
|
본 상품설명은 서바이벌 건데이에서 직접촬영 및 편집 제작한 것이므로 무단복제를 금지하며
URL링크만 허용하니 반드시 지켜주시기 바랍니다.
|
