이제 챔버쪽을 분해할건데요!
사진에 보이는 도구는 보통 마루이 전동건에 들어있는 탄밀대랍니다.
요즘은 비비로더 때문에 필요가없는 부품이죠^^ 그래서 이럴때 쓴답니다.

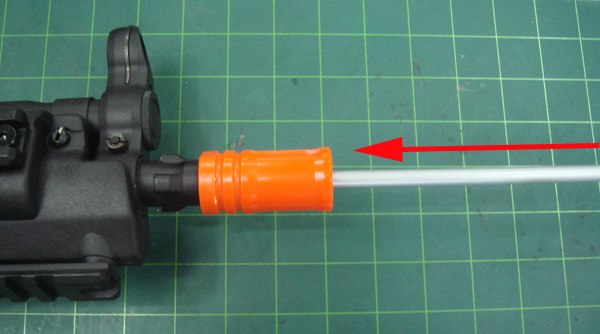

탄밀대를 이용 이너바렐을 밀어줍니다.
*플라스틱이 아닌공구를 사용하시면 바렐에 기스가 날수도 있으므로 적당한 공구를 이용하세요!
|
|
|

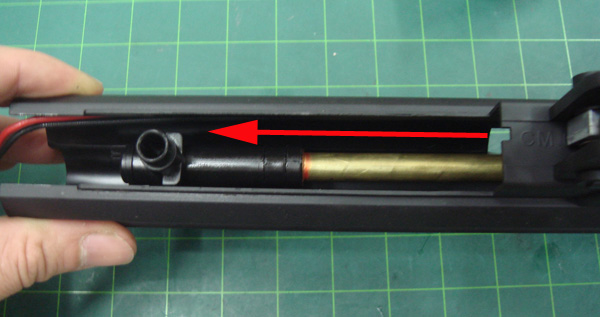

이렇게 이너바렐이 뒤로 밀려납니다.
|
|
|

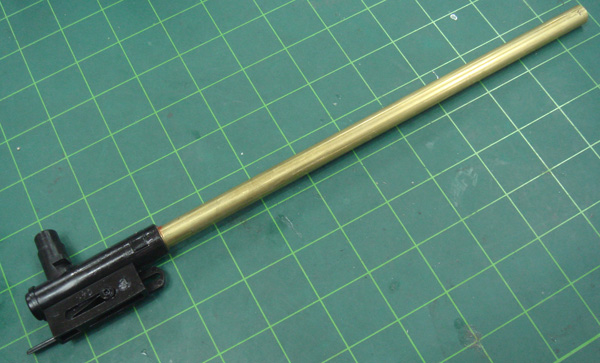

완전히 분해되어 나온 모습입니다.
|
|

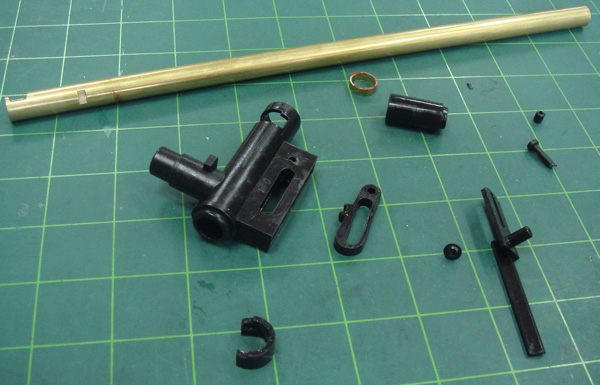

챔버부품과 바렐을 완전 분해한 모습입니다.
분해는 조립의 반대이므로 일단 다풀어놓고 조립을 해보겠습니다.^^
|
|

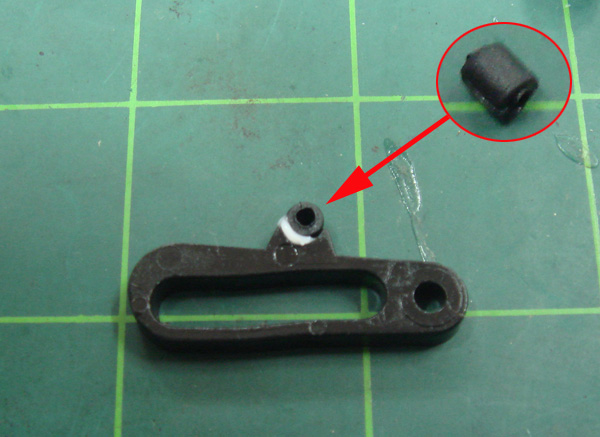

ㅇ홉업돌기를 사진처럼 조립합니다.
잘떨어지지 않게 구리스를 사용합니다.
|
|

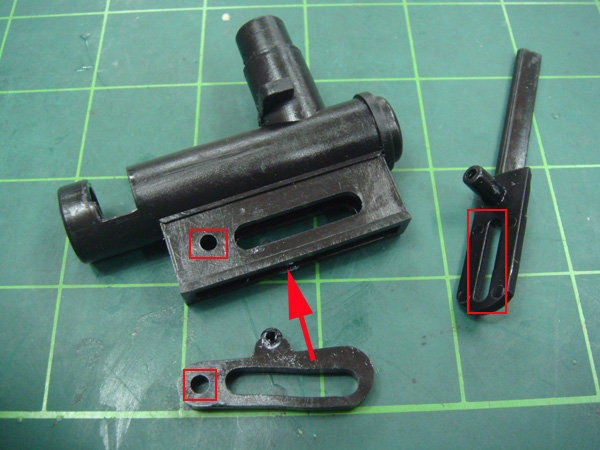

맨밑에 부품을 챔버 안으로 조립합니다.
3개의 부품의 ㅁ부분이 일치하게 조립을 해줍니다.
|
|
|

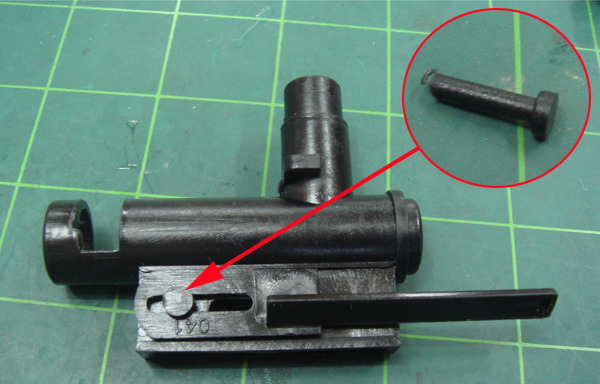

3개의 부품구멍을 일치시키고 ㅇ핀을 조립합니다.
|
|

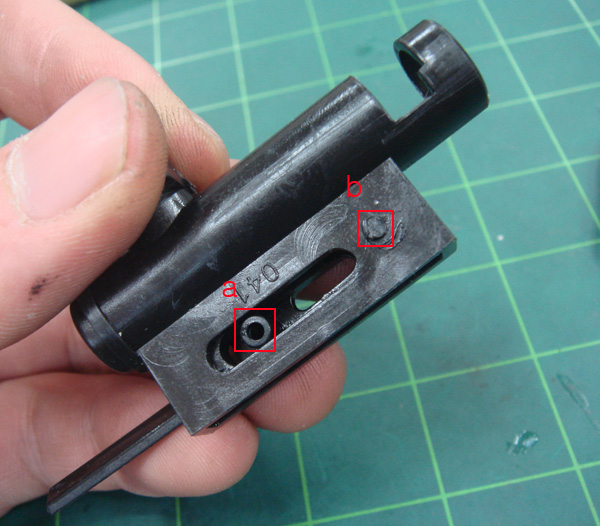

a부분에 나사를 조립합니다. 조금 힘들게움직여야 홉업의 변화가 없답니다.
b.핀의 끝부분인데 록타이트나 오공본드로 빠지지않게 해줍니다.
|
|
|
바렐의 ㅁ홈과 홉업고무의ㅁ돌기를 일치 시켜서 조립해줍니다.
|
|

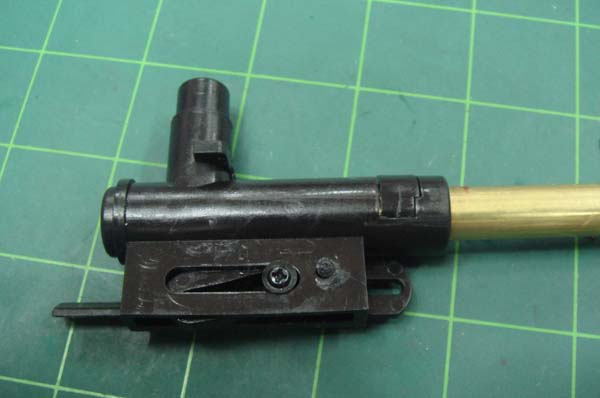

정밀바렐을 홉업챔버에 조립합니다.
*조립전 홉업고무에 건오일을 쫌뿌려주시면 들어가기도 좋고 잘못조립했을때 빼기도 좋답니다
사진에 보이듯이 홉업을 다푼상태 홉업돌기가 밑으로 다내려간 상태에서 조립을 해줍니다.
그리고 ㅇ바렐고정캡을 호살표 바렐홈부분에 맞춰서 잘조립합니다.
|
.jpg)
|
|
캡이 조립된 모습입니다.
|
.jpg)
|

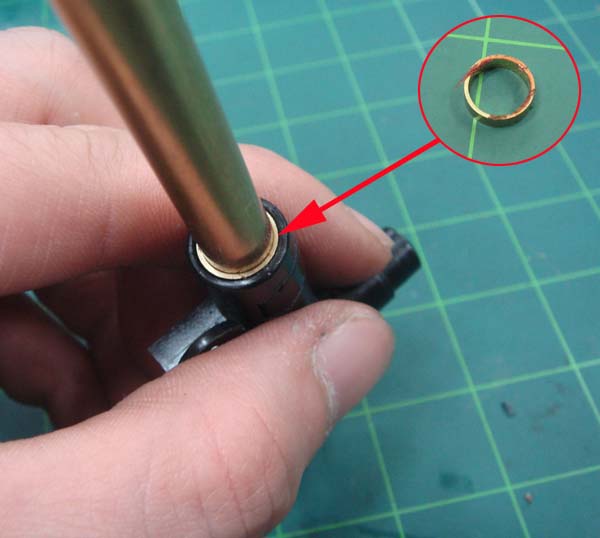

마지막으로 ㅇ바렐고정링을 사진처럼 조립하시면 끝입니다.
지금까지 설스미스 였습니다.
읽어주셔서 감사합니다.
|
