이제 메탈프레임과 기어박스를 분해하겠습니다.

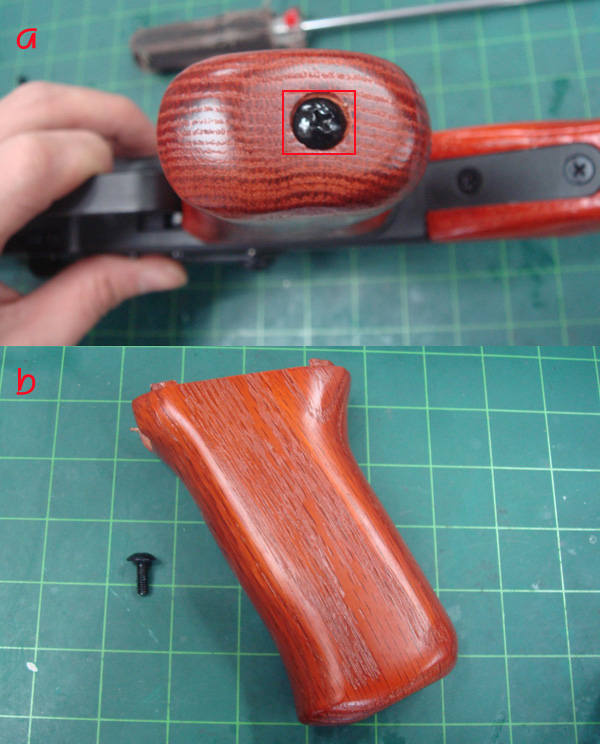

a.ㅁ나사를 분리하고 권총손잡이를 밑으로 빼내시면 됩니다.
b.권총손잡이가 분리된 모습입니다.
|
|
|

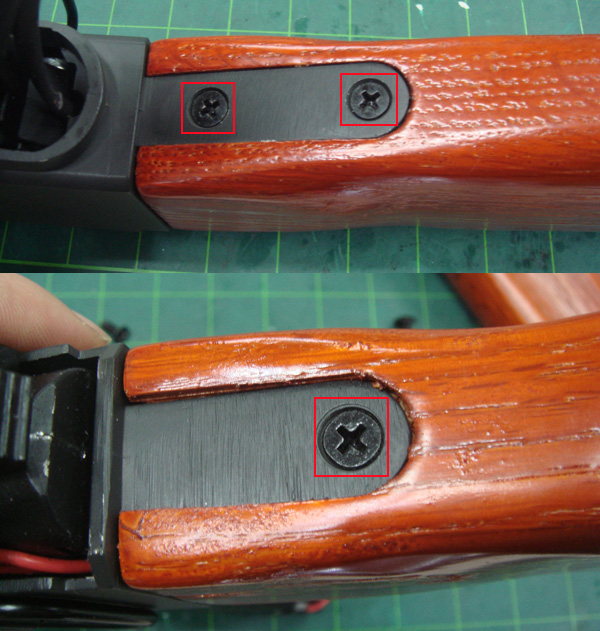

ㅁ스톡고정나사 아래2개 위1개를 분리합니다.
|
|

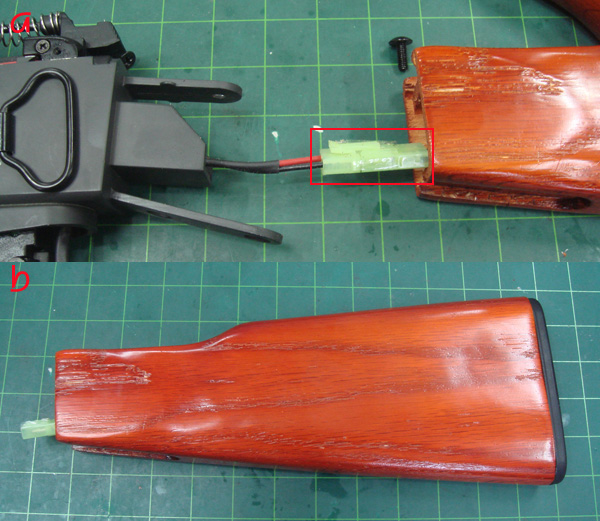

a.스톡을 뒤로 빼네시면 사진처럼 ㅁ짹이연결되어있습니다. 짹을 분리시킵니다.
b.스톡이 분리된 모습입니다.
|
|
셀렉터 쪽을 분리하겠습니다.

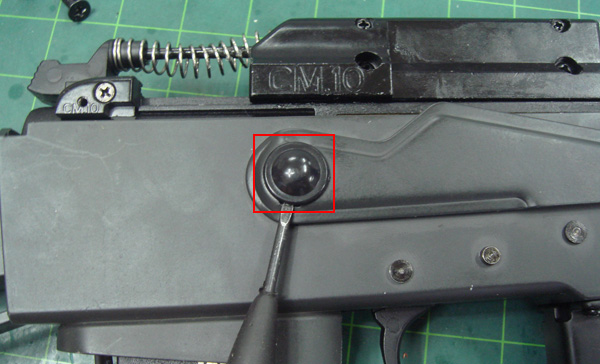

ㅁ캡을 사진처럼 작은일자 드라이버등을 사용해서 분리해줍니다.
|
|
|

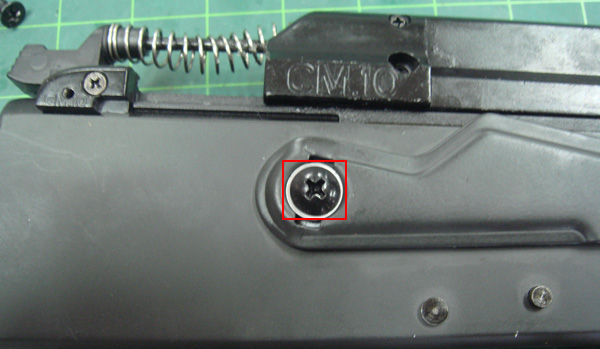

ㅁ나사를 분리합니다.
|
|
|

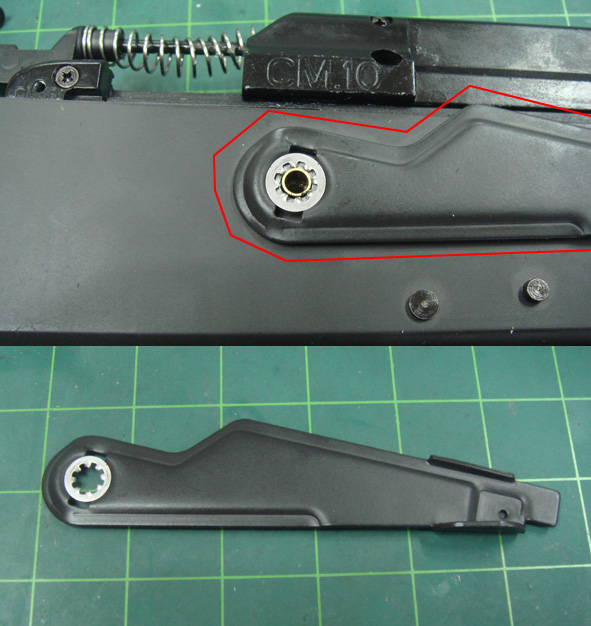

셀렉터를 분리합니다.
|
|
|

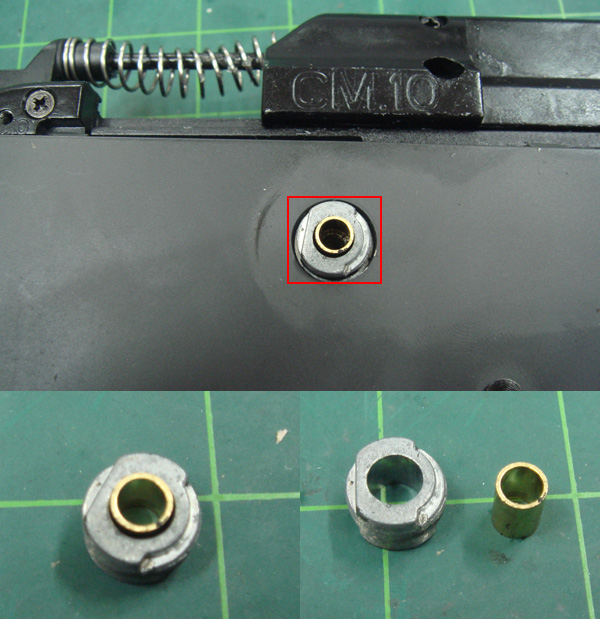

ㅁ부품을 분리합니다.
|
|

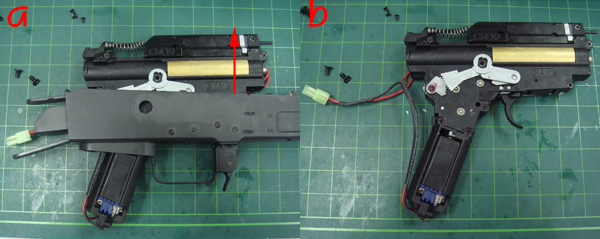

a.배선등을 잘정리해서 기어박스를 위로 분리해줍니다.*분해전에 배선이 어떻게 정리되어있는지 잘봐두세요 제조립시 배선정리가 똑바로 안되면 조립이 어려워진답니다.
b.기어박스가 분리된 모습입니다.
|
|
|

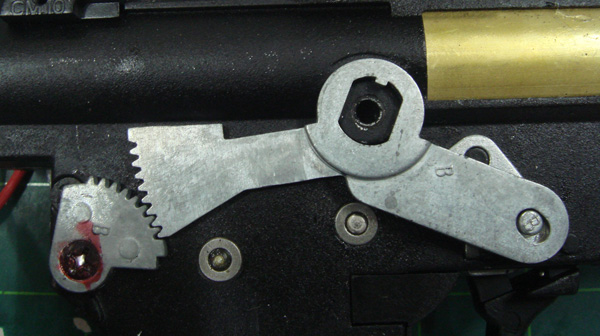

내부셀렉터의 모습입니다. 사진처럼 재조립시 이빨의끝과끝이 잘물린 상태에서 조립하셔야합니다.
|
|
요부분이 블백의 핵심이죠!

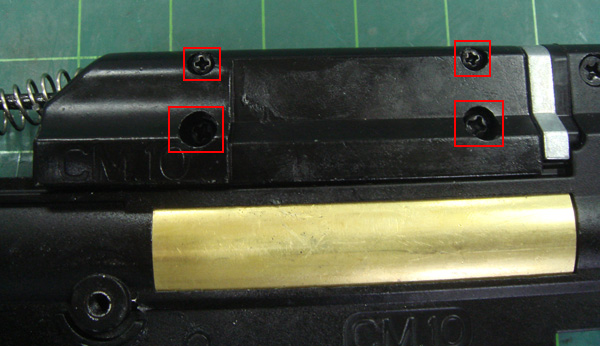

ㅁ나사 4개를 분리하면 반으로 따게지면서 분리가됩니다.
|
|
|

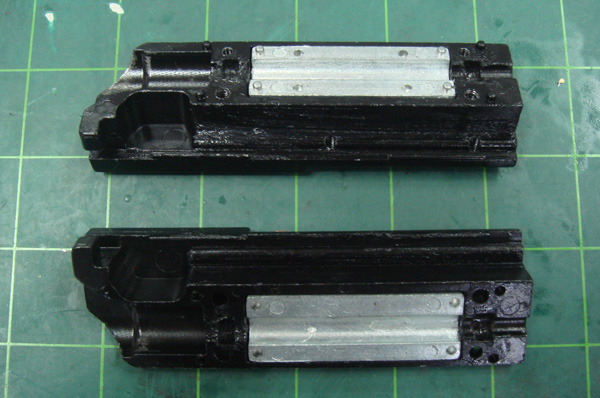

분리된 모습입니다.
|
|

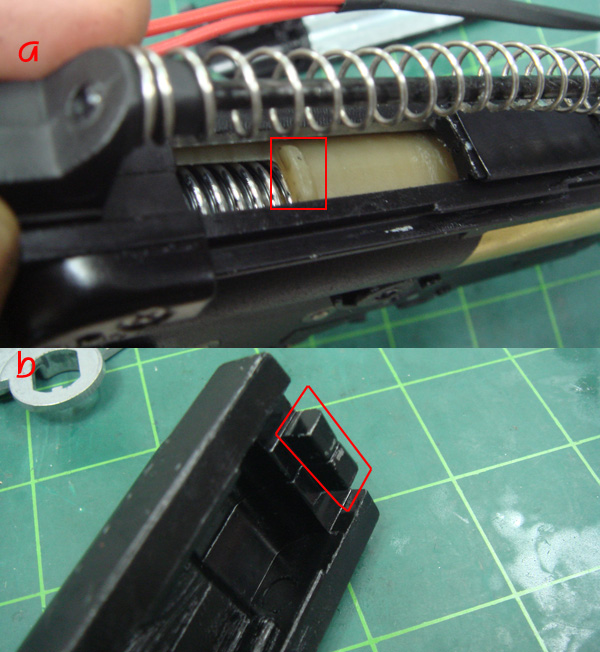

a.피스톤의 ㅁ부분과
b.사진의 ㅁ부분이 연동되어 블백이 된답니다.
|
.jpg)
|

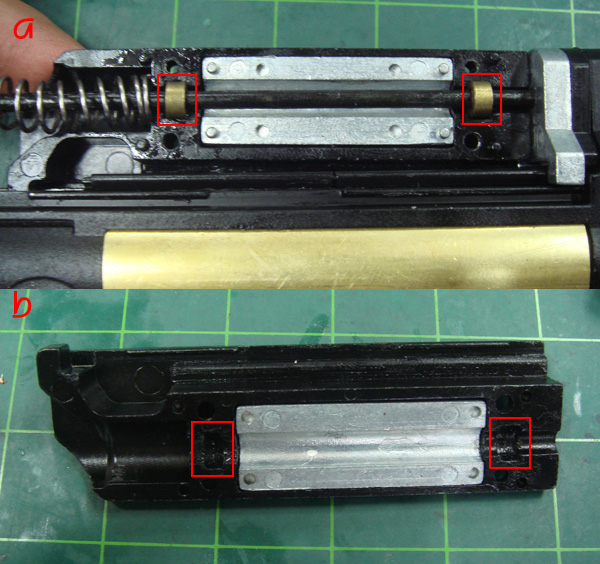

a.제조립할때는 ㅁ황동링2개의 위치를 잘잡아서 한쪽부터 조립하고 나머지도 조립해줍니다.
b.ㅁ부분에 황동링이 조립되는겁니다.
|
|
|

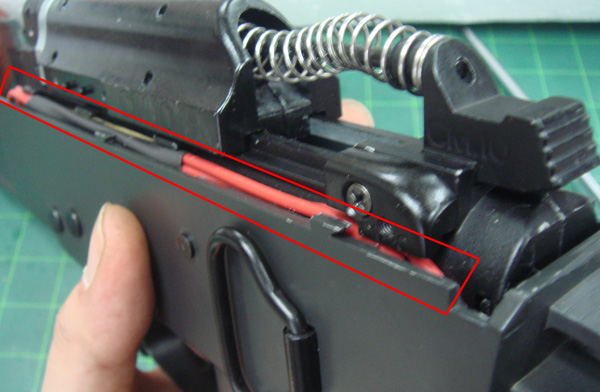

제조립시 배선이 정리된 모습입니다.
|
|
재조립시

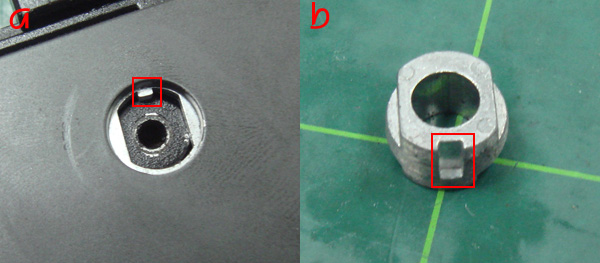

a.ㅁ돌기부분과
b.부품 ㅁ홈을 맞춰서 조립합니다.
