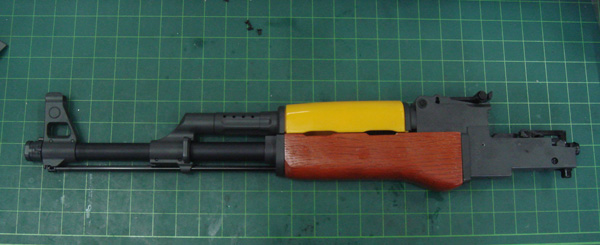

ak프론트 바디가 분해된 모습입니다.
여기서 챔버를 분해해서 조립해보겠습니다.
거의 대부분에 ak챔버는 같은 방식으로 분해조립이된답니다.참고하세요 ㅎㅎ
|
|
|

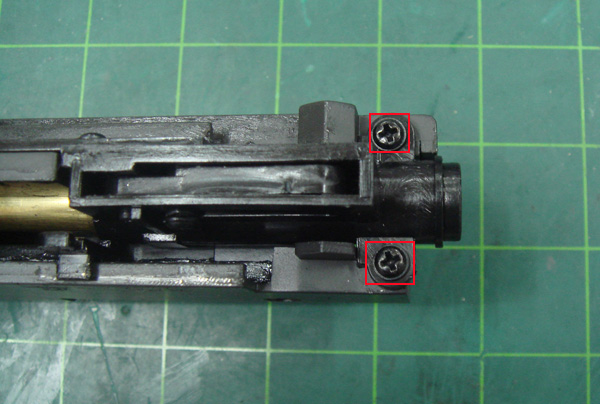

ㅁ나사 2개를 분리합니다.
|
|
|

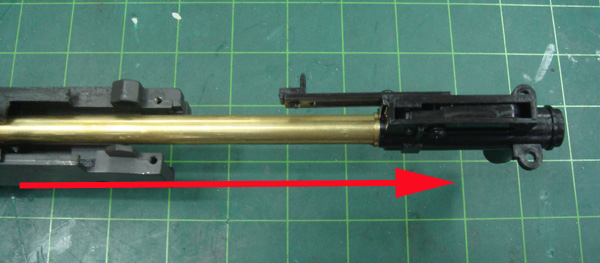

챔버를 화살표 방향으로 쭉 당겨주면 이너바렐과챔버가 분리됩니다.
|
|

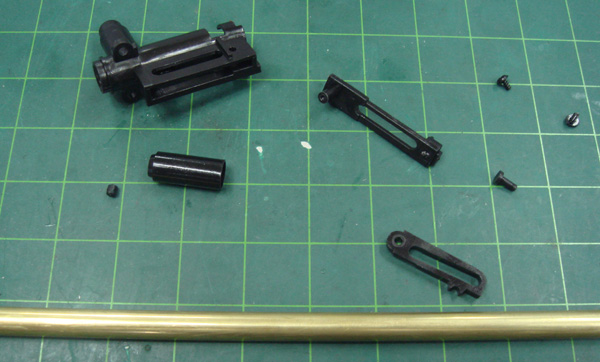

올분해한 모습이구요!
여기서 다시 조립을 해보겠습니다.
|
|

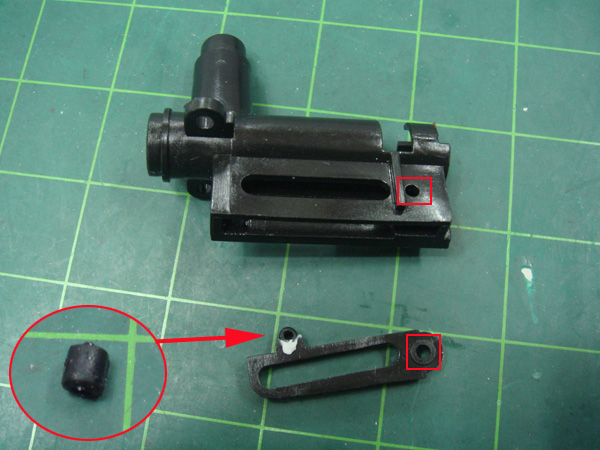

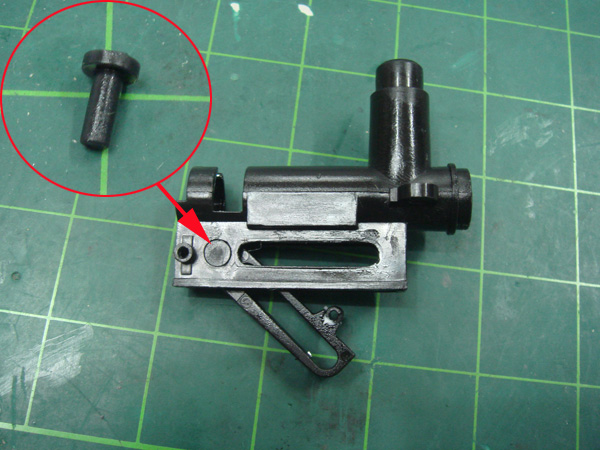

아래부품에 ㅇ홉업돌기를 올려줍니다. 구리스를 사용해서 잘안떨어지게 해줍니다.
그후 ㅁ홈부분을 맞춰서 조립해줍니다.
|
|
|
ㅇ부품을 조립해서 두부품을 고정해줍니다.
|
|
사진처럼 홉업조절판을 조립합니다.

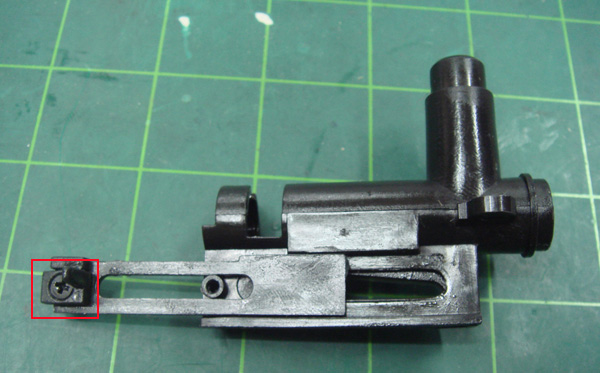

ㅁ부분도 분해조립이가능하지만 할필요는 없겠죠 ㅎㅎ
|
|

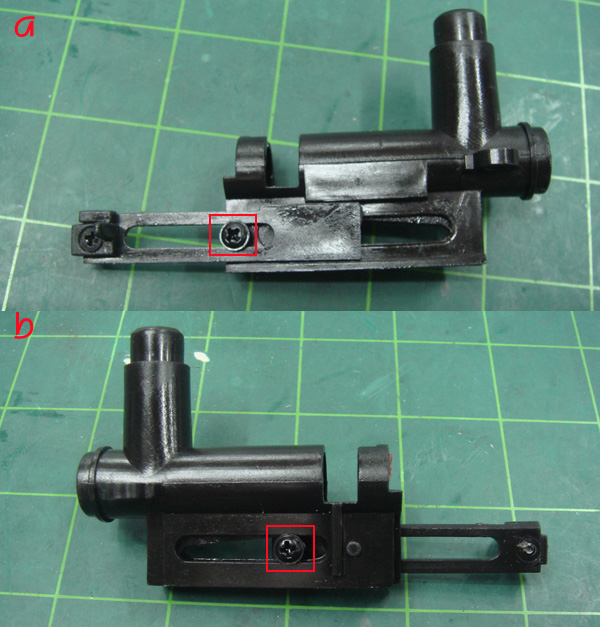

a.ㅁ나사를 조립합니다.
b.반대쪽도 마찬가지로 ㅁ나사를 조립합니다.*조립시 조절판이 쉽게 움직이지 않게 적당히 잠궈줍니다. 그래야 발사시에 홉업이 쉽게 풀리지 않는답니다.
|
|
|

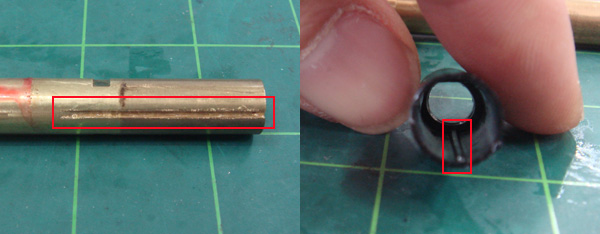

바렐에 ㅁ홈부분과 홉업고무에 ㅁ돌기부분을 맞춰서 조립해줍니다.
|
|

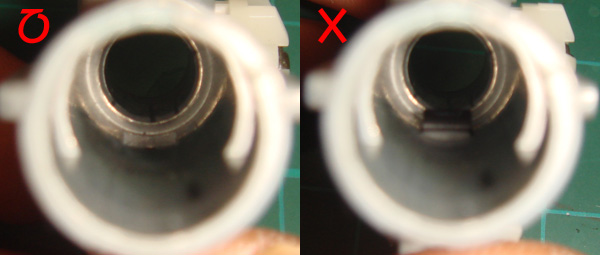

챔버와바렐을 조립하기전에 돌기는 사진 왼쪽처럼 내려가 있어야 합니다.
오른쪽 사진처럼 홉업돌기가 올라온 상태에서 조립을 하시면 돌기가 뒤로 밀려서 빠져버린답니다. 그럼또 다시분해조립이죠!ㅎㅎ
|
.jpg)
|

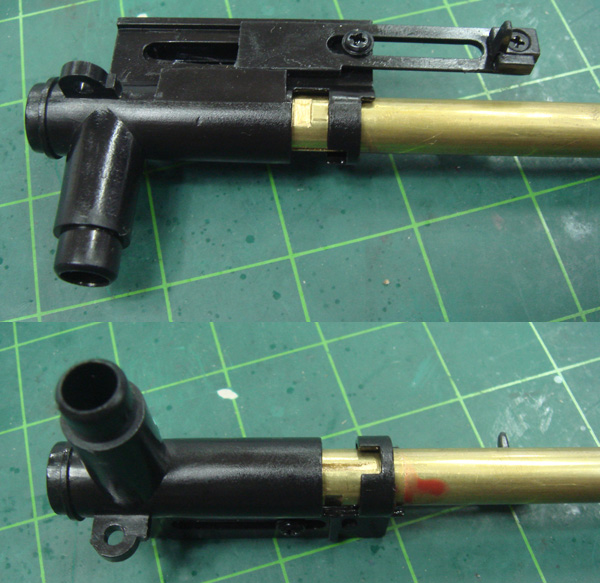

사진처럼 이너바렐과챔버를 조립합니다.
제차 강조하지만 사진처럼 홉업을 다푼상태에서 조립을하셔야 합니다.^^
조립시 홉업고무에 건오일을 뿌려주시면 조립과분해가 좀더 부드러워 진답니다.
|
.jpg)
|
|

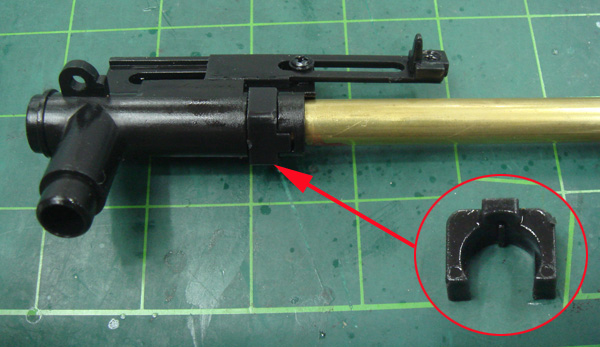

ㅇ바렐고정캡을 조립합니다.
|
.jpg)
|
|

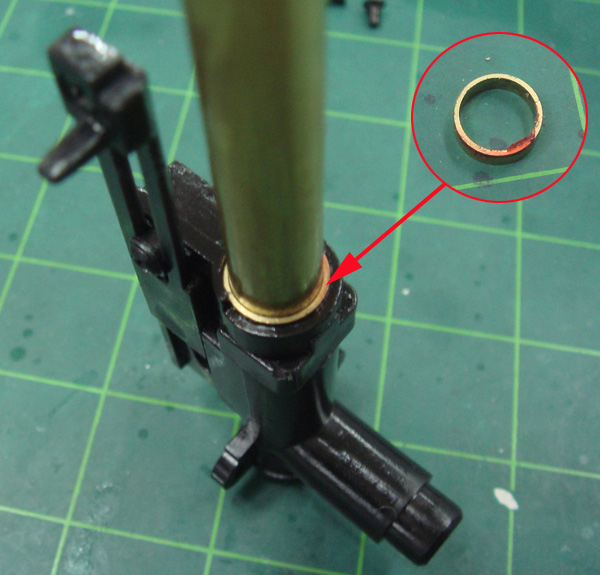

ㅇ바렐고정링을 조립하면 조립이 끝난답니다.
|
.jpg)
|
이건 초보분들을 위해서 올리는 건데요!^^

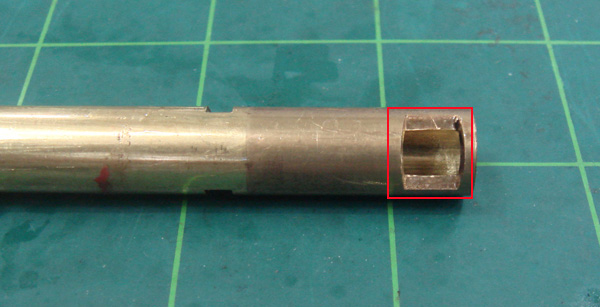

조기 ㅁ부분이 홉업고무를 조립한상태에서 돌기쪽으로 가야합니다.거꾸로 조립하면 홉업조절 당연히 안되죠^^
대부분 다아시겠지만 저는 홉업고무 뒤집어서 조립한분도 봤답니다.ㅎㅎ
이렇게 챔버에 조립도 끝났습니다.
|
